(5) Release tab attaching fold flat handle to load

floor panel (Fig. 54).

(6) Disconnect fold flat cable from handle and

remove handle.

(7) Remove load floor panel by using a trim tool

and lifting up the edges to disengage the push pins
(Fig. 55).

(8) Remove two bolts (on outboard side of seat)

attaching drive link assembly (Fig. 56).

(9) Remove drive link assembly.
(10) Remove outboard seat back shield.
(11) Remove one screw (on inboard side of seat)

attaching inboard shield.

(12) Remove inboard shield.
(13) Remove two bolts attaching outer seat back to

outboard latch assembly.

(14) Remove two bolts attaching inner seat back to

inboard free pivot assembly.

(15) Disengage J-straps (Fig. 57).
(16) Remove seat back cover and foam pad from

the seat back frame.

(17) Remove seat back cover from foam pad.

INSTALLATION

(1) Place seat back cover onto cushion.
(2) Install seat back cover and cushion to seat

back frame.

(3) Engage J-straps (Fig. 57).

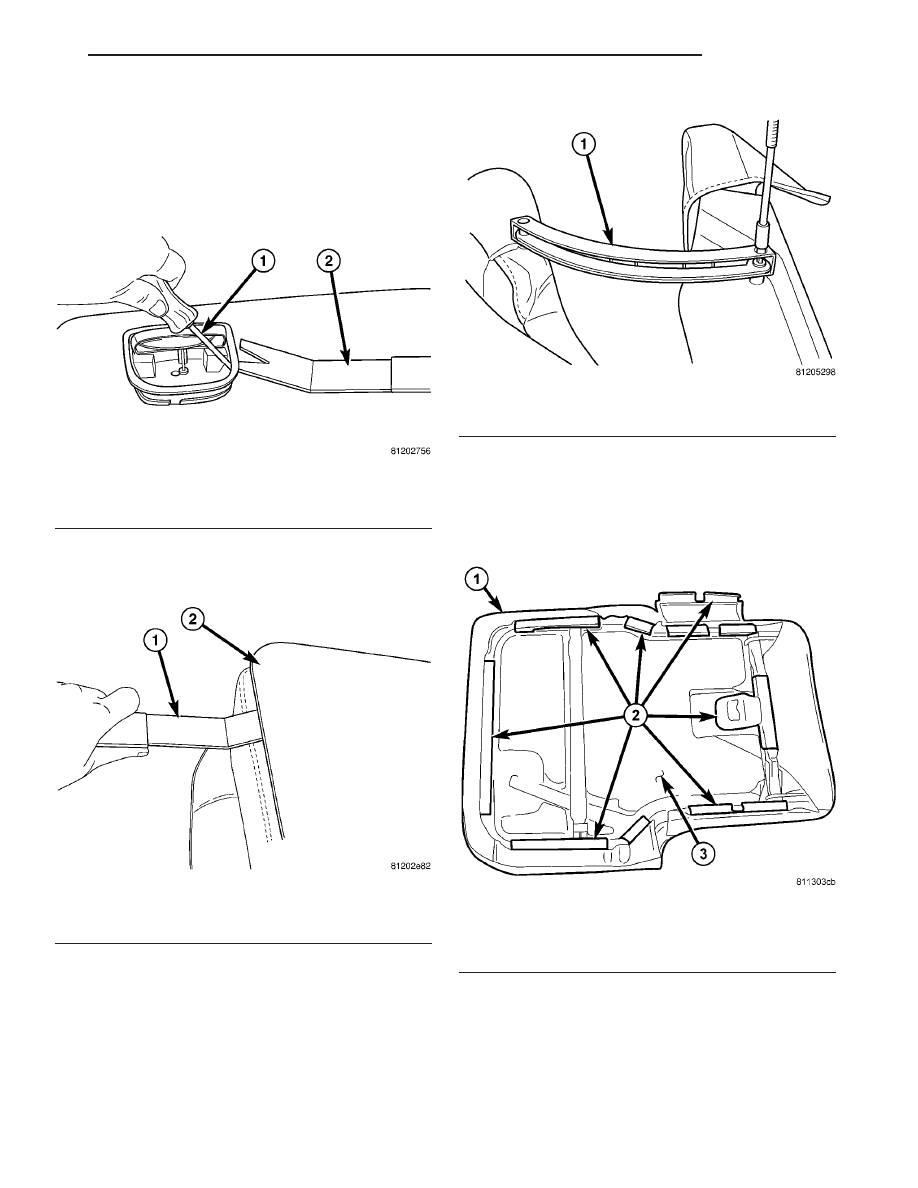

Fig. 54 REMOVE FOLD FLAT HANDLE

1 - PRY TAB INWARD
2 - TRIM TOOL

Fig. 55 REMOVE LOAD FLOOR PANEL

1 - TRIM TOOL
2 - LOAD FLOOR PANEL

Fig. 56 DRIVE LINK AND SHIELD

1 - DRIVE LINK AND SHIELD

Fig. 57 SEAT BACK - THIRD ROW

1 - THIRD ROW SEAT BACK
2 - J-STRAPS
3 - SEAT BACK FOAM

CS

SEATS

23 - 139

THIRD ROW SEAT BACK CUSHION FOAM/ COVER (Continued)

(4) Install two bolts attaching inner seat back to

inboard free pivot assembly. Tighten to 48 N·m (35 ft.
lbs.) torque.

(5) Install two bolts attaching outer seat back to

outboard fold flat mechanism. Tighten to 48 N·m (35
ft. lbs.) torque.

(6) Install outboard seat back shield.
(7) Install one screw attaching inboard shield.
(8) Install two bolts attaching drive link assembly.

Tighten to 10 N·m (7 ft. lbs.) torque.

(9) Align load floor panel and push pins fasteners

with holes in seat frame and press into position.

(10) Connect fold flat cable to handle and press

handle into position on load floor panel.

(11) Install third row seat. (Refer to 23 - BODY/

SEATS/THIRD ROW SEAT - INSTALLATION).

(12) Install rear floor stowage bin. (Refer to 23 -

BODY/INTERIOR/REAR FLOOR STOWAGE TRAY -
INSTALLATION).

THIRD ROW SEAT CUSHION /
COVER

REMOVAL

(1) Open liftgate.
(2) Remove rear floor stowage bin. (Refer to 23 -

BODY/INTERIOR/REAR FLOOR STOWAGE BIN -
REMOVAL).

(3) Remove third row seat. (Refer to 23 - BODY/

SEATS/THIRD ROW SEAT - REMOVAL).

(4) Remove two bolts (on outboard side of seat)

attaching drive link assembly (Fig. 58).

(5) Remove drive link assembly.
(6) Remove two bolts attaching front cushion pan

to link and riser assemblies (Fig. 59).

(7) Remove cushion assembly by sliding the front

links off of the riser pins and twisting the cushion
assembly to disengage the rear sliders from the riser
tracks (Fig. 60).

(8) Disengage J-straps.
(9) Remove seat cushion cover and foam pad from

the seat pan (Fig. 62) and (Fig. 63).

(10) Remove seat cushion cover from foam pad.

INSTALLATION

(1) Place seat cushion cover onto cushion foam pad

(Fig. 64).

(2) Install seat cushion cover and foam pad seat

pan (Fig. 63).

(3) Engage J-straps (Fig. 62) and (Fig. 61).
(4) Install cushion assembly onto the seat risers.

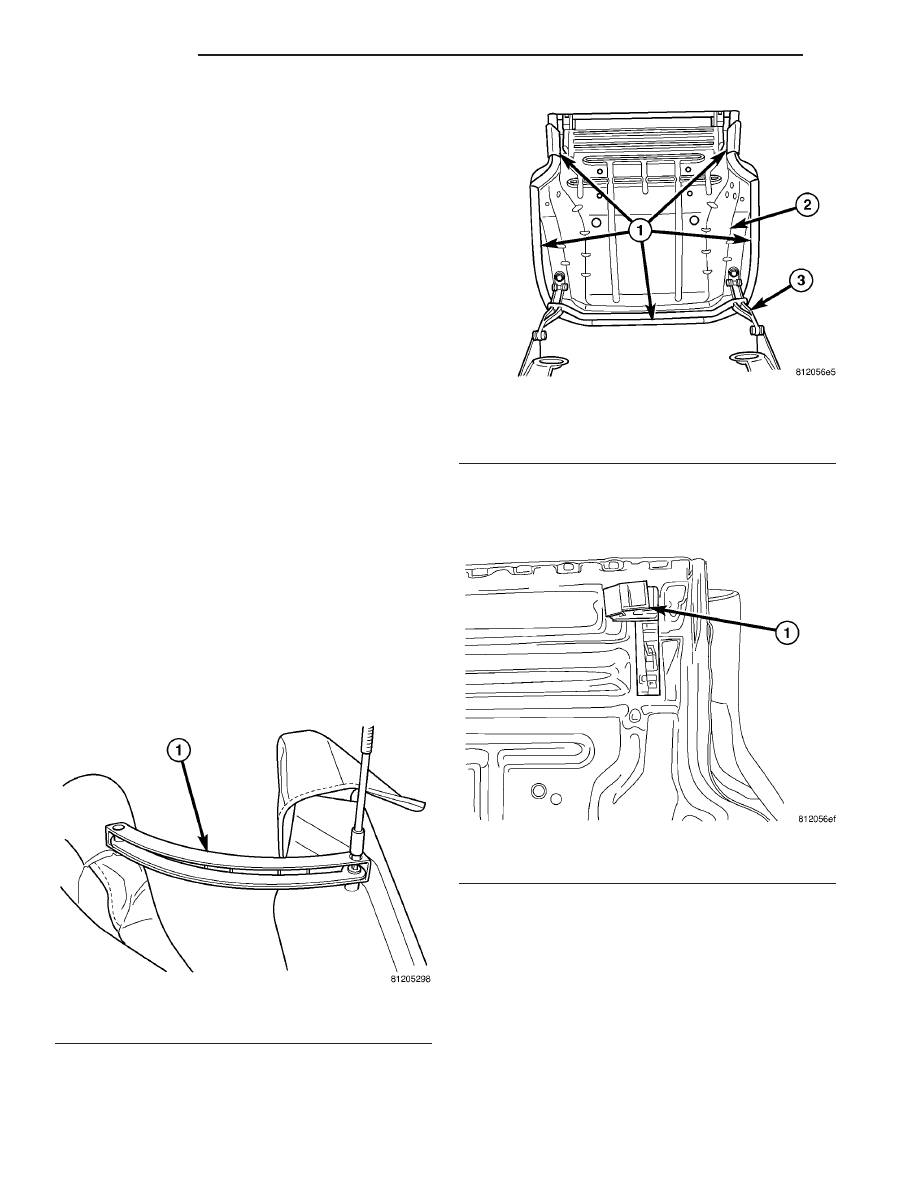

Fig. 58 DRIVE LINK AND SHIELD

1 - DRIVE LINK AND SHIELD

Fig. 59 THIRD ROW SEAT PAN

1 - J-STRAP
2 - SEAT PAN
3 - FRONT LINK ASSEMBLY

Fig. 60 THIRD ROW SEAT SLIDER

1 - SLIDER

23 - 140

SEATS

CS

THIRD ROW SEAT BACK CUSHION FOAM/ COVER (Continued)

(5) Install cushion assembly by sliding the front

links onto the riser pins and twisting the cushion
assembly to engage the rear sliders onto the riser
tracks (Fig. 60).

(6) Install two bolts attaching front cushion pan to

link and risers (Fig. 59). Tighten to 29 N·m (21 ft.
lbs.) torque.

(7) Install drive link assembly.
(8) Install two bolts attaching drive link assembly

(Fig. 58). Tighten to 10 N·m (7 ft. lbs.) torque.

(9) Install third row seat. (Refer to 23 - BODY/

SEATS/THIRD ROW SEAT - INSTALLATION).

(10) Install rear floor stowage bin. (Refer to 23 -

BODY/INTERIOR/REAR FLOOR STOWAGE TRAY -
INSTALLATION).

(11) Close liftgate.

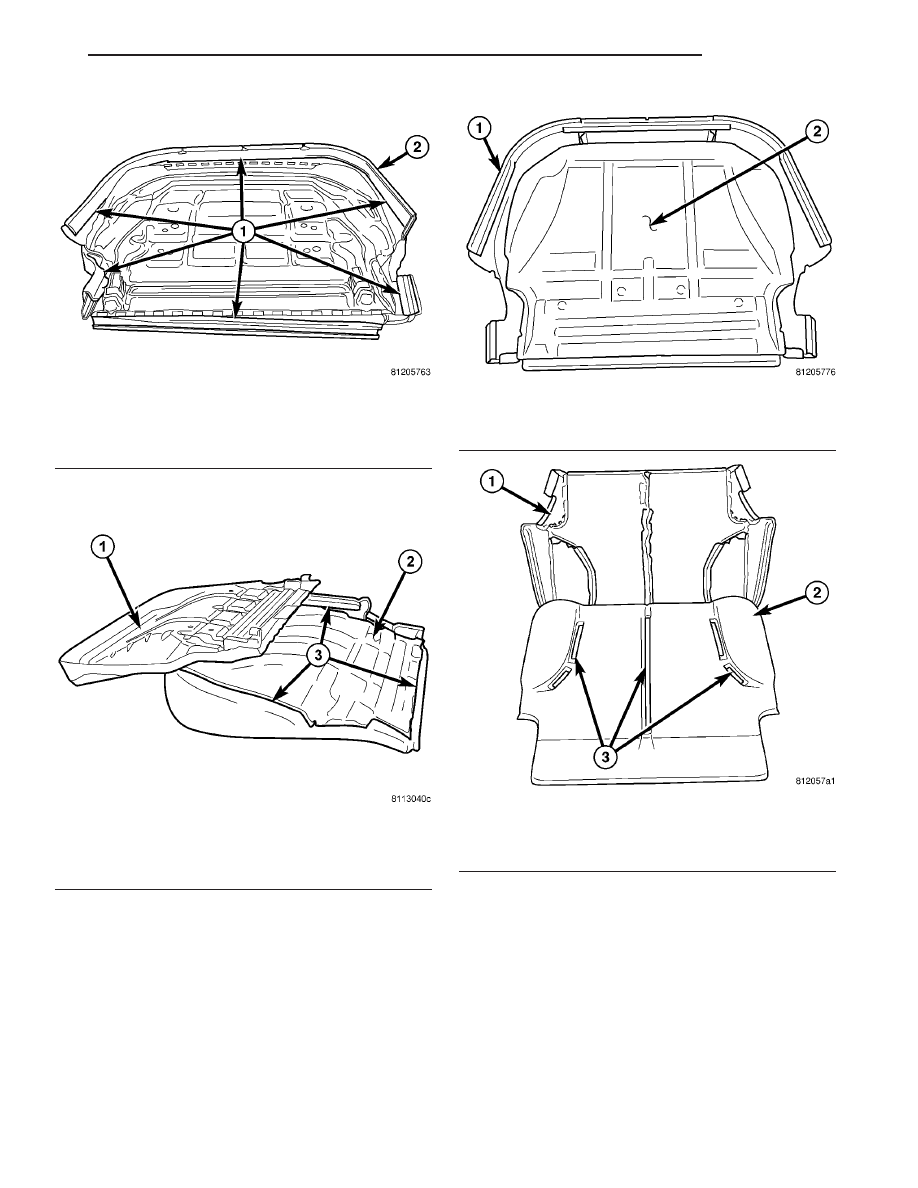

Fig. 61 THIRD ROW SEAT CUSHION COVER AND

PAN

1 - J-STRAPS
2 - SEAT CUSHION COVER

Fig. 62 THIRD ROW SEAT CUSHION

1 - SEAT CUSHION PAN
2 - SEAT CUSHION FOAM AND COVER
3 - J-STRAPS

Fig. 63 THIRD ROW SEAT CUSHION FOAM PAD

1 - SEAT CUSHION COVER
2 - SEAT CUSHION FOAM PAD

Fig. 64 THIRD ROW SEAT CUSHION COVER

1 - SEAT CUSHION COVER
2 - SEAT CUSHION FOAM PAD
3 - HOOK AND LOOP FASTENER

CS

SEATS

23 - 141

THIRD ROW SEAT CUSHION / COVER (Continued)

THIRD ROW FOLD FLAT
HANDLE

REMOVAL

(1) Open liftgate.
(2) Using finger, disengage fold flat cable from

handle (Fig. 65).

(3) Release tab attaching fold flat handle to load

floor panel (Fig. 66).

(4) Disconnect fold flat cable from handle and

remove handle from load floor panel.

INSTALLATION

(1) Connect fold flat cable to handle (Fig. 53).
(2) Place handle into position on load floor panel

(Fig. 67).

(3) Depress tab and press handle into seated posi-

tion.

THIRD ROW FOLD FLAT
HANDLE AND CABLE

REMOVAL

(1) Open liftgate.
(2) Remove rear floor stowage bin. (Refer to 23 -

BODY/INTERIOR/REAR FLOOR STOWAGE BIN -
REMOVAL).

(3) Remove third row seat. (Refer to 23 - BODY/

SEATS/THIRD ROW SEAT - REMOVAL).

(4) Using finger, disengage fold flat cable from

handle (Fig. 68).

NOTE: Use care not to stretch or kink cable.

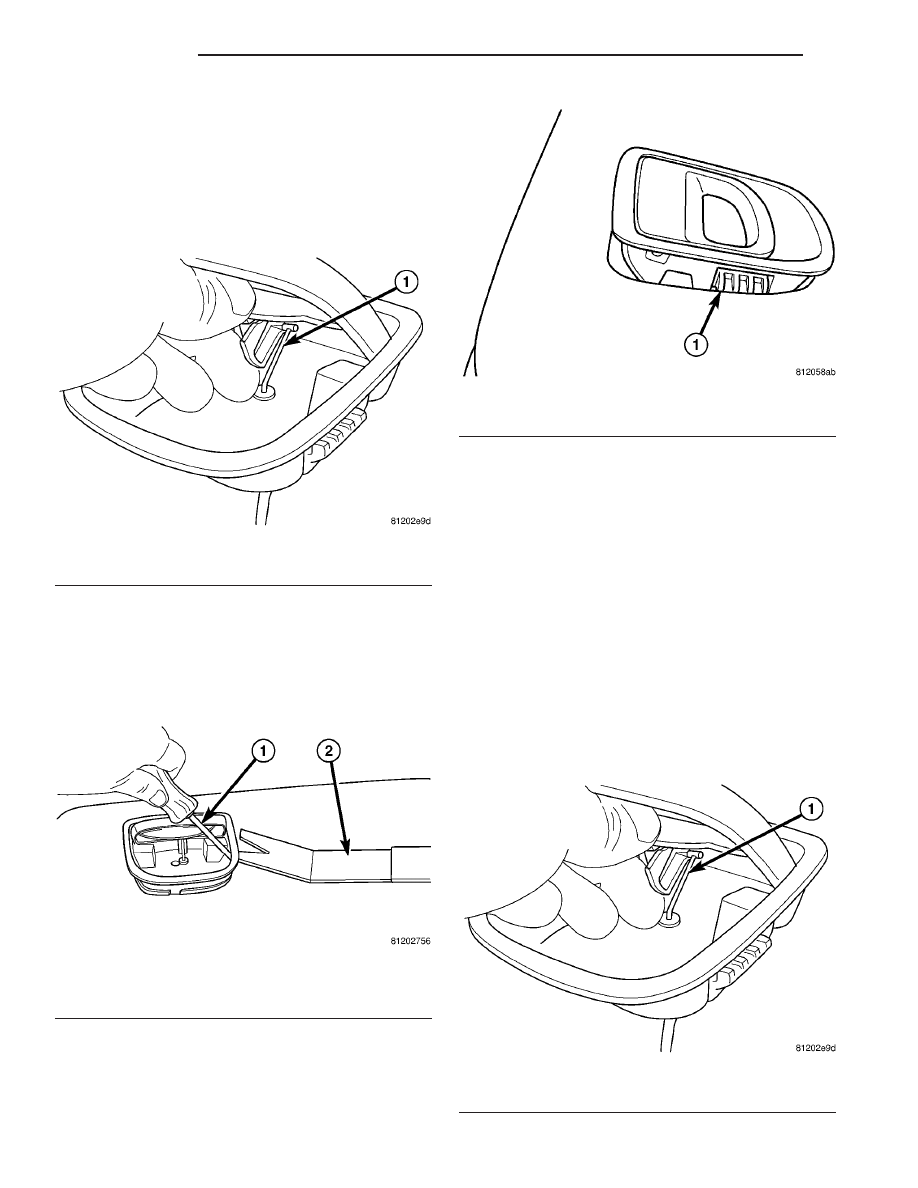

Fig. 65 FOLD FLAT CABLE

1 - RELEASE CABLE

Fig. 66 REMOVE FOLD FLAT HANDLE

1 - PRY TAB INWARD
2 - TRIM TOOL

Fig. 67 INSTALL FOLD FLAT HANDLE

1 - DEPRESS TAB

Fig. 68 FOLD FLAT CABLE

1 - RELEASE CABLE
