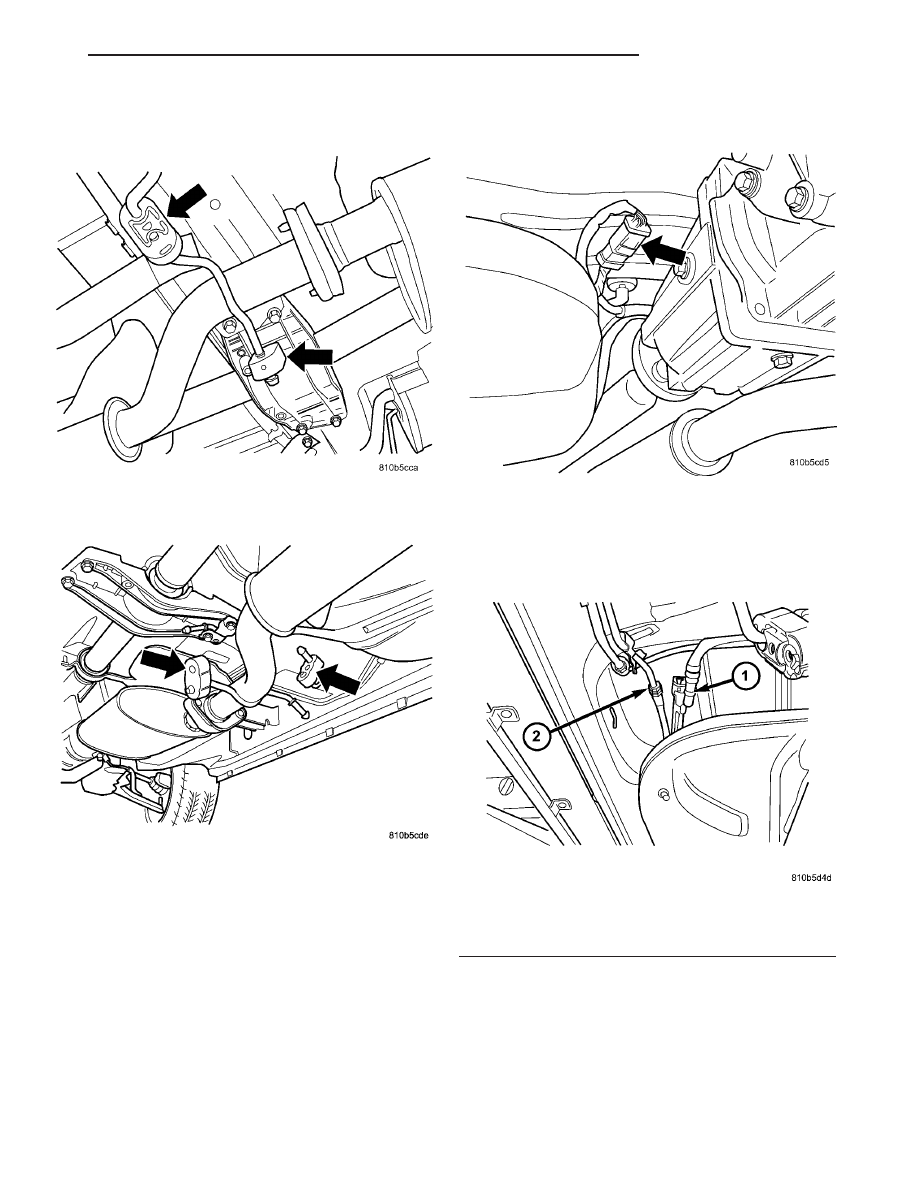

(8) Remove the center exhaust hanger rubber gro-

ments (Fig. 52).

(9) Remove the rear portion of the exhaust system

and set on floor.

(10) Disconnect the fuel tank electrical connector

(Fig. 53).

(11) Disconnect the fuel line and EVAP line (Fig.

54).

EXHAUST HANGER

Fig. 52 EXHAUST HANGER REMOVED

Fig. 53 FUEL TANK ELECTRICAL CONNECTOR

Fig. 54 FUEL SUPPLY LINE AND EVAP LINES

1 - EVAP Line
2 - Fuel Line

CS

FUEL DELIVERY

14 - 19

FUEL TANK (Continued)

(12) Disconnect the vapor recirculation tube (Fig.

55).

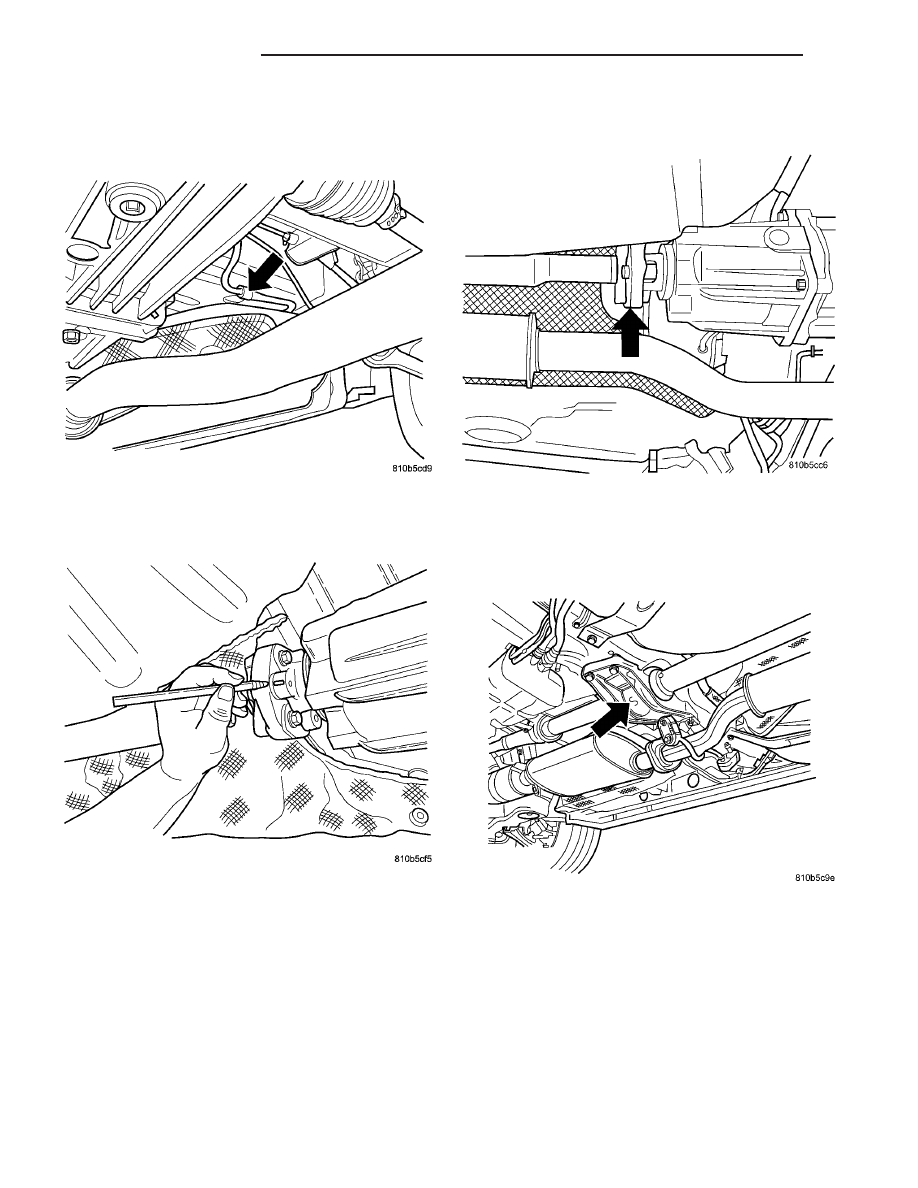

(13) Mark the driveshaft rear connection (Fig. 56).

(14) Disconnect the driveshaft rear connection

(Fig. 57).

(15) Remove the driveshaft support/bearing (Fig.

58).

Fig. 55 FUEL TANK VAPOR RECIRCULATION TUBE

Fig. 56 MARKING DRIVESHAFT

Fig. 57 DRIVESHAFT REAR CONNECTION

Fig. 58 DRIVESHAFT SUPPORT/BEARING

14 - 20

FUEL DELIVERY

CS

FUEL TANK (Continued)

(16) Support driveshaft on jack.
(17) Remove the left rear tire and splash shield.

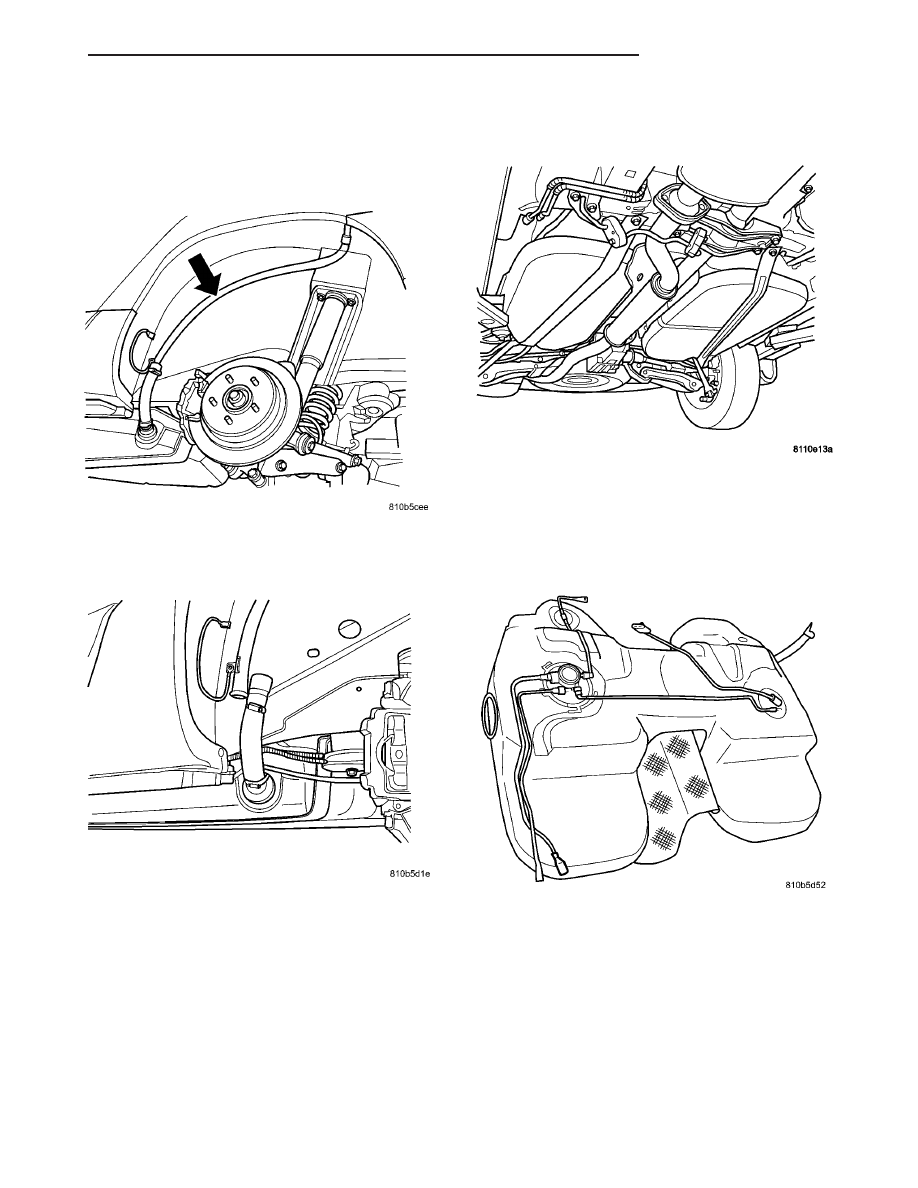

(18) Remove the fuel filler tube from the rubber

hose at fuel tank (Fig. 59).

(19) Support the fuel tank with a transmission

jack.

(20) Remove the 2 fuel tank straps (Fig. 60).

(21) Lower fuel tank
(22) Drain Fuel Tank, use an approved GASO-

LINE draining station.

(23) Remove tank from vehicle (Fig. 61).

FUEL FILLER TUBE

Fig. 59 FILLER TUBE TO RUBBER HOSE

Fig. 60 FUEL TANK STRAPS

Fig. 61 FUEL TANK ASSEMBLY

CS

FUEL DELIVERY

14 - 21

FUEL TANK (Continued)

INSTALLATION

(1) Support the fuel tank with a transmission jack.
(2) Raise fuel tank and install to vehicle (Fig. 61).
(3) Install the 2 fuel tank straps (Fig. 60).
(4) Install the fuel filler tube to the rubber hose at

fuel tank (Fig. 59).

(5) Connect the vapor recirculation tube (Fig. 55).
(6) Connect the fuel line and EVAP line.
(7) Connect the fuel tank electrical connector (Fig.

53).

(8) Support driveshaft on jack.
(9) Install the driveshaft support/bearing (Fig. 58).
(10) Align the Marks on the driveshaft to the rear

connection.

(11) Connect the driveshaft rear connection (Fig.

57).

(12) Install the exhaust system and tighten clamp.
(13) Install the center exhaust hanger rubber gro-

ments (Fig. 52).

(14) Install muffler hanger rubber groments (Fig.

51).

(15) Install the left rear tire.
(16) Lower vehicle.
(17) Connect the negative battery cable.
(18) Fill fuel tank. Use the DRBIII

t scan tool to

pressurize the fuel system. Check for leaks.

FUEL TANK FILLER TUBE

REMOVAL

(1) Release the fuel pressure, refer to the Fuel

Pressure Release Procedure in this section.

(2) Disconnect the negative battery cable.
(3) Raise vehicle and support.
(4) Remove the left rear tire.
(5) Remove the left rear splash shield.

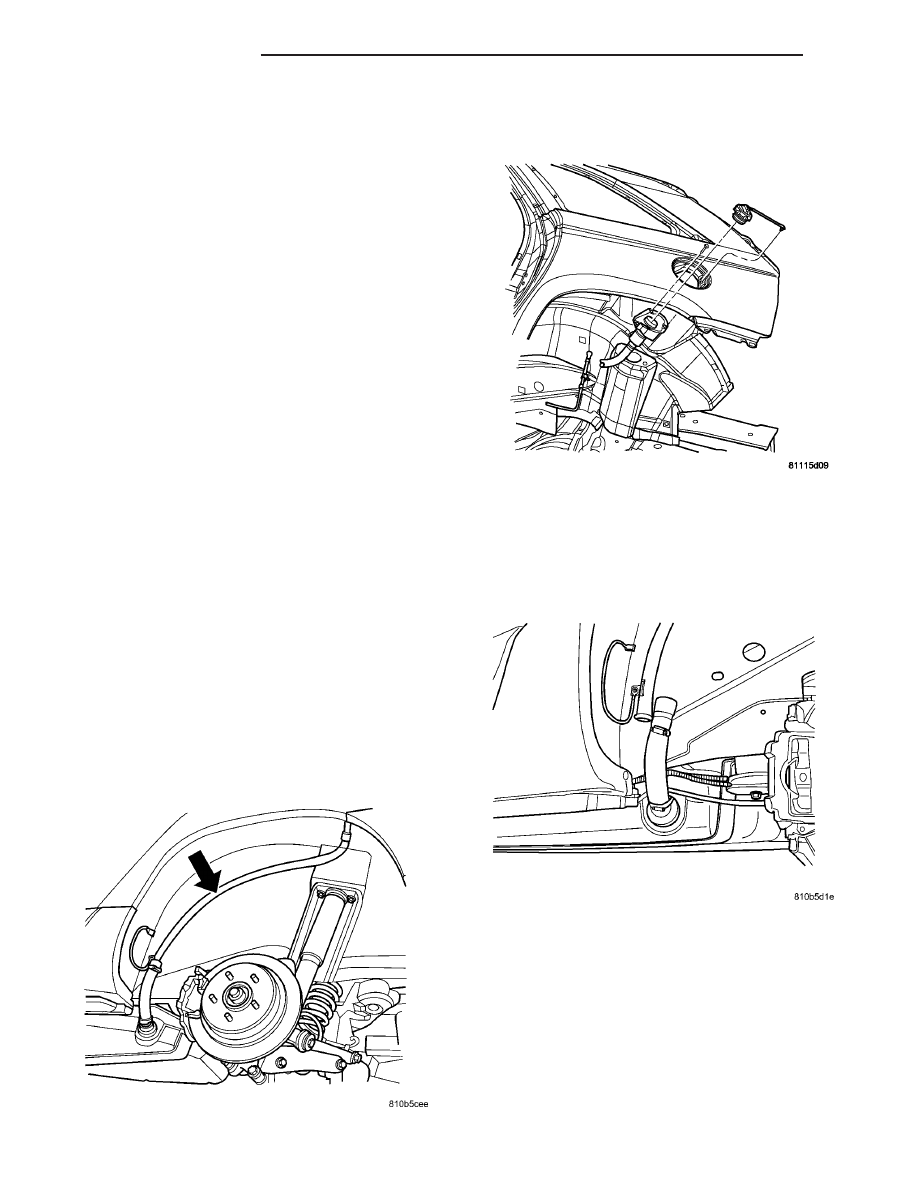

(6) Remove 3 screws from filler neck to quarter

panel (Fig. 62).

(7) Disconnect the vent line to filler tube.
(8) Remove the fuel filler tube from the rubber

hose at fuel tank (Fig. 63).

(9) Remove the filler tube.

FUEL FILLER TUBE

Fig. 62 FILLER TUBE

Fig. 63 FILLER TUBE TO RUBBER HOSE

14 - 22

FUEL DELIVERY

CS

FUEL TANK (Continued)
