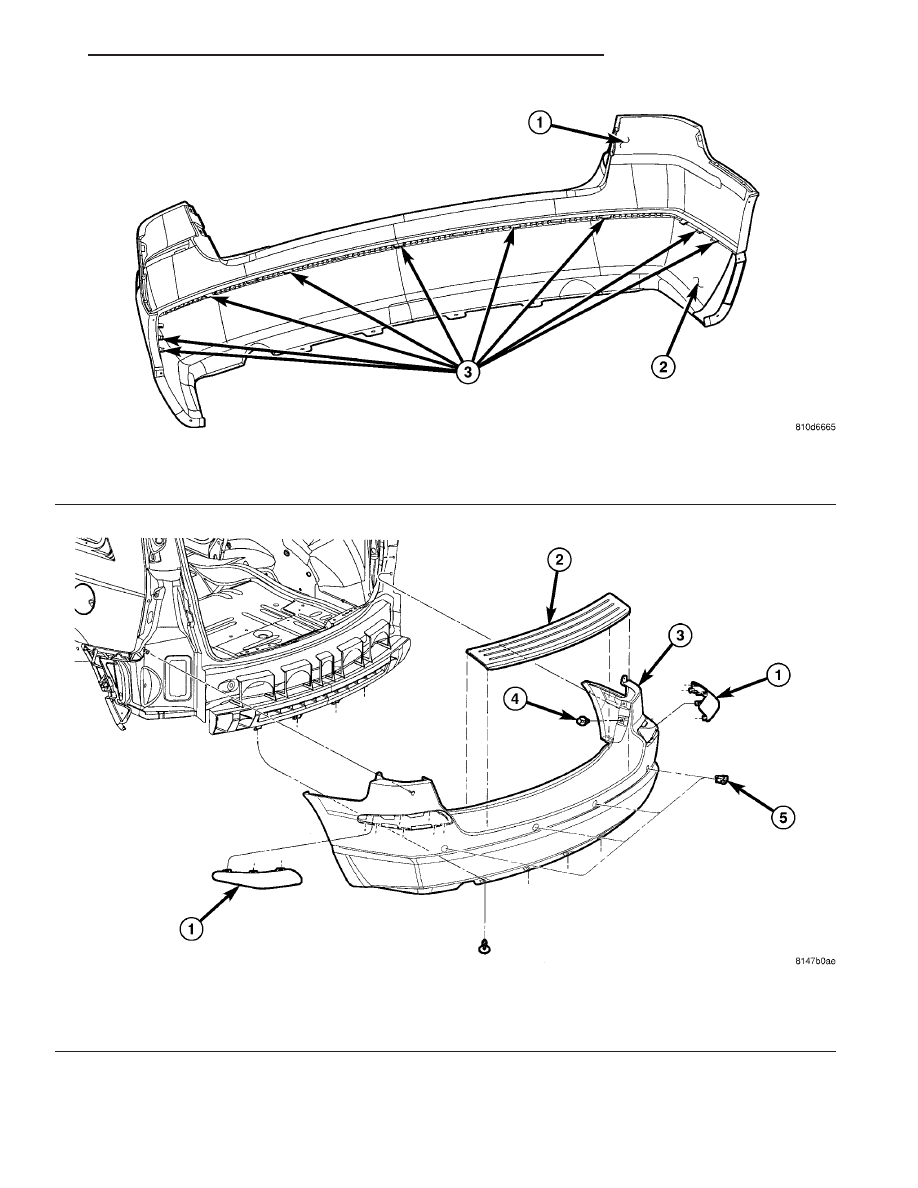

Fig. 20 INTERLOCKING SEAM TABS AND SPRING CLIPS

1 - REAR UPPER FASCIA
2 - REAR LOWER FASCIA

3 - INTERLOCKING SEAM AND SPRING CLIPS

Fig. 21 REAR FASCIA WITH PARK ASSIST SENSOR

1 - BRIGHT CHROME MOLDING
2 - STEP PAD
3 - REAR FASCIA

4 - FASCIA FASTENER
5 - PARK ASSIST SENSOR

CS

FRAME & BUMPERS

13 - 11

REAR FASCIA (Continued)

(7) Place bumper fascia into position on vehicle

(Fig. 22).

(8) Stretch fascia around fascia aperture brackets

and slide fascia between body side aperture and fas-
cia aperture brackets.

(9) Install the two screws attaching the upper fas-

cia in the tail lamp bucket area.

(10) Install two screws (each side) attaching fascia

to rear fascia bracket in the wheelhouse.

(11) Install the four new push pin fasteners

attaching rear fascia to reinforcement bumper.

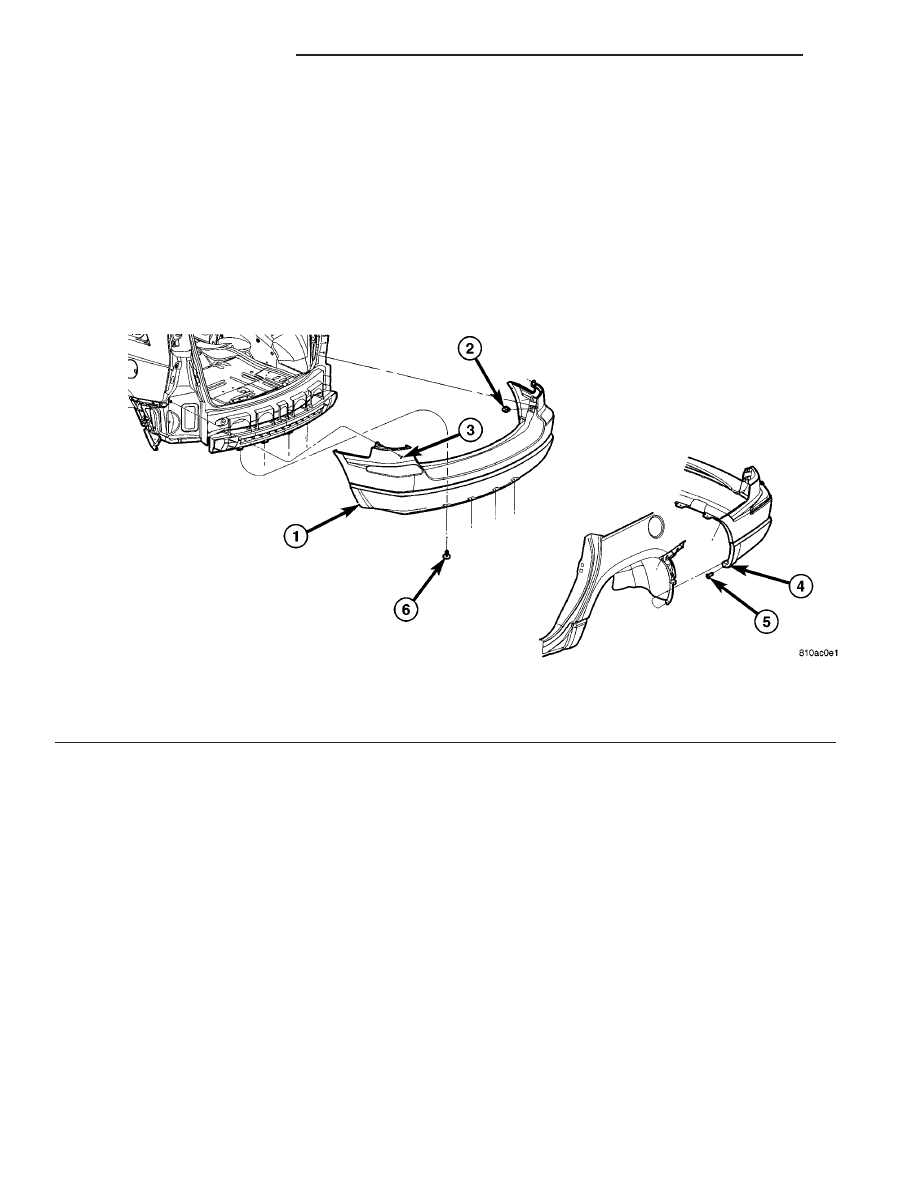

Fig. 22 REAR FASCIA

1 - REAR FASCIA
2 - PUSH PIN FASTENERS
3 - SCREWS (2)

4 - CHECK ALIGNMENT
5 - SCREWS (2 PER SIDE)
6 - PUSH PINS (4)

13 - 12

FRAME & BUMPERS

CS

REAR FASCIA (Continued)

(12) Connect park assist sensor wire harness

under vehicle (Fig. 23).

(13) Lower vehicle.
(14) Install push pin fasteners two per side at the

liftgate tower area.

(15) Close liftgate.

REAR FASCIA TO APERTURE
BRACKET

REMOVAL

(1) Remove rear fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/REAR FASCIA - REMOVAL).

(2) Remove two push pins on each side attaching

splash shield to rear fascia aperture bracket.

(3) Remove rear fascia bracket to aperture panel

(left or right side).

INSTALLATION

(1) Place rear fascia bracket to aperture panel (left

or right side) into position and start screws. Holding
bracket up so the stand off ribs on bracket are
against aperture panel. Ensure bracket is up until
ribs hit at top for a good fit.

(2) Tighten aperture bracket screws in sequence to

3 N·m (23 in. lbs.) torque (Fig. 24).

(3) Install rear fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/REAR FASCIA - INSTALLA-
TION).

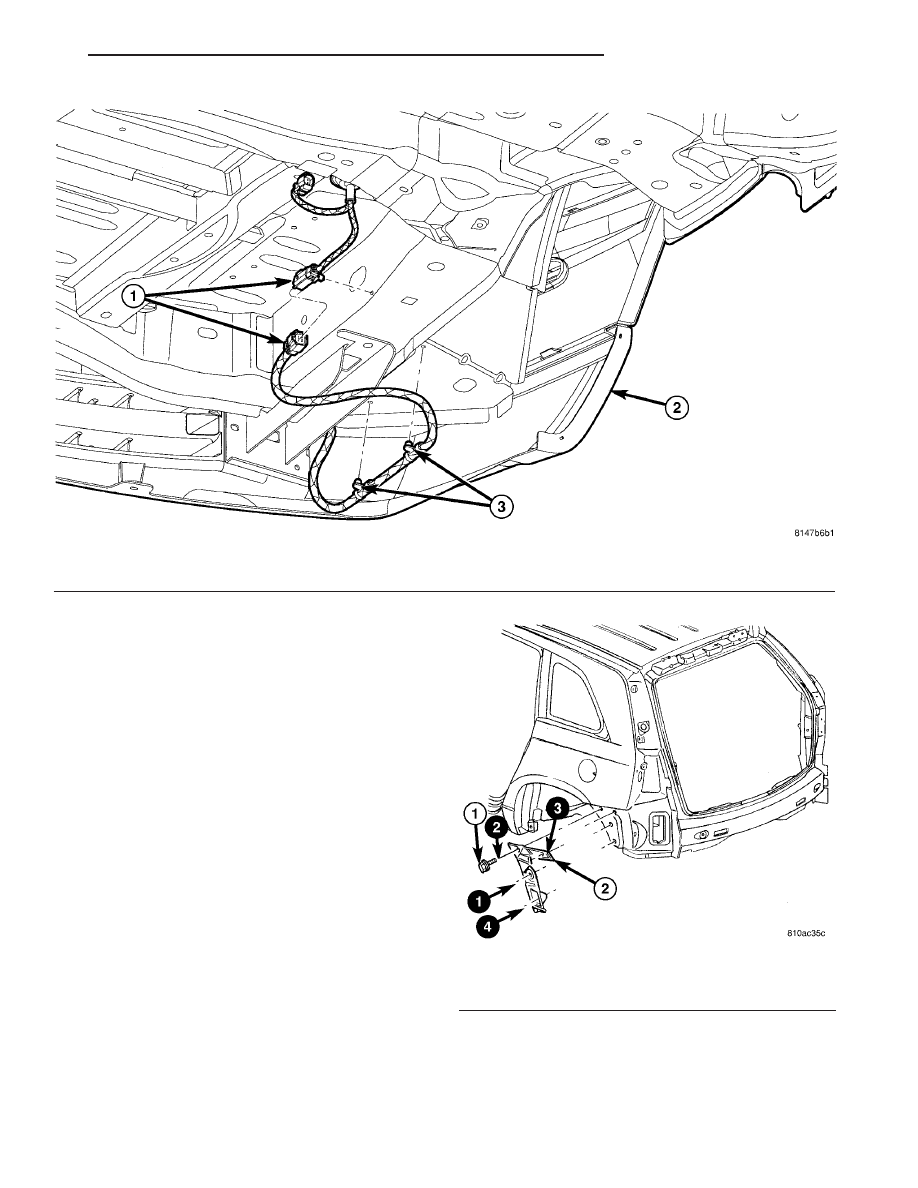

Fig. 23 PARK ASSIST SENSOR WIRE HARNESS

1 - PARK ASSIST WIRE CONNECTOR
2 - REAR FASCIA

3 - PUSH PIN FASTENERS ATTACHING WIRE HARNESS

Fig. 24 REAR FASCIA TO APERTURE BRACKET

1 - ATTACHING SCREWS
2 - REAR FASCIA BRACKET

CS

FRAME & BUMPERS

13 - 13

REAR FASCIA (Continued)

FRAME

SPECIFICATIONS

FRAME DIMENSIONS

Frame dimensions are listed in metric scale. All

dimensions are from center to center of Principal
Locating Point (PLP), or from center to center of PLP
and fastener location.

VEHICLE PREPARATION

Position the vehicle on a frame alignment rack,

refer to instructions provided with equipment being
used. Adjust the vehicle PLP heights to the specified
dimension above the work surface (datum line). Ver-
tical dimensions can be taken from the datum line to
the locations indicated were applicable.

INDEX

DESCRIPTION

FIGURE

FRAME

25

ENGINE COMPARTMENT

26

ENGINE CRADLE AND BODY DIMENSIONS

27

ENGINE CRADLE CROSSMEMBER HEIGHT DIMENSIONS

28

REAR CROSSMEMBER HEIGHT DIMENSIONS

29
