Chrysler Pacifica. Manual - part 472

CONDITION

POSSIBLE CAUSES

CORRECTION

BRIGHT OR DARK

DISPLAY

1. VIDEO SCREEN DISPLAY PIXEL
DEFECT.

1. THE ACCEPTABLE LEVEL
OF DOTS ON THE SCREEN IS
(GREEN-1, RED-2) OR A
TOTAL (GREEN+RED+BLUE+
WHITE+BLACK) = 8.
REPLACE OR EXCHANGE
VIDEO SCREEN IF
NECESSARY.

VIDEO SELECTIONS DO

NOT APPEAR FULL

SCREEN WIDTH

1. ASPECT RATIO IS SET
INCORRECTLY.

1. USING MODE BUTTON,
ADJUST UNTIL VIDEO
APPEARS CORRECTLY.

2. SOME DVD’S ARE TWO SIDED.
ONE SIDE IS WIDE SCREEN
FORMAT AND THE OTHER IS FULL
SCREEN OR THERE MAY BE A
WIDE SCREEN OR STANDARD
SCREEN FORMAT ON THE DISC.

2. ENSURE THAT DVD IS
INSERTED CORRECTLY.

BUTTONS ON VIDEO

SCREEN INOPERATIVE

1. VIDEO SCREEN DAMAGED.

1. PLACE KNOWN GOOD DVD
INTO DVD PLAYER. ONCE
IMAGE APPEARS ON VIDEO
SCREEN, PRESS TOP
BUTTON ON SIDE OF VIDEO
SCREEN TO ADJUST WIDTH
OF DISPLAY. PRESS BOTTOM
BUTTONS TO ADJUST
BRIGHTNESS. ONCE DVD
MENU APPEARS ON VIDEO
SCREEN, PRESS MIDDLE
BUTTON ON VIDEO SCREEN.
HIGHLIGHTED SELECTION
WILL BEGIN TO PLAY. IF ANY
OF THE BUTTONS DO NOT
FUNCTION, REPLACE OR
EXCHANGE VIDEO SCREEN.

AMPLIFIER

DESCRIPTION

All vehicles are equipped with Infinity speaker sys-

tems. The base system has seven speakers and a six
channel amplifier with maximum power output of
200W. The Intermezzo system has the same door and
instrument panel speakers as the base system plus a
dual voice coil (2 channel) subwoofer and a surround
sound amplifier with maximum power output of
385W. The amplifiers are powered by dual 12V feeds
from a single Integrated Power Module (IPM) fuse
and are energized by a combination of ignition line
status and PCI bus messaging from the radio.

OPERATION

The amplifiers receive right and left channel audio

inputs from the radio receiver. The base amplifier

sends audio outputs to five channels, the Intermezzo
outputs to seven channels. These amplifiers also
receive audio inputs from the navigation unit and
hands free phone module when so equipped.

DIAGNOSIS AND TESTING - AMPLIFIER

Any diagnosis of the Audio system should

begin with the use of the DRB III

t diagnostic

tool. For information on the use of the DRB
III

t, refer to the appropriate Diagnostic Service

Manual.

For complete circuit diagrams, refer to the appro-

priate wiring information.

The power amplifier unit should be checked if

there is no sound output noted from the speakers.
For diagnosis of the speakers, (Refer to 8 - ELEC-
TRICAL/AUDIO/SPEAKER

-

DIAGNOSIS

AND

TESTING).

CS

AUDIO/VIDEO

8A - 7

AUDIO/VIDEO (Continued)

REMOVAL

BASE

(1) Disconnect and isolate the battery negative

cable.

(2) Fold the left rear seat flat.
(3) Lift up the door covering the jack and ampli-

fier.

(4) Remove the mounting fasteners.
(5) Disconnect the electrical harness connectors

and remove amplifier (Fig. 1).

INTERMEZZO

(1) Remove the rear floor stowage tray.
(2) Remove the three mounting fasteners (Fig. 2).
(3) Disconnect wire harness connectors and remove

amplifier (Fig. 2).

INSTALLATION

BASE

(1) Connect electrical harness connectors and posi-

tion amplifier.

(2) Install and tighten mounting fasteners.
(3) Close door covering jack and amplifier.
(4) Raise seat into position.
(5) Connect battery negative cable.

INTERMEZZO

(1) Connect

electrical

harness

connectors

and

install amplifier.

(2) Install and tighten mounting fasteners.
(3) Install the rear floor stowage tray (Refer to 23 -

BODY/INTERIOR/REAR FLOOR STOWAGE TRAY -
INSTALLATION).

(4) Connect the battery negative cable.

ANTENNA CABLE

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove right side A-pillar trim (Refer to 23 -

BODY/INTERIOR/A-PILLAR TRIM - REMOVAL).

(3) Remove headliner to access antenna cable

(Refer to 23 - BODY/INTERIOR/HEADLINER -
REMOVAL).

(4) Disconnect electrical harness connector and

antenna from antenna module (Fig. 3).

(5) Remove antenna cable from roof panel.
(6) Under the right side of the instrument panel,

disconnect

the

electrical

harness

connector

and

antenna cable from the instrument panel antenna
cable (Fig. 4).

(7) Remove antenna cable from vehicle.

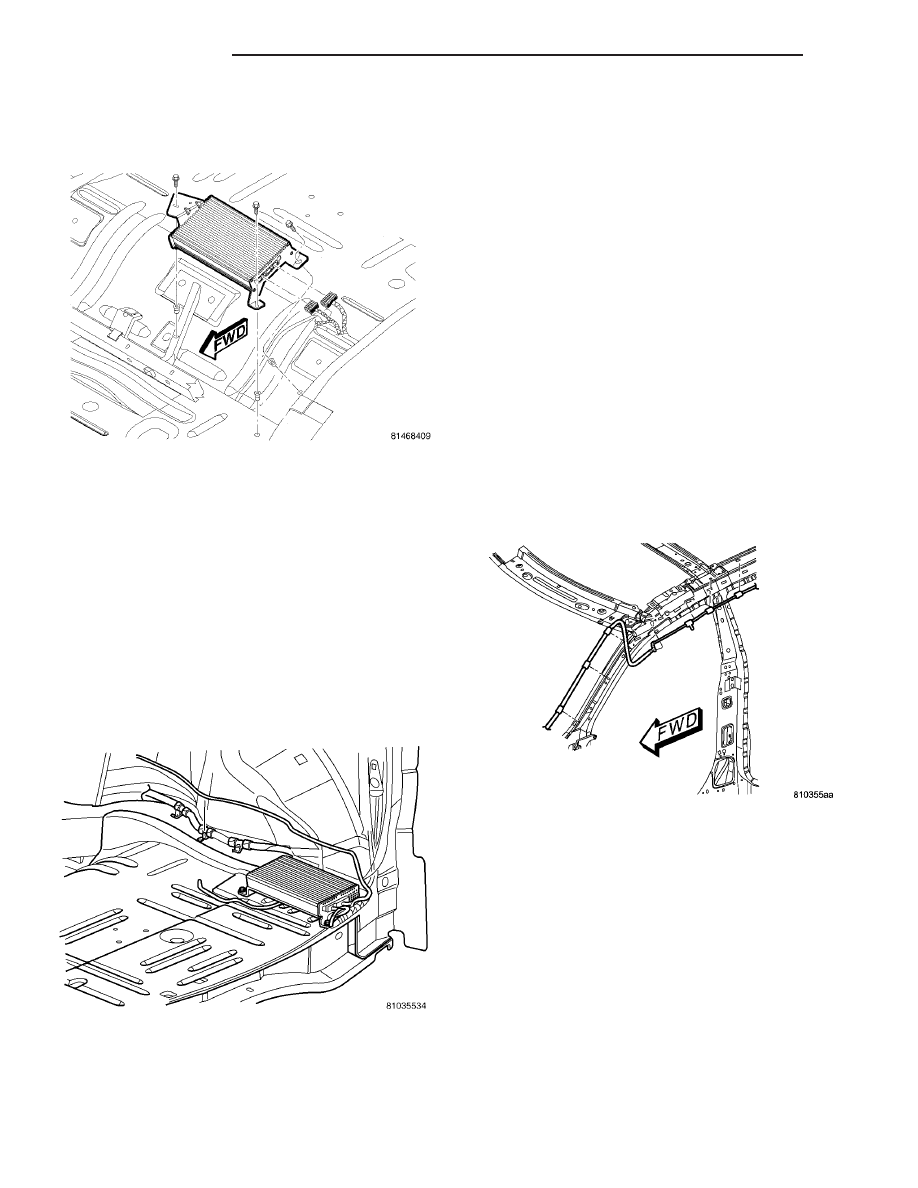

Fig. 1 AMPLIFIER - BASE

Fig. 2 AMPLIFIER - INTERMEZZO

Fig. 3 ANTENNA CABLE MOUNTING

8A - 8

AUDIO/VIDEO

CS

AMPLIFIER (Continued)

INSTALLATION

(1) Position antenna cable in vehicle.
(2) Install antenna cable to roof panel.
(3) Connect

electrical

harness

connector

and

antenna to antenna module.

(4) Route cable under instrument panel. Connect

electrical harness connector and antenna cable to
instrument panel cable and connector.

(5) Install headliner (Refer to 23 - BODY/INTERI-

OR/HEADLINER - INSTALLATION).

(6) Install A-pillar trim (Refer to 23 - BODY/INTE-

RIOR/A-PILLAR TRIM - INSTALLATION).

(7) Connect battery negative cable.

ANTENNA MODULE

DESCRIPTION

The antenna module is an electromagnetic circuit

component designed to capture and enhance RF
(Radio Frequency) signals in both the AM and FM
broadcast bands. The antenna module is mounted to
the right rear roof rail under the headliner. The mod-
ule is grounded through the mounting bracket and
fastener. The module has a two wire electrical con-
nector that connects to the integral radio antenna,
located on the right rear quarter glass. There is also
an electrical connector for battery voltage and a coax
cable connector.

OPERATION

The antenna module receives both AM and FM

radio signals supplied by the side window integral
radio antenna system and selectively amplifies them.
The amplified signal is then sent through the body
length coax cable to the radio input.

DIAGNOSIS AND TESTING - ANTENNA
MODULE

CONDITION

POSSIBLE CAUSES

CORRECTION

NO AM RECEPTION,

WEAK FM RECEPTION

1. Antenna module to antenna
connector open or disconnected.

1. Repair open, reconnect
antenna module connector to
glass mounted antenna.

2. Coax open or disconnected.

2. Repair open, reconnect coax.

3. No battery power at antenna
module.

3. Check fuse. if okay, repair
open in battery voltage circuit.

4. Antenna module disconnected
from glass.

4. Connect module connector to
glass.

NO AM OR FM

RECEPTION

1. Coax disconnected at radio.

1. Reconnect coax.

2. Coax shorted to ground.

2. Replace coax

WEAK OR NO AM/FM

RECEPTION

1. Antenna Module inoperative.

1. Replace antenna module

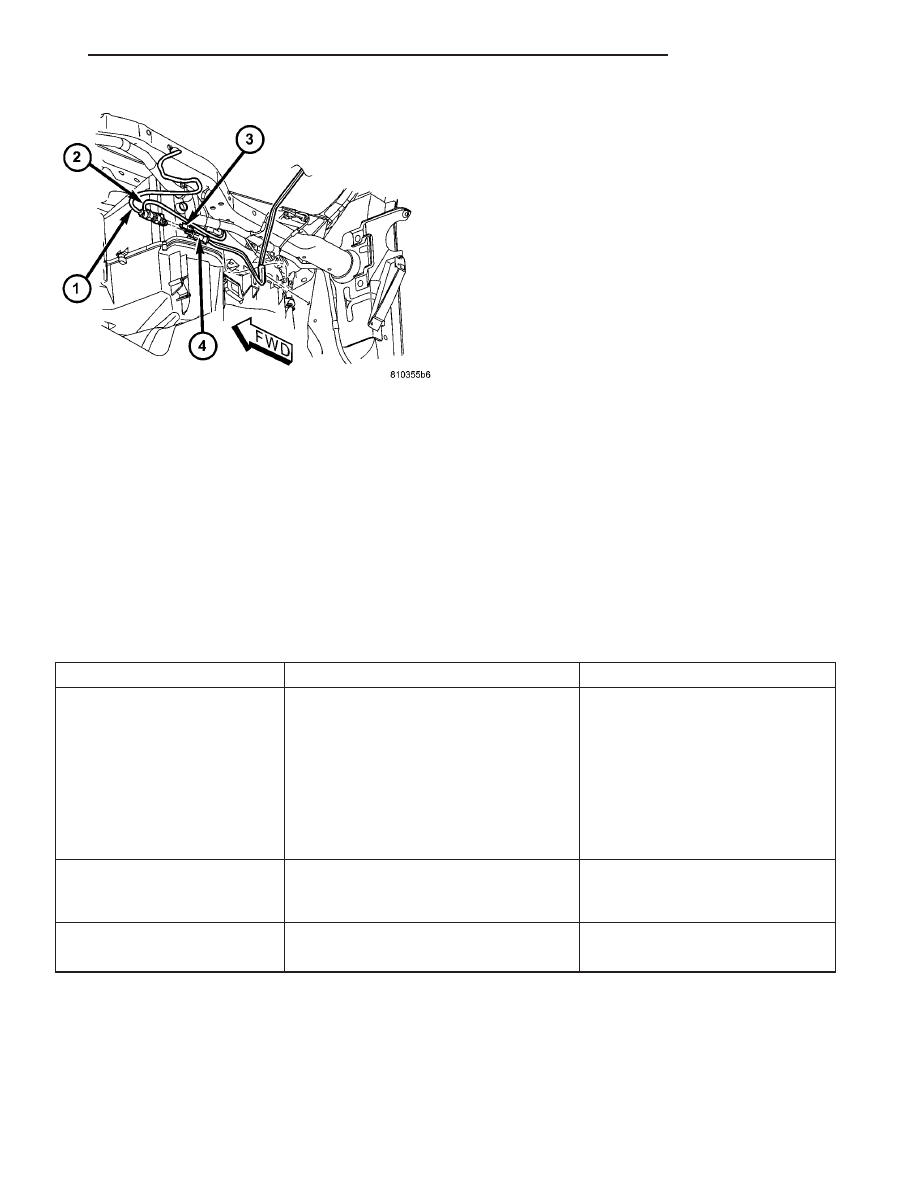

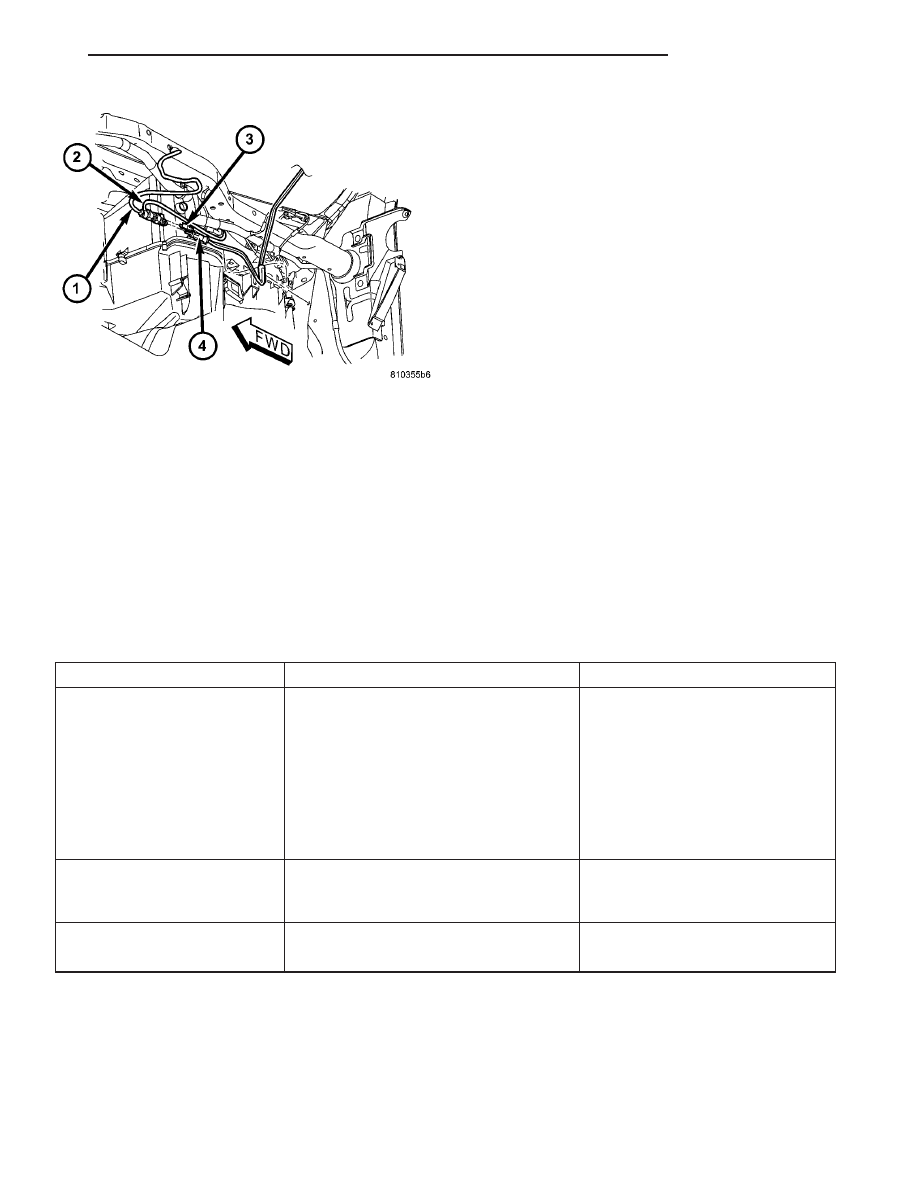

Fig. 4 ANTENNA CABLE CONNECTION

CS

AUDIO/VIDEO

8A - 9

ANTENNA CABLE (Continued)

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove headliner to access antenna module

(Refer to 23 - BODY/INTERIOR/HEADLINER -
REMOVAL).

(3) Disconnect antenna coax cable lead and electri-

cal harness connector from antenna module.

(4) Disconnect the antenna module connector from

the quarter glass.

(5) Remove the mounting screw and the antenna

module (Fig. 5).

INSTALLATION

(1) Install the antenna module and the mounting

fastener. Tighten to 8.5 N·m (75 in. lbs.).

(2) Connect the antenna connector to the quarter

glass.

(3) Connect the antenna lead and electrical con-

nector to the antenna module.

(4) Install headliner (Refer to 23 - BODY/INTERI-

OR/HEADLINER - INSTALLATION).

(5) Connect the battery negative cable.

ANTENNA-SATELLITE RADIO

DESCRIPTION

The satellite radio antenna is secured by a bolt and

two retainers which protrude through a hole in the
roof panel. Two antenna cables from the antenna are
connected to the satellite receiver.

OPERATION

The satellite radio antenna receives signals from

orbiting satellites and sends these signals to the sat-
ellite receiver module. The satellite radio antenna
must have open space in which to operate. Items car-

ried on the roof, parking inside etc. can have an
effect on the antenna’s ability to receive signals.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the headliner.
(3) Disconnect

the

antenna

cables

from

the

antenna.

(4) Remove the retaining fastener.
(5) From inside the vehicle, and using a flat

bladed tool, depress one of the retaining tabs on the
antenna. Push up the one side of the antenna con-
nector through the roof panel. Depress the other side
of the connector and remove the antenna (Fig. 6).

INSTALLATION

(1) Insert wire harness through hole in roof panel.

Press antenna into position until both retainers snap
into place.

(2) Install and tighten mounting fastener.
(3) Connect antenna cable connectors to antenna.
(4) Install headliner.
(5) Connect battery negative cable.

CD/DVD CHANGER

DESCRIPTION

The 6 Disc In-Dash CD/DVD Changer (if equipped)

is located in the instrument panel below the radio.
The remote changer does not use a cartridge or mag-
azine for the CD/DVD’s. Up to 6 CD/DVD’s can be
directly loaded into this unit. Three RCA jacks on the

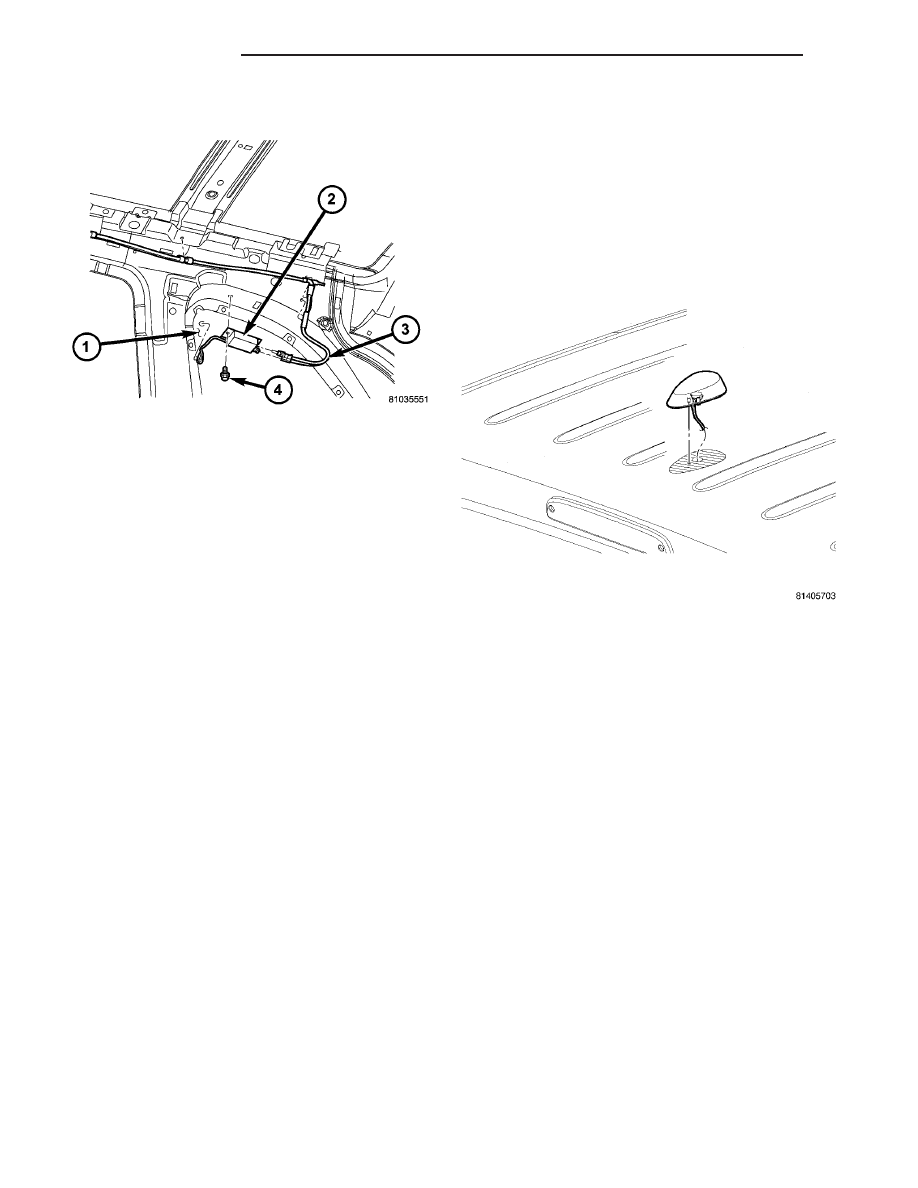

Fig. 5 ANTENNA MODULE MOUNTING

Fig. 6 SATELLITE RADIO ANTENNA

8A - 10

AUDIO/VIDEO

CS

ANTENNA MODULE (Continued)
