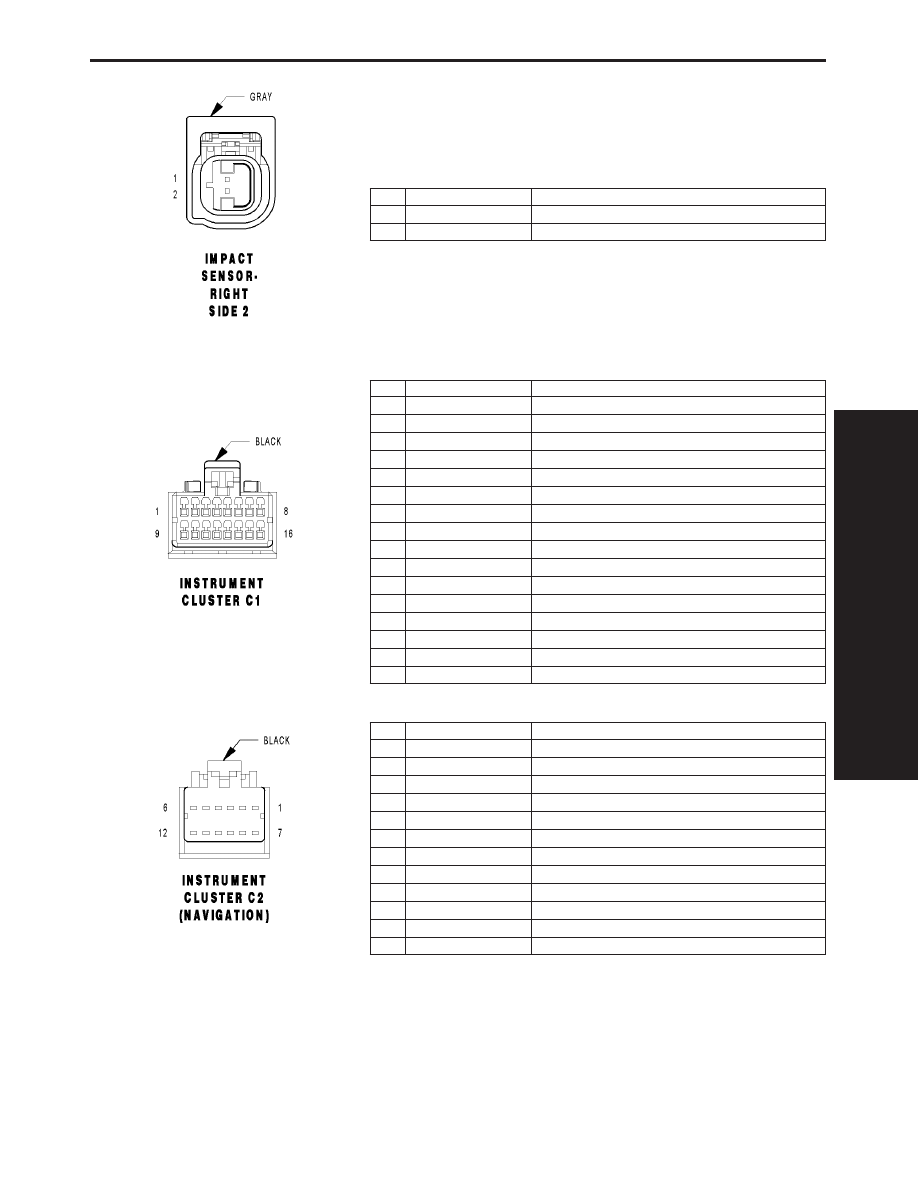

IMPACT SENSOR-RIGHT SIDE 2 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R20 20WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

2

R18 20LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

INSTRUMENT CLUSTER C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

A108 18LG/RD

FUSED B(+)

2

-

-

3

-

-

4

-

-

5

G150 22VT/BR

INSTRUMENT CLUSTER WAKE UP SIGNAL

6

D25 20WT/VT

PCI BUS

7

-

-

8

G106 20VT/OR

EVIC MUX SIGNAL

9

E12 20OR/GY

PANEL LAMPS DRIVER

10

L160 22WT/TN

RIGHT TURN SIGNAL

11

L161 20WT/LG

LEFT TURN SIGNAL

12

B25 20DG/WT

PARK BRAKE SWITCH SENSE

13

D123 20WT/BR

FLASH PROGRAM ENABLE

14

G907 20VT

EVIC/NAV MUX RETURN

15

-

-

16

Z18 18BK/LB

GROUND

INSTRUMENT CLUSTER C2 (NAVIGATION) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

G400 20VT/LB

RED SIGNAL

2

G420 20VT/BR

GREEN SIGNAL

3

G410 20VT/LG

BLUE SIGNAL

4

G430 20VT/GY

SCREEN SYNCHRONIZE

5

-

-

6

G107 22VT/YL

NAV MUX SIGNAL

7

-

-

8

-

-

9

-

-

10

-

-

11

G591 22

SHIELD

12

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1153

CONNECTOR PINOUTS

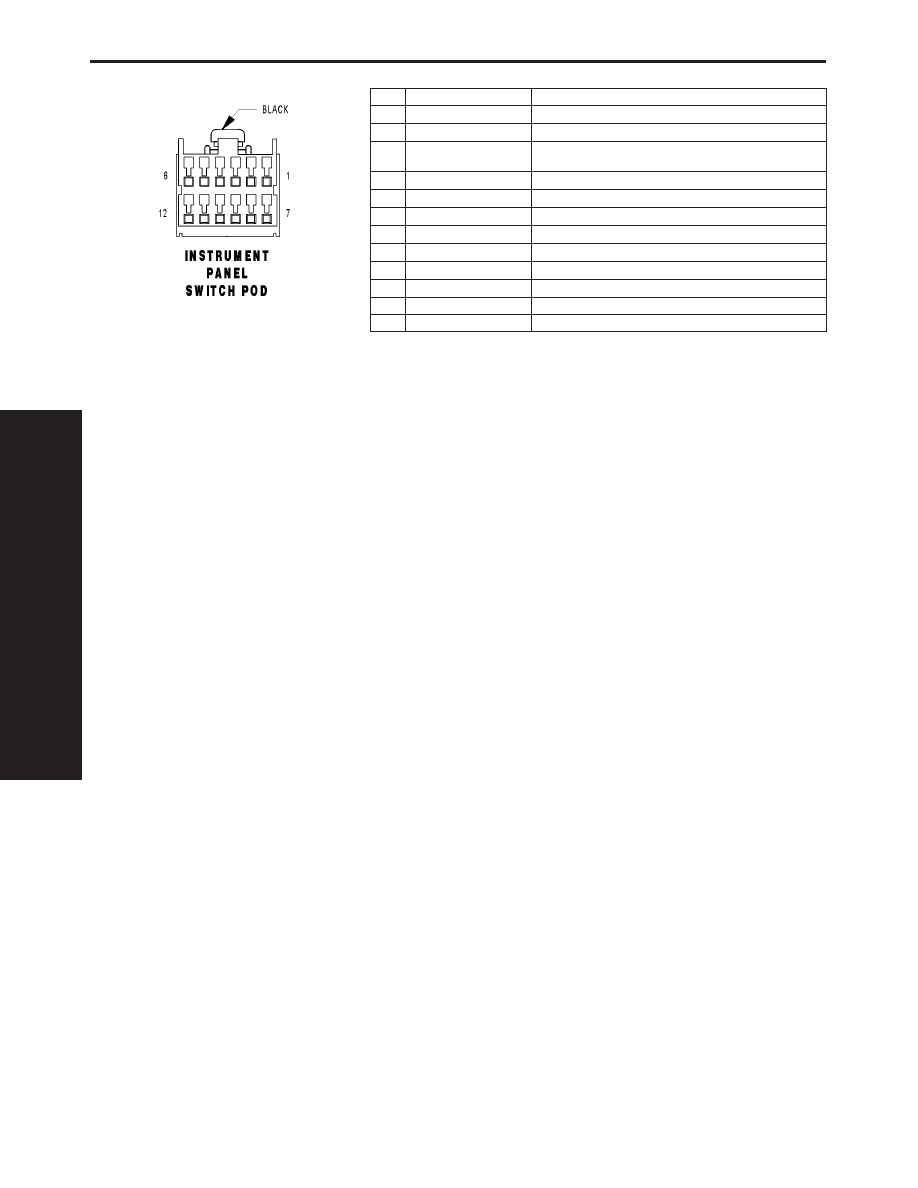

INSTRUMENT PANEL SWITCH POD - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

A118 20RD/OR

FUSED B(+)

2

G106 20VT/OR

EVIC MUX SIGNAL

3

G107 22VT/YL (NAVIGA-
TION)

NAV MUX SIGNAL

4

G69 22VT/WT

VTSS INDICATOR DRIVER

5

G104 20VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

6

L91 20WT/DB

HAZARD SWITCH SENSE

7

E12 20OR/GY

PANEL LAMPS DRIVER

8

-

-

9

F20 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

10

-

-

11

G907 20VT

EVIC/NAV MUX RETURN

12

Z108 20BK/LG

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1154

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1155

CONNECTOR PINOUTS

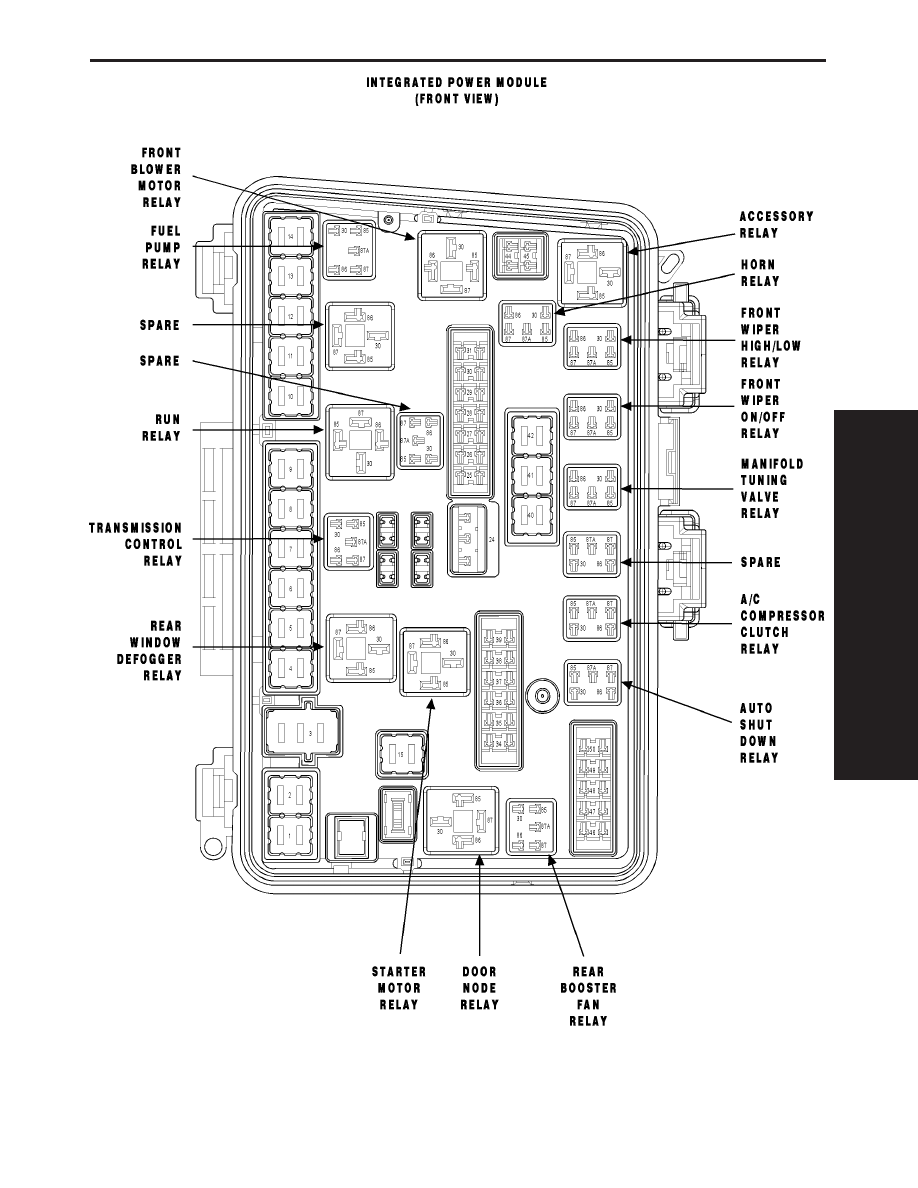

FUSES (IPM)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A107 12TN/RD

FUSED B(+)

2

-

-

-

3

30A

INTERNAL

FUSED B(+) (I.O.D.)

4

40A

A101 12VT/RD

FUSED B(+)

5

40A

INTERNAL

FUSED B(+)

6

30A

INTERNAL

FUSED B(+)

7

40A

INTERNAL

FUSED B(+)

8

40A

A110 12DG/RD

FUSED B(+)

9

40A

A130 12VT/RD (POWER SUNROOF)

FUSED B(+)

10

30A

A100 16RD/VT (TRAILER TOW)

FUSED B(+)

11

40A

A115 12YL/RD (POWER LIFTGATE)

FUSED B(+)

12

-

-

-

13

40A

A112 12OR/RD

FUSED B(+)

14

-

-

-

15

40A

A111 12DG/RD

FUSED B(+)

24

20A

F307 16LB/PK

FUSED ACCESSORY RELAY OUTPUT

25

15A

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

26

20A

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

27

-

-

-

28

25A

INTERNAL

FUSED B(+)

29

20A

A108 18LG/RD

FUSED B(+)

30

10A

A106 20LB/RD

FUSED B(+)

31

20A

A701 18BR/RD

FUSED B(+)

34

10A

C51 18LB/BR

FUSED REAR BOOSTER FAN RELAY OUTPUT

35

-

-

-

36

20A

INTERNAL

FUSED B(+)

37

25A

INTERNAL

FUSED B(+)

38

20A

INTERNAL

FUSED B(+)

39

20A

A109 18OR/RD

FUSED B(+)

40

40A

F515 12PK/LB

FUSED DOOR NODE RELAY OUTPUT

41

40A

F516 12PK

FUSED DOOR NODE RELAY OUTPUT

42

40A

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

44

25A

F525 16TN/PK (MIDDLE ROW HEATED SEATS)

FUSED RUN RELAY OUTPUT

45

10A

INTERNAL

FUSED RUN RELAY OUTPUT

46

20A

A214 18RD/LB

FUSED B(+)

47

20A

A215 18RD/LG

FUSED B(+)

48

15A

A114 20GY/RD

FUSED B(+)

49

25A

A116 16YL/RD

FUSED B(+)

50

15A

A118 20RD/OR

FUSED B(+)

ACCESSORY RELAY

CAV

CIRCUIT

FUNCTION

30

INTERNAL

B(+)

85

INTERNAL

B(+)

86

INTERNAL

ACCESSORY RELAY CONTROL

87

INTERNAL

FUSED ACCESSORY RELAY OUTPUT

87A

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1156

CONNECTOR PINOUTS
