Chrysler Pacifica. Manual - part 287





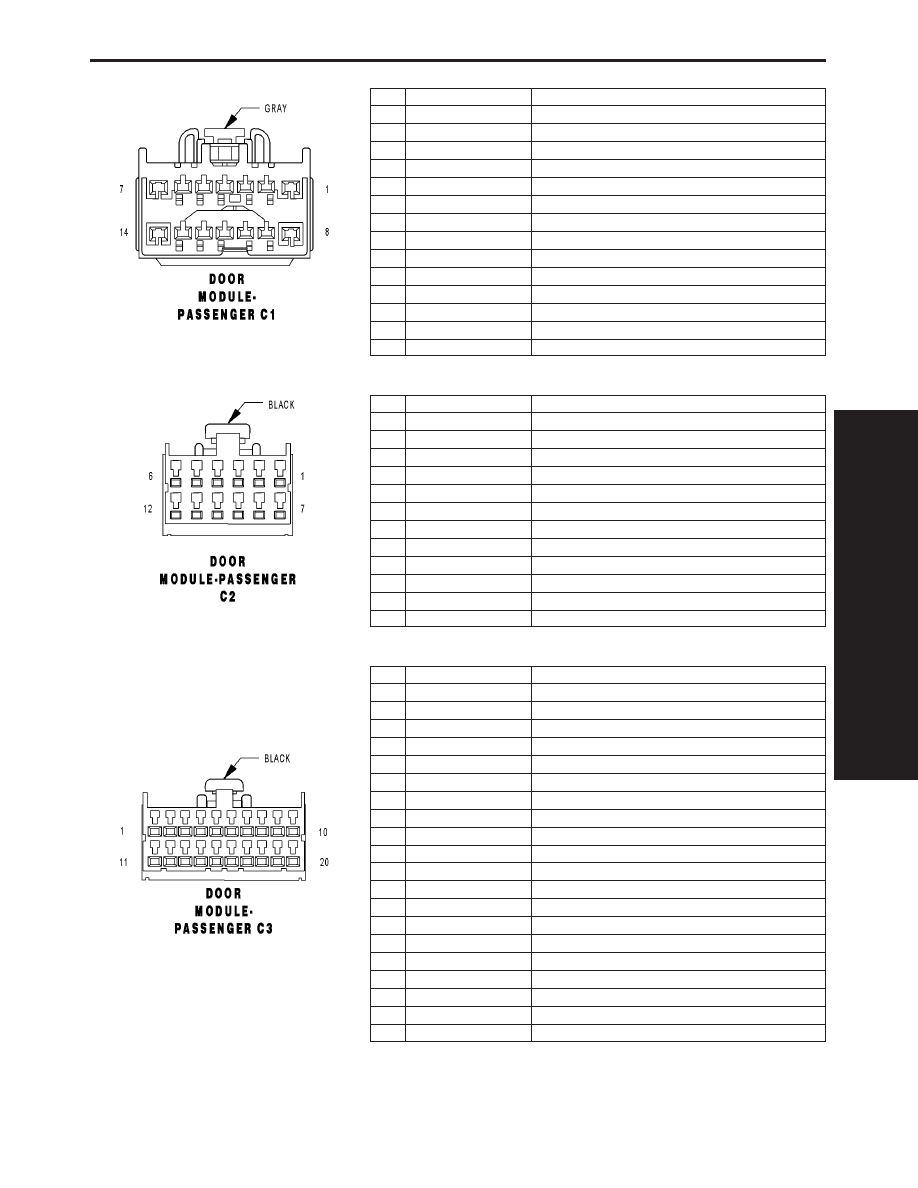

DOOR MODULE-PASSENGER C1 - GRAY 14 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A214 18RD/LB

FUSED B(+)

3

P222 18VT/DG

DOOR LOCK DRIVER

4

P292 18VT/LG

DOOR UNLOCK DRIVER

5

Q212 14OR/VT

PASSENGER REAR WINDOW DRIVER (DOWN)

6

Q112 14OR/BR

PASSENGER REAR WINDOW DRIVER (UP)

7

F516 12PK

FUSED DOOR NODE RELAY OUTPUT

8

-

-

9

G982 20VT/TN

GROUND

10

D123 20WT/BR

FLASH PROGRAM ENABLE

11

-

-

12

Q22 14VT/OR

PASSENGER WINDOW DRIVER (DOWN)

13

Q12 14BR/OR

PASSENGER WINDOW DRIVER (UP)

14

Z822 12BK/BR

GROUND

DOOR MODULE-PASSENGER C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P84 20TN/VT

PASSENGER HEATED SEAT HIGH INDICATOR DRIVER

3

P82 20TN/DG

PASSENGER HEATED SEAT LOW INDICATOR DRIVER

4

P988 20LG/TN

SEAT SWITCH MUX RETURN

5

Z302 20LG/BK

ILLUMINATION GROUND

6

P302 20TN/OR

PASSENGER DOOR SWITCH ILLUMINATION DRIVER

7

P308 20LG/VT

PASSENGER SEAT RECLINER SWITCH MUX

8

P310 20LG/OR

PASSENGER SEAT HORIZONTAL SWITCH MUX

9

-

-

10

P8 20LG/WT

PASSENGER HEATED SEAT SWITCH MUX

11

-

-

12

-

-

DOOR MODULE-PASSENGER C3 - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z74 20BK/WT

GROUND

2

P68 22TN/YL

PASSENGER MIRROR HORIZONTAL POSITION SIGNAL

3

-

-

4

-

-

5

Q2 20WT/TN

PASSENGER REAR WINDOW SWITCH MUX

6

P66 22TN/LG

PASSENGER MIRROR SENSOR GROUND

7

M44 20OR/DB

RIGHT DOOR COURTESY LAMP DRIVER

8

E26 20OR/GY

PANEL LAMPS DRIVER

9

P70 22TN/LB

PASSENGER MIRROR COMMON DRIVER

10

P74 22TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

11

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

12

P64 22TN

PASSENGER MIRROR VERTICAL POSITION SIGNAL

13

-

-

14

C16 20DB/GY

PASSENGER HEATED MIRROR FEED

15

D25 20WT/VT

PCI BUS

16

-

-

17

Z322 20BK/BR

GROUND

18

P54 20OR/LG

PASSENGER HEATED MIRROR DRIVER

19

-

-

20

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1145

CONNECTOR PINOUTS

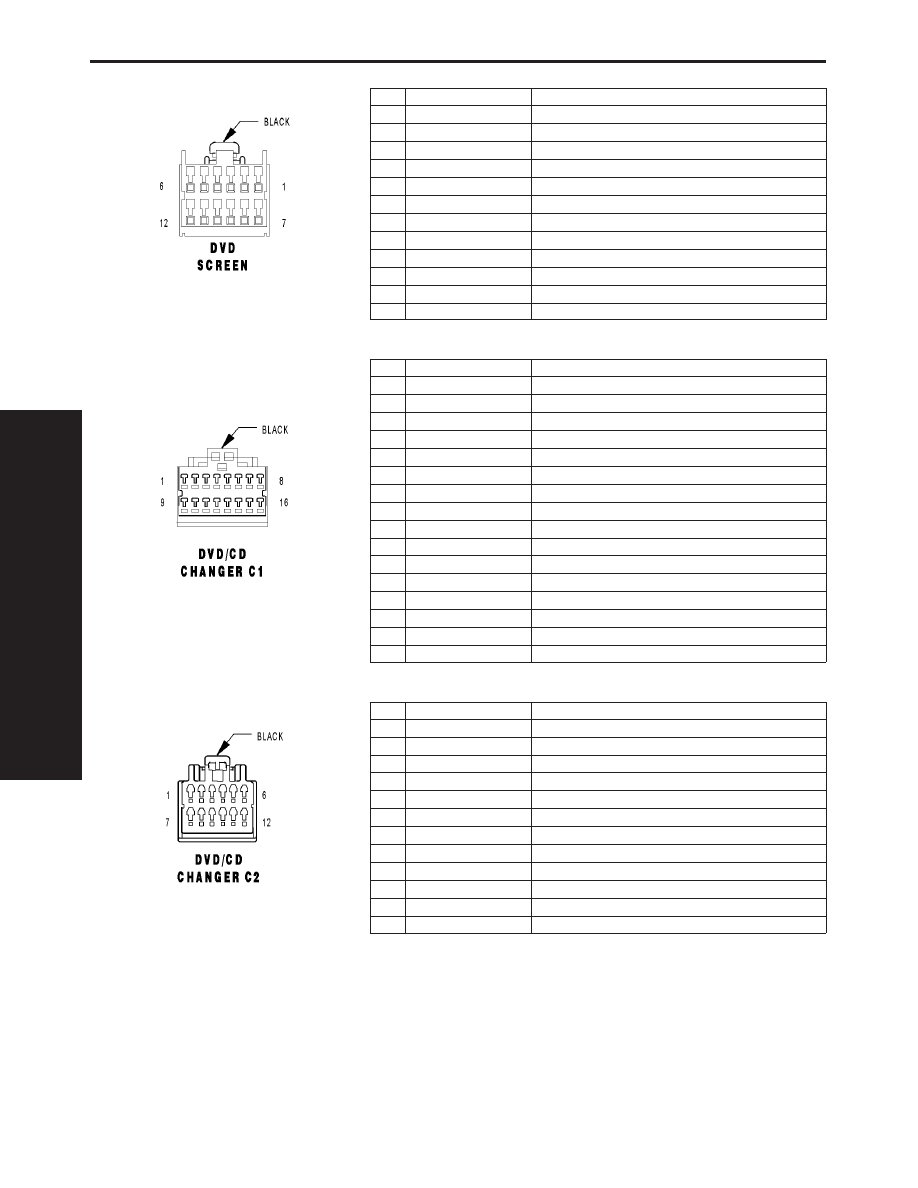

DVD SCREEN - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/TN

FUSED B(+)

2

X211 20YL/GY

IGNITION RUN/ACC SIGNAL

3

X963 22GY/LG

HEADPHONE I/R XMTR ENABLE

4

X961 22GY/LB

HEADPHONE AUDIO SIGNAL LEFT

5

X915 22GY/LB

VIDEO CONTROL

6

X515 22GY/OR

VIDEO SIGNAL

7

X530 20GY/DB

VIDEO RETURN

8

-

-

9

X555 22VT/OR

VIDEO PLAY SIGNAL

10

X960 22GY/OR

HEADPHONE AUDIO SIGNAL RIGHT

11

X962 22GY/TN

HEADPHONE RETURN

12

X955 22

SHIELD

DVD/CD CHANGER C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

A118 20RD/OR

FUSED B(+)

2

-

-

3

E14 20OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

-

-

8

X40 22GY/WT

AUDIO OUT RIGHT

9

Z530 20GY/BK

GROUND

10

-

-

11

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

12

D25 20WT/VT

PCI BUS

13

-

-

14

-

-

15

X140 22GY/OR

COMMON AUDIO

16

X41 22DG/WT

AUDIO OUT LEFT

DVD/CD CHANGER C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X515 22GY/OR

VIDEO SIGNAL

2

X915 22GY/LB

VIDEO CONTROL

3

X961 22GY/OR

HEADPHONE AUDIO SIGNAL LEFT

4

X963 22WT

HEADPHONE I/R XMTR ENABLE

5

X211 20YL/GY

IGNITION RUN/ACC SIGNAL

6

X114 20GY/TN

FUSED B(+)

7

X955 22

SHIELD

8

X962 22DG/WT

HEADPHONE RETURN

9

X960 22GY/WT

HEADPHONE AUDIO SIGNAL RETURN

10

X555 22VT/OR

VIDEO PLAY SIGNAL

11

-

-

12

X530 20GY/DB

VIDEO RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1146

CONNECTOR PINOUTS

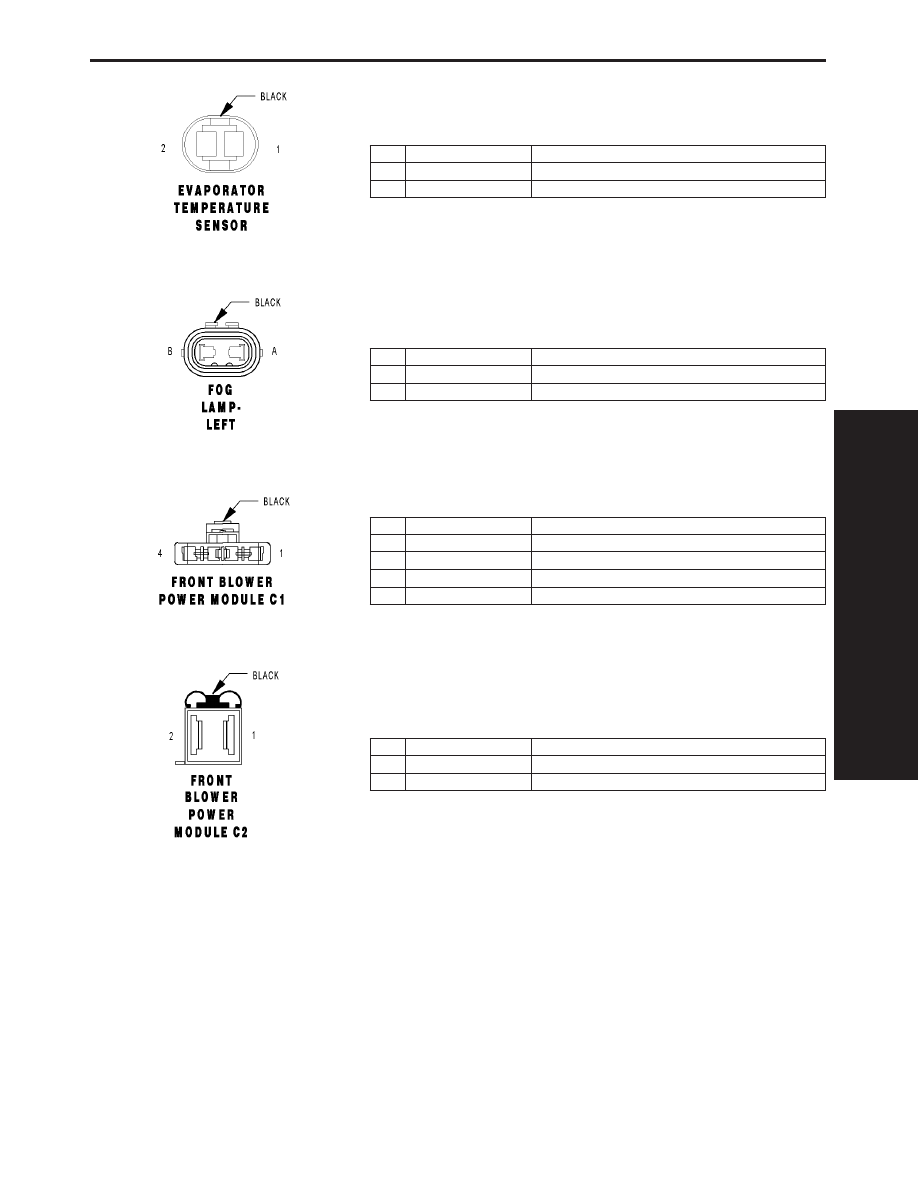

EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

FOG LAMP-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L89 18WT/YL

LEFT FRONT FOG LAMP DRIVER

B

Z349 18BK/YL

GROUND

FRONT BLOWER POWER MODULE C1 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z134 12BK/OR

GROUND

3

C56 20DB/LB

FRONT BLOWER MOTOR CONTROL

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

FRONT BLOWER POWER MODULE C2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C112 12DG

BLOWER MOTOR SUPPLY

2

C113 12BK

BLOWER MOTOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1147

CONNECTOR PINOUTS

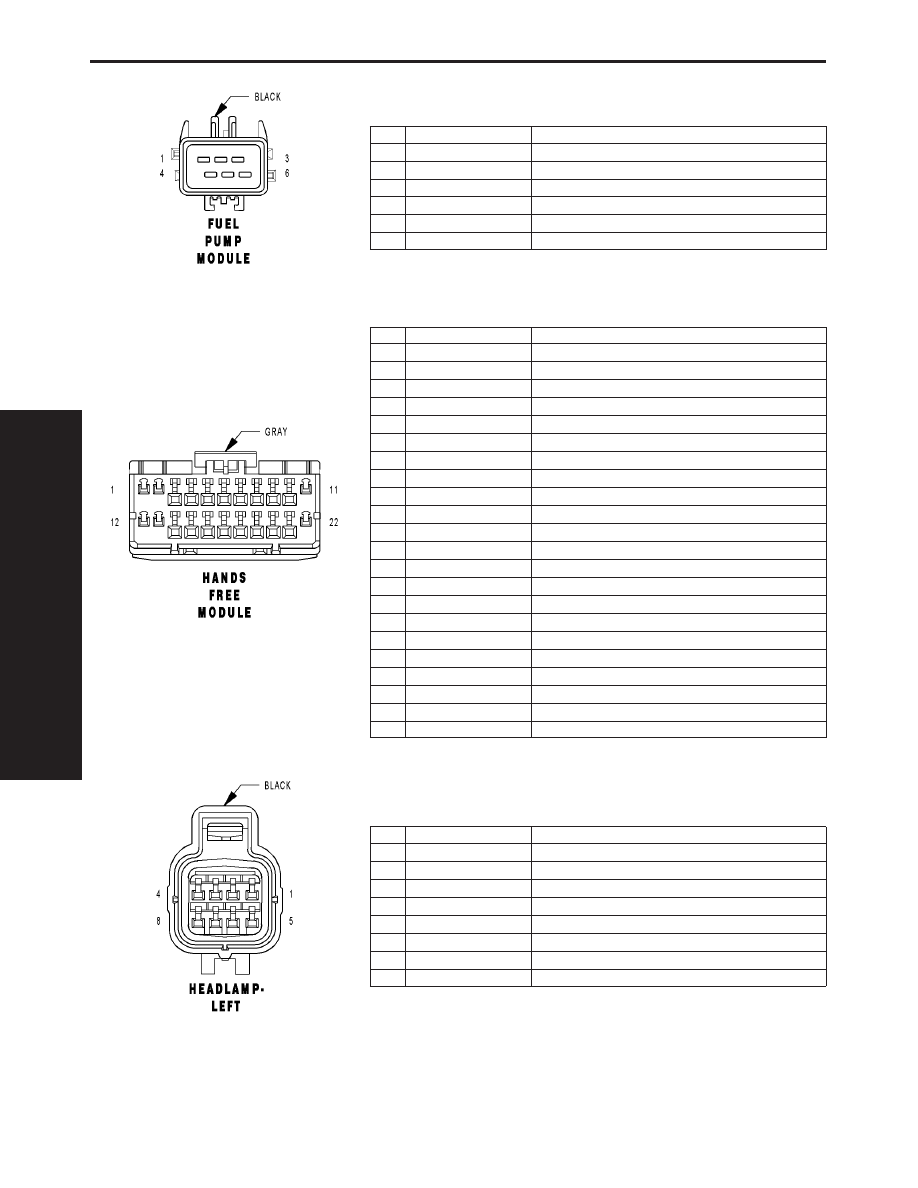

FUEL PUMP MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

N1 16DB/OR

FUEL PUMP RELAY OUTPUT

2

N4 20DB/YL

FUEL LEVEL SENSOR SIGNAL NO. 1

3

N5 20DB/WT

FUEL LEVEL SENSOR SIGNAL NO. 2

4

-

-

5

Z210 20BK/LB

GROUND

6

Z201 16BK

GROUND

HANDS FREE MODULE - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 20GY/RD

FUSED B(+)

2

F316 20PK/OR

FUSED ACCESSORY RELAY OUTPUT

3

-

-

4

-

-

5

X722 20DG/WT

MICROPHONE 2 IN(+)

6

-

-

7

-

-

8

X704 20DG/YL

RIGHT AUDIO OUTPUT

9

X703 20DG/OR

LEFT AUDIO OUTPUT

10

-

-

11

-

-

12

-

-

13

-

-

14

D25 20WT/VT

PCI BUS

15

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20DG/LB

MICROPHONE 1 IN(+)

17

X792 20LB/DG

MICROPHONE IN(-)

18

-

-

19

-

-

20

-

-

21

X835 20OR/GY

SENSOR GROUND

22

Z717 18BK/YL

GROUND

HEADLAMP-LEFT - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

L33 18WT/DG

LEFT HIGH BEAM LAMP DRIVER

2

Z345 18BK/LB

GROUND

3

L43 18WT/DB

LEFT LOW BEAM LAMP DRIVER

4

Z343 18BK/LG

GROUND

5

Z377 20BK/BR

GROUND

6

L77 20WT/BR

LEFT FRONT PARK LAMP DRIVER

7

L61 18LG/WT

LEFT FRONT TURN SIGNAL LAMP DRIVER

8

L777 20WT/VT

LEFT FRONT SIDE MARKER LAMP DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1148

CONNECTOR PINOUTS
