INSIDE MIRROR/READING LAMP BULB/LENS

REMOVAL

(1) Disconnect and isolate the battery negative

remote cable (Fig. 4).

(2) Using a small thin blade tool, pry at the center

of the lens nearest the mirror to remove lens (Fig. 5).

(3) Remove lamp and replace if necessary.

INSTALLATION

Install lens by setting into position and apply pres-

sure until it is locked into position.

OUTSIDE MIRROR ASSEMBLY

Refer

to

Group

23-Body,

for

Outside

Mirror

Removal and Installation.

POWER MIRROR SWITCH

REMOVAL

(1) Disconnect and isolate the battery negative

remote cable (Fig. 4).

(2) Place a small flat blade tool into the slot above

the L - R selector end of the switch. Pushing against
the switch and pulling upward will release the
mounting clip located directly below. This will allow
the switch to be release from the door trim panel.

(3) Disconnect wire connector.

INSTALLATION

For installation, reverse the above procedures.

JX

POWER MIRROR SYSTEMS

8T - 3

REMOVAL AND INSTALLATION (Continued)

CHIME/BUZZER WARNING SYSTEMS

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

CHIME/BUZZER WARNING SYSTEMS . . . . . . . . . 1

DIAGNOSIS AND TESTING

CHIME DIAGNOSTIC CONDITIONS . . . . . . . . . . . 1
EXTERIOR LAMPS LEFT ON . . . . . . . . . . . . . . . . 3
FASTEN SEAT BELTS . . . . . . . . . . . . . . . . . . . . . . 3
KEY LEFT IN IGNITION SWITCH . . . . . . . . . . . . . 3

REMOVAL AND INSTALLATION

BODY CONTROL MODULE (BCM) . . . . . . . . . . . . 3
HEADLAMP SWITCH . . . . . . . . . . . . . . . . . . . . . . 3
JUNCTION BLOCK (JB) . . . . . . . . . . . . . . . . . . . . 3
KEY-IN SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . 3
SEAT BELT BUCKLE . . . . . . . . . . . . . . . . . . . . . . . 3

DESCRIPTION AND OPERATION

CHIME/BUZZER WARNING SYSTEMS

WARNING: ON VEHICLES EQUIPPED WITH AN AIR-
BAG, REFER TO GROUP 8M, PASSIVE RESTRAINT
SYSTEMS FOR STEERING WHEEL REMOVAL AND
INSTALLATION.

DESCRIPTION

The chime warning/reminder system includes sig-

nals for fasten seat belts, exterior lamps left ON, key
left in ignition and door ajar.

For diagnosis and testing, use the DRB lll

t scan

tool and the proper Body Diagnostic Procedures Man-
ual.

OPERATION

DOOR AJAR CHIME

The BCM will sound an audible chime when the

key is in the ignition and the drivers door is open.
This is to prevent partial closing of vehicle doors.

An audible chime will sound when the vehicle

begins to move and the transmission range indicator
display will indicate DOOR.

FASTEN SEAT BELTS

A warning lamp on the instrument panel, and an

audible chime tone are used as the fasten seat belt
warning/reminder.

EXTERIOR LAMPS LEFT ON

An audible chime tone that indicates the exterior

lamps were left on.

KEY LEFT IN IGNITION

An audible chime tone that indicates the key was

left in ignition.

DIAGNOSIS AND TESTING

CHIME DIAGNOSTIC CONDITIONS

For Removal and Installation of Junction Block

(JB), refer to Group 8O, Power Distribution Systems.

For Removal and Installation of Body Control Mod-

ule (BCM), refer to Group 8E, Instrument Panel and
Systems.

NO TONE WHEN IGNITION SWITCH IS TURNED ON
AND DRIVERS SEAT BELT IS UNBUCKLED AND
FULLY RETRACTED

(1) Check driver’s seat belt retractor switch for a

ground when belt is retracted.

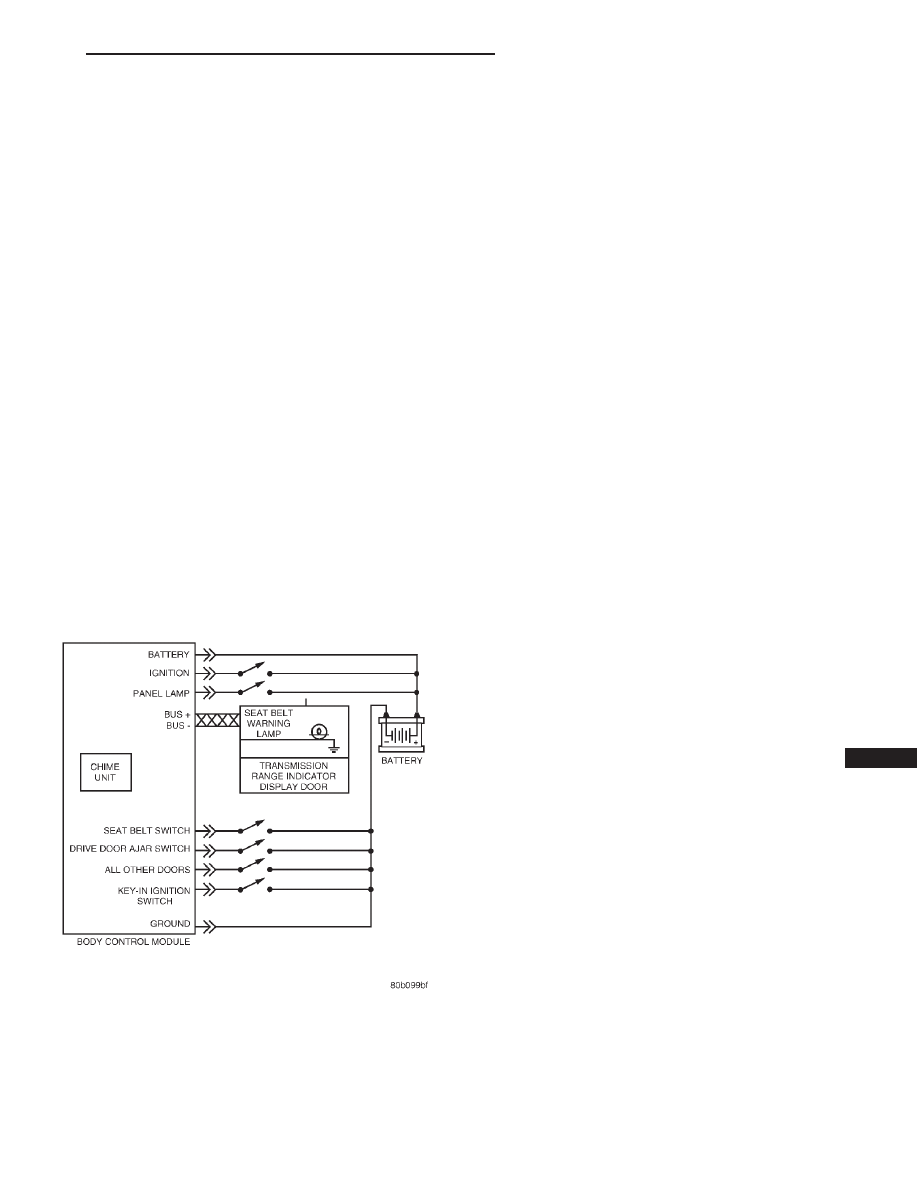

Fig. 1 Chime Buzzer Warning System Schematic

JX

CHIME/BUZZER WARNING SYSTEMS

8U - 1

(2) Use scan tool to perform CCD diagnostics on

Body Control Module for battery, ignition and seat
belt switch inputs.

(3) Use scan tool to perform actuator diagnostics

on Body Control Module Chime.

(4) Check for tone in any other function.
(5) Remove Body Control Module from Junction

Block. Check for battery voltage at terminal JB-12
and ignition feed at terminal JB-6 of Body Control
Module (Fig. 2). Refer to Group 8W, Wiring Diagrams
for terminal location.

(6) If voltage not OK, repair as necessary.

NO FASTEN SEAT BELT LAMP WHEN IGNITION
SWITCH IS TURNED ON

(1) Use DRB lll

t scan tool to perform CCD diag-

nostics on Body Control Module for battery and igni-
tion switch inputs.

(2) Check for burned out bulb.
(3) Using the DRB lll

t scan tool, do the actuator

test on cluster. Refer to proper Body Diagnostic Pro-
cedures Manual.

(4) Remove Body Control Module from Junction

Block. Check for battery voltage at terminal JB-12
and ignition feed at terminal JB-6 of Body Control
Module. Refer to Group 8W, Wiring Diagrams for ter-
minal location.

(5) If voltage not OK, repair as necessary.

FASTEN SEAT BELT LAMP OR TONE CONTINUE
FOR MORE THAN 10 SECONDS AFTER SEAT
BELTS ARE FASTENED AND IGNITION ON

(1) Use scan tool to perform CCD diagnostics on

Body Control Module for battery and ignition switch
input.

(2) Inspect Body Control Module connectors and

wires for proper connection.

NO TONE OR DOOR INDICATED IN PLACE OF
ODOMETER WHEN A DOOR IS AJAR AND VEHICLE
BEGINS MOVING

The vehicle must be moving for the chime to occur.

However the door indicator will come ON regardless
of the vehicle movement. The CCD bus, Transmission
Control Module (TCM) and Powertrain Control Mod-
ule (PCM) must be operational.

(1) Check all door jamb switches.
(2) Use DRB lll

t scan tool to perform CCD diag-

nostics on Body Control Module for battery and igni-
tion switch input

(3) Inspect Body Control Module connectors and

wires for proper connection.

(4) Remove Body Control Module from Junction

Block. Check for battery voltage at terminal JB-12
and ignition feed at terminal JB-6 of Body Control
Module. Refer to Group 8W, Wiring Diagrams for the
location of the terminals.

(5) If voltage not OK, repair as necessary.

NO TONE WHEN HEADLAMPS ARE ON, IGNITION
SWITCH IS OFF AND DRIVER’S DOOR IS OPEN.

(1) Check left door jamb switch for good ground

when driver’s door is open.

(2) Use DRB lll

t scan tool to perform CCD diag-

nostics on Body Control Module for battery, ignition
switch input, headlamp and driver’s door input and
Chime Output Test.

(3) Check headlamp switch.
(4) Inspect Body Control Module connectors and

wires for proper connection.

(5) Remove Body Control Module from Junction

Block. Check for battery voltage at terminal JB-12
and ignition feed at terminal JB-6 of Body Control
Module. Refer to Group 8W, Wiring Diagrams for ter-
minal location.

(6) If voltage not OK, repair as necessary.

NO TONE WHEN IGNITION KEY IS LEFT IN
IGNITION SWITCH AND IT IS IN THE OFF
POSITION WITH DRIVER’S DOOR IS OPEN

(1) Check left door jamb switch for good ground

when drivers door is open.

(2) Use DRB lll

t scan tool to perform CCD diag-

nostics on Body Control Module for battery, ignition

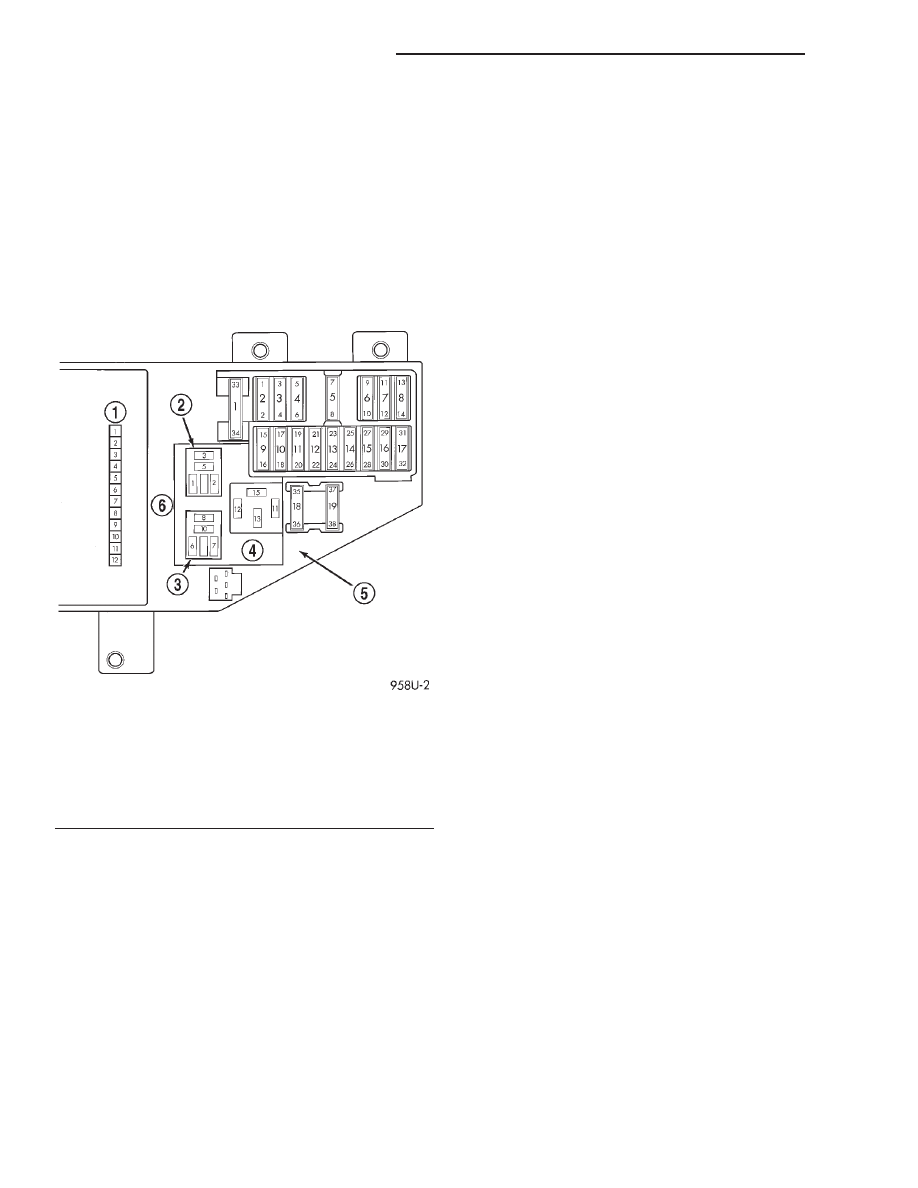

Fig. 2 Junction Block Connector to the BCM

1 – BODY CONTROL MODULE
2 – H/LP RELAY
3 – HORN RELAY
4 – EBL
5 – CIRCUIT BREAKERS
6 – HORN

8U - 2

CHIME/BUZZER WARNING SYSTEMS

JX

DIAGNOSIS AND TESTING (Continued)
