meter, refer to Window Switch Continuity Charts to
determine if continuity is correct (Fig. 3) and (Fig. 4).
If the results are not obtained, replace the switch.

The master window switch has an Auto-Down fea-

ture. Actuation of the master switch to the second
down position will move the drivers side window
completely down. The electronic switch will automat-
ically disconnect the motor approximately 1 second
after the window bottoms out. Failure of the elec-
tronic switch to detect stall current, will cause the
switch to disconnect after approximately 13 seconds.
The auto down function can be canceled by any
movement of the switch.

REMOVAL AND INSTALLATION

WINDOW DROP RELAY ASSEMBLY

REMOVAL

(1) Disconnect and isolate the battery negative

remote cable (Fig. 5).

(2) Remove door trim panel, refer to Group 23,

Body for removal procedures.

(3) Disconnect the wire connectors (Fig. 2).
(4) Remove the attaching screws.
(5) Remove relay assembly.

INSTALLATION

For installation, reverse the above procedures.

WINDOW MOTOR

WARNING: DO NOT HAVE ANY HANDS OR FIN-
GERS IN SECTOR GEAR AREA WHERE THEY CAN
BE PINCHED BY SMALL MOVEMENTS OF REGULA-
TOR LINKAGE.

REMOVAL

(1) Move the window to the 3/4 down position, if

possible.

(2) Disconnect and isolate the battery negative

remote cable (Fig. 5).

(3) Remove door trim panel and window regulator,

refer to Group 23 Body for removal procedures.

WARNING: FAILURE

TO

CLAMP

THE

SECTOR

GEAR TO THE MOUNTING PLATE WHEN REMOV-
ING THE MOTOR CAN RESULT IN INJURY.

(4) Disconnect wiring connector from motor.
(5) Secure the sector gear and mounting plate with

a C clamp or similar clamping tool. This will prevent
a sudden and forceful movement of the regulator
when the motor is removed.

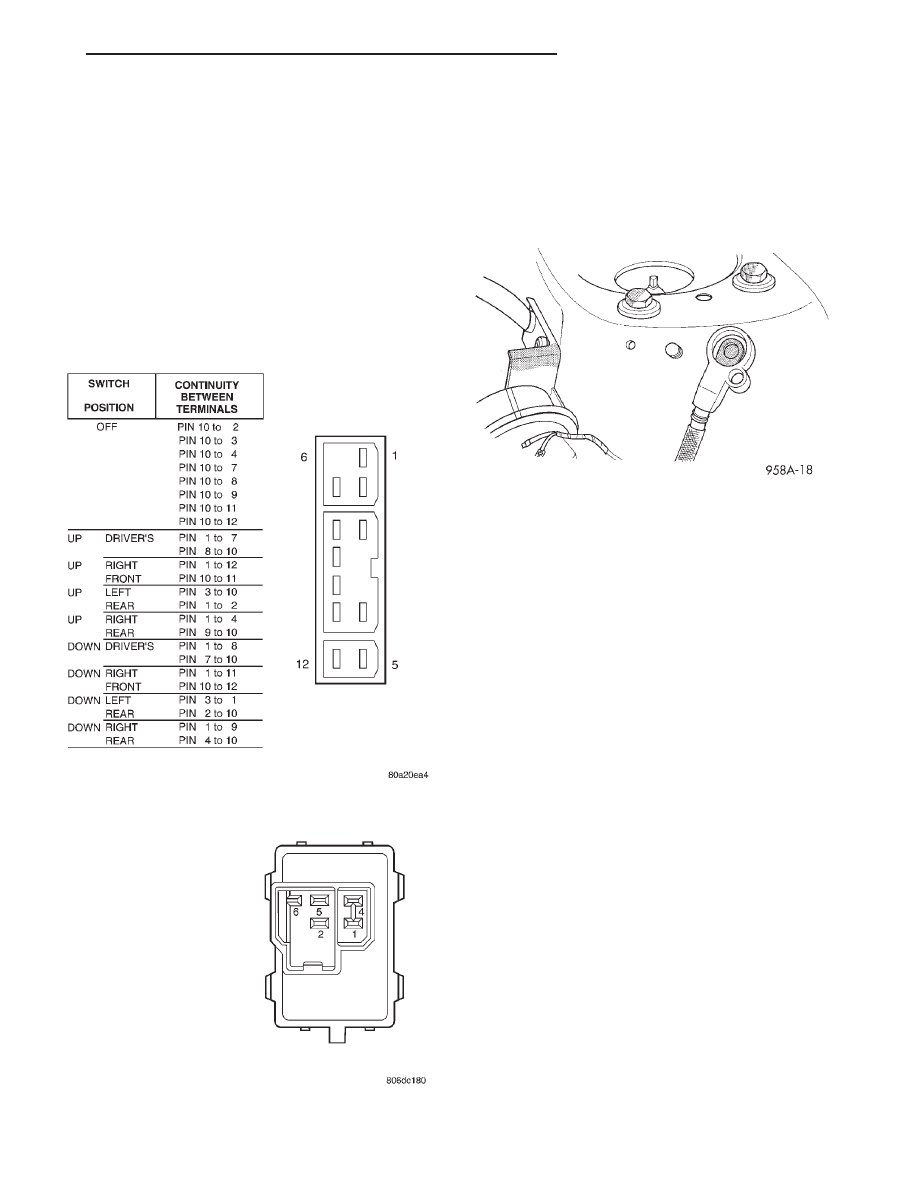

Fig. 3 Master Window Switch

Fig. 4 Passenger Window Switch

Fig. 5 Battery Negative Remote Cable Removal

JX

POWER WINDOW SYSTEMS

8S - 3

DIAGNOSIS AND TESTING (Continued)

(6) Remove three mounting screws that hold motor

gearbox to regulator (Fig. 6).

(7) Remove motor from regulator.

INSTALLATION

(1) Install new motor on regulator by positioning

motor gearbox so that it engages regulator sector
teeth.

(2) A slight rotational or rocking movement may

be necessary to bring three motor gearbox screw
holes into proper position.

(3) Install three gearbox screws and one tie down

bracket screw, if applicable. Tighten to 8.4 to 13 N·m
(74 to 115 in. lbs.) torque.

(4) Install regulator, using the switch, test opera-

tion of motor.

WINDOW SWITCH AND BEZEL

REMOVAL

(1) Disconnect and isolate the battery negative

remote cable (Fig. 5).

(2) Start at the rear center of the bezel. Using

your fingers or a trim stick, lift the bezel upwards

and slightly inboard to disconnect the two rear clips
(Fig. 7). Use care not to mar the door trim.

(3) With the rear of the bezel raised, pull the for-

ward end up to release the third clip.

(4) Disconnect the power window switches and

door lock switch wire connectors.

(5) Remove attaching screws and remove window

switch.

INSTALLATION

For installation, reverse the above procedures.

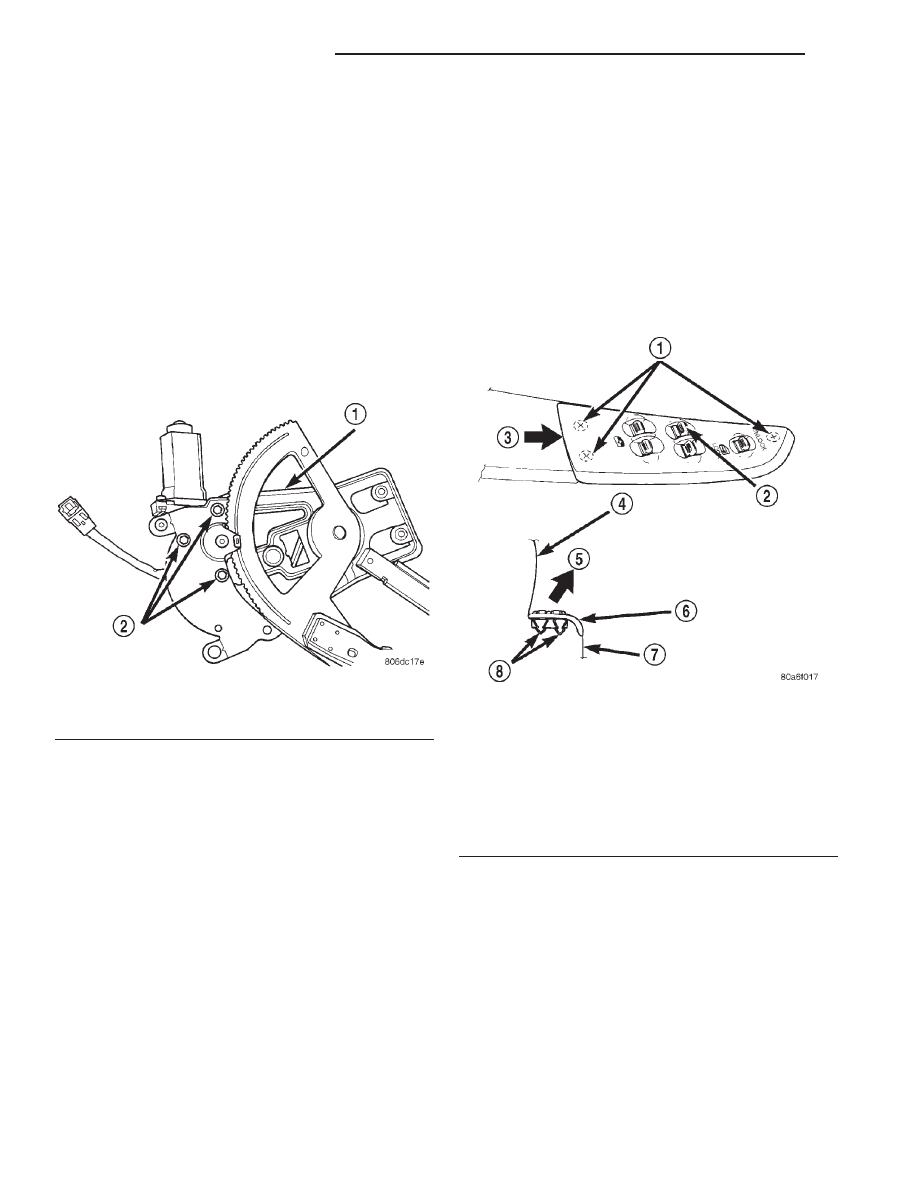

Fig. 6 Motor Removal

1 – CLAMP REGULATOR TO SECTOR GEAR
2 – MOTOR MOUNTING SCREWS

Fig. 7 Window Switch Bezel

1 – LOCATION OF BEZEL TO DOOR TRIM CLIPS UNDERNEATH
2 – AUTO
3 – LIFT POINT
4 – DOOR TRIM
5 – LIFT UPWARD & INBOARD IN THE DIRECTION OF ARROW
6 – SWITCH & BEZEL ASSEMBLY
7 – DOOR TRIM (ARMREST AREA)
8 – CLIPS

8S - 4

POWER WINDOW SYSTEMS

JX

REMOVAL AND INSTALLATION (Continued)

POWER MIRROR SYSTEMS

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

POWER MIRROR SYSTEMS . . . . . . . . . . . . . . . . 1
HEATED MIRRORS . . . . . . . . . . . . . . . . . . . . . . . . 1

DIAGNOSIS AND TESTING

HEATED MIRROR . . . . . . . . . . . . . . . . . . . . . . . . . 1
MIRROR MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . 1
MIRROR SWITCH. . . . . . . . . . . . . . . . . . . . . . . . . 2

REMOVAL AND INSTALLATION

INSIDE MIRROR/READING LAMP ASSEMBLY. . . 2
INSIDE MIRROR/READING LAMP

BULB/LENS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

OUTSIDE MIRROR ASSEMBLY . . . . . . . . . . . . . . 3
POWER MIRROR SWITCH . . . . . . . . . . . . . . . . . . 3

DESCRIPTION AND OPERATION

POWER MIRROR SYSTEMS

DESCRIPTION

Power mirrors are controlled by a single switch

located on the driver’s door.

OPERATION

The switch has a rocker button marked L (left) and

R (right) for mirror selection and four buttons for
mirror direction movement.

The motors which operate the mirrors are part of

the mirror assembly and cannot be replaced sepa-
rately.

NOTE: Power mirrors are only operational with the
ignition “ON”.

HEATED MIRRORS

DESCRIPTION

Heated mirrors are available with Power Mirrors

and Rear Window Defogger only.

OPERATION

The heated mirror is controlled by the rear window

defogger switch. The only time that the heated mir-
ror is on is when the rear window defogger is on. The
mirror should become warm to the touch.

DIAGNOSIS AND TESTING

HEATED MIRROR

(1) Using a ohmmeter, check Pin 1 of the mirror

motor harness connector for continuity to ground. If
OK, go to Step 2. If not OK, repair as necessary.
Refer to Group 8W, Wiring Diagrams.

(2) Activate the rear window defogger switch, use

a voltmeter and check Pin 2 for battery voltage.

(a) If OK, go to Step 3. If not OK, check fuse 5

in the Junction Block and repair as necessary.

(b) Check rear window defogger switch, refer to

Group 8N, Rear Window Defogger. If OK, go to
Step c. If not OK, replace HVAC control.

(c) If no voltage repair wire as necessary. Refer

to Group 8W, Wiring Diagrams.
(3) Remove mirror glass and check wires. If wires

are OK, replace mirror glass. If not OK, repair as
necessary or replace mirror.

MIRROR MOTOR

(1) Remove door trim panel. Refer to Group 23,

Body.

(2) Disconnect wire connector from the switch.
(3) Using two jumper wires, one connected to a 12

volt battery source, and the other connected to a good

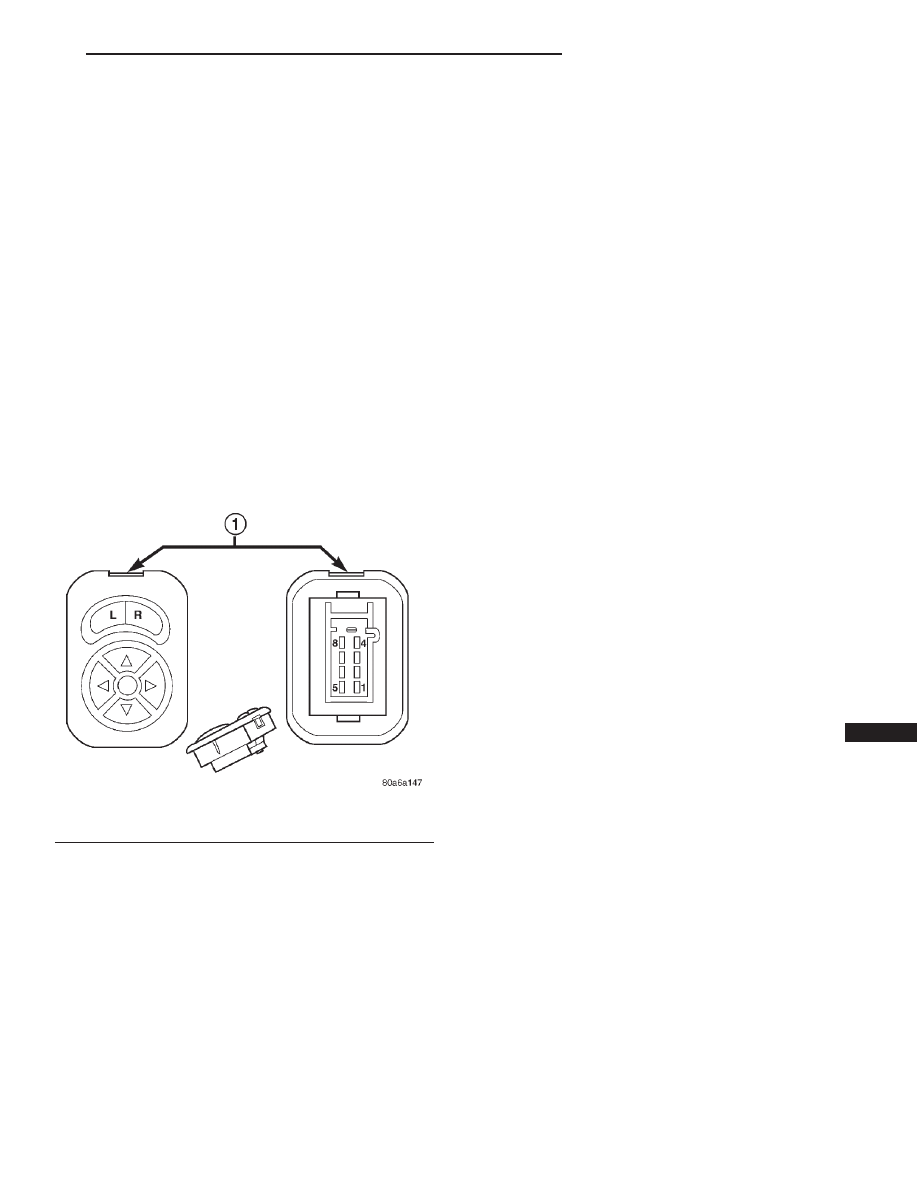

Fig. 1 Power Mirror Switch

1 – REMOVAL SLOT

JX

POWER MIRROR SYSTEMS

8T - 1

body ground. Refer to the Mirror Test (Fig. 2) for
appropriate mirror response, using the mirror switch
wiring harness connector.

(4) If test results are not obtained as shown in the

(Fig. 2), check for open or shorted circuit, or replace
mirror assembly as necessary.

MIRROR SWITCH

(1) Remove switch from door trim panel.
(2) Disconnect wire connector.
(3) Using an ohmmeter, test for continuity between

the terminals of the switch as shown in the Mirror
Switch Test (Fig. 3).

(4) If test results are not obtained as shown in the

(Fig. 3), replace the switch.

REMOVAL AND INSTALLATION

INSIDE MIRROR/READING LAMP ASSEMBLY

REMOVAL

(1) Disconnect and isolate the battery negative

remote cable (Fig. 4).

(2) Remove attaching screws from header (Fig. 5).

(3) Lower mirror, and disconnect the wire harness

connector.

(4) Remove mirror assembly.

INSTALLATION

For installation, reverse the above procedure.

MIRROR SWITCH HARNESS

CONNECTOR

12 Volt

Ground

Mirror Reaction

Left

Right

PIN 4

PIN 5

UP

PIN 8

PIN 5

UP

PIN 5

PIN 4

DOWN

PIN 5

PIN 8

DOWN

PIN 6

PIN 3

RIGHT

PIN 6

PIN 7

RIGHT

PIN 3

PIN 6

LEFT

PIN 7

PIN 6

LEFT

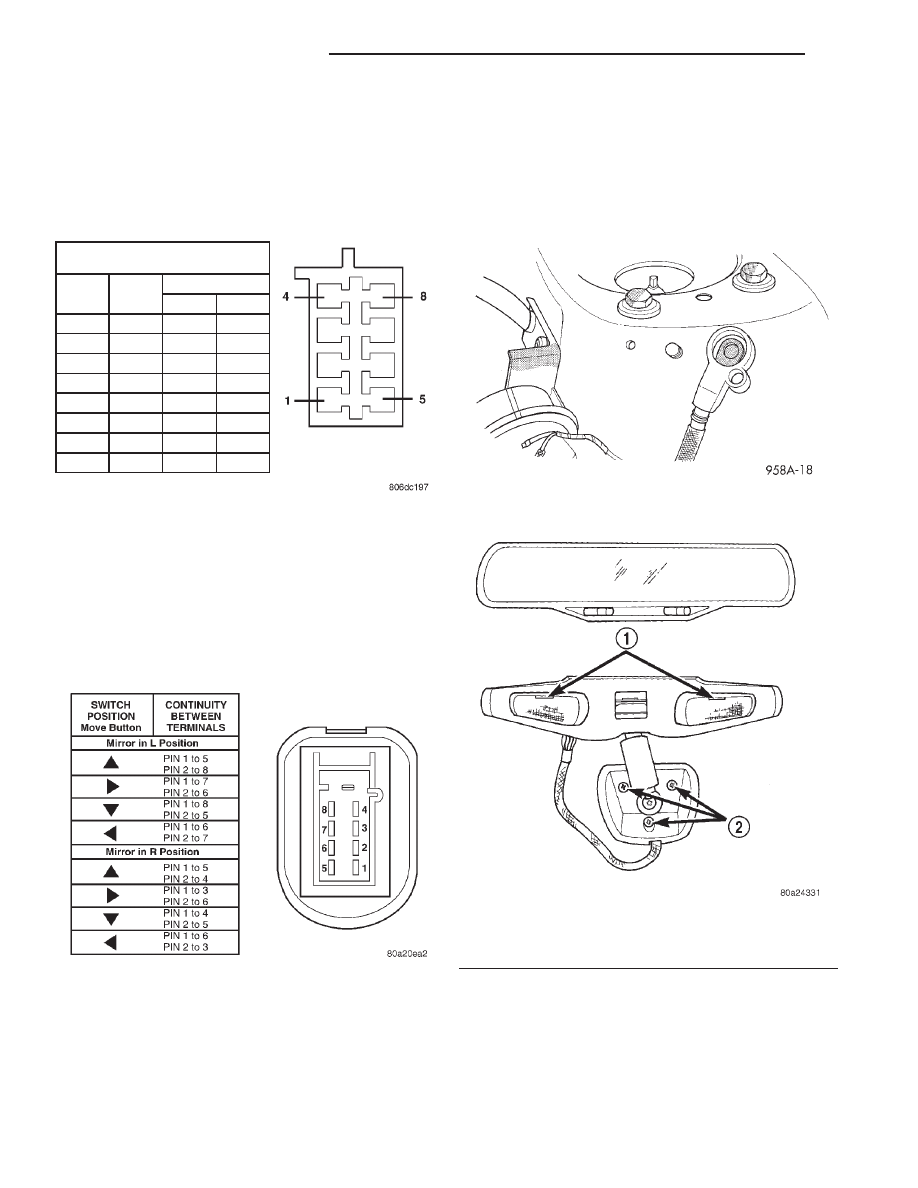

Fig. 2 Mirror Motor Test

Fig. 3 Mirror Switch Test

Fig. 4 Battery Negative Remote Cable Removal

Fig. 5 Inside Mirror/Reading Lamps

1 – PRY OFF LENS
2 – ATTACHING SCREWS

8T - 2

POWER MIRROR SYSTEMS

JX

DIAGNOSIS AND TESTING (Continued)
