Chrysler Stratus Convertible. Manual - part 265

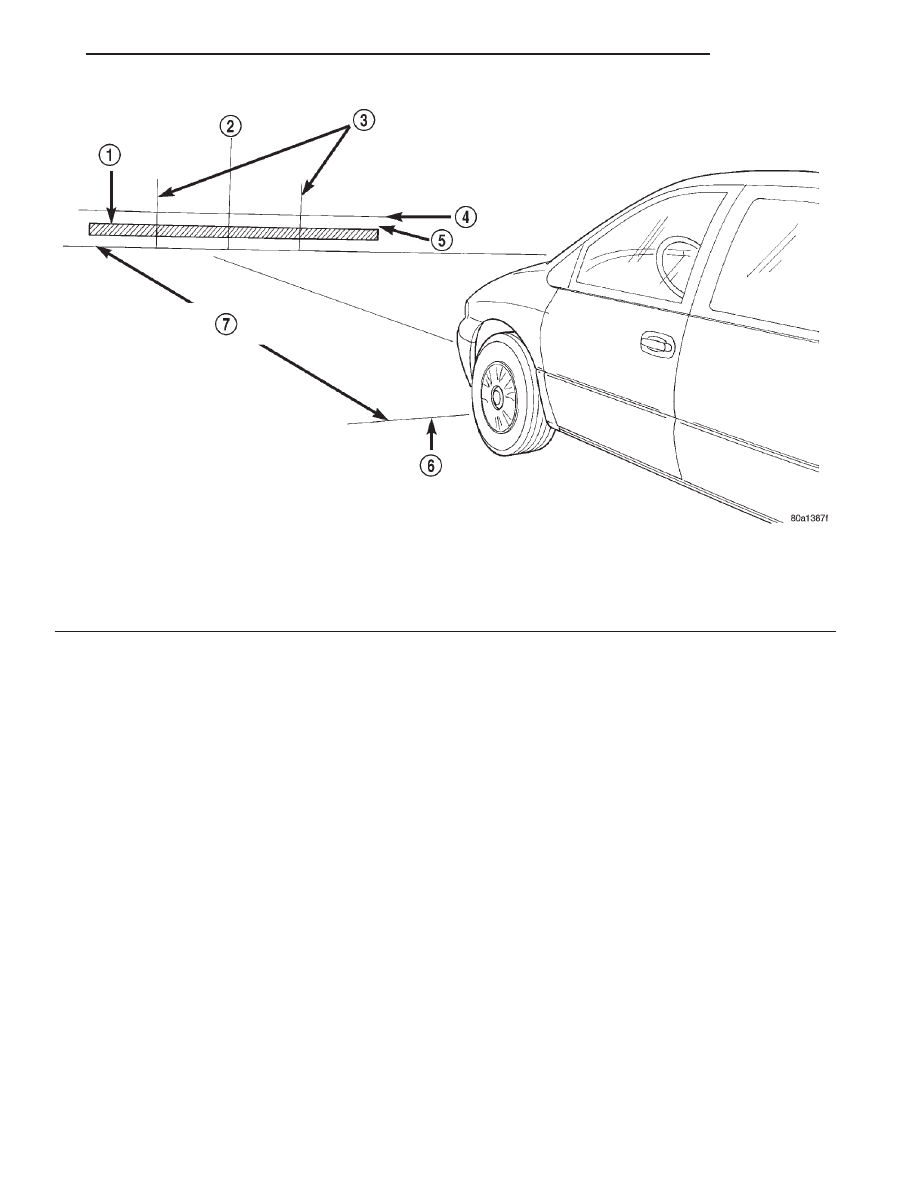

Fig. 2 Fog Lamp Alignment-Typical

1 – HIGH INTENSITY AREA
2 – CENTER OF VEHICLE
3 – VERTICAL CENTER OF FOG LAMP
4 – HORIZONTAL CENTER OF FOG LAMP

5 – 200mm (8 in.)
6 – FRONT OF FOG LAMP
7 – 10 METERS (32.8 ft.)

JX

LAMPS

8L - 5

ADJUSTMENTS (Continued)

LAMP BULB SERVICE

TABLE OF CONTENTS

page

page

REMOVAL AND INSTALLATION

HEADLAMP BULB . . . . . . . . . . . . . . . . . . . . . . . . . 6
TURN SIGNAL LAMP BULB . . . . . . . . . . . . . . . . . . 7
FRONT POSITION LAMP BULB . . . . . . . . . . . . . . . 8

SIDE TURN SIGNAL REPEATER LAMP BULB . . . . 9
Rear Fog, Tail, Stop, Turn and Backup Lamp

Bulbs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

LICENSE PLATE LAMP BULB. . . . . . . . . . . . . . . . 11

REMOVAL AND INSTALLATION

HEADLAMP BULB

REMOVAL

(1) Release hood latch and open hood.
(2) Remove headlamp module retaining screws

(Fig. 1).

NOTE: Place a towel between front fascia and
headlamp assembly to prevent vehicle paint dam-
age.

(3) Pull headlamp module away from the radiator

closure panel.

(4) Disconnect necessary electrical from back of

headlamp module.

(5) Pull back protective rubber boot seal (Fig. 2).
(6) Loosen headlamp bulb retaining ring screw

from headlamp module (Fig. 3).

(7) Remove the headlamp bulb from headlamp

module (Fig. 3).

INSTALLATION

CAUTION: Do not touch the glass of halogen bulbs
with fingers or other possibly oily surface, reduced
bulb life will result.

Fig. 1 Headlamp Module Retaining Screws

1 – MODULE SCREWS
2 – HEADLAMP MODULE

Fig. 2 Headlamp Module Orientation

1 – HEADLAMP LEVELING MOTOR
2 – HEADLAMP
3 – PROTECTIVE RUBBER BOOT
4 – FRONT POSITION LAMP
5 – HEADLAMP MODULE

8L - 6

LAMPS

JX

(1) Install headlamp bulb in module, position

retaining ring and tighten retaining screw until bulb
secure.

(2) Install rubber boot in its original position (Fig.

4).

(3) Connect electrical on back of headlamp module.
(4) Verify lamp operation.
(5) Position the headlamp module and install

retaining screws. Torque screws to 1 N·m (10in lbs.).

TURN SIGNAL LAMP BULB

REMOVAL

(1) Release hood latch and open hood.
(2) Remove the headlamp module retaining screws

(Fig. 5).

CAUTION: Place a clean shop towel between the
headlamp module and front fascia to prevent vehi-
cle paint damage.

(3) Pull the headlamp module away from the radi-

ator closure panel far enough to access the turn sig-
nal lamp bulb (Fig. 6).

(4) Rotate the turn signal lamp socket counter

clockwise one quarter turn and pull straight from the
module (Fig. 6).

(5) Rotate and pull bulb from socket.

INSTALLATION

(1) Install bulb in its socket.
(2) Verify lamp operation.
(3) Position headlamp module and install retaining

screws. Torque retaining screws to 1 N·m (10in. lbs.).

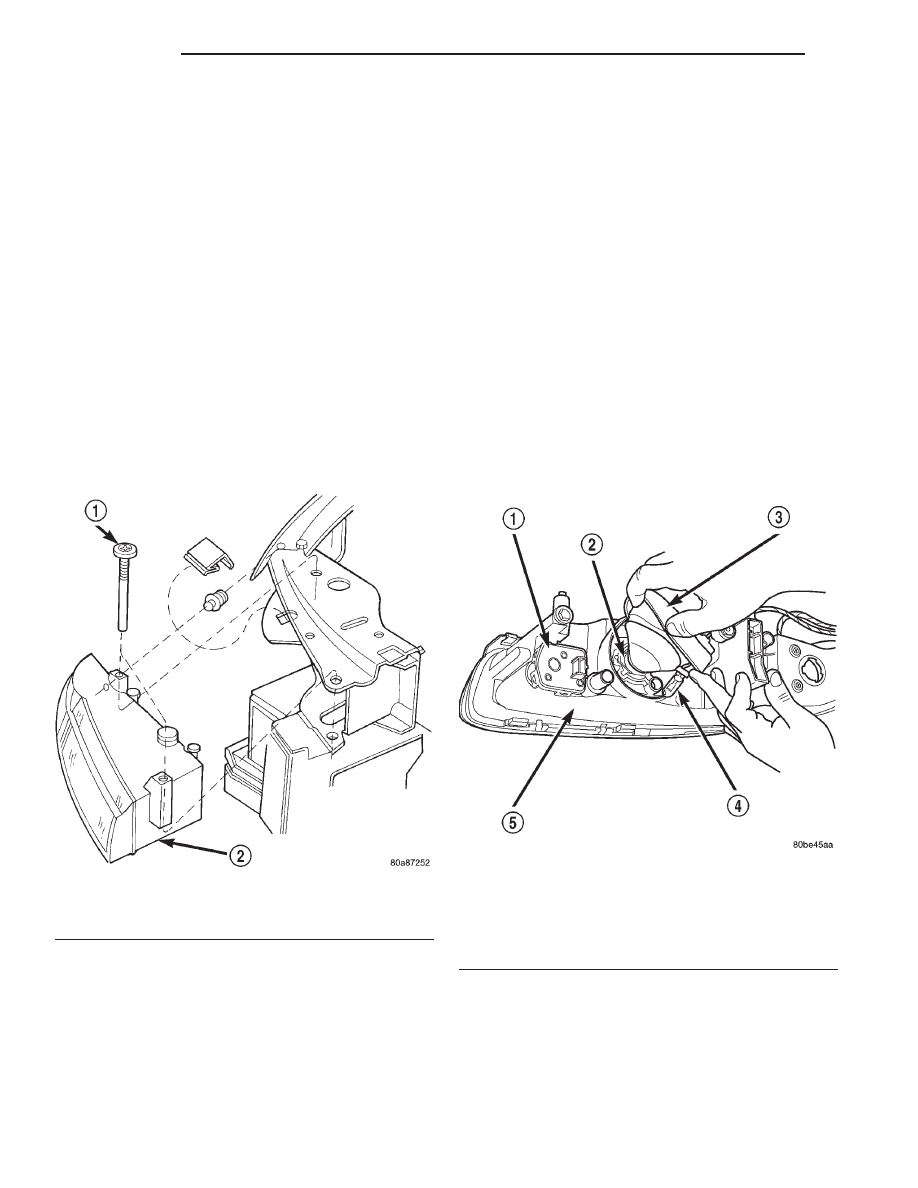

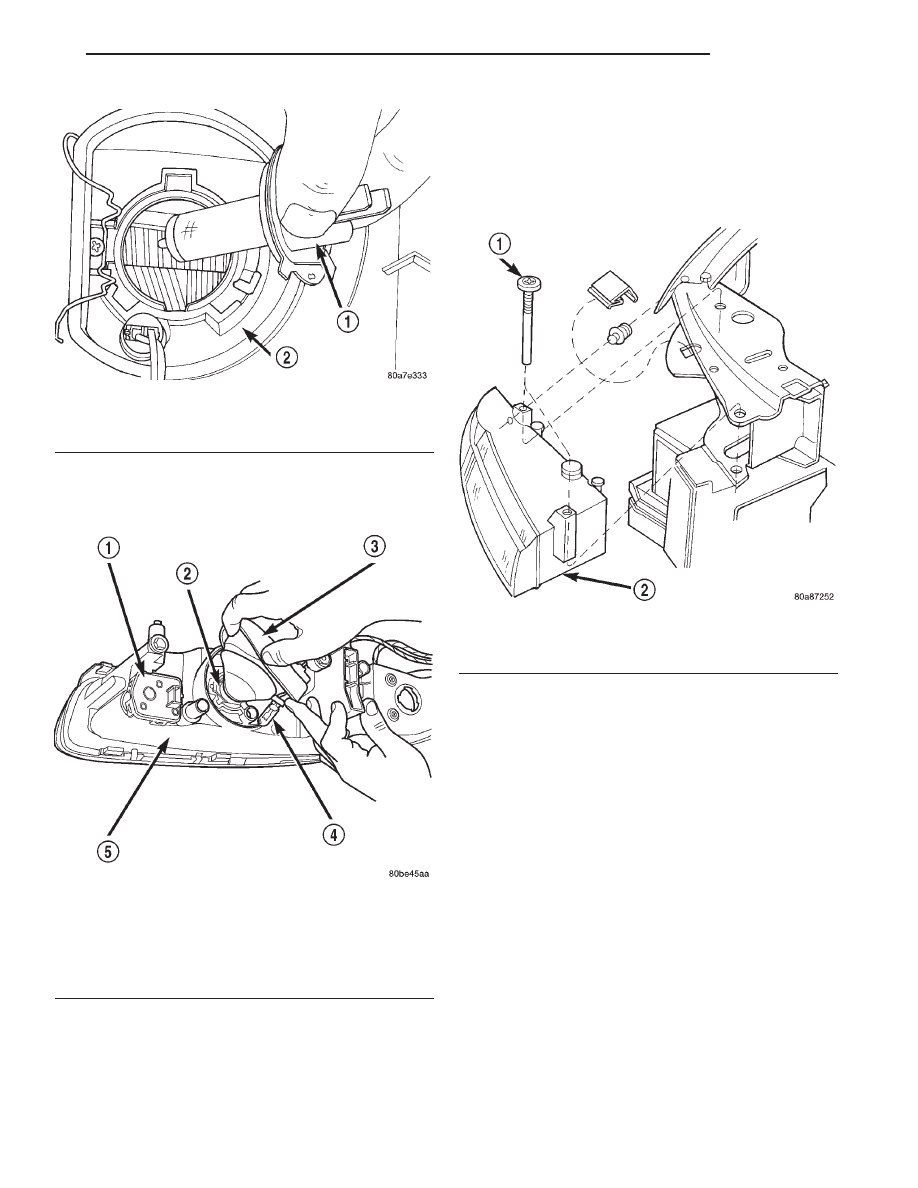

Fig. 3 Headlamp Bulb

1 – HEADLAMP BULB
2 – HEADLAMP MODULE

Fig. 4 Headlamp Module Orientation

1 – HEADLAMP LEVELING MOTOR
2 – HEADLAMP
3 – PROTECTIVE RUBBER BOOT
4 – FRONT POSITION LAMP
5 – HEADLAMP MODULE

Fig. 5 Headlamp Module Retaining Screws

1 – MODULE SCREWS
2 – HEADLAMP MODULE

JX

LAMPS

8L - 7

REMOVAL AND INSTALLATION (Continued)

FRONT POSITION LAMP BULB

REMOVAL

(1) Release hood latch and open hood.

(2) Remove headlamp module retaining screws

(Fig. 8).

NOTE: Place a towel between front fascia and
headlamp assembly to prevent vehicle paint dam-
age.

(3) Pull headlamp module away from the radiator

closure panel.

(4) Pull back protective rubber boot seal (Fig. 9).
(5) Remove front position lamp socket from head-

lamp module by pulling straight out (Fig. 9).

(6) Remove front position lamp bulb by rotating

counter-clockwise.

INSTALLATION

(1) Install bulb in socket.
(2) Verify lamp operation.
(3) Install front position lamp and socket in head-

lamp module (Fig. 10).

(4) Install protective rubber boot seal in its origi-

nal position (Fig. 10).

(5) Position the headlamp module and install

retaining screws (Fig. 11). Torque screws to 1 N·m
(10in lbs.).

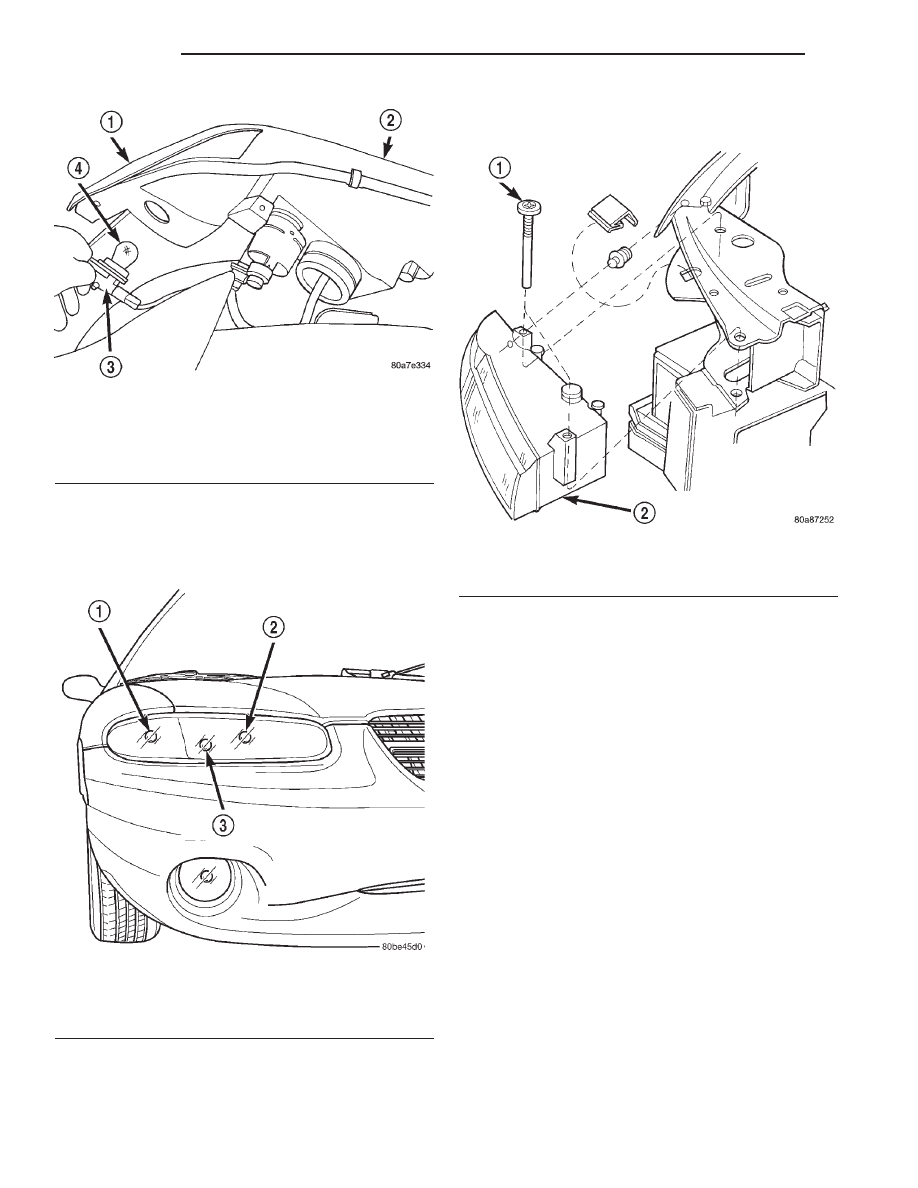

Fig. 6 Turn Signal Lamp Bulb

1 – TURN SIGNAL LAMP
2 – HEADLAMP MODULE
3 – SOCKET
4 – BULB

Fig. 7 Front Position Lamp Location

1 – PARK, TURN SIGNAL LAMP BULB
2 – HEADLAMP BULB
3 – FRONT POSITION LAMP BULB

Fig. 8 Headlamp Module Retaining Screws

1 – MODULE SCREWS
2 – HEADLAMP MODULE

8L - 8

LAMPS

JX

REMOVAL AND INSTALLATION (Continued)
