PARK AND TURN SIGNAL LAMP BULB

REMOVAL

(1) Release hood latch and open hood.
(2) Remove screws attaching headlamp module to

radiator closure panel.

(3) Remove headlamp module from radiator clo-

sure panel.

(4) Rotate socket counterclockwise one quarter

turn.

(5) Pull socket from back of lamp (Fig. 3).
(6) Pull bulb from socket.

INSTALLATION

(1) Push bulb into socket.
(2) Position socket into back of lamp.
(3) Rotate socket clockwise one quarter turn.

(4) Position headlamp module to radiator closure

panel.

(5) Install screws attaching headlamp module to

radiator closure panel.

(6) Verify proper headlamp alignment.

CENTER HIGH MOUNTED STOP LAMP
(CHMSL) BULB

The center high mounted stop lamp (CHMSL) has

no serviceable bulb. If the lamp does not function
properly, the CHMSL assembly must be replaced.

TAIL, BRAKE AND TURN SIGNAL LAMP BULBS

REMOVAL

(1) Release decklid latch and open decklid.
(2) Remove trunk lining as necessary to gain

access to tail lamp nuts.

(3) Remove plastic nuts attaching tail lamp to rear

closure panel.

(4) Remove lamp from opening in quarter panel.
(5) Rotate socket counterclockwise one quarter

turn.

(6) Pull socket from back of lamp (Fig. 4).
(7) Pull bulb from socket.

INSTALLATION

(1) Push bulb into socket.
(2) Push socket into back of lamp.
(3) Rotate socket clockwise one quarter turn.
(4) Position lamp to opening in quarter panel.
(5) Install plastic nuts attaching tail lamp to rear

closure panel.

(6) Install trunk lining.
(7) Close decklid.

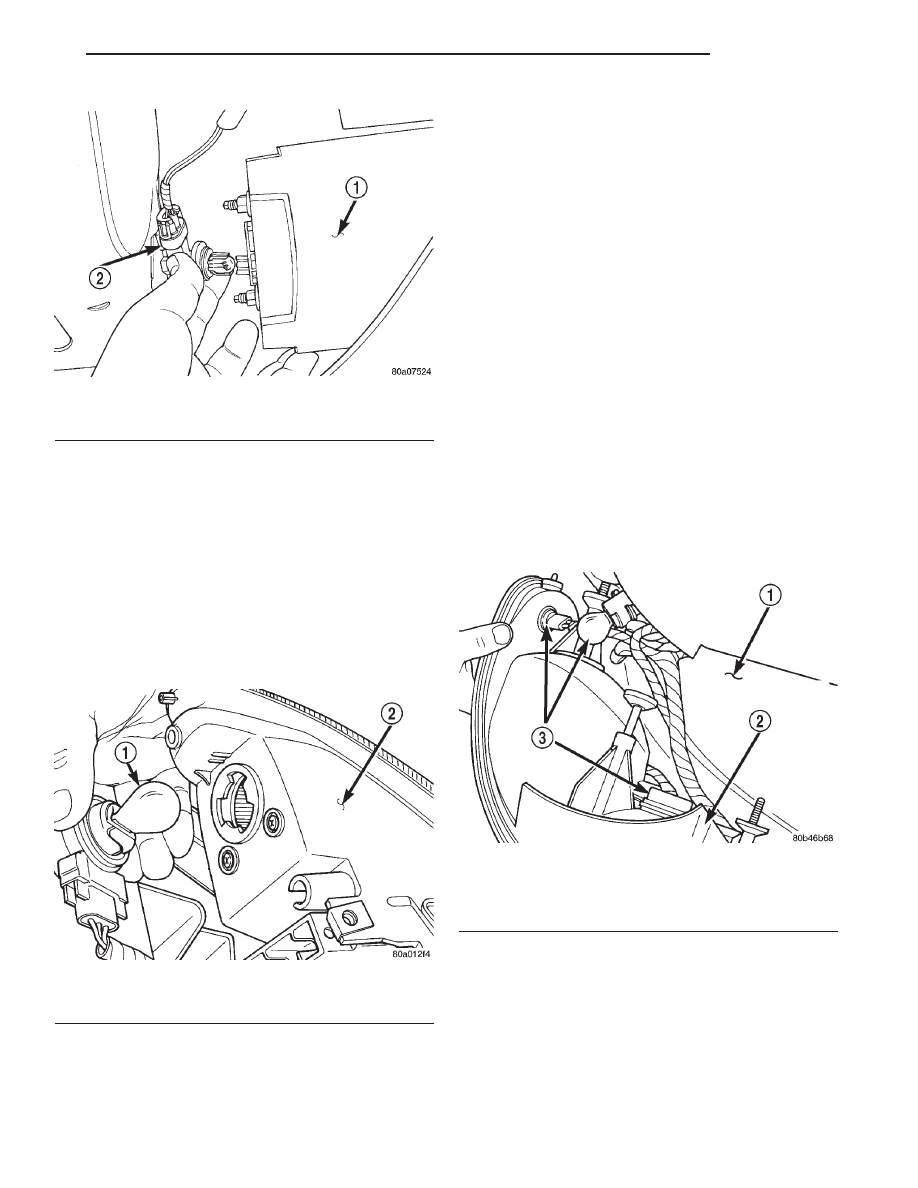

Fig. 2 Fog Lamp Bulb

1 – FASCIA FOGLAMP HOUSING
2 – FOGLAMP BULB

Fig. 3 Park and Turn Signal Lamp Bulb

1 – BULB
2 – HEADLAMP MODULE

Fig. 4 Tail, Brake, and Turn Signal Lamp Bulb

1 – REAR CLOSURE PANEL
2 – TAIL, STOP, TURN SIGNAL LAMP HOUSING
3 – BULBS

JX

LAMPS

8L - 9

REMOVAL AND INSTALLATION (Continued)

BACK-UP LAMP BULB

REMOVAL

(1) Release decklid latch and open decklid.
(2) Remove trunk lining as necessary to gain

access to tail lamp nuts.

(3) Remove plastic nuts attaching tail lamp to rear

closure panel.

(4) Remove lamp from opening in quarter panel.
(5) Rotate socket counterclockwise one quarter

turn.

(6) Pull socket from back of lamp.
(7) Pull bulb from socket.

INSTALLATION

(1) Push bulb into socket.
(2) Push socket into back of lamp.
(3) Rotate socket clockwise one quarter turn.
(4) Position tail lamp to opening in quarter panel.
(5) Install plastic nuts attaching tail lamp to rear

closure panel.

(6) Install trunk lining.

LICENSE PLATE LAMP BULB

REMOVAL

(1) Remove screws attaching license plate lamp to

rear bumper fascia.

(2) Remove license plate lamp from rear fascia.
(3) Rotate socket counterclockwise one quarter

turn.

(4) Pull socket from back of lamp (Fig. 5).
(5) Pull bulb from socket.

INSTALLATION

(1) Push bulb into socket.
(2) Push socket into back of lamp.
(3) Rotate socket clockwise one quarter turn.
(4) Position license plate lamp to rear fascia.
(5) Install screws attaching license plate lamp to

rear bumper fascia.

DOOR COURTESY LAMP BULB

REMOVAL

(1) Using a small, flat bladed tool inserted into

rear edge of door courtesy lamp lens, remove lens.

(2) Pull courtesy lamp bulb from bulb socket (Fig.

6).

INSTALLATION

(1) Push courtesy lamp bulb into bulb socket.
(2) Insert front edge of courtesy lamp lens to lamp

housing.

(3) Snap lamp lens into lamp housing.

FRONT MAP LAMP BULB

REMOVAL

(1) Using a small, flat bladed tool inserted into slot

in lamp lens, remove map lamp lens.

(2) Pull bulb from map lamp.

INSTALLATION

(1) Push bulb into map lamp.
(2) Install map lamp lens.

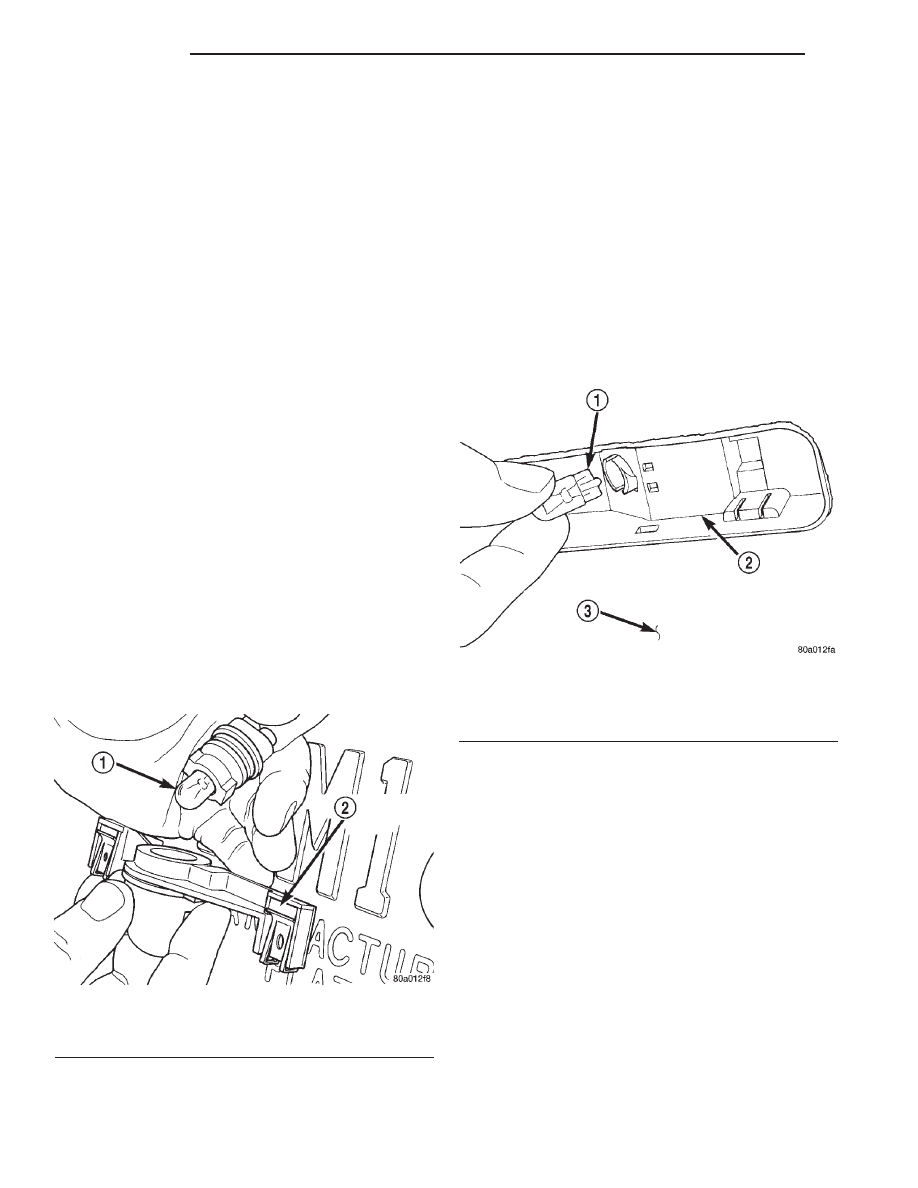

Fig. 5 License Plate Lamp Bulb

1 – BULB
2 – LICENSE PLATE LAMP

Fig. 6 Door Courtesy Lamp Bulb

1 – BULB
2 – COURTESY LAMP HOUSING
3 – DOOR TRIM PANEL

8L - 10

LAMPS

JX

REMOVAL AND INSTALLATION (Continued)

ASH RECEIVER/CUP HOLDER LAMP BULB

REMOVAL

(1) Use a small, flat bladed pry tool, insert into the

slot in lamp bezel, and push inward to release from
cubby bin.

(2) Pull lamp assembly from cubby bin.
(3) Remove lamp cover.
(4) Remove bulb.

INSTALLATION

(1) Install bulb.
(2) Install lamp cover.
(3) Position lamp assembly into cubby bin connec-

tor end first, and snap lamp into cubby bin.

FLOOR CONSOLE COURTESY LAMP BULB

REMOVAL

(1) Using a small, flat bladed tool inserted into top

edge of courtesy lamp, remove courtesy lamp from
floor console (Fig. 7).

(2) Rotate bulb socket counterclockwise one quar-

ter turn.

(3) Pull bulb socket from courtesy lamp.
(4) Pull bulb from bulb socket (Fig. 8).

INSTALLATION

(1) Push bulb into bulb socket.
(2) Push bulb socket into courtesy lamp.
(3) Rotate bulb socket clockwise one quarter turn.
(4) Position lower edge of courtesy lamp to floor

console.

(5) Snap courtesy lamp into floor console.

LIGHTED TRANSMISSION RANGE INDICATOR
LETTER BEZEL LAMP

The Lighted Transmission Range Indicator Letter

Bezel Lamp, is not a serviceable lamp. If the lamp
does not function properly, the Lighted Transmission
Range Indicator Letter Bezel assembly must be
replaced.

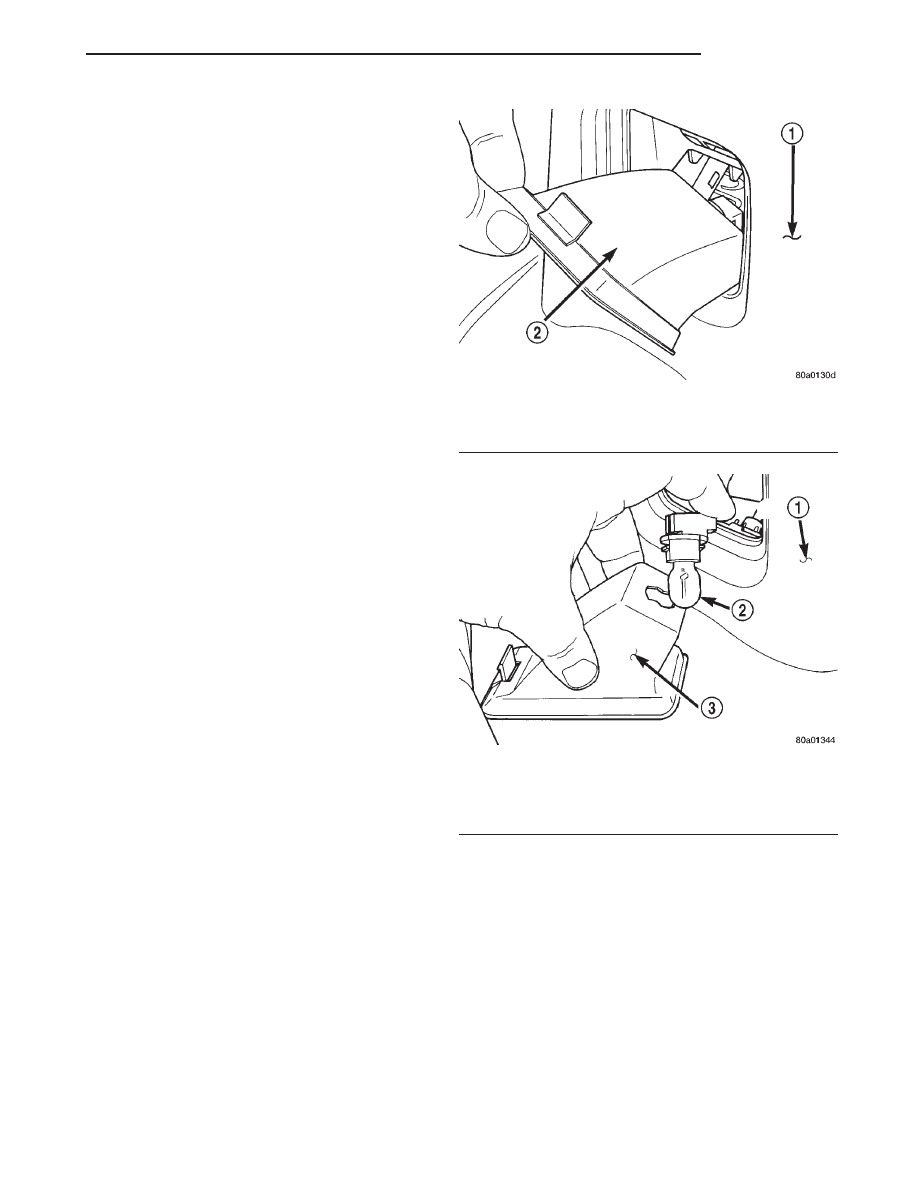

Fig. 7 Floor Console Courtesy Lamp

1 – FLOOR CONSOLE
2 – FLOOR CONSOLE COURTESY LAMP

Fig. 8 Floor Console Courtesy Lamp Bulb

1 – FLOOR CONSOLE
2 – BULB
3 – FLOOR CONSOLE COURTESY LAMP

JX

LAMPS

8L - 11

REMOVAL AND INSTALLATION (Continued)

LAMP HOUSING

TABLE OF CONTENTS

page

page

REMOVAL AND INSTALLATION

HEADLAMP MODULE . . . . . . . . . . . . . . . . . . . . . 12
FOG LAMP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
CENTER HIGH MOUNTED STOP LAMP

(CHMSL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

TAIL, BRAKE, TURN SIGNAL, BACKUP AND

SIDE MARKER LAMPS . . . . . . . . . . . . . . . . . . . 13

LICENSE PLATE LAMP . . . . . . . . . . . . . . . . . . . . 14

DOOR COURTESY LAMP . . . . . . . . . . . . . . . . . . 14
FRONT MAP LAMP . . . . . . . . . . . . . . . . . . . . . . . 15
ASH RECEIVER/CUP HOLDER LAMP . . . . . . . . . 15
FLOOR CONSOLE COURTESY LAMP . . . . . . . . . 15
LIGHTED TRANSMISSION RANGE INDICATOR

LETTER BEZEL . . . . . . . . . . . . . . . . . . . . . . . . 16

SPECIAL TOOLS

LAMP SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . 16

REMOVAL AND INSTALLATION

HEADLAMP MODULE

The headlamp module contains the park and turn

signal lamps and is serviced as an assembly.

REMOVAL

(1) Release hood latch and open hood.
(2) Remove screws attaching headlamp module to

radiator closure panel and headlamp adapter (Fig. 1).

(3) Remove headlamp module from radiator clo-

sure panel (Fig. 2).

(4) Disconnect wire connector from headlamp bulb

socket.

(5) Rotate park/turn signal lamp socket one quar-

ter turn counterclockwise.

(6) Pull park/turn signal socket from headlamp

module.

(7) Remove headlamp module from vehicle.

INSTALLATION

(1) Position headlamp module to vehicle.
(2) Push park/turn signal socket into headlamp

module.

(3) Rotate park/turn signal lamp socket one quar-

ter turn clockwise.

(4) Connect wire connector to headlamp bulb

socket.

(5) Position headlamp module to radiator closure

panel.

(6) Install screws attaching headlamp module to

radiator closure panel.

(7) Verify proper headlamp alignment.

FOG LAMP

REMOVAL

(1) Raise vehicle with suitable lifting device. Refer

to Group 0, Lubrication and Maintenance, for proper
procedures.

(2) Disconnect wire connector from fog lamp bulb.
(3) Remove nuts attaching fog lamp to front fascia.
(4) Remove fog lamp from front fascia.

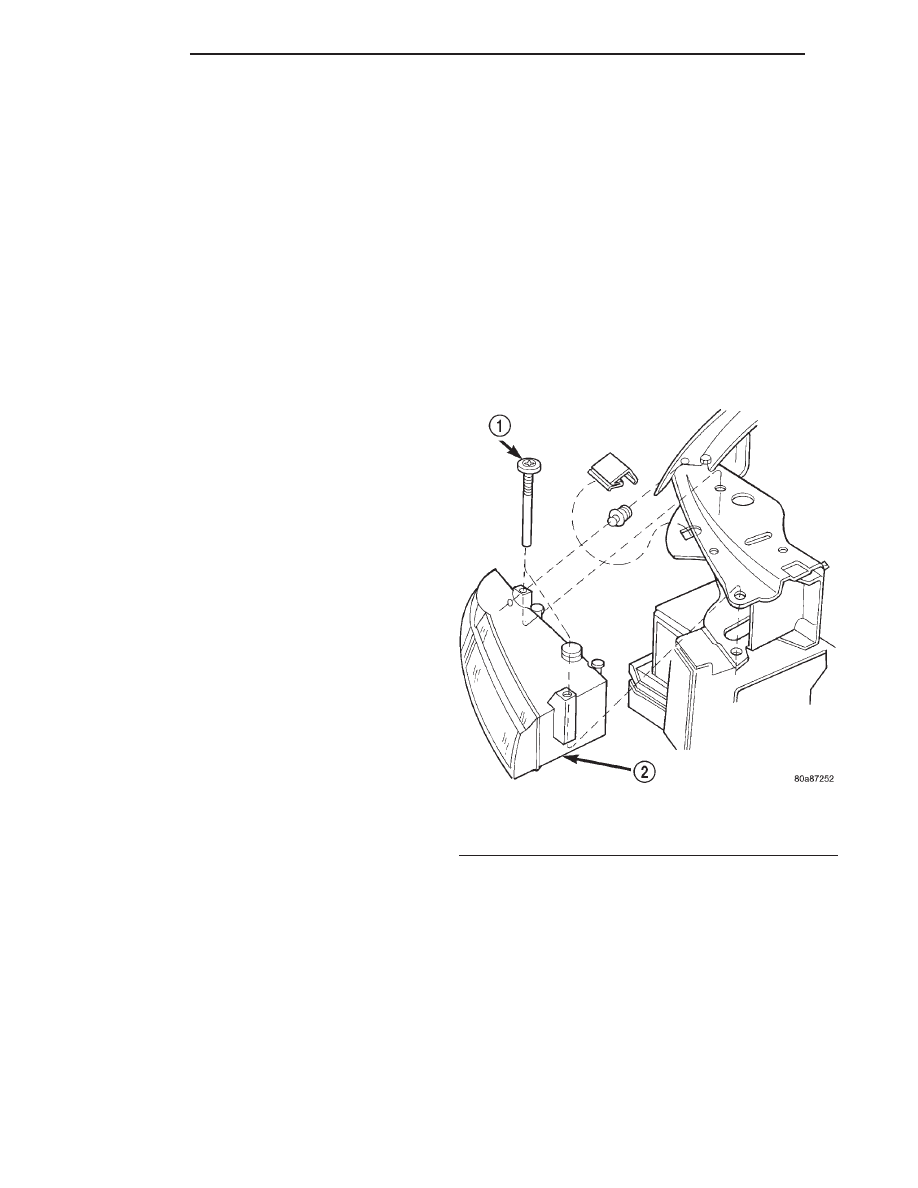

Fig. 1 Headlamp Module Screws

1 – MODULE SCREWS
2 – HEADLAMP MODULE
