INSTALLATION

(1) Place the new thermostat assembly into the

engine outlet connector. Align air bleed with notch on
the cylinder head.

(2) Install engine outlet connector onto cylinder

head and tighten bolts to 12.5 N·m (110 in. lbs.).
Connect the coolant recovery system (CRS) hose.

(3) Fill cooling system. Refer to Cooling System

Refilling in this section.

RADIATOR

REMOVAL

(1) Disconnect

negative

cable

from

auxiliary

jumper terminal.

(2) Remove air inlet resonator. Refer to Group 14,

Fuel System for procedure.

WARNING: DO

NOT

REMOVE

THE

CYLINDER

BLOCK PLUG OR THE RADIATOR DRAINCOCK
WITH THE SYSTEM HOT AND UNDER PRESSURE
BECAUSE SERIOUS BURNS FROM COOLANT CAN
OCCUR.

(3) Drain cooling system. Refer to Cooling System

Draining in this section.

(4) Remove upper radiator crossmember (Fig. 20).

Refer to Group 23, Body for procedure.

CAUTION: Plastic tanks, while stronger then brass
are

subject

to

damage

by

impact,

such

as

wrenches.

(5) Remove hose clamps and hoses from the radia-

tor.

(6) Disconnect the fan wiring connector.
(7) Remove fan module.

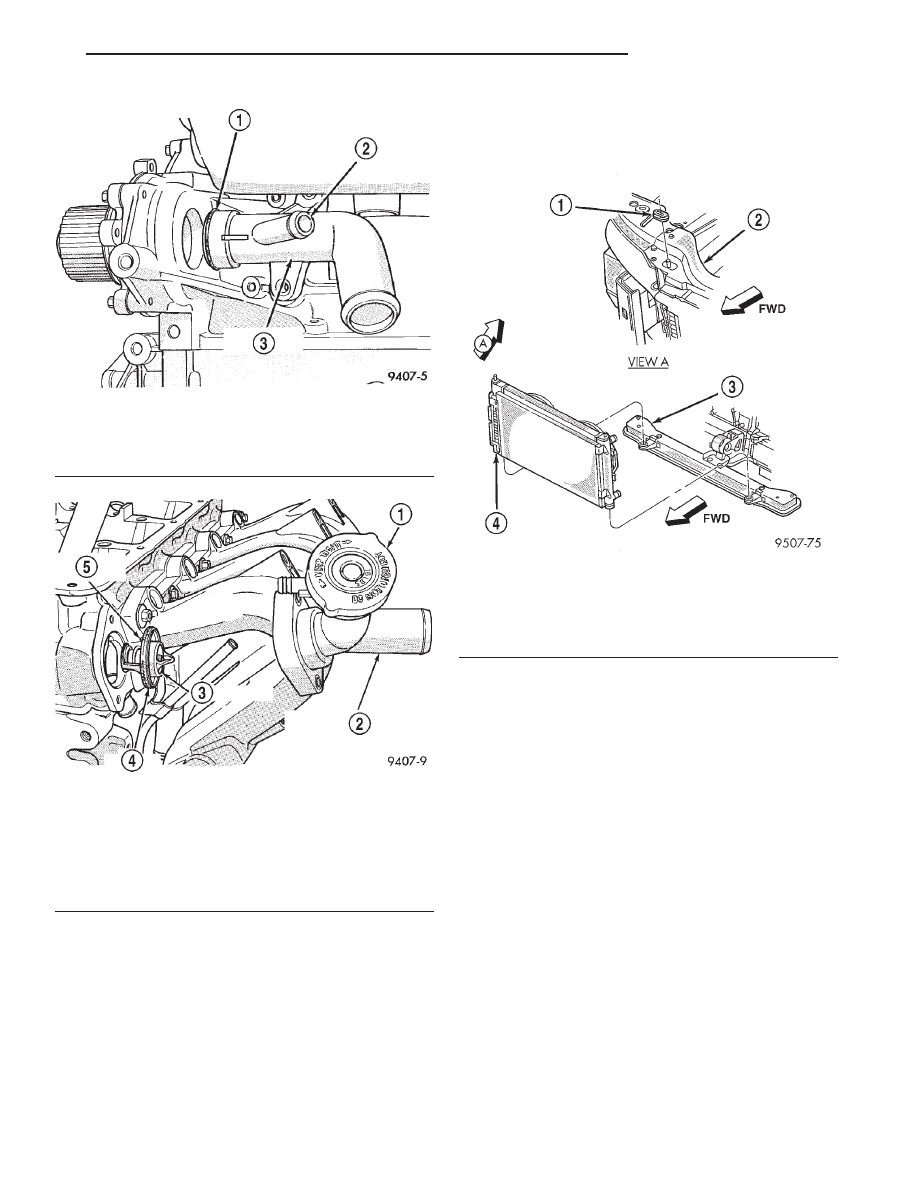

Fig. 18 Water Pump Inlet Tube—Service

1 – O-RING
2 – TO HEATER
3 – WATER PUMP INLET TUBE

Fig. 19 Thermostat/Engine Outlet Connector—2.0L

Engine

1 – PRESSURE CAP
2 – THERMOSTAT HOUSING/ENGINE OUTLET CONNECTOR
3 – THERMOSTAT
4 – O-RING
5 – VENT FACING UP

Fig. 20 Cooling Module Mounting

1 – ISOLATOR
2 – UPPER RADIATOR CROSSMEMBER
3 – LOWER RADIATOR CROSSMEMBER
4 – COOLING MODULE

JX

COOLING SYSTEM

7 - 19

REMOVAL AND INSTALLATION (Continued)

(8) Disconnect automatic transmission hoses from

cooler and plug off.

(9) Remove screw attaching support bracket for

external transmission oil cooler lines to left side of
radiator (if equipped).

(10) Disconnect the engine block heater wire, if

equipped.

CAUTION: Avoid bending the condenser inlet tube.
Care should be taken not to damage radiator or
condenser cooling fins or water tubes during
removal.

(11) Remove screw attaching support bracket for

air conditioning lines from right side of radiator.
Remove support bracket.

(12) Remove the air conditioning condenser attach-

ing screws located at the front of the radiator (Fig.
21), if equipped. It is not necessary to discharge the
air conditioning system to remove radiator.

(13) Radiator can now be lifted free from engine

compartment. Care should be taken not to dam-
age radiator cooling fins or water tubes during
removal.

INSTALLATION

(1) Slide radiator and fan module down into posi-

tion, seat the radiator assembly lower rubber isola-
tors in the mount holes provided.

(2) Attach air conditioning condenser to radiator, if

equipped. Tighten mounting screws to 5 N·m (45 in.
lbs.).

(3) Install air conditioning line support bracket

and attaching screw to right side of radiator.

(4) Connect engine block heater wire, if equipped.
(5) Connect lower radiator hose and clamp.

(6) Install external transmission oil cooler line

support bracket and attaching screw to left side of
radiator (if equipped).

(7) Connect automatic transmission hoses; tighten

hose clamps to 2.5 N·m (22 in. lbs.).

(8) Install fan module.
(9) Connect fan motor electrical connection.
(10) Install upper radiator hose. Align hose so it

does not interfere with the accessory drive belt or
engine. Position hose clamp so it will not interfere
with the hood liner.

(11) Install upper radiator crossmember. Refer to

Group 23, Body for procedure.

(12) Connect negative cable to auxiliary jumper

terminal.

(13) Fill cooling system with coolant. Refer to Cool-

ing System Refilling in this section.

(14) Operate engine until it reaches normal oper-

ating temperature. Check cooling system and auto-
matic transmission for correct fluid levels.

RADIATOR DRAINCOCK

REMOVAL

CAUTION: Plastic tanks, while stronger then brass
are

subject

to

damage

by

impact,

such

as

wrenches.

(1) Turn the draincock stem counterclockwise to

unscrew the stem. When the stem is unscrewed to
the end of the threads, pull the stem (Fig. 22) from
the radiator tank.

NOTE: To open draincock on vehicle equipped with
2.5L engine, use a 3/8 inch drive extension 3” long,
a 19mm socket with universal.

INSTALLATION

(1) Push the draincock assembly body into the

tank opening until it snaps into place.

(2) Tighten the draincock stem by turning clock-

wise to 2.0-2.7 N·m (18-25 in. lbs.) torque.

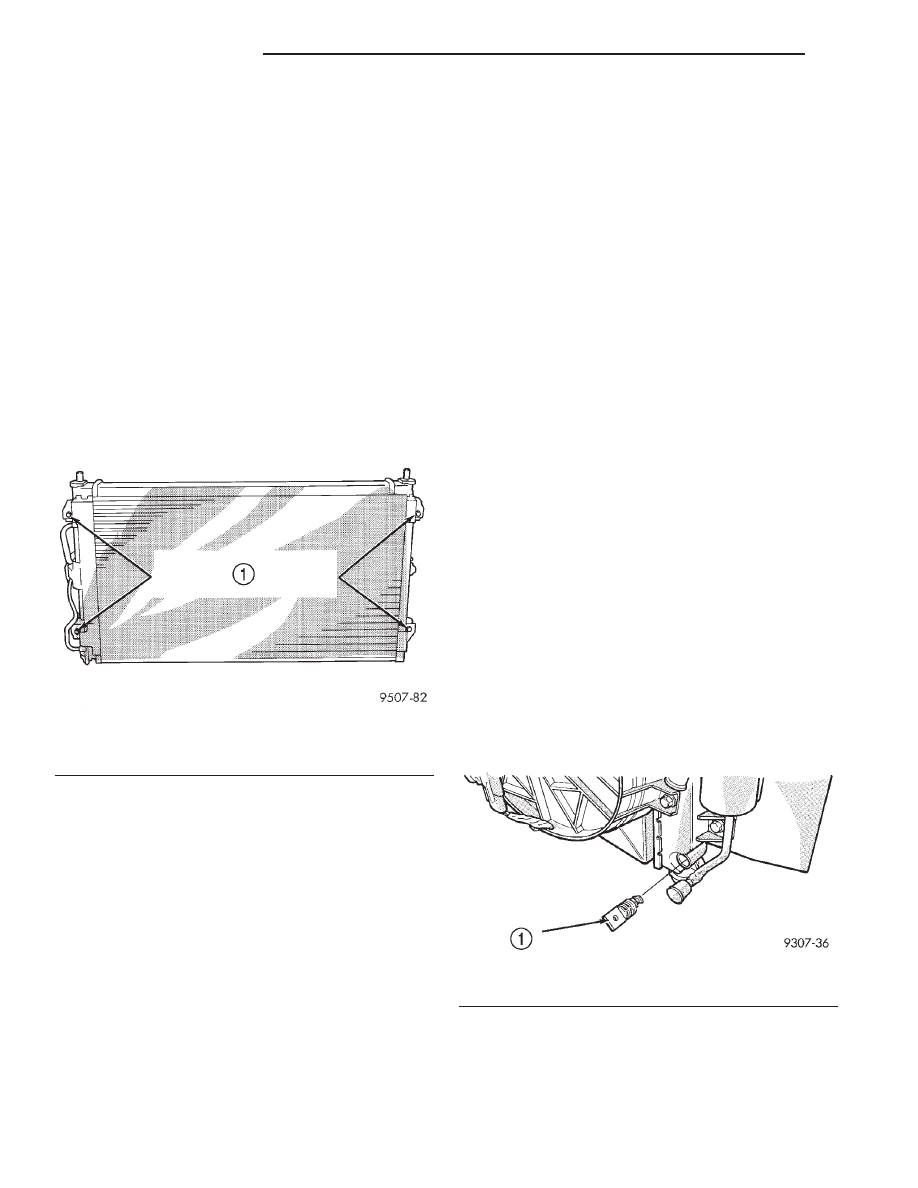

Fig. 21 A/C Condenser to Radiator Mounting Screws

1 – AIR CONDITIONING CONDENSER TO RADIATOR

MOUNTING SCREWS

Fig. 22 Draincock—Typical

1 – DRAIN COCK BODY

7 - 20

COOLING SYSTEM

JX

REMOVAL AND INSTALLATION (Continued)

RADIATOR FAN, MOTOR AND SHROUD

REMOVAL

(1) Remove upper radiator crossmember. Refer to

Group 23, Body for procedure.

(2) Disconnect fan motor electrical connector.
(3) Remove fasteners attaching fan module to radi-

ator (Fig. 24).

(4) Remove fan module.

FAN SERVICE

There are no repairs to be made to the fan. If the

fan is warped, cracked, or otherwise damaged, it
must be replaced with only the recommended part
for adequate strength, performance and safety.

(1) To remove fan from motor shaft, bench support

the motor and motor shaft while removing the fan
retaining clip, so that the shaft and motor will not be
damaged by excessive force. Surface burr removal
may be required to remove fan from motor
shaft (Fig. 23). Do not permit the fan blades to
touch the bench.

(2) To install fan on motor shaft, slide the fan over

the shaft. Support motor and shaft while installing
fan retaining clip.

FAN SHROUD

All vehicles have fan shrouds to improve fan air

flow efficiency.

The shroud supports the electric fan motor and

fan.

FAN MOTOR SERVICE

(1) Remove the motor fasteners from support.

Remove motor from support.

(2) Reverse the above procedure for Installation.

Tighten the short fan motor fasteners to 3 N·m (25
in. lbs.) and tighten the tall fan motor fasteners to 5
N·m (45 in. lbs.).

INSTALLATION

(1) Install fan module to radiator. Tighten shroud

to radiator fasteners to 7.5 N·m (65 in. lbs.) (Fig. 24).

(2) Connect fan motor electrical connector. For

wiring diagrams of fan motor systems, refer to
Group 8W, Wiring Diagrams.

(3) Install upper radiator crossmember. Refer to

Group 23, Body for procedure.

TRANSMISSION OIL COOLER EXTERNAL—
2.0L ENGINE

REMOVAL

(1) Remove the upper radiator crossmember.
(2) Remove the fan module. Refer to procedures in

this section.

(3) Loosen the cooler line bracket on the left side

of radiator.

(4) Disconnect cooler lines from cooler (Fig. 25).
(5) Remove cooler (Fig. 25).

INSTALLATION

(1) Install cooler (Fig. 25).
(2) Connect cooler lines (Fig. 25).
(3) Tighten cooler line support bracket.
(4) Install cooling fan module.
(5) Install upper radiator crossmember.
(6) Check and adjust transmission oil level.

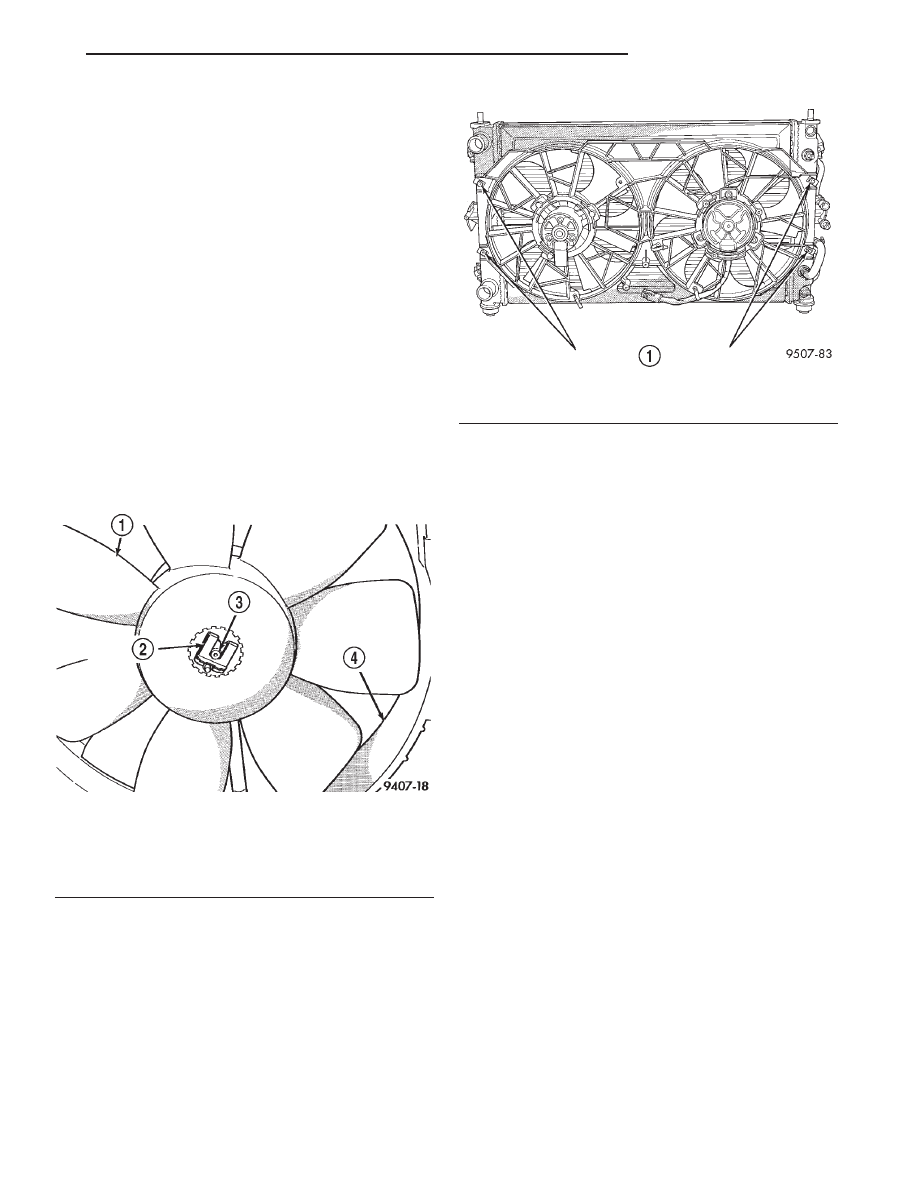

Fig. 23 Radiator Fan—Removal/Installation

1 – FAN
2 – RETAINING CLIP
3 – MOTOR SHAFT
4 – SHROUD ASSEMBLY

Fig. 24 Fan Module

1 – FAN MODULE TO RADIATOR FASTENERS

JX

COOLING SYSTEM

7 - 21

REMOVAL AND INSTALLATION (Continued)

ENGINE BLOCK HEATER

REMOVAL

(1) Drain coolant from radiator and cylinder block.

Refer to Cooling System Drain, Clean, Flush and
Refill of this section for procedure.

(2) Detach power cord plug from heater.
(3) Loosen screw in center of heater. Remove

heater assembly.

INSTALLATION

(1) Thoroughly clean core hole and heater seat.
(2) Insert heater assembly with electrical connec-

tor position at the top of the core hole.

(3) With

heater

seated,

tighten

center

screw

securely to assure a positive seal.

(4) Fill cooling system with coolant to the proper

level, vent air, and inspect for leaks. Pressurize sys-
tem with Radiator Pressure Tool before looking for
leaks.

The power cord must be secured in its retainer

clips, and not positioned so it could contact linkages
or exhaust manifolds and become damaged.

ACCESSORY DRIVE BELTS—2.0L ENGINE

AIR CONDITIONING COMPRESSOR AND
GENERATOR BELT

(1) Loosen T-Bolt locking nut (A) and pivot bolt (B)

to remove and install the Poly-V belt and/or adjust
belt tension (Fig. 26).

(2) Tighten adjusting bolt to adjust belt tension to

specification shown in Belt Tension Chart.

(3) Tighten T-Bolt locking nut (A) and pivot bolt

(B) to 54 N·m (40 ft. lbs.) (Fig. 26).

POWER STEERING PUMP BELT

(1) From the top of the vehicle loosen pivot bolt

(C).

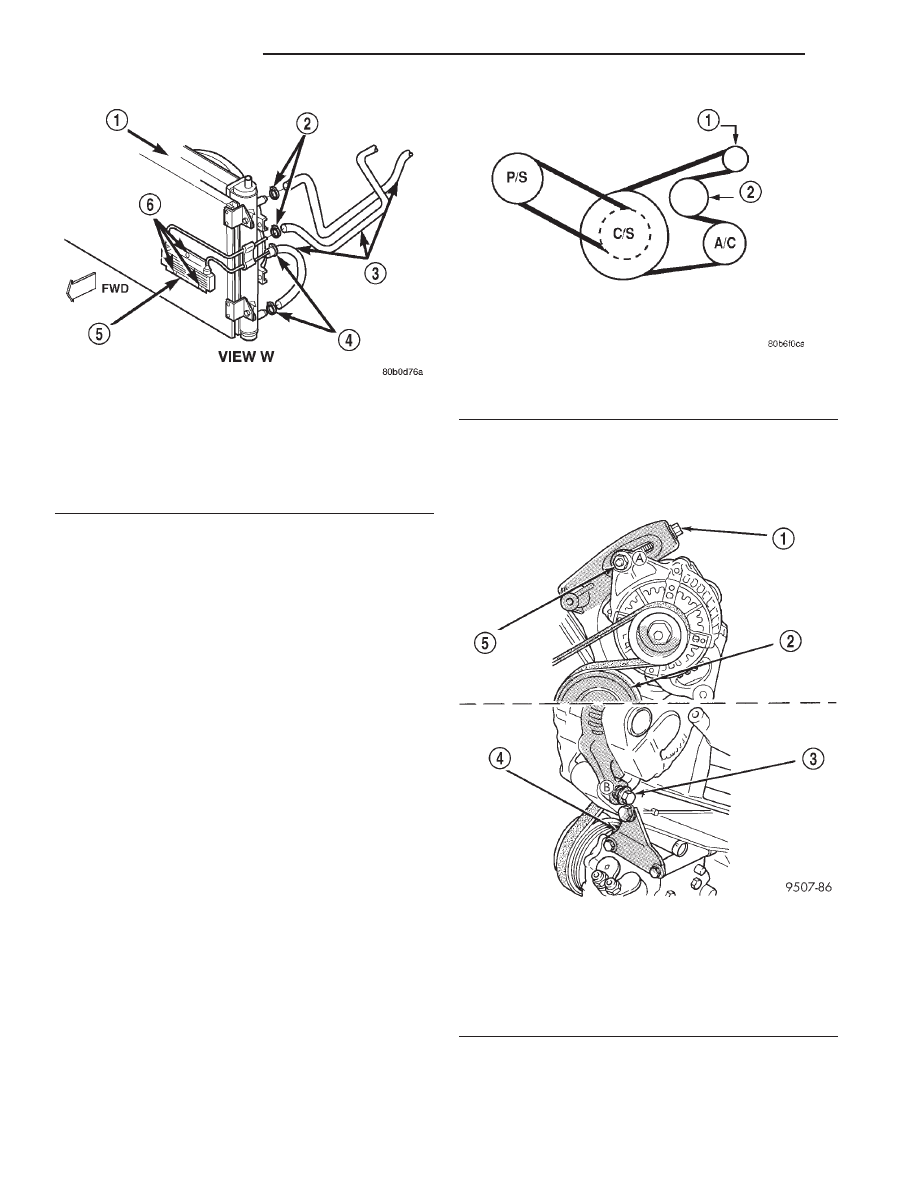

Fig. 25 Transmission Oil Cooler—2.0L Engine

1 – COOLING MODULE
2 – HOSE CLAMPS
3 – TRANSMISSION OIL COOLER HOSES
4 – HOSE CLAMPS
5 – EXTERNAL TRANSMISSION OIL COOLER
6 – RETAINING STRAPS

Accessory Drive Belt System—2.0L Engines

1 – GEN.
2 – IDLER

Fig. 26 Air Conditioning Compressor and Generator

Belt Adjustment

1 – ADJUSTING BOLT
2 – IDLER
3 – PIVOT BOLT
4 – SUPPORT BRACKET
5 – LOCK NUT
