vent the entry of foreign material into the compo-
nents.

WARNING: POWER STEERING OIL, ENGINE PARTS
AND EXHAUST SYSTEM MAY BE EXTREMELY HOT
IF ENGINE HAS BEEN RUNNING. DO NOT START
ENGINE WITH ANY LOOSE OR DISCONNECTED
HOSES. DO NOT ALLOW HOSES TO TOUCH HOT
EXHAUST MANIFOLD OR CATALYST.

REMOVE

NOTE: To remove the power steering return hose
on this vehicle, the front suspension crossmember
and steering gear will need to be lowered away
from the body of the vehicle. This is required for
access to the power steering hose connections on
the side of the steering gear. Refer to the steering
gear service procedure in this group of the service
manual for the required procedure to remove the
front suspension crossmember.

(1) Siphon all power steering fluid from the power

steering fluid reservoir.

CAUTION: Care must be used when removing
power steering fluid return hose from power steer-
ing fluid reservoir. If excessive force is used when
trying to remove hose from nipple on power steer-
ing fluid reservoir, nipple can break off of the res-
ervoir.

(2) Remove power steering fluid return hose from

nipple on power steering fluid reservoir (Fig. 7).

(3) Raise vehicle on jack stands or centered on a

frame contact type hoist. See Hoisting in the Lubri-
cation And Maintenance section in this manual, for
the required lifting procedure to be used for this
vehicle.

CAUTION: When lowering the front suspension
crossmember, its installed position on the vehicle’s
body must be marked on the crossmember before it
is lowered. Use procedure for the removal and
replacement of the steering gear that is in this
group of the service manual for the required proce-
dure to locate and lower crossmember.

(4) Lower the front suspension crossmember far

enough to gain access to the high and low pressure
ports on the steering gear.

(5) Disconnect power steering fluid return hose at

power steering cooler line (Fig. 8). Drain power steer-
ing fluid from hose.

(6) Remove power steering pressure hose routing

bracket from the power steering return hose routing
bracket on rear of engine (Fig. 9). Then remove the
bolt (Fig. 9) attaching the power steering pressure
hose routing bracket to the cylinder head.

(7) Remove the power steering return hose from

the vehicle. The power steering return hose is
removed from the bottom of the engine compartment.

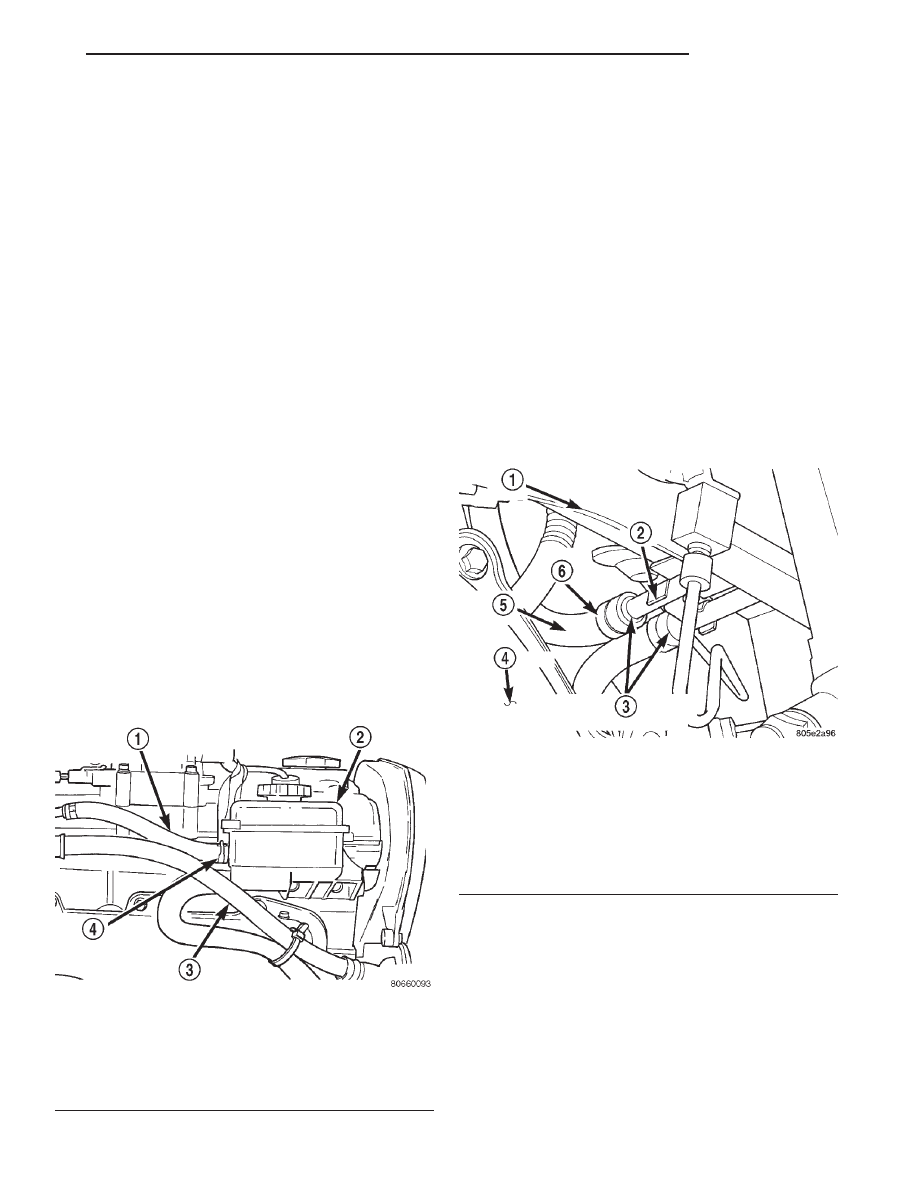

Fig. 7 Power Steering Fluid Return Hose At

Reservoir

1 – POWER STEERING FLUID RETURN HOSE
2 – POWER STEERING FLUID RESERVOIR
3 – POWER STEERING PRESSURE HOSE
4 – HOSE CLAMP

Fig. 8 Power Steering Hose Connections At Cooler

Lines

1 – LEFT FRAME RAIL
2 – CLIP
3 – POWER STEERING COOLER LINES
4 – TRANSAXLE
5 – RETURN HOSE
6 – HOSE CLAMP

JX

STEERING

19 - 5

REMOVAL AND INSTALLATION (Continued)

INSTALL

(1) Install power steering return hose on vehicle.

Power steering return hose is installed from the bot-
tom of the vehicles engine compartment using the
reverse steps of removal..

(2) Using a lint free towel, wipe clean all open

power steering hose ends, and the power steering
gear port.

(3) Install a new O-ring on the power steering

return hose to steering gear fitting.

(4) Lubricate O-ring using fresh clean power steer-

ing fluid.

(5) Install the power steering return hose on the

cooler lines (Fig. 8).

CAUTION: Hoses must remain away from exhaust
system, vehicle components and unfriendly sur-
faces causing possible damage to power steering
hoses.

(6) Correctly route power steering return hose up

to the power steering fluid reservoir, avoiding tight
bends or kinking of the hose.

(7) Install power steering return hose routing

bracket on rear of cylinder head (Fig. 9) and securely
tighten bolt. Then install the power steering pressure
hose routing bracket on the return hose routing
bracket (Fig. 9) and securely tighten attaching bolt.

CAUTION: When installing the front suspension
crossmember, it must be installed back in the same
location on the vehicle’s body as when it was orig-
inally installed when the vehicle was built. Use pro-

cedure for installing the steering gear that is in this
group of the service manual for the required proce-
dure to install and locate crossmember.

(8) Raise the front suspension crossmember and

steering gear back up into the vehicle. Refer to the
steering gear service procedure in this group of the
service manual for the required procedure to install
the front suspension crossmember.

(9) Lower vehicle.

CAUTION: Care

must

be

used

when

installing

power steering fluid return hose on power steering
fluid reservoir. If excessive force is used when try-
ing to install hose on nipple of power steering fluid
reservoir, nipple can be broken off the reservoir.

(10) Install power steering return hose on power

steering fluid reservoir fitting. Install hose clamp on
power steering return hose at power steering fluid
reservoir. Be sure hose clamp is installed on
return hose past upset bead on power steering
fluid reservoir.

(11) Start the engine and let run for a few seconds.

Then turn the engine off.

(12) Add fluid if necessary. Repeat the above pro-

cedure until the fluid level remains constant after
running the engine.

(13) Raise front wheels of vehicle off the ground.
(14) Start the engine. Slowly turn the steering

wheel right and left, lightly contacting the wheel
stops. Then turn the engine off.

(15) Add power steering fluid if necessary.
(16) Lower the vehicle and turn the steering wheel

slowly from lock to lock.

(17) Stop the engine. Check the fluid level and

refill as required.

(18) If the fluid is extremely foamy, allow the vehi-

cle to stand a few minutes and repeat the above pro-
cedure.

(19) After hose is installed, check for leaks at all

hose connections.

POWER STEERING FLUID SUPPLY HOSE (2.0L
ENGINE)

REMOVAL

(1) Using a siphon pump, remove as much power

steering fluid as possible from the remote power
steering fluid reservoir.

CAUTION: Care must be used when removing the
power steering fluid supply hose from power steer-
ing fluid reservoir. If excessive force is used when
trying to remove hose from nipple on power steer-
ing fluid reservoir, nipple can break off of the res-
ervoir.

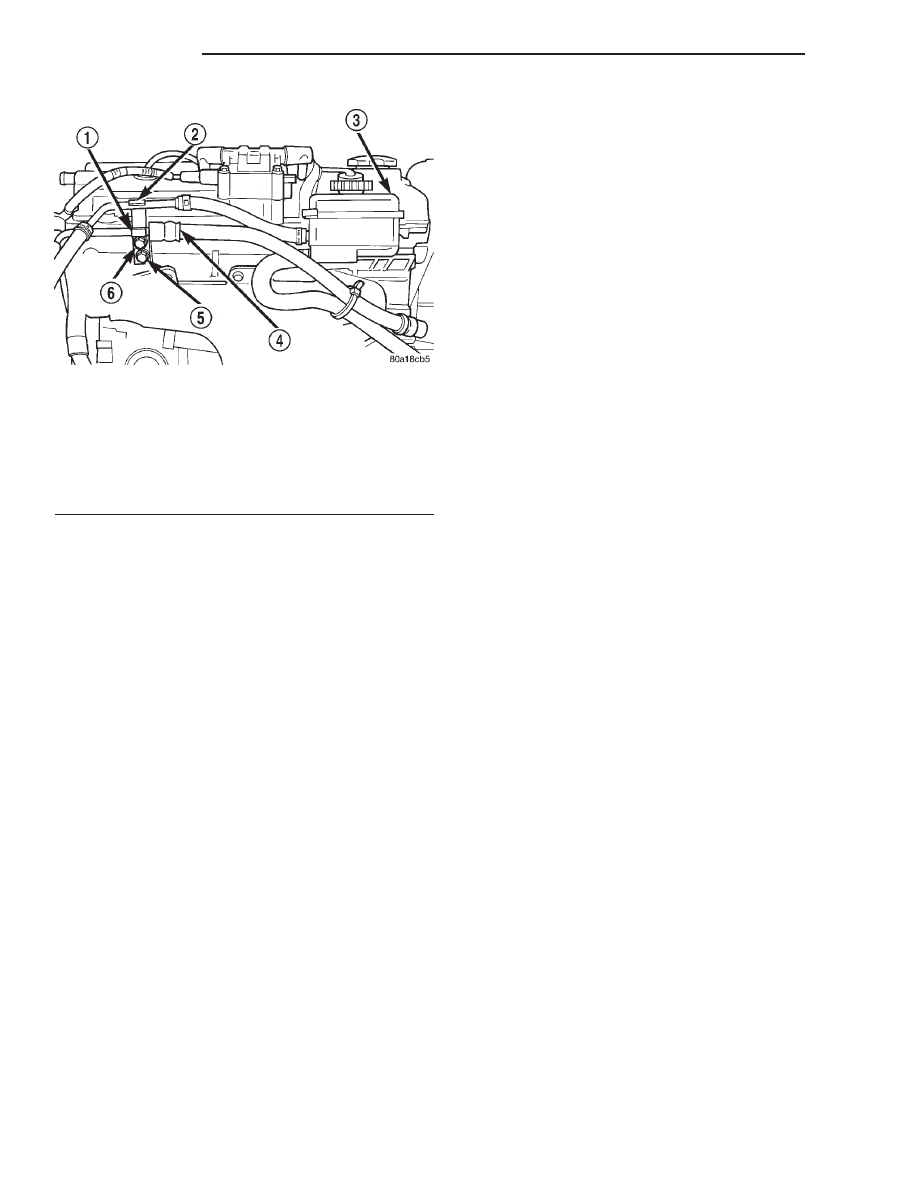

Fig. 9 Power Steering Hose Routing

1 – ROUTING BRACKET
2 – POWER STEERING RETURN HOSE AND ROUTING

BRACKET

3 – POWER STEERING FLUID RESERVOIR
4 – POWER STEERING PRESSURE HOSE
5 – BOLT
6 – BOLT TO BE REMOVED

19 - 6

STEERING

JX

REMOVAL AND INSTALLATION (Continued)

(2) Remove the tie-strap (Fig. 10) holding the

power steering fluid supply hose to the power steer-
ing pressure hose.

(3) Remove hose clamp, attaching power steering

fluid supply hose to power steering fluid reservoir
(Fig. 10). Then remove power steering fluid supply
hose from power steering fluid reservoir.

(4) Remove hose clamp, attaching the power steer-

ing fluid supply hose to the power steering pump.
Then remove power steering fluid supply hose from
power steering pump fitting.

(5) Remove power steering fluid supply hose from

engine.

INSTALLATION

(1) Install power steering fluid supply hose back

on engine making sure it is correctly routed.

CAUTION: Care

must

be

used

when

installing

power steering fluid supply hose on power steering
fluid reservoir. If excessive force is used when try-
ing to install hose on nipple of power steering fluid
reservoir, nipple can be broken off the reservoir.

(2) Install power steering fluid supply hose on

power steering fluid reservoir fitting. Install hose
clamp on power steering fluid supply hose at power
steering fluid reservoir (Fig. 10). Be sure hose
clamp is installed on supply hose past upset
bead on power steering fluid reservoir.

(3) Install power steering fluid supply hose on

power steering pump fitting. Install hose clamp on
power steering fluid supply hose at power steering
pump fitting (Fig. 10). Be sure hose clamp is
installed on power steering fluid supply hose

past upset bead on power steering pump fit-
ting.

CAUTION: The tie strap must be installed on the
power steering pressure hose and supply hose to
ensure proper routing of the hoses.

(4) Install the tie-strap (Fig. 10) holding the power

steering fluid supply hose to the power steering pres-
sure hose.

CAUTION: Do not use automatic transmission fluid
in power steering system. Only use Mopar

T

, Power

Steering Fluid, or equivalent.

(5) Fill power steering fluid reservoir.
(6) Start the engine and let run for a few seconds.

Then turn the engine off.

(7) Add fluid if necessary. Repeat the above proce-

dure until the fluid level remains constant after run-
ning the engine.

(8) Raise front wheels of vehicle off the ground.
(9) Start the engine. Slowly turn the steering

wheel right and left, lightly contacting the wheel
stops. Then turn the engine off.

(10) Add power steering fluid if necessary.
(11) Lower the vehicle and turn the steering wheel

slowly from lock to lock.

(12) Stop the engine. Check the fluid level and

refill as required.

(13) If the fluid is extremely foamy, allow the vehi-

cle to stand a few minutes and repeat the above pro-
cedure.

(14) After hose is installed, check for leaks at all

hose connections.

POWER STEERING FLUID RESERVOIR

REMOVAL

(1) Using a siphon pump, remove as much power

steering fluid as possible from the power steering
fluid reservoir.

(2) Raise vehicle.
(3) Remove hose clamp attaching power steering

fluid supply hose to fitting on power steering pump.
Let power steering fluid drain from supply hose and
power steering fluid reservoir, until reservoir is
empty.

(4) Lower vehicle.

CAUTION: Care must be used when removing and
installing power steering fluid hoses on the power
steering fluid reservoir. If excessive force is used
when trying to remove or install hoses on nipples
of power steering fluid reservoir, nipples can be
broken off the reservoir.

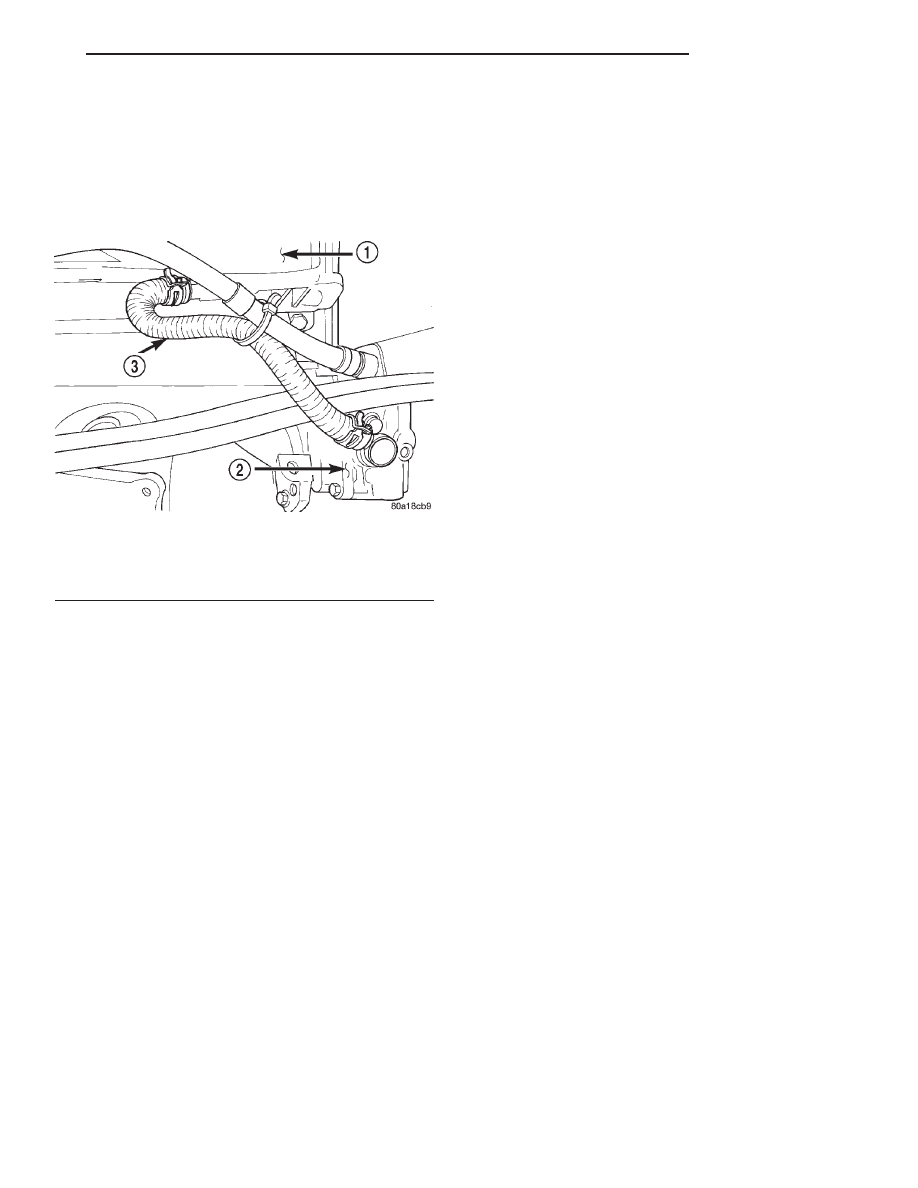

Fig. 10 Power Steering Fluid Supply Hose

1 – POWER STEERING FLUID RESERVOIR
2 – POWER STEERING PUMP
3 – POWER STEERING FLUID SUPPLY HOSE

JX

STEERING

19 - 7

REMOVAL AND INSTALLATION (Continued)

(5) Remove power steering fluid return and supply

hose, from power steering fluid reservoir.

(6) Remove bolts attaching power steering fluid

reservoir to engine.

(7) Remove power steering fluid reservoir from

vehicle.

INSTALLATION

(1) Install power steering fluid reservoir on cylin-

der head. Install and securely tighten the power
steering fluid reservoir attaching bolts.

(2) Install power steering fluid return and supply

hose, on power steering fluid reservoir fittings. Be
sure both hose clamps are installed on hose
past upset bead on power steering reservoir fit-
tings.

(3) Raise vehicle.
(4) Install power steering supply hose, on suction

fitting of the power steering pump. Be sure hose
clamp is installed on hose past upset bead on
power steering gear steel tube.

(5) Fill power steering pump fluid reservoir to the

proper level.

(6) Start the engine and let run for a few seconds.

Then turn the engine off.

(7) Add fluid if necessary. Repeat the above proce-

dure until the fluid level remains constant after run-
ning the engine.

(8) Raise front wheels of vehicle off the ground.
(9) Start the engine. Slowly turn the steering

wheel right and left, lightly contacting the wheel
stops. Then turn the engine off.

(10) Add power steering fluid if necessary.
(11) Lower the vehicle and turn the steering wheel

slowly from lock to lock.

(12) Stop the engine. Check the fluid level and

refill as required.

(13) If the fluid is extremely foamy, allow the vehi-

cle to stand a few minutes and repeat the above pro-
cedure.

SPECIFICATIONS

POWER STEERING FASTENER TORQUE
SPECIFICATIONS

DESCRIPTION

TORQUE

POWER STEERING PUMP:

Discharge Fitting . . . . . . . . . . 75 N·m (55 ft. lbs.)
Rear Bracket Mounting Bolts . . . . . . . . . 54 N·m

(40 ft. lbs.)

Front Bracket Mounting Bolts . . . . . . . . . 54 N·m

(40 ft. lbs.)

Bracket To Engine Mounting Bolts . . . . . 54 N·m

(40 ft. lbs.)

POWER STEERING FLUID HOSES:

Hose Tube Nuts . . . . . . . . . . 31 N·m (275 in. lbs.)
Return Hose Bracket To Head . . . . . . . . . 28 N·m

(21 ft. lbs.)

Pressure Hose To Return Hose Bracket . . . 9 N·m

(75 in. lbs.)

POWER STEERING FLUID RESERVOIR:

Reservoir To Mounting Bracket Or Engine . . . 28

N·m (21 ft. lbs.)

Reservoir Bracket To Engine . 28 N·m (21 ft. lbs.)

19 - 8

STEERING

JX

REMOVAL AND INSTALLATION (Continued)
