TEST 1A

IDENTIFYING CHIME SYSTEM PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

C
H

I

M

E

S
Y
S

T

E

M

210

TEST 1A

IDENTIFYING CHIME SYSTEM PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

Using a DRB verify communications with the BCM, OTIS and ATC.
If any communication problems exist . . . . . . . . . . . . .Perform ‘‘Vehicle Communication’’ TEST 1A.
Diagnostics for the chime system are separated into eight groups. Verify the failure or the customers
complaint and make sure the vehicle is experiencing the problem at this time. Choose the applicable
items from the list and perform the indicated tests.

PROBLEM WITH

PERFORM

Chime Inoperative at all times . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 2A

Chime inoperative with exterior lamps on . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 3A

Chime inoperative with driver’s seat belt unfastened . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 4A

Chime inoperative with key in ignition and drivers door open . . . . . . . . . . . . . . . . . . . . . . .TEST 5A

Chime beep request inoperative* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 6A

Chime inoperative with vehicle speed above 75 mph (120 kmh)
(Gulf Coast countries only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 7A

Chime sounds with driver seat belt fastened . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 8A

Chime sounds with driver door open. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 9A

* The chime will sound a short chime ‘‘beep’’ when a request is received from the OTIS or ATC (only
on vehicles equipped with these options).

C
H

I

M

E

S
Y
S

T

E

M

211

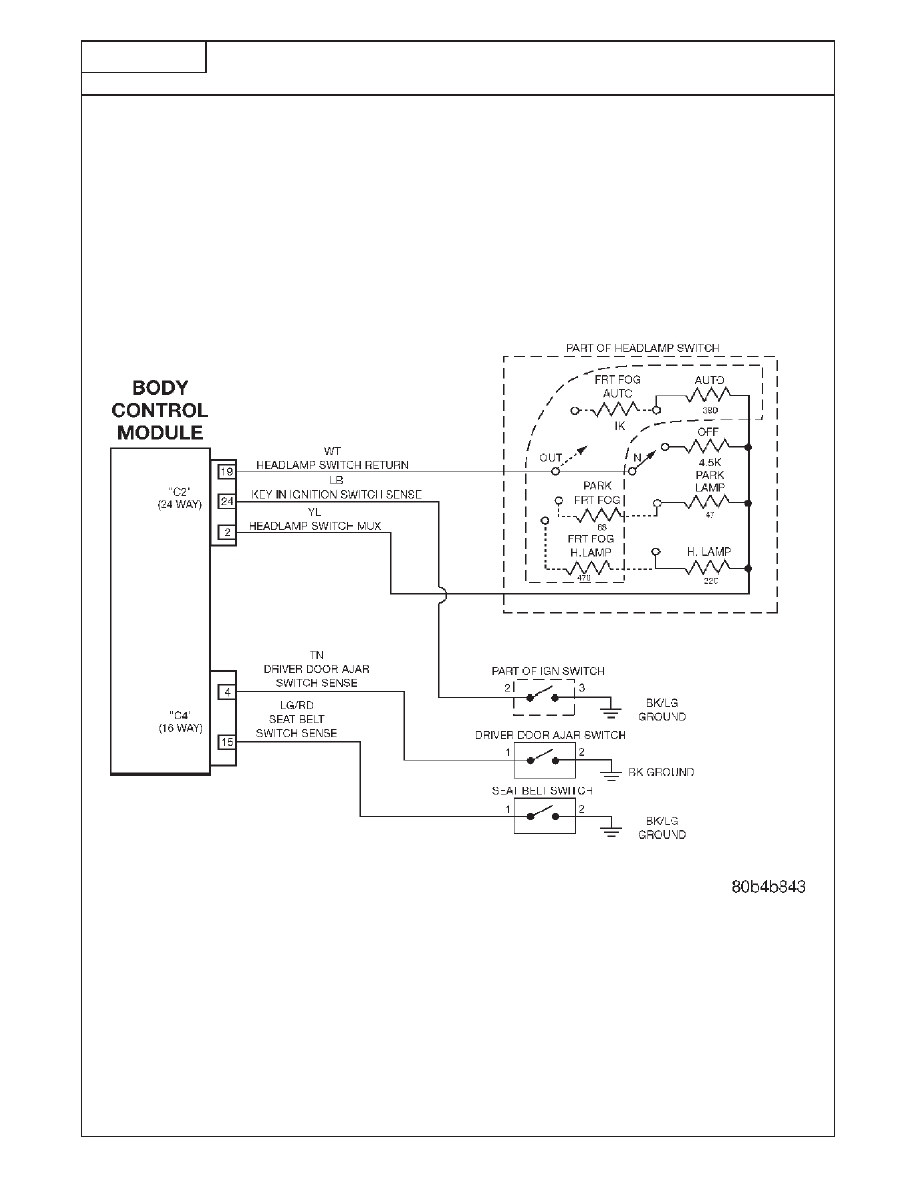

TEST 2A

REPAIRING CHIME INOPERATIVE AT ALL TIMES

Perform TEST 1A Before Proceeding

C
H

I

M

E

S
Y
S

T

E

M

212

TEST 2A

REPAIRING CHIME INOPERATIVE AT ALL TIMES

Perform TEST 1A Before Proceeding

*Perform Verification TEST VER-2A.

**Check connectors - Clean / repair as necessary.

TURN THE IGNITION

START TEST 2A.

ON.

WITH THE DRB ENTER

INSURE ALL DOORS

"BODY COMPUTER"

DOES THE CHIME

NO

REPLACE THE BODY

ARE CLOSED.

THEN "ACTUATOR

SOUND?

CONTROL MODULE.*

TESTS" AND ACTUATE

THE CHIME.

YES

TURN THE IGNITION

THE SYSTEM IS

OFF.

OPERATIONAL WITH

NO TROUBLE FOUND.

C
H

I

M

E

S
Y
S

T

E

M

213
