CHIME WARNING/REMINDER SYSTEM

CONTENTS

page

page

GENERAL INFORMATION

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . 1

DESCRIPTION AND OPERATION

EXTERIOR LAMPS LEFT ON . . . . . . . . . . . . . . . 2
FASTEN SEAT BELTS . . . . . . . . . . . . . . . . . . . . . 2
KEY LEFT IN IGNITION . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING

CHIME CONDITIONS . . . . . . . . . . . . . . . . . . . . . 2

EXTERIOR LAMPS LEFT ON . . . . . . . . . . . . . . . 3
FASTEN SEAT BELTS . . . . . . . . . . . . . . . . . . . . . 3
KEY LEFT IN IGNITION . . . . . . . . . . . . . . . . . . . . 3

REMOVAL AND INSTALLATION

BODY CONTROL MODULE REMOVAL . . . . . . . . 3
HEADLAMP SWITCH . . . . . . . . . . . . . . . . . . . . . 3
KEY-IN SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . 3
SEAT BELT BUCKLE . . . . . . . . . . . . . . . . . . . . . . 3

GENERAL INFORMATION

INTRODUCTION

WARNING:

ON VEHICLES EQUIPPED WITH AN

AIRBAG, REFER TO THE AIRBAG PORTION OF
THIS SECTION FOR STEERING WHEEL OR SWITCH
REMOVAL AND INSTALLATION PROCEDURES.

The chime warning/reminder system includes sig-

nals for fasten seat belts, exterior lamps left on and
key left in ignition (Fig. 1).

When using the scan tool (DRB), refer to the

proper Body Diagnostic Procedures Manual. Refer to
Group 8W, Wiring Diagrams for circuit information.

300M

CHIME WARNING/REMINDER SYSTEM

8U - 1

DESCRIPTION AND OPERATION

EXTERIOR LAMPS LEFT ON

An audible chime tone indicates the exterior lamps

left on.

FASTEN SEAT BELTS

A warning lamp on the instrument panel, and an

audible chime tone are used as the fasten seat belt
warning/reminder.

KEY LEFT IN IGNITION

An audible chime tone that indicates the ignition

key was left in the ignition switch.

DIAGNOSIS AND TESTING

CHIME CONDITIONS

No tone when ignition switch is turned on and
drivers seat belt is unbuckled and fully
retracted.

(1) Check driver’s seat belt retractor switch for a

ground when belt is unbuckled.

(2) Use a scan tool (DRB) to perform PCI bus diag-

nostics on the Body Control Module (BCM) for bat-
tery, ignition and seat belt switch input.

(3) Use a scan tool to perform actuator diagnostics

on BCM chime.

(4) Check for battery feed at terminal J1-7 and

ignition feed at terminal J1-5 of the BCM connector.

(5) Check for tone in any other function.

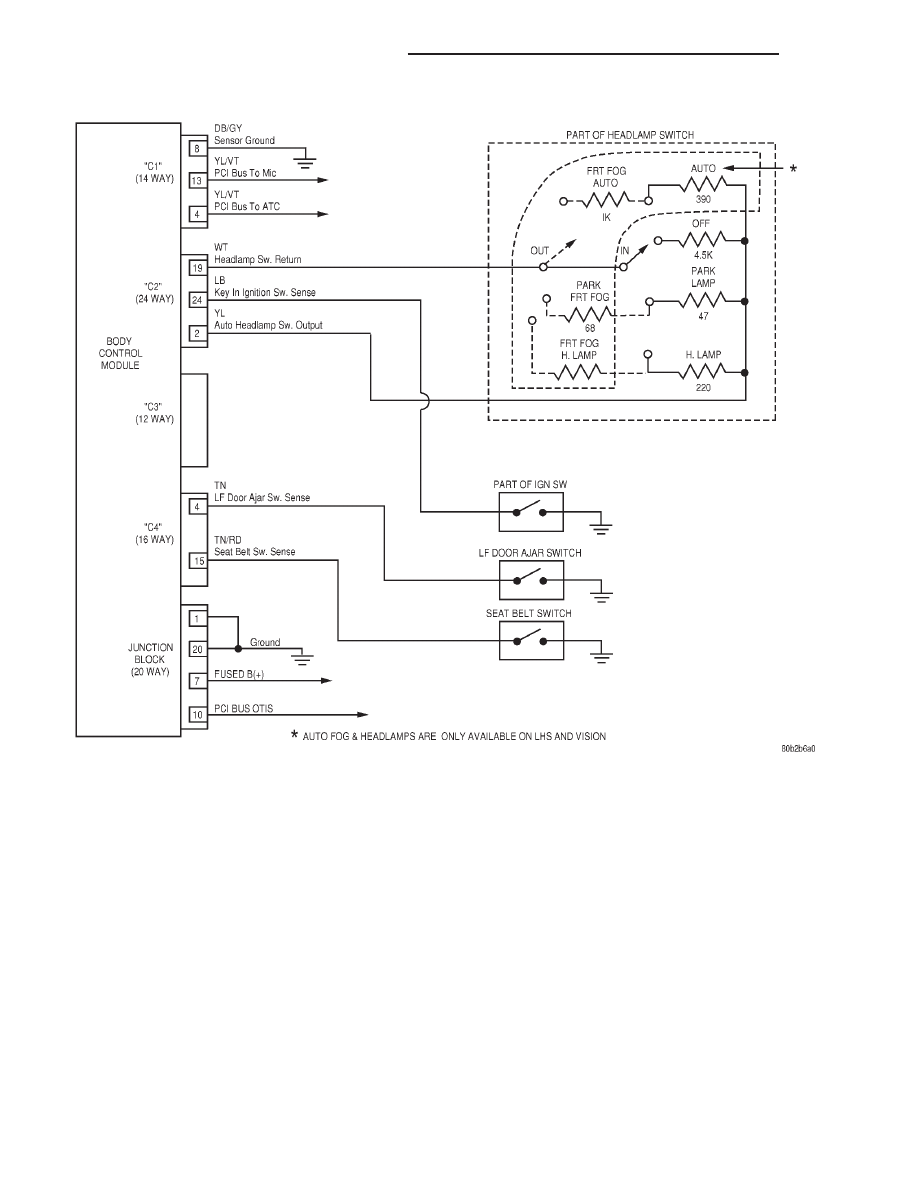

Fig. 1 Chime System Schematic

8U - 2

CHIME WARNING/REMINDER SYSTEM

300M

GENERAL INFORMATION (Continued)

No fasten seat belt lamp when ignition switch
is turned on.

(1) Use scan tool to perform PCI bus diagnostics

on BCM for battery and ignition switch input

(2) Check for burned out bulb.
(3) Using the scan tool, do the actuator test on

cluster. Refer to proper Body Diagnostic Procedures
Manual.

(4) Check for battery feed at terminal J1-7 of the

BCM connector.

(5) Check for ignition feed at terminal J1-5 of the

BCM connector.

Fasten seat belt lamp or tone continue for
more than 10 seconds after seat belts are
fastened and ignition ON.

(1) Use scan tool to perform PCI bus diagnostics

on BCM for battery and ignition switch input.

(2) Inspect the BCM connectors and wires for

proper connection.

No tone when headlamps are on, ignition
switch is OFF and driver’s door is open.

(1) Using a scan tool (DRB), check drivers door

ajar switch for good ground when driver’s door is
open.

(2) Use scan tool to perform PCI bus diagnostics

on BCM for battery, ignition switch input, headlamp
switch and driver’s door input and Chime Output
Test.

(3) Inspect BCM connectors and wires for proper

connection.

(4) Check for battery feed at terminal J1-7 of BCM

connector.

(5) Check headlamp switch.

No tone when key is left in ignition. Ignition
switch is in the OFF position and driver’s door
is open.

(1) Using a scan tool (DRB), check drivers door

ajar switch for good ground when driver’s door is
open.

(2) Use scan tool to perform PCI bus diagnostics

on BCM for battery, ignition switch input, key-in-
switch and driver’s door input and Chime Output
Test.

(3) Inspect BCM connectors and wires for proper

connection.

(4) Check for battery feed at terminal J1-7 of BCM

connector.

(5) Check key-in switch.

Chimes continue when headlamps are turned
off and/or key is removed from ignition.

(1) Use scan tool to perform PCI bus diagnostics

on BCM for headlamp or key-in-ignition inputs.

(2) Check wiring for a grounded condition between

key-in switch and BCM.

(3) Inspect the BCM connectors and wires for

proper connection.

EXTERIOR LAMPS LEFT ON

To test the headlamps left on function, remove the

ignition key, turn exterior lamps on with driver’s
door open. Chime should sound until headlamps are
turned off or drivers door is closed.

FASTEN SEAT BELTS

To test the fasten seat belt function, start with the

ignition switch in the OFF position. Turn the ignition
switch to the ON position with the driver’s seat belt
unbuckled. The seat belt warning lamp should light
for 4 to 8 seconds and the tone should sound 4 to 8
seconds.

KEY LEFT IN IGNITION

To test the key left in ignition function, the ignition

switch must be in the OFF position with key in the
ignition switch. The driver’s door must be open. The
chime should sound until key is removed from igni-
tion switch or drivers door is closed.

REMOVAL AND INSTALLATION

BODY CONTROL MODULE REMOVAL

Refer to Group 8E, Instrument Panel and Systems

for Removal and Installation procedures.

HEADLAMP SWITCH

Refer to Group 8E, Instrument Panel and Systems

for Headlamp Removal and Installation procedures.

SEAT BELT BUCKLE

Refer to Group 23, Body for Seat Belt Buckle

Removal and Installation procedures.

KEY-IN SWITCH

The Key-in switch is built into the ignition switch

assembly. Should the Key-in switch require service,
the ignition switch assembly must be replaced. Refer
to Group 8D, Ignition System for service procedures.

300M

CHIME WARNING/REMINDER SYSTEM

8U - 3
