INSTRUMENT PANEL AND SYSTEMS

CONTENTS

page

page

DESCRIPTION AND OPERATION

CLOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
ELECTRO–MECHANICAL INSTRUMENT

CLUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

REMOVAL AND INSTALLATION

ATC SUN SENSOR . . . . . . . . . . . . . . . . . . . . . . . 2

CLOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
CLUSTER LAMPS . . . . . . . . . . . . . . . . . . . . . . . . 6
TRACTION CONTROL SWITCH . . . . . . . . . . . . . . 7
UPPER RIGHT TRIM BEZEL . . . . . . . . . . . . . . . . 7

DESCRIPTION AND OPERATION

CLOCK

The clock is of analog type mounted in the instru-

ment panel center air distribution bezel (Fig. 1).

Refer to the Owner’s Manual for setting instruc-

tions.

ELECTRO–MECHANICAL INSTRUMENT CLUSTER

The mechanical instrument cluster is an electro-

mechanical module which receives most of its infor-
mation

via

the

Programmable

Communication

Interface (PCI) bus.

There are three types of clusters: (Fig. 2), (Fig. 3)

and (Fig. 4):

• Speedometer

• Tachometer

• Odometer/trip odometer

• Fuel gauge

• Temperature gauge

• Electronic transmission range
The warning and information indicators include

the following:

• Check Engine

• Airbag

• Charging system

• Low oil pressure

• High temperature

• Low fuel

• Seat belt

• Cruise

• Brake/park brake

• High beam

Fig. 1 Analog Clock

Fig. 2 Cluster – Intrepid

Fig. 3 Cluster – Concorde

Fig. 4 Cluster – LHS and 300M

300M

INSTRUMENT PANEL AND SYSTEMS

8E - 1

• Turn signals

• Door Ajar

• Decklid Ajar

• ABS (optional)

• Traction Control Active (optional)

• Traction Control Off (optional)

• Low Washer Fluid
The gauges are the magnetic air-core type. When

the ignition switch is OFF, the gauge pointers should
rest at or below the low graduation.

REMOVAL AND INSTALLATION

ATC SUN SENSOR

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post.

(2) Remove the instrument top cover, refer to (Fig.

6), (Fig. 7) and (Fig. 8).

(3) Remove the two sun sensor mounting screws.
(4) Disconnect the wire connector and remove the

sensor (Fig. 5).

INSTALLATION

For installation, reverse the above procedures.

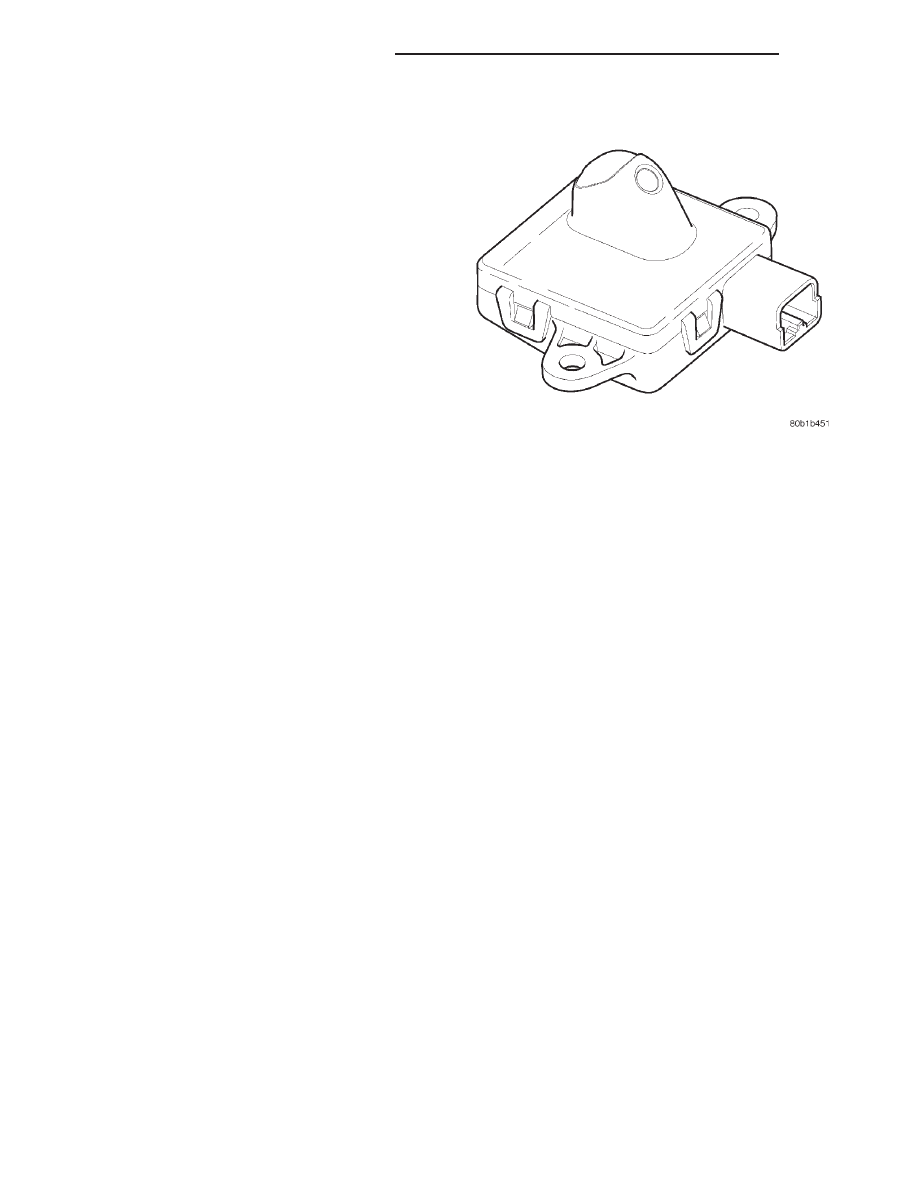

Fig. 5 ATC Sun Sensor

8E - 2

INSTRUMENT PANEL AND SYSTEMS

300M

DESCRIPTION AND OPERATION (Continued)

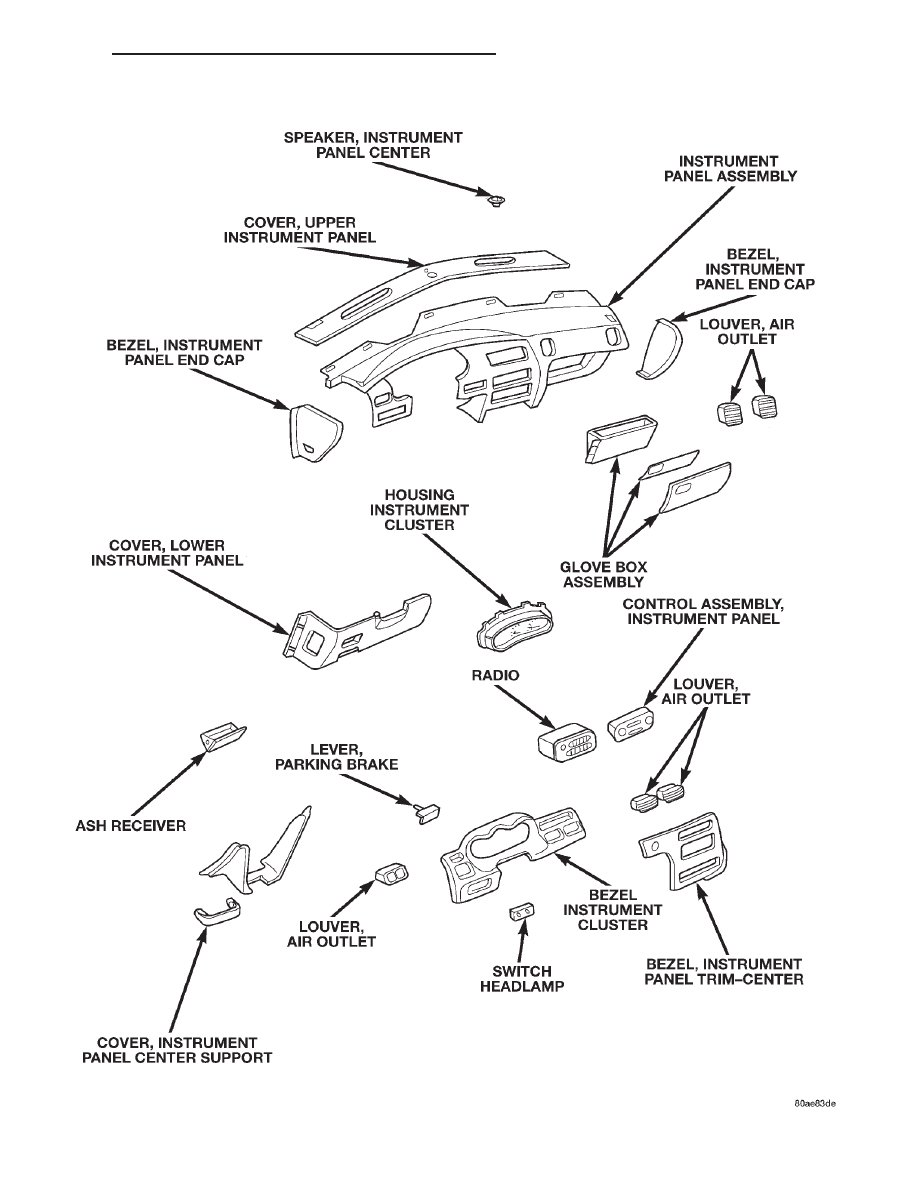

Fig. 6 Instrument Panel Components – Intrepid

300M

INSTRUMENT PANEL AND SYSTEMS

8E - 3

REMOVAL AND INSTALLATION (Continued)
