(3) Remove the instrument panel center trim bezel

and remove the two electrical connectors from the
back of the control head (Fig. 16) and (Fig. 17).

(4) From the back of the center trim bezel, remove

the six retaining screws from the heater – a/c control
head and remove from the bezel.

INSTALLATION

For installation, reverse the above procedures.

INSTRUMENT PANEL AND PAD ASSEMBLY

REMOVAL

WARNING:

DISCONNECT AND ISOLATE THE NEG-

ATIVE

BATTERY

CABLE

REMOTE

TERMINAL

BEFORE BEGINNING ANY AIRBAG SYSTEM COM-
PONENT REMOVAL OR INSTALLATION PROCE-
DURE. THIS WILL DISABLE THE AIRBAG SYSTEM.
FAILURE

TO

DISCONNECT

BATTERY

COULD

RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT
AND POSSIBLE PERSONAL INJURY. ALLOW SYS-
TEM CAPACITOR TO DISCHARGE FOR 2 MINUTES
BEFORE REMOVING ANY AIRBAG COMPONENTS.

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 18).

(2) Remove one allen screw to shifter knob.
(3) Remove left and right instrument panel end

covers.

(4) Using a trim stick (special tool #C-4755), gently

pry up on shifter bezel, disconnect two wire connec-
tors , one illumination bulb socket and remove.

(5) Remove two screws from lower instrument

panel cover (outside end) and disconnect decklid
release switch wiring connector. Pull rearward on
lower instrument panel cover releasing clips. Remove
cable to brake release handle. Pull rearward and
remove cover from vehicle.

(6) On five passenger vehicles, use trim stick to gen-

tly remove center bezel. Disconnect wire harnesses
connected to hvac control and traction control switch.

(7) Remove bezel from vehicle.

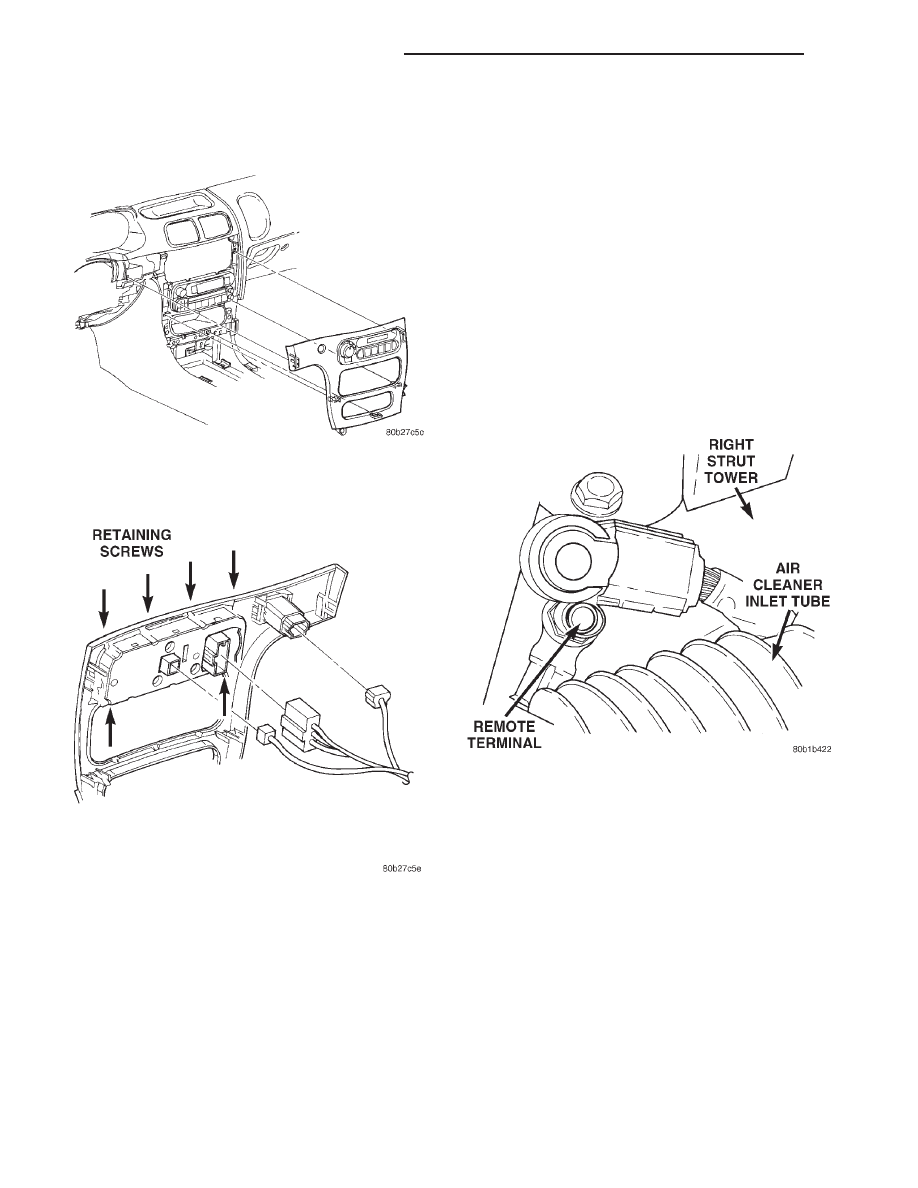

Fig. 16 Instrument Panel Center Trim Panel

Removal

Fig. 17 Heater – A/C Control Head Removal

Fig. 18 Negative Battery Cable Remote Terminal

8E - 10

INSTRUMENT PANEL AND SYSTEMS

LH

REMOVAL AND INSTALLATION (Continued)

(8) Remove two screws to left console side cover,

pull outboard and remove from vehicle.

(9) Lower glove box door. Remove two screws to

right console side cover, pull outboard and remove
from vehicle

(10) Remove two front bracket screws and two

screws inside console bin to remove console.

(11) Remove two nuts attaching center lower

instrument panel.

(12) Remove four bolts to steel reinforcement from

bottom of lower instrument panel cover and discon-
nect 16-way Diagnostic Link Connector (DLC) from
steel reinforcement.

(13) Remove steering column from vehicle. Refer to

Group 19, Steering for Removal and Installation pro-
cedures.

(14) Remove under column duct section from vehi-

cle.

(15) Remove one screw to left floor duct/silencer

pad and remove from vehicle.

(16) Disconnect two harness connectors to the hvac

housing, the Airbag Control Module (ACM) and three
ground eyelets left of the floor tunnel near the bulk-
head.

(17) Using a trim stick, gently pry out on the left

and right A-pillar trim moldings.

(18) Using a trim stick, gently pry up on the

instrument panel top cover and remove toward the
rear of vehicle.

(19) Using a trim stick, gently pry out on left and

right scuff plates and remove from vehicle.

(20) Remove three screws to right side cowl panel

and remove from vehicle.

(21) Remove three screws to left side cowl panel

and remove from vehicle.

(22) Remove right side under dash silencer/pad.
(23) Disconnect the two right side harness connec-

tors to radio antenna and amplifier DIN cable.

(24) Disconnect the left side harness connectors to

junction block and Body Control Module (BCM).

(25) Disconnect the front wiper defrost grid wire

connector.

(26) Remove one instrument panel retaining screw

behind glove box.

(27) Remove twelve instrument panel retaining

screws

(28) Pull rearward on instrument panel.
(29) Make sure that all harnesses are free and

clear from snagging.

(30) With the help of an assistant, remove instru-

ment panel from vehicle and place on bench.

(31) If replacing instrument panel and pad assem-

bly, transfer all parts to new assembly.

INSTALLATION

For installation, reverse the above procedures.

INSTRUMENT PANEL END COVERS – LEFT AND
RIGHT

REMOVAL

(1) Open the left door and pull on the access han-

dle and outlet to disengage the end cover clips. Fuse
diagram is located inside the left end cover. Fuse
Access is under the left end cover.

(2) Open the right door and remove the right end

cover by inserting a trim stick (special tool #C-4755),
between cap and instrument panel to disengage clips.

INSTALLATION

For installation, reverse the above procedures.

INSTRUMENT PANEL FLOOR BIN

REMOVAL

(1) Remove one screw and one push pin to instru-

ment panel floor bin.

(2) Pull rearward and remove the floor bin.

INSTALLATION

For installation, reverse the above procedures.

INSTRUMENT PANEL CENTER TRIM BEZEL

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 18).

(2) Remove ash receiver (if applicable).
(3) Using a trim stick (special tool #C-4755), gently

pry out on center trim bezel. Disconnect wiring con-
nectors to HVAC controls, cigar lighter/auxiliary
power outlet and traction control switch.

(4) Remove instrument panel center trim bezel.

NOTE: The traction control switch, HVAC control
head and cigar lighter/auxiliary power outlet must
be transferred to new bezel if being replaced.

INSTALLATION

For installation, reverse the above procedures

INSTRUMENT PANEL SILENCER/DUCT

REMOVAL

(1) Remove the push-in fastener under left end of

the instrument panel.

(2) Maneuver part off of the brake bracket stud

and center floor distribution duct.

(3) Remove the silencer/duct.

INSTALLATION

For installation, reverse the above procedures.

LH

INSTRUMENT PANEL AND SYSTEMS

8E - 11

REMOVAL AND INSTALLATION (Continued)

INSTRUMENT PANEL UPPER COVER

REMOVAL

(1)

Using a trim stick (special tool #C-4755), pry

up each end of the top cover disengaging clips.

(2) Lift rear edge of the top cover using a trim

stick along the rear edge of the top cover.

(3) Slide top cover rearward to disengaging the

eight clips.

(4) Remove the upper cover from vehicle.

INSTALLATION

For installation, reverse the above procedures.

ODOMETER

The instrument cluster must be removed for Odom-

eter service. Refer to Instrument Cluster Removal
and Installation procedures.

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 18).

(2) Remove instrument cluster from vehicle. Refer

to procedures in this section.

(3) Remove

five

cluster

back

cover

retaining

screws and remove the cover.

(4) Unplug connectors from printed circuit board.
(5) Remove cluster mask/lens from instrument

cluster. Refer to Mask/Lens Removal and Installation
procedures in this section.

(6) Carefully pull out subdial assembly from clus-

ter housing and remove.

(7) Remove two screws to Vacuum Fluorescent

(VF) display Odometer and remove from cluster.

INSTALLATION

For installation, reverse the above procedures.

RADIO

Refer to Group 8F, Audio System for the proper

radio removal and installation procedures.

REMOTE KEYLESS ENTRY (RKE) MODULE

Refer to Group 8P, Power Door Locks for Remote

Keyless Entry Module Removal and Installation pro-
cedures.

STOP LAMP/SPEED CONTROL CUTOUT SWITCH

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 18).

(2) Remove the left under instrument panel silenc-

er/duct.

(3) Twist and pull the switch assembly rearward

from the brake bracket. After switch is free discon-
nect the wire connector and remove switch.

INSTALLATION

For installation, reverse the above procedures.

SUBDIAL ASSEMBLY

The instrument cluster gauges are serviced as an

assembly. If replacement of one defective gauge is
required, the complete subdial assembly must be
replaced.

The instrument cluster must be removed for Sub-

dial Assembly service. Refer to Instrument Cluster
Removal and Installation procedures.

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 18).

(2) Remove instrument cluster from vehicle. Refer

to procedures in this section.

(3) Remove

five

cluster

back

cover

retaining

screws and remove the cover.

(4) Unplug connectors from printed circuit board.
(5) Remove cluster mask/lens from instrument

cluster. Refer to Mask/Lens Removal and Installation
procedures in this section.

(6) Carefully pull out subdial assembly from clus-

ter housing and remove.

INSTALLATION

For installation, reverse the above procedures.

TRACTION CONTROL SWITCH

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 18).

(2) Remove the instrument panel center trim

bezel. Refer to removal and installation procedure in
this section. Disconnect the Traction Control Switch
connector and remove.

(3) Press the tabs in at both sides of the switch

and remove the switch from the bezel.

INSTALLATION

For installation, reverse the above procedures.

Check the switch for proper operation.

TRANSMISSION RANGE INDICATOR

The instrument cluster must be removed for Trans-

mission Range Indicator service. Refer to Instrument
Cluster Removal and Installation procedures.

8E - 12

INSTRUMENT PANEL AND SYSTEMS

LH

REMOVAL AND INSTALLATION (Continued)

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 18).

(2) Remove instrument cluster from vehicle. Refer

to procedures in this section.

(3) Remove

five

cluster

back

cover

retaining

screws and remove the cover.

(4) Unplug connectors from printed circuit board.
(5) Remove cluster mask/lens from instrument

cluster. Refer to Mask/Lens Removal and Installation
procedures in this section.

(6) Carefully pull out subdial assembly from clus-

ter housing and remove.

(7) Remove two screws to Vacuum Fluorescent

(VF) display Transmission Range Indicator and
remove from cluster.

INSTALLATION

For installation, reverse the above procedures.

TRIP RESET KNOB

The instrument cluster must be removed for Trip

Reset Knob service. Refer to Instrument Cluster
Removal and Installation procedures.

REMOVAL

(1) Open hood and disconnect the negative battery

cable remote terminal from the remote battery post
(Fig. 18).

(2) Remove instrument cluster from vehicle. Refer

to procedures in this section.

(3) Remove

five

cluster

back

cover

retaining

screws and remove the cover.

(4) Remove nine screws to Printed Circuit Board

and remove.

(5) Gently pull Trip Reset Knob from mask/lens

assembly and remove.

INSTALLATION

For installation, reverse the above procedures.
