AUTOMATIC SHUTDOWN RELAY

The relay is located in the Power Distribution Cen-

ter (PDC) (Fig. 28). For the location of the relay
within the PDC, refer to the PDC cover for location.
Check electrical terminals for corrosion and repair as
necessary.

CAMSHAFT POSITION SENSOR—2.7L

The camshaft position sensor is mounted in the

front of the timing case cover (Fig. 29).

REMOVAL

(1) Disconnect electrical connector from sensor.
(2) Loosen camshaft position sensor screw.
(3) Without pulling on the connector wires, pull

the sensor up out of the chain case cover.

INSTALLATION

(1) Install sensor in the chain case cover and push

sensor down until contact is made with the timing
chain cover. While holding the sensor in this position,
install and tighten the retaining bolt to 12 N·m (105
in. lbs.) torque.

(2) Attach electrical connector to sensor.

CAMSHAFT POSITION SENSOR—3.2/3.5L

The camshaft position sensor is installed in the

timing belt housing cover above the left camshaft
sprocket (Fig. 30).

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove the upper intake plenum, refer to

Group 11, Intake and Exhaust System.

(3) Disconnect electrical connector from sensor.
(4) Remove camshaft position sensor screw.
(5) Pull sensor up out of the timing belt housing

cover.

INSTALLATION

If the removed sensor is reinstalled, clean off

the old spacer on the sensor face. Attach a NEW
SPACER to the face of the sensor before instal-
lation. If installing a new sensor, confirm that the
paper spacer is attached to the face (Fig. 31).

(1) Install sensor in the timing belt housing and

push sensor down until contact is made with the
camshaft sprocket. While holding the sensor in this
position, install and tighten the retaining bolt to 12
N·m (105 in. lbs.) torque.

(2) Attach electrical connector to sensor.
(3) Install the upper intake plenum, refer to Group

11, Intake and Exhaust System.

(4) Connect the negative battery cable.

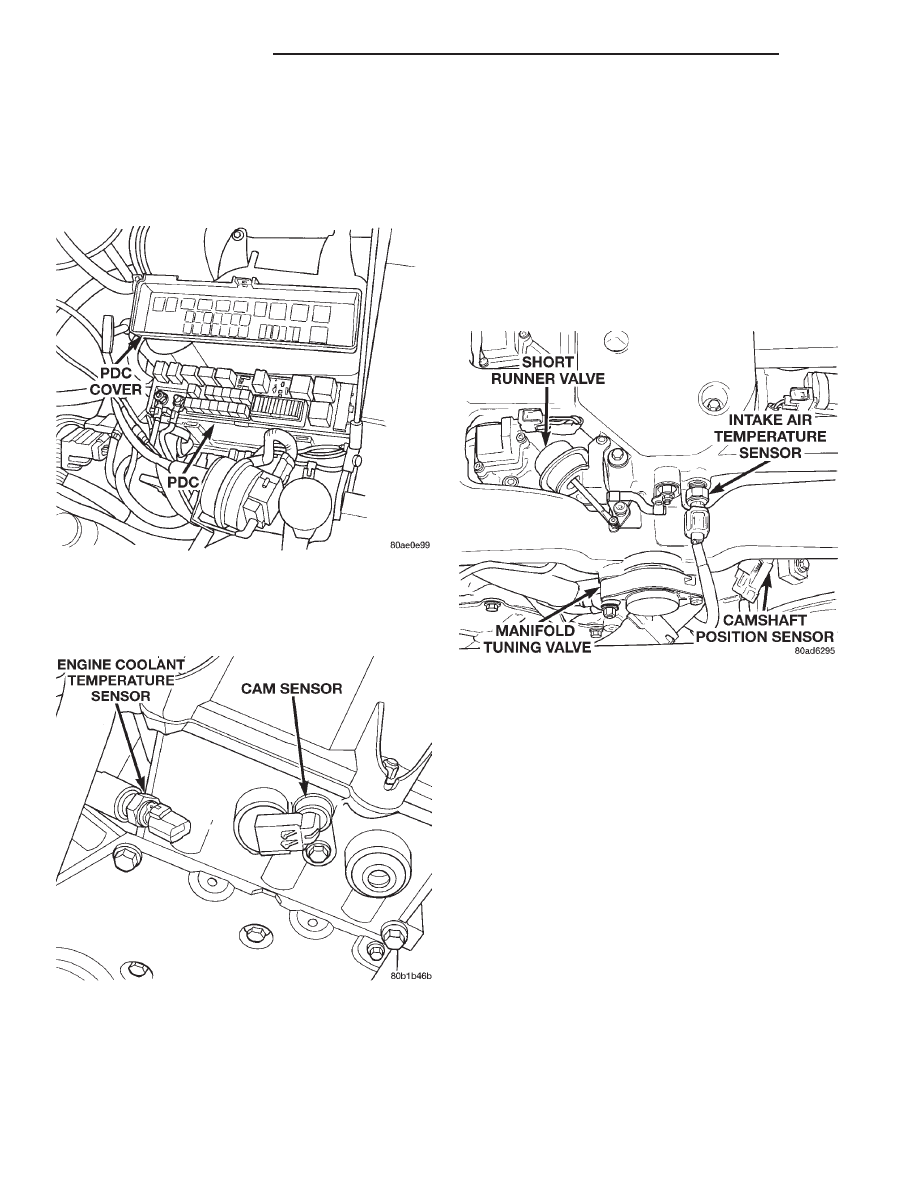

Fig. 28 Power Distribution Center (PDC)

Fig. 29 Camshaft Position Sensor Location

Fig. 30 Camshaft Position Sensor

8D - 12

IGNITION SYSTEM

300M

REMOVAL AND INSTALLATION (Continued)

CRANKSHAFT POSITION SENSOR

The crankshaft sensor is located on the passengers

side of the transmission housing, above the differen-
tial housing (Fig. 32). The bottom of the sensor sits
above the drive plate.

REMOVAL

(1) Disconnect electrical connector from crankshaft

position sensor.

(2) Remove sensor mounting screw. Remove sensor.

INSTALLATION

(1) Install sensor
(2) Install sensor and push sensor down until con-

tact is made with the transmission case. While hold-
ing the sensor in this position, install and tighten the
retaining bolt to 12 N·m (105 in. lbs.) torque.

ENGINE COOLANT TEMPERATURE SENSOR

The engine coolant sensor is located next to the

thermostat housing (Fig. 33) or (Fig. 34).

REMOVAL

(1) With the engine cold, disconnect coolant sensor

electrical connector.

(2) Remove coolant sensor.

INSTALLATION

(1) Install coolant sensor. Tighten sensor to 28

N·m (20 ft. lbs.) torque.

(2) Attach electrical connector to sensor.

KNOCK SENSOR

The engine uses one knock sensors. The sensor is

bolted into the cylinder block, directly below the
intake manifold.

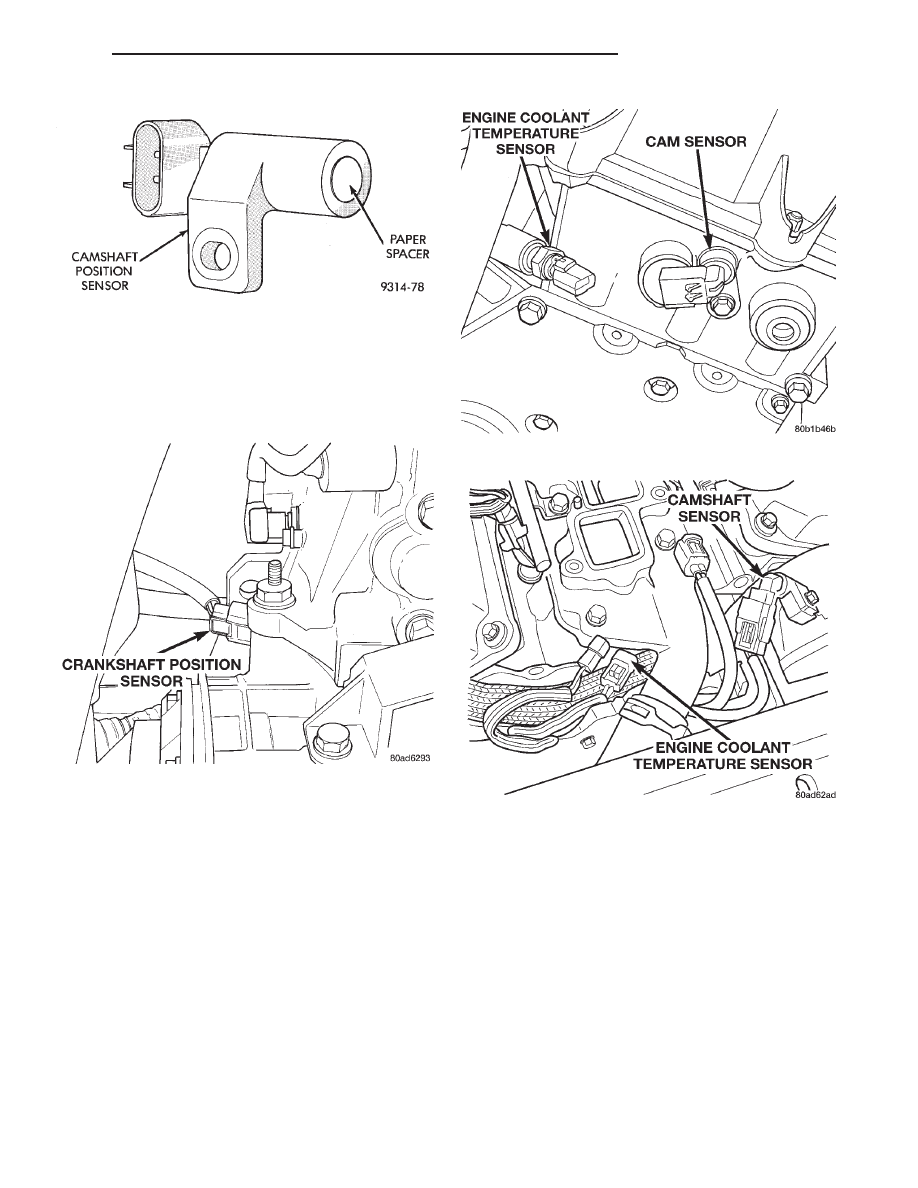

Fig. 31 Paper Spacer—3.2/3.5L Engine

Fig. 32 Crankshaft Position Sensor

Fig. 33 Engine Coolant Temperature Sensor—2.7L

Fig. 34 Engine Coolant Temperature Sensor—3.2/3.5L

300M

IGNITION SYSTEM

8D - 13

REMOVAL AND INSTALLATION (Continued)

REMOVAL

(1) Remove intake manifold plenum and intake

manifold. Refer to Group 11, Exhaust and Intake
System.

(2) Disconnect electrical connector from knock sen-

sor(s) (Fig. 35).

(3) Use a crows foot socket to remove the knock

sensor bolt.

INSTALLATION

(1) Install knock sensor. Tighten bolt to 10 N·m (7

ft. lbs.) torque. Over or under tightening effects
knock sensor performance, possibly causing
improper spark control.

(2) Attach electrical connector to knock sensor.
(3) Install intake manifold plenum and intake

manifold. Refer to Group 11, Exhaust and Intake
System.

INTAKE AIR TEMPERATURE SENSOR

For removal and installation of sensors refer to

Group 14, Fuel Systems.

MANIFOLD ABSOLUTE PRESSURE (MAP)
SENSOR—2.7L

On 2.7L engine, the MAP sensor mounts onto the

side of the intake manifold plenum (Fig. 36).

REMOVAL

(1) Disconnect the electrical connector from the

MAP sensor.

(2) Remove sensor.

INSTALLATION

(1) The sensor mounts onto intake manifold ple-

num. Tighten screws to 2 N·m (20 in. lbs.) torque.

(2) Attach electrical connector to sensor.

MANIFOLD ABSOLUTE PRESSURE (MAP)
SENSOR—3.2/3.5L

On 3.2/3.5L engines, the MAP sensor mounts into

the left side of the intake manifold plenum (Fig. 37).

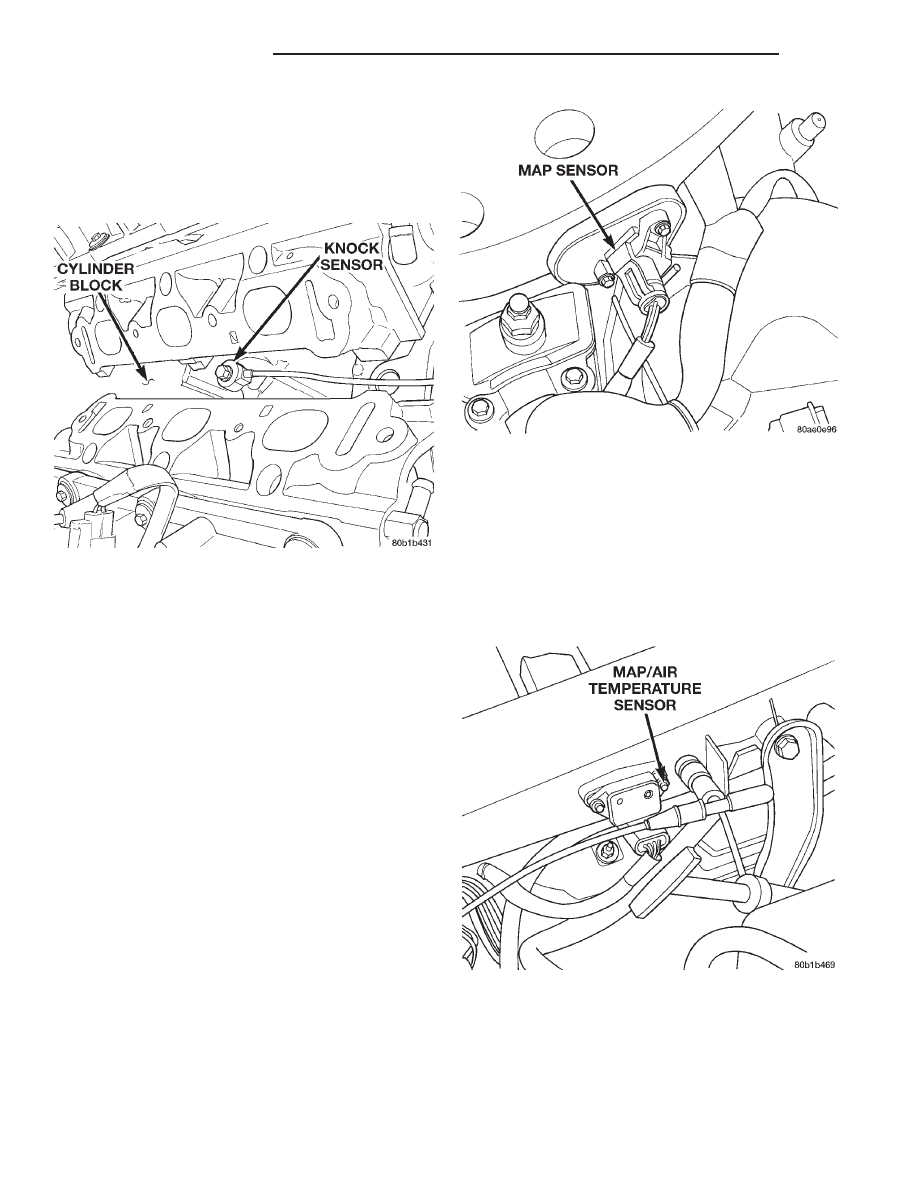

Fig. 36 MAP Sensor—2.7L Engine

Fig. 37 MAP Sensor—3.2/3.5L Engine

Fig. 35 Knock Sensor—3.5L Engine

8D - 14

IGNITION SYSTEM

300M

REMOVAL AND INSTALLATION (Continued)

REMOVAL

(1) Disconnect the electrical connector from the

MAP sensor.

(2) Remove sensor.

INSTALLATION

(1) The sensor mounts onto intake manifold ple-

num. Tighten screws to 2 N·m (20 in. lbs.) torque.

(2) Attach electrical connector to sensor.

THROTTLE POSITION SENSOR

Refer to Group 14, Fuel Injection Section, for

Removal/Installation.

IGNITION SWITCH

The ignition switch attaches to the lock cylinder

housing on the end opposite the lock cylinder (Fig.
38). For ignition switch terminal and circuit identifi-
cation, refer to Group 8W, Wiring Diagrams.

REMOVAL

(1) Disconnect negative cable from battery.
(2) Remove tilt lever attaching screw. Remove

lever.

(3) Remove upper and lower cover from steering

column.

(4) Remove

Sentry

Key

Immobilizer

Module

(SKIM) if equipped refer to Group 8Q Power Door
Locks for removal.

(5) Remove multi-function switch.
(6) Disconnect electrical connector from ignition

switch (Fig. 39).

(7) Remove

Ignition

switch

mounting

screws.

Remove switch.

INSTALLATION

(1) A tab on the ignition switch indexes to a notch

in the lock cylinder housing (Fig. 40). Also, a slot in
the end of the ignition switch fits over the shaft in

the end of the lock cylinder housing. Use the ignition
key to rotate the lock cylinder to align the ignition
switch with lock cylinder housing.

(2) Install and tighten ignition switch mounting

screws.

(3) Attach electrical connector to ignition switch.
(4) Install multi-function switch.
(5) Install SKIM if equipped, refer to Group 8Q

Power Door Locks for installation.

(6) Install upper and lower cover on steering column.
(7) Install tilt lever.
(8) Connect negative cable to battery.

LOCK KEY CYLINDER

The lock cylinder is inserted in the end of the

housing opposite the ignition switch. The ignition key
rotates the cylinder to 5 different detentes (Fig. 41):

• Accessory

• Off (lock)

• Unlock

• On/Run

• Start

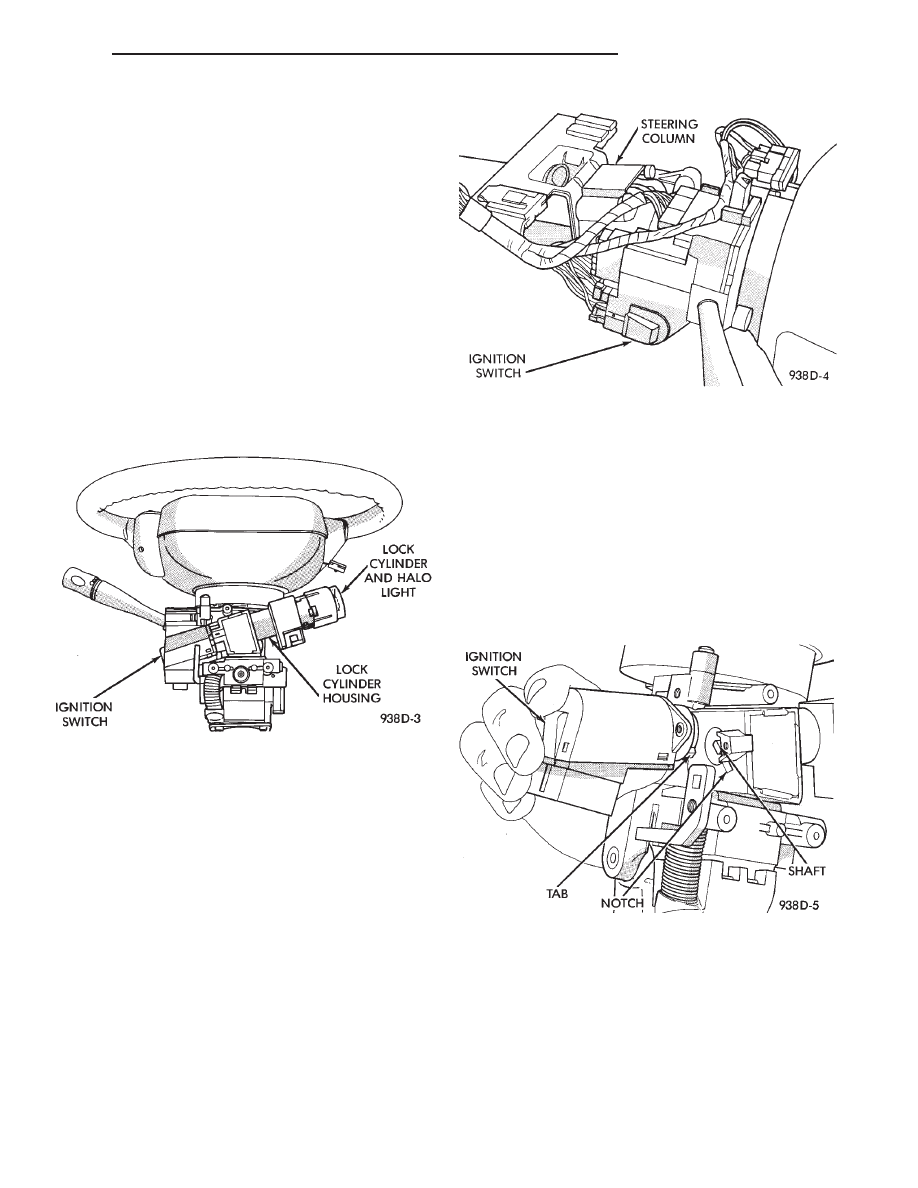

Fig. 38 Ignition Switch

Fig. 39 Ignition Switch Removal/Installation

Fig. 40 Ignition Switch Alignment

300M

IGNITION SYSTEM

8D - 15

REMOVAL AND INSTALLATION (Continued)
