5.7L

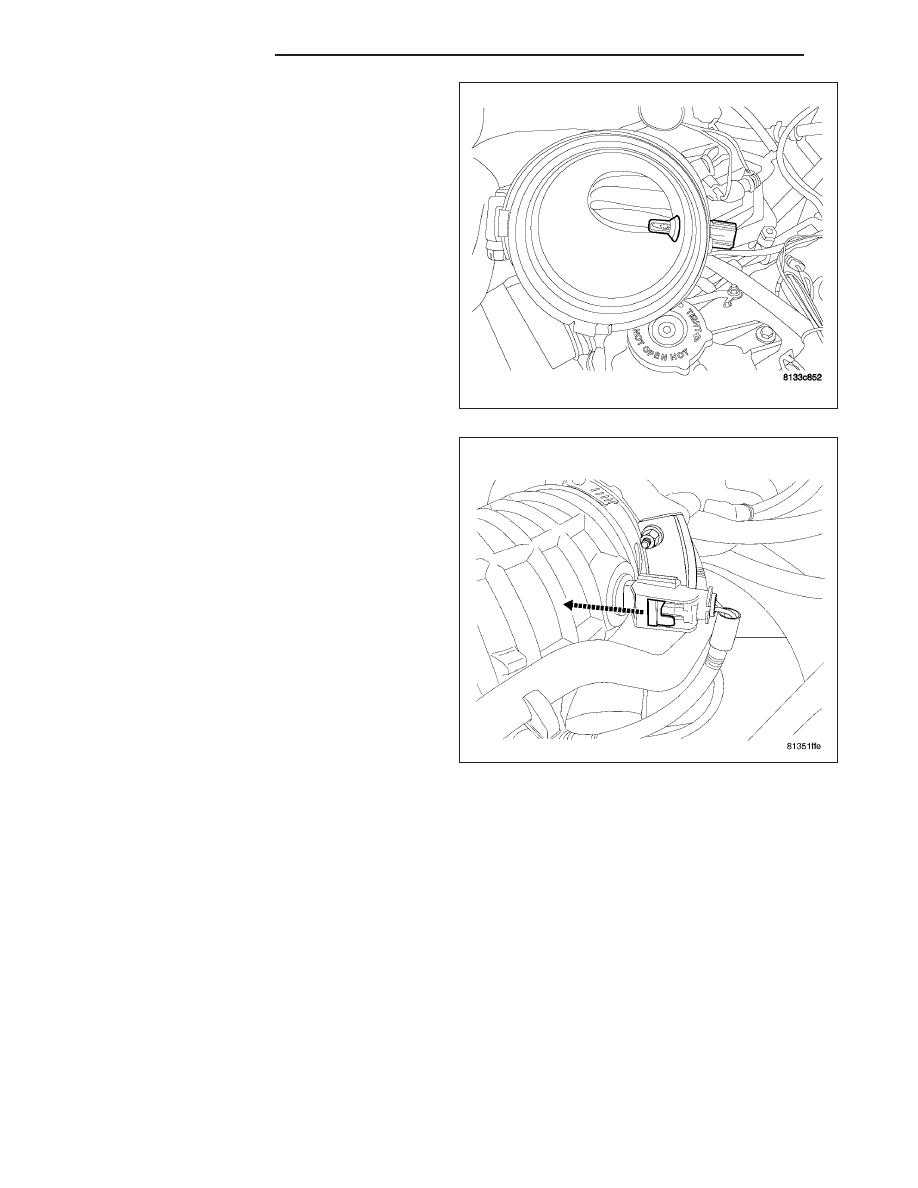

The Inlet Manifold Air Temperature (IAT) sensor is
installed into the rubber air intake hose near front of
throttle body.

1. Disconnect electrical connector from IAT sensor.

2. Clean dirt from sensor base.

3. Pull sensor from rubber hose.

6.1L

The Inlet Manifold Air Temperature (IAT) sensor (1) is
installed into the rubber air intake hose (2) near front
of throttle body.

14 - 190

FUEL INJECTION

LX

1. Pull sensor from rubber hose.

2. Disconnect electrical connector (1) from IAT sensor

(2).

3. Check sensor probe (3) for damage.

4. Clean dirt from sensor base.

INSTALLATION

2.7L

1. Install sensor. Rotate for proper orientation.

LX

FUEL INJECTION

14 - 191

2. Proper orientation of sensor.

3. Install electrical connector and lock.

4. Connect negative battery cable.

14 - 192

FUEL INJECTION

LX

3.5L

1. Install sensor. Rotate for proper orientation

2. Proper orientation of sensor.

LX

FUEL INJECTION

14 - 193
