150

Предо- Электрическая цепь

Сила

храни-

тока

тель
26

Дальний свет слева

10 A

27

–

–

28

Освещение салона

5 A

29

Указатели поворота

10 A

30

–

–

31

–

–

32

Дневной свет фар

10 A

33

Клемма 30: постоянный 20 A
ток прицепа

34

Информационный

20 A

дисплей,

35

Охлаждение двигателя, 10 A
кондиционер

36

Прикуриватель

15 A

37

Обогрев сидений,

20 A

регулятор скорости,
тормозной огонь

38

Тормозной огонь,

10 A

информационный
дисплей, регулятор
скорости, автомати-
ческий кондиционер

Предо- Электрическая цепь

Сила

храни-

тока

тель
39

Охлаждение двигателя, 5 A
кондиционер

40

Охлаждение двигателя, 5 A
кондиционер

41

Обогрев наружных

10 A

зеркал

42

Освещение салона,

5 A

43

Система ксеноновых

15 A

фар, справа

44

Система ксеноновых

15 A

фар, слева

45

Обогрев сидений

5 A

46

Система зажигания

15 A

47

Дополнительный 20 A
обогрев

48

–

–

49

–

–

50

Охлаждение двигателя

40 A

151

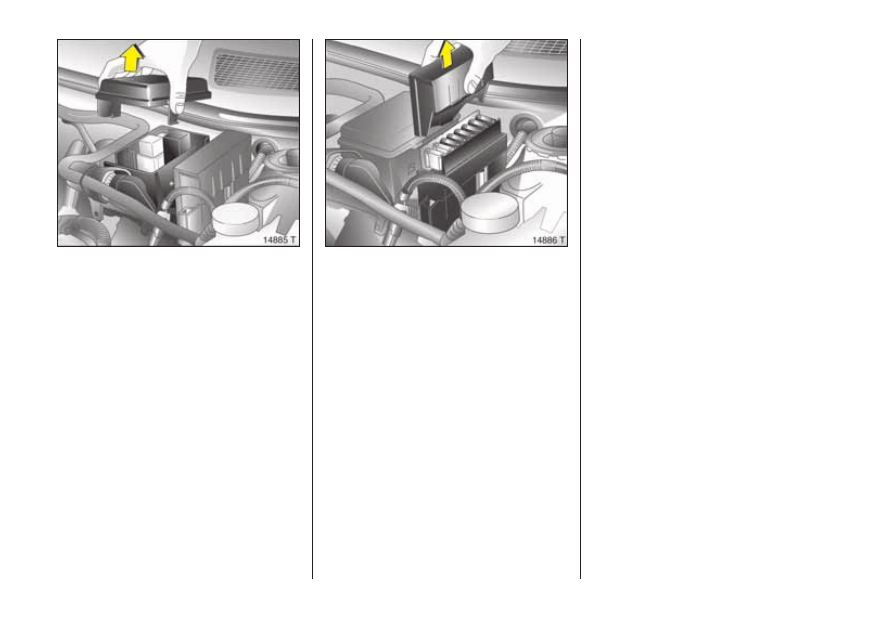

Предохранители в моторном

отделении
Предохранители устройства предвари-
тельного разогрева двигателя, а также
реле и предохранители остального
оборудования находятся в коробке
предохранителей и реле в моторном
отделении.

Кроме того, электрическая система
защищена в зависимости от
оборудования максимум 8 главными
предохранителями, расположенными в
коробке главных предохранителей.

Крышка коробки главных предохра-
нителей снимается вверх.

При перегорании одного из этих
предохранителей обесточивается
большая часть электрооборудования.
Обратиться за помощью на станцию
техобслуживания. Мы рекомендуем
обращаться к дилеру GM-AVTOVAZ.

Замена ламп накаливания

Перед заменой лампы выключить
зажигание и соответствующий
выключатель.

Новую лампу брать только за цоколь!
Не брать лампу за стекло голыми
руками, так как в противном случае на
стекле остаются следы пальцев. Грязь
оседает на рефлекторе и ухудшает его
отражательную способность. Удалить
следы прикосновения чистой,
неволокнистой тканью, пропитанной
спиртом.

Сменную лампу подобрать в
соответствии с маркировкой на цоколе
дефектной лампы. Не превышать
указанную мощность в ваттах.

Регулировка фар

Мы рекомендуем поручать регулировку
фар дилеру GM-AVTOVAZ, у которого
для этого имеется специальное
оборудование.

152

Система галогенных фар,

ближний свет, дальний свет

Фары с раздельными системами
ближнего света (наружные лампы) и
дальнего света (внутренние лампы).
Ближний свет

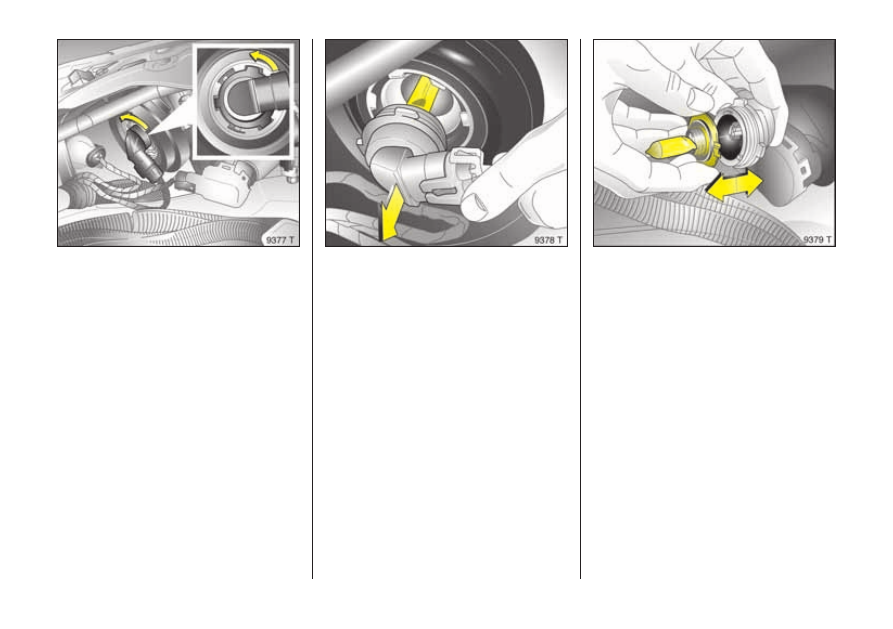

1. Открыть и подпереть капот.

2. Взять держатель лампы за штекер,

повернуть влево и освободить от
фиксатора.

3. Вынуть держатель лампы из

рефлектора.

4. Снять лампу накаливания с

держателя.

5. Вставить новую лампу накаливания

в держатель, не прикасаясь при этом
к стеклу лампы.

6. Вставить держатель лампы таким

образом, чтобы фиксирующие
выступы держателя совпали с
вырезами рефлектора.

7. Повернуть держатель лампы вправо

до упора.

153

Дальний свет

1. Открыть и подпереть капот.

2. Взять держатель лампы за штекер,

повернуть влево и освободить от
фиксатора.

3. Вынуть держатель лампы из

рефлектора.

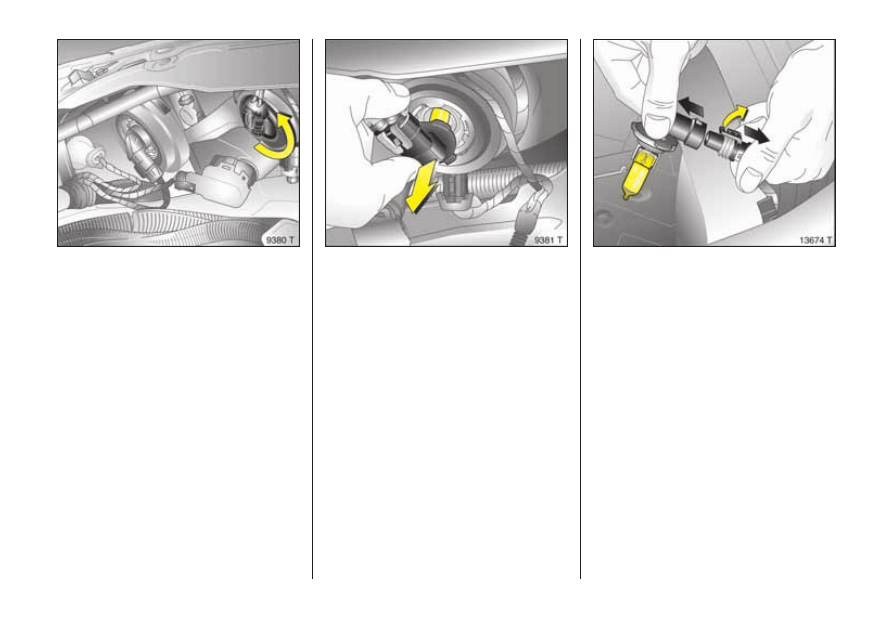

4. Поднять язычок и снять штекер с

держателя лампы.

5. Вставить новый держатель с лампой

накаливания, не прикасаясь при этом
к стеклу лампы.

6. Вставить держатель лампы таким

образом, чтобы фиксирующие
выступы держателя совпали с
вырезами рефлектора.

7. Повернуть держатель лампы вправо

до упора.
