7. Закрутить винты колеса и слегка затя-

нуть их (при наличии колпака колеса
с противоугонным устройством 3
предварительно установить на место
переходник и закрепить с помощью
винтов колеса), при этом вставлять
торцевой ключ для винтов колеса до
упора.

8. Опустить автомобиль.

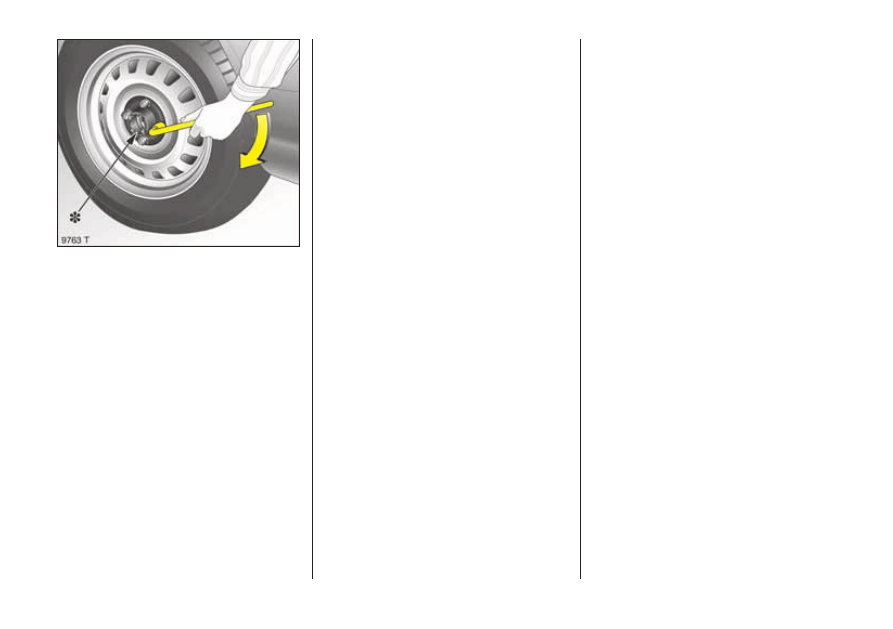

9. Плотно затянуть болты колеса крест-

накрест, при этом вставлять торцевой
гаечный ключ до упора.

10. Установить и зафиксировать колпак

или крышку колеса 3 и, соответст-
венно, крышки болтов колеса 3.
Перед монтажом крышки колеса
очистить колесо на участке зажим-
ных держателей. Символ клапана 3 с
задней стороны крышки колеса
должен указывать на клапан
колеса.

Крышка колеса с предохранитель-
ным устройством 3: установить
предохранительное устройство и
затянуть специальным ключом до
фиксации.

Легкосплавные колеса 3: устано
вить и зафиксировать колпак
колеса, при этом вставить штифт с
обратной стороны колпака колеса в

соответствующее отверстие в

колесе. Легкосплавные колеса с
противоугонной защитой 3:
установить колпак колеса. Вставить
и закрутить устройство
противоугонной защиты 3.

11. Закрыть крышкой место установки

домкрата на нижней конструкции
автомобиля. Замененное колесо,
инструмент и знак аварийной
остановки разместить в багажнике.

12. С помощью динамометрического

ключа проверить момент затяжки
болтов колеса на установленном
колесе, при необходимости
откорректировать его. Момент
затяжки, см. стр. 181.

13. Заменить смененную дефектную

шину.

14. При первой же возможности

заменить установленное аварийное
колесо 3 на нормальное.

142

143

Комплект для ремонта шин 3

Незначительные повреждения на
ходовой поверхности шин (например,
проколы посторонними предметами)
могут быть устранены с помощью
комплекта для ремонта шин.

Не удалять посторонние предметы из
шины.

Повреждения шин размером более 4 мм,
а также повреждения на боковой
поверхности шины с помощью
комплекта для ремонта шин устранить
невозможно.

Важные указания, см. стр. 146.

При повреждении шины:

z Включить аварийную световую

сигнализацию, затянуть стояночный
тормоз, включить 1-ю передачу или
задний ход.

z Установить знак аварийной остановки

в соответствии с правилами.

Комплект для ремонта шин находится
слева в боковой обшивке багажника за
крышкой.

Чтобы открыть крышку, повернуть
фиксаторы на 90°. Чтобы закрыть ее,
вставить крышку снизу и повернуть
фиксаторы назад до щелчка.

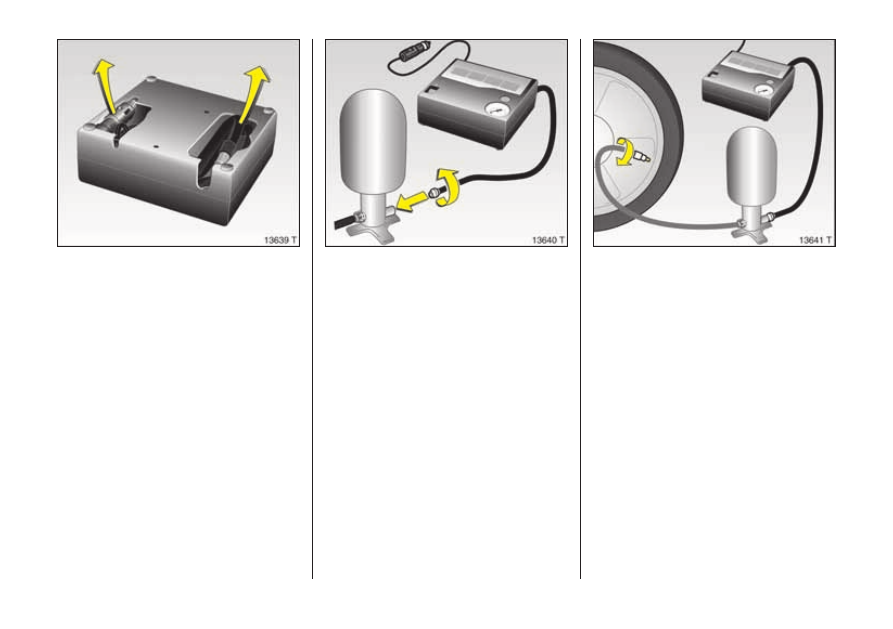

1. Достать сумку с комплектом для

ремонта шин из отсека. Аккуратно
достать детали комплекта из сумки.

2. Достать сумку с компрессором и

вынуть компрессор.

Езда с пониженным давлением или
на полностью спущенной шине
может привести к невидимым
повреждениям шины. Эти
повреждения невозможно устранить
с помощью комплекта для ремонта
шин. Припарковать автомобиль и
обратиться за помощью на станцию
техобслуживания. Мы рекомендуем
обращаться к дилеру GM-AVTOVAZ.

144

3. Достать электрошнур и воздушный

шланг из отделений на нижней
стороне компрессора.

4. Установить флягу с герметиком

штуцером для шланга, обращенным
вниз.

5. Прикрутить воздушный шланг

компрессора к штуцеру фляги с
герметиком.

6. Открутить колпачок вентиля

поврежденной шины.

7. Прикрутить шланг для накачивания

к вентилю шины.

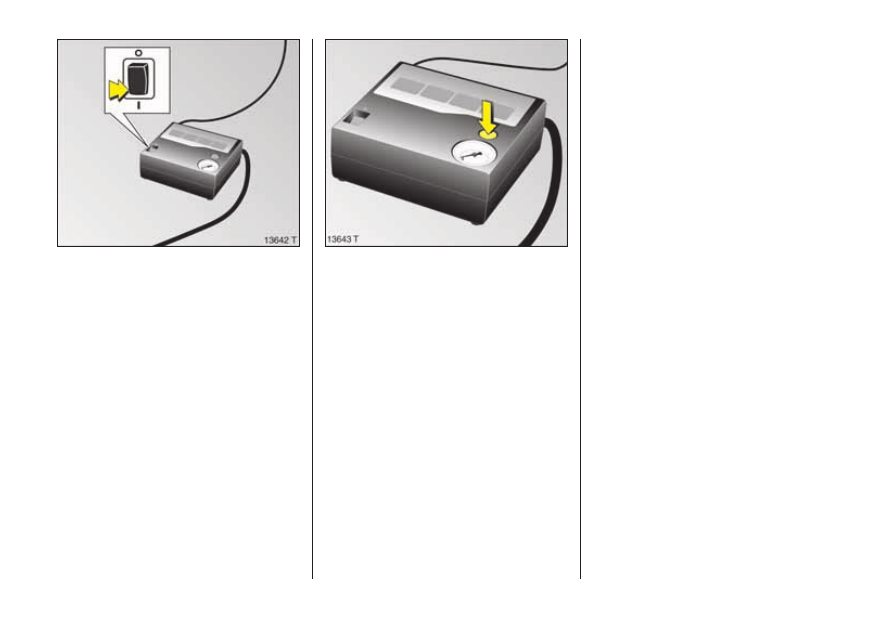

8. Выключатель компрессора должен

находиться в положении §.

9. Вставить штекер шнура компрессора

в розетку для принадлежностей.
Розетки для принадлежностей,
см. стр. 45.

145

10. Включить зажигание.

11. Установить тумблер на компрессоре

в положение I, шина начнет
наполняться герметиком.

12. Во время опустошения фляги с

герметиком (около 30 секунд) на
манометре компрессора кратко-
временно будет показываться
давление до 6 бар. После этого
давление снова понизится.

13. Герметик будет полностью

перекачан в шину. После этого
шина накачивается воздухом.

14. Заданное давление в шине

(см. стр. 182) должно быть
достигнуто в течение 10 минут.
Выключить компрессор по
достижении указанного
давления.

В случае, если заданное давление
не достигается в течение 10 минут,
значит, шина повреждена слишком
сильно. Припарковать автомобиль
и обратиться за помощью к
дилеру GM-AVTOVAZ.

Чрезмерное давление сбросить с
помощью кнопки над манометром.

Не включать компрессор дольше,
чем на 10 минут, см. «Важные
указания» на стр. 146.

15. Демонтировать комплект для

ремонта шин. Прикрутить шланг
для накачивания шин к свободному
штуцеру фляги с герметиком. Таким
образом предотвращается вытека-
ние герметика. Убрать комплект для
ремонта шин в багажник.

16. Удалить возможно выступивший

герметик тряпкой.

17. Убрать знак аварийной остановки

и поместить его в отсек в
багажнике.

18. Прикрепить прилагающуюся

наклейку с указанием максимально
допустимой скорости в поле зрения
водителя.

19. Немедленно продолжить поездку,

чтобы герметик равномерно
распределился внутри шины.
Примерно через 10 км пути (не
позже, чем через 10 минут)
остановиться и проверить давление

в шине. Для этого прикрутить

воздушный шланг компрессора
непосредственно к вентилю шины
(см. рис. 13644 T на стр. 146).
