165

После ремонта запустить двигатель, сбросить коды и убедиться в

отсутствии неисправности.

1

Код Р0506

Система хо лос то го хо да, низ кие обо ро ты двигателя

Под клю чить при бор ДСТ2М.

За пу с тить дви га тель, ус та но вить ре жим хо ло с то го хо да и прогреть до температуры охлаждающей жидкости 75 °С.

Значение параметра NMOT (обороты двигателя) меньше 700 мин

1

?

От со е ди нить ко лод ку жгу та от ре гу ля то ра.

При со е ди нить  про во да  тес те ра  для  про вер ки

РХХ к ак ку му ля тор ной ба та рее, за тем подк лю чить

его ко лод ку к ре гу ля то ру хо лос то го хо да.

За пус тить дви га тель.

С по мощью тес те ра уп рав лять ре гу ля то ром, за -

да вая  уве ли че ние  час то ты  вра ще ния  ко лен ча то го

ва ла на хо лостм хо ду.

Уве ли чи ва ет ся ли час то та?

Нет

Да

Код Р0506  не по сто ян ный. В слу чае от сут ст вия дру -

гих ко дов  см. «Ди а гно с ти че с кую ин фор ма цию».

Не об хо ди мо  про ана ли зи ро вать  ус ло вия  воз ник но ве -

ния ко да.

Да

Нет

Заменить контроллер.

Заменить регулятор холостого хода.

Про ве рить воз душ ный фильтр на за гряз не ние.

Про ве рить пра виль ность под со е ди не ния шлан -

гов си с те мы вен ти ля ции кар те ра.

Об на ру же на ли не ис прав ность?

Да

Нет

Устранить неисправность.

166

Опи са ние про ве рок

По сле до ва тель ность со от вет ст ву ет взя тым в кру жок ци ф -

рам на кар те.

1.

Про веряется  ре гу ля то р  хо ло с то го  хо да  при  по мо щи

те с те ра ТДРХ 1 (г. Самара) или J 34730 3 (ф. ОТС, США).

Ди а гно с ти че с кая ин фор ма ция

По вы шен ные обо ро ты хо ло с то го хо да мо гут быть вы зва ны

не ис прав но с тью, ко то рая не мо жет быть пре одо ле на ре гу ля то -

ром хо ло с то го хо да.

Для ус т ра не ния не ис прав но с тей, не от но ся щих ся к ре гу ля -

то ру  хо ло с то го  хо да  не об хо ди мо  вы пол нить  сле ду ю щие  про -

вер ки.

Пе ре обед нен ная  смесь. Обо ро ты  хо ло с то го  хо да  мо гут

быть по вы шен ны ми или не ста биль ны ми. Про ве рить си с те му

топ ли во по да чи на по ни жен ное дав ле ние топ ли ва, на ли чие во -

ды  в  топ ли ве  или  за гряз не ние  фор су нок.  Про ве рить  дат чик

кис ло ро да на за гряз не ние си ли ко ном, гли ко лем или дру ги ми

ма те ри а ла ми.

Си с те ма впу с ка. Про ве рить на от сут ст вие под со са воз ду -

ха. Убе дить ся в том, что ва ку ум ные шлан ги при со е ди не ны на -

деж но и не име ют по вреж де ний;

Си с те ма вен ти ля ции кар те ра. Про ве рить пра виль ность

под со е ди не ния шлан гов по кар те С 7. Не ис прав ность си с те мы

вен ти ля ции  кар те ра  мо жет  при ве с ти  к  от кло не нию  обо ро тов

хо ло с то го хо да.

Код Р0507

Система хо ло с то го хо да, высо кие обо ро ты двигателя

Код Р0507 за но сит ся, ес ли:

 от сут ст ву ют ко ды не ис прав но с тей Р0102, Р0103, Р0116, Р0117, Р0118, Р0122, Р0123, Р0444, Р0458, Р0459, Р0508, Р0509;

 двигатель работает на холостом ходу;

 температура охлаждающей жидкости TMOT выше 75 °С;

 в течение 2 сек обороты коленчатого вала двигателя  NMOT больше 1000 об/мин;

 в течение 2 сек те ку щая кор рек ция на хо ло с том хо ду DMLLRI ниже порогового значения.

Сигнализатор не ис прав но с тей за го ра ет ся че рез 2 драйвцик ла по сле воз ник но ве ния ко да не ис прав но с ти.

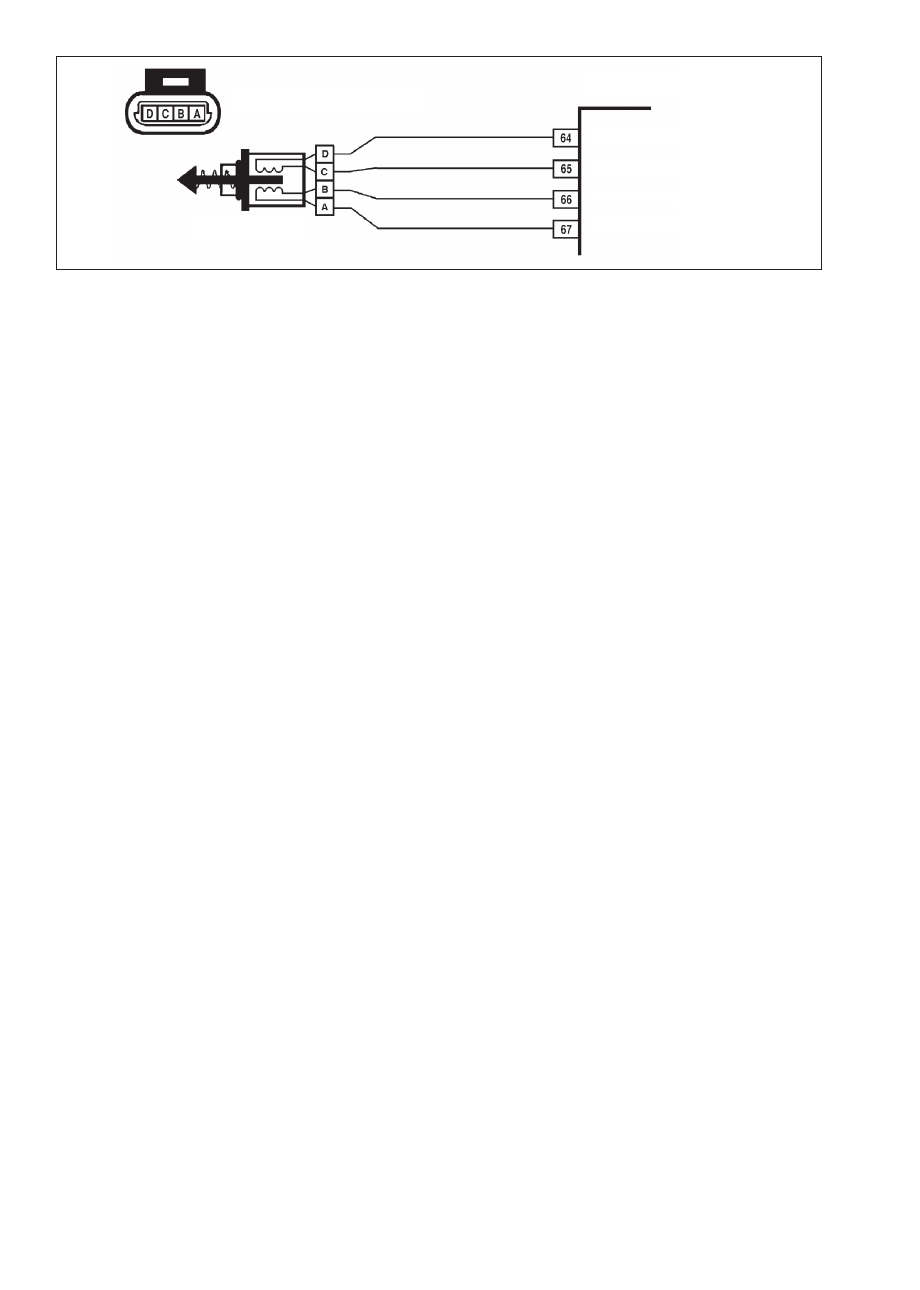

Кон трол лер

РЕГУЛЯТОР

ХОЛОСТОГО ХОДА

Разъем колодки жгута, присоединяемой к

регулятору холостого хода

ВЫХОД УПРАВЛЕНИЯ

РХХ

(КЛЕММА D)

ВЫХОД УПРАВЛЕНИЯ

РХХ

(КЛЕММА А)

ВЫХОД УПРАВЛЕНИЯ

РХХ

(КЛЕММА В)

ВЫХОД УПРАВЛЕНИЯ

РХХ

(КЛЕММА С)

167

После ремонта запустить двигатель, сбросить коды и убедиться в

отсутствии неисправности.

1

Код Р0507

Система хо ло с то го хо да, высокие обо ро ты двигателя

Под клю чить при бор ДСТ2М. Очи с тить ко ды неисправностей.

За пу с тить дви га тель, ус та но вить ре жим хо ло с то го хо да и прогреть до температуры охлаждающей жидкости 75 °С.

За но сит ся ли код Р0507?

От со е ди нить ко лод ку жгу та от ре гу ля то ра.

При со е ди нить про во да те с те ра для про вер -

ки РХХ к ак ку му ля тор ной ба та рее, за тем под -

клю чить  его  ко лод ку  к  ре гу ля то ру  хо лос то го

хо да.

За пус тить дви га тель.

С  по мощью  тес те ра  уп рав лять  ре гу ля то -

ром,  за да вая  умень ше ние  обо ро тов  хо лос то го

хо да.

Умень ша ют ся ли обо ро ты дви га те ля?

Нет

Да

Код Р0507  не по сто ян ный. В слу чае от сут ст вия дру гих ко дов

 см. «Ди а гно с ти че с кую ин фор ма цию».

Не об хо ди мо  про ана ли зи ро вать  ус ло вия  воз ник но ве ния  ко -

да.

Да

Нет

Заменить контроллер.

Заменить регулятор холостого хода.

Про ве рить си с те му впу с ка на под сос воз ду -

ха.

Про ве рить  пра виль ность  под со е ди не ния

шлан гов си с те мы вен ти ля ции кар те ра.

Об на ру же на ли не ис прав ность?

Да

Нет

Устранить неисправность.

168

Опи са ние про ве рок

По сле до ва тель ность со от вет ст ву ет взя тым в кру жок ци ф -

рам на кар те.

1.

Про ве ря ет ся  проб ни ком  на пря же ние  на  кон так тах

ко лод ки жгу та ре гу ля то ра хо ло с то го хо да.

2.

Про ве ря ет ся  проб ни ком  на пря же ние  на  кон так те

или кон так тах ко лод ки жгу та при от со е ди нен ной ко лод ке кон -

трол ле ра.  В  ре зуль та те  оп ре де ля ет ся  где  про изо ш ло  за мы ка -

ние на мас су це пи уп рав ле ния   в про во де или в кон трол ле ре.

Ди а гно с ти че с кая ин фор ма ция

В  кон трол ле ре  М7.9.7  ис поль зу ет ся  драй вер  уп рав ле ния

ре гу ля то ром хо ло с то го хо да, об ла да ю щий функ ци ей са мо ди аг -

но с ти ки. Он мо жет оп ре де лять на ли чие та ких не ис прав но с тей,

как об рыв, ко рот кое за мы ка ние на мас су или пе ре груз ка це пи

уп рав ле ния.

При  воз ник но ве нии  ко да  не ис прав но с ти  Р0508  драй вер

пре кра ща ет уп рав лять ре гу ля то ром хо ло с то го хо да.

По сле ус т ра не ния не ис прав но с ти драй вер во зоб нов ля ет уп -

рав ле ние  ре гу ля то ром  хо ло с то го  хо да  толь ко  при  вы клю че -

нии/вклю че нии за жи га ния.

Воз мож ной при чи ной воз ник но ве ния не по сто ян ной не ис -

прав но с ти  мо жет  быть  ка са ние  кон так тов  РХХ  при  силь ной

ви б ра ции вну т рен ней по верх но с ти кор пу са ре гу ля то ра.

См. «Не по сто ян ные не ис прав но с ти», раз де л 2.7В.

Код Р0508

Ре гу ля то р хо ло с то го хо да, за мы ка ние цепи управления на мас су

Код Р0508 за но сит ся ес ли:

 дви га тель ра бо та ет;

 на пря же ние борт се ти UBAT на хо дит ся в ди а па зо не 7...16 В;

 са мо ди аг но с ти ка драй ве ра уп рав ле ния ре гу ля то ром хо ло с то го хо да оп ре де ли ла на вы хо де за мы ка ние на мас су.

Сигнализатор не ис прав но с тей за го ра ет ся че рез 2 драйвцик ла по сле воз ник но ве ния ко да не ис прав но с ти.

Кон трол лер

РЕГУЛЯТОР

ХОЛОСТОГО ХОДА

Разъем колодки жгута, присоединяемой к

регулятору холостого хода

ВЫХОД УПРАВЛЕНИЯ

РХХ

(КЛЕММА D)

ВЫХОД УПРАВЛЕНИЯ

РХХ

(КЛЕММА А)

ВЫХОД УПРАВЛЕНИЯ

РХХ

(КЛЕММА В)

ВЫХОД УПРАВЛЕНИЯ

РХХ

(КЛЕММА С)
