АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -163
КОД А077 - КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ
ЛЕВОГО ПЕРЕДНЕГО СОЛЕНОИДА НА АККУМУЛЯТОРНУЮ БАТАРЕЮ

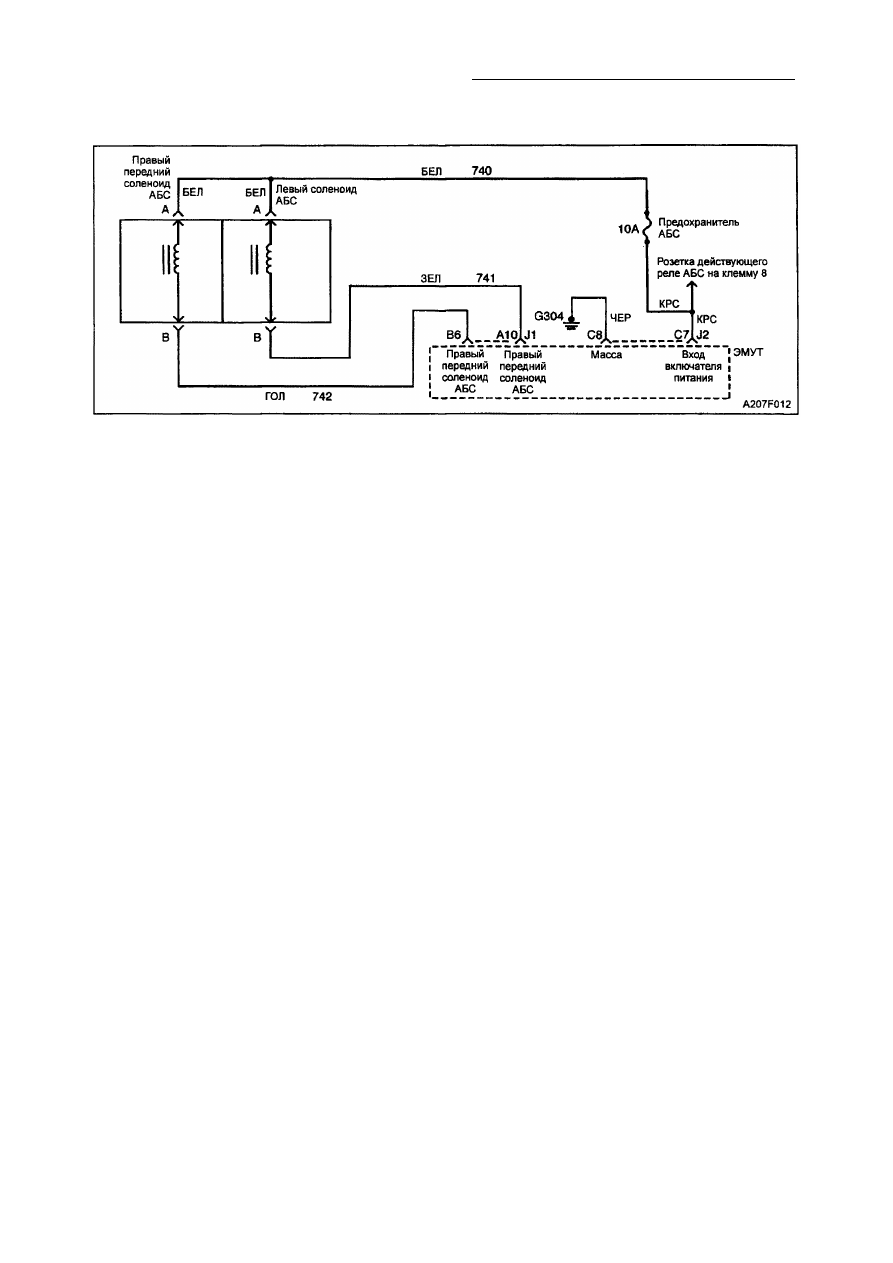

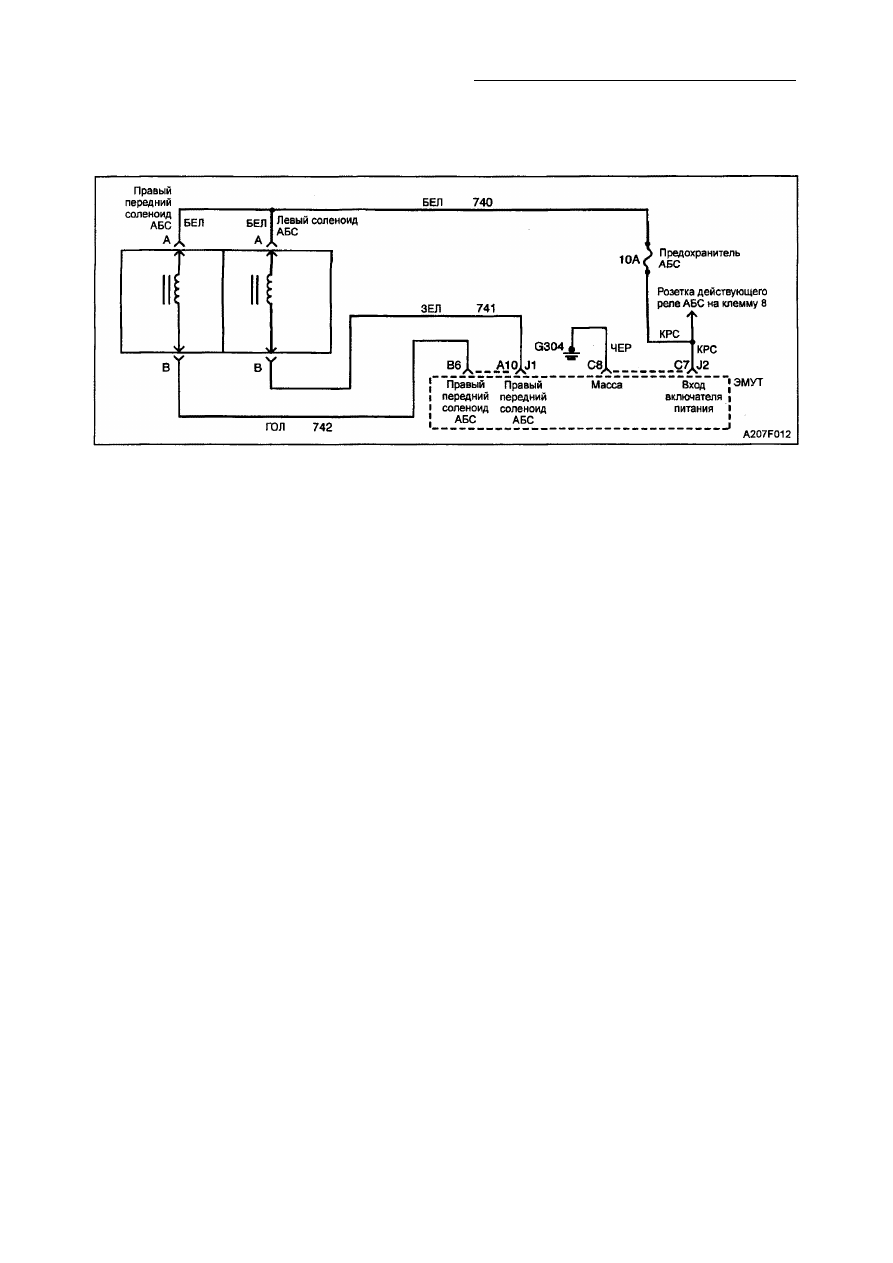

Описание схемы
Данный код определяет соленоид, который
нельзя возбудить из-за наличия короткого
замыкания на аккумуляторную батарею.
Эти неисправности могут воздействовать
на работу АБС, поскольку нельзя остано
вить поток тормозной жидкости, вытекаю
щей в цилиндр, что делает невозможной
работу АБС.
Диагностика
Данный тест определяет ситуацию, при соз
дании которой короткое замыкания в за
дающей электросхеме левого соленоида
препятствует возбуждению соленоида.
Причины
• Короткое замыкание соленоида на акку
муляторную батарею.
• Внутреннее короткое замыкание соле
ноида на аккумуляторную батарею.
• Соленоид неисправен (низкое сопротив
ление обмотки).
• Неисправность ЭМУТ.
Отказ в действии
Это нормируемое операционное повреж
дение. АБС отключена, загорается ее сиг
нальная лампочка. Система подает коман
ду о приведении всех приводов в исходное
положение.
Описание тестов
Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб
лице.
• На данной стадии проверяется наличие в
соленоиде внутреннего короткого замы
кания на аккумуляторную батарею.
• На данной стадии определяются величи
ны сопротивления соленоида, которые
не находятся в заданных пределах.
• На данной стадии указывается на нали
чие короткого замыкания на аккумуля
торную батарею в электросхеме управ
ления соленоида.
• На данной стадии проверяется возмож
ность периодического возникновения не
исправности в электросхеме управления
соленоида вследствие повреждения
разъема.
Виды диагностической помощи
"Периодически" возникающая неисправ
ность может быть вызвана слабым соеди
нением, протершейся изоляции проводов
или наличием сломанного провода внутри
изоляции. Используя возможности сканера,
определите частоту возникновения неисп
равности, как описано в "Диагностике с по
мощью сканера".
Следует тщательно проверить каждую
цепь, которая, предположительно, может
служить причиной периодического возник
новения неисправности на наличие отвин
ченных клемм, неправильного соединения,
сломанных клемм, неправильно собранных
или поврежденных клемм, неправильного
соединения проводки или повреждения
электропроводки.
