4F -156 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

КОД А065 - ЗАМЫКАНИЕ НА "МАССУ" ЦЕПИ ЗАДНЕГО ПРИВОДА

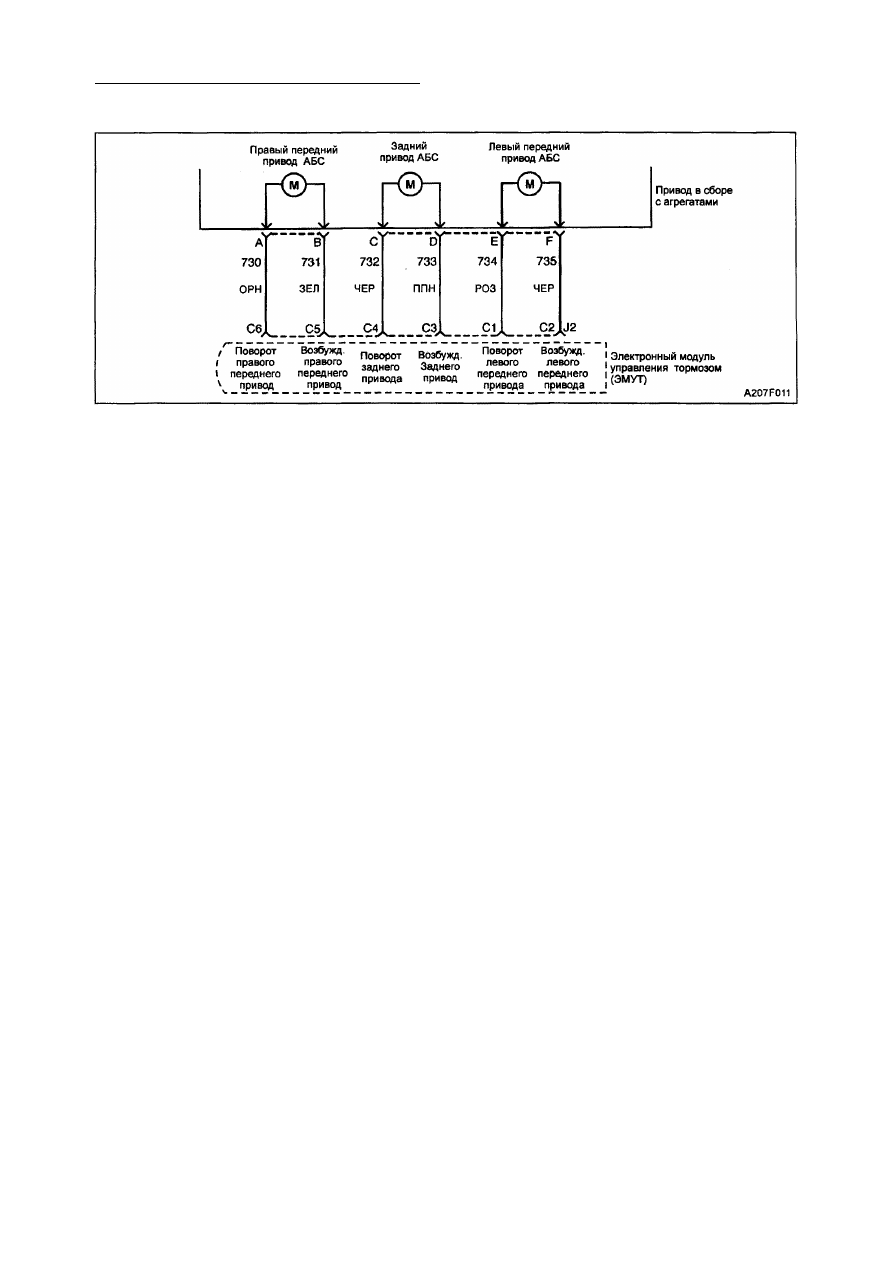

Описание схемы

Данный код обнаруживает замкнутую на

массу цепь привода. Эта неисправность не

допустит регулирования привода или при­

ведет к тому, что цепь привода непосредст­
венно замкнется на массу.

Диагностика
Данный тест определит ситуацию, наличие

которой приводит к замыканию на массу це­
пи заднего привода.

Причины

• Наличие замыкание на массу в провод­

ке, соединяющей ЭМУТ с приводом.

• Замкнута на массу обмотка якоря приво­

да.

• Замкнут на массу разъем привода в сбо­

ре с агрегатами.

• Неисправность ЭМУТ.

Отказ в действии
Это нормируемое операционное поврежде­
ние. АБС отключена, загорается ее сигналь­
ная лампочка. Необходимо приведение в
исходное состояние привода. Если пор­
шень задней оси не установлен в исходное
положение, включается также сигнальная

лампочка тормоза.

Описание тестов
Цифры, приведенные ниже, относятся к
стадиям, приведенным в диагностической

таблице.
2. На этой стадии определяется наличие ра­

зомкнутой цепи в системе питания приво­
да.

3. На этой стадии определяется наличие ко­

роткого замыкания на массу в обратной
цепи привода.

4. На этой стадии определяется наличие ко­

роткого замыкания на массу внутри при­
вода.

Виды диагностической помощи
Изберите функцию ручного управления ска­
нера для перемещения привода задейство­
ванного канала в обоих направлениях, слег­
ка нажимая на тормозную педаль. Обнару­

жение неустойчивого или "скачкообразного"
движения тормозной педали во время ПРИ­

МЕНЕНИЯ или РАЗЪЕДИНЕНИЯ привода
указывает на возможное наличие периоди­
чески возникающей неисправности.

"Периодически" возникающая неисправ­
ность может быть следствием слабого сое­

динения, протершейся изоляции проводов

или наличием сломанного провода внутри
изоляции. Если в данный момент неисправ­
ности нет, раскачайте проводки задейство­
ванного канала и проверьте, не переуста­
навливается ли код. Это поможет точно оп­
ределить периодически возникающую не­
исправность в цепи или соединениях при­
вода.

Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано в "Диагностике с помощью ска­
нера".
Следует тщательно проверить каждую
цепь, которая, предположительно, может

способствовать периодическому возникно­

вению неисправности, на наличие отвин­

ченных клемм, неправильного соединения,
сломанных клемм, неправильно собранных

или поврежденных клемм, неправильного
соединения проводки или повреждения

электропроводки.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 157

Код А065 - Короткое замыкание на массу цепи заднего привода

Пункт

Действие

Величина

Да

Нет

1

Проверьте, нет ли среди кодов сканера кода А065.
код А065 встречается периодически?

-

Перейти

к "Видам

диагности­

ческой

помощи"

Перейти

к п. 2

2

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите разъем от привода в сборе с агрегата­
ми и разъема J2 ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между массой и клеммой D разъе­
ма привода в сборе с агрегатами.
Вольтметр показывает заданную величину?

Перейти

к п. 3

Перейти

к п. 7

3

Измерьте сопротивление между массой и клеммой С
разъема привода в сборе с агрегатами.
Цифровой омметр показывает заданную величину?

Перейти

к п. 4

Перейти

к п. 8

4

Измерьте сопротивление между массой и клеммой D
привода в сборе с агрегатами.
Вольтметр показывает заданную величину?

Перейти

к п. 5

Перейти

к п. 6

5

Верните на место ЭМУТ и повторно проверьте АБС.
Восстановление окончено?

-

Система в

порядке

-

6

Верните на место привод в сборе с агрегатами.
Восстановление окончено?

-

Система в

порядке

-

7

Устраните короткое замыкание на массу в цепи про­
водов пурпурного цвета.
Восстановление окончено?

-

Система в

порядке

-

8

Устраните короткое замыкание на массу в цепи про­
водов черного цвета. Восстановление окончено?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод на
автомобиле в течение трех циклов для подтверждения того, что код не переустанавли­
вается. Цикл состоит из пуска двигателя, езды в автомобиле со скоростью 16 км/ч и пос­

ледующего отключения зажигания.

4F -158 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

КОД А066 КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ ЗАДНЕГО ПРИВОДА НА

АККУМУЛЯТОРНУЮ БАТАРЕЮ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ПРИВОДА

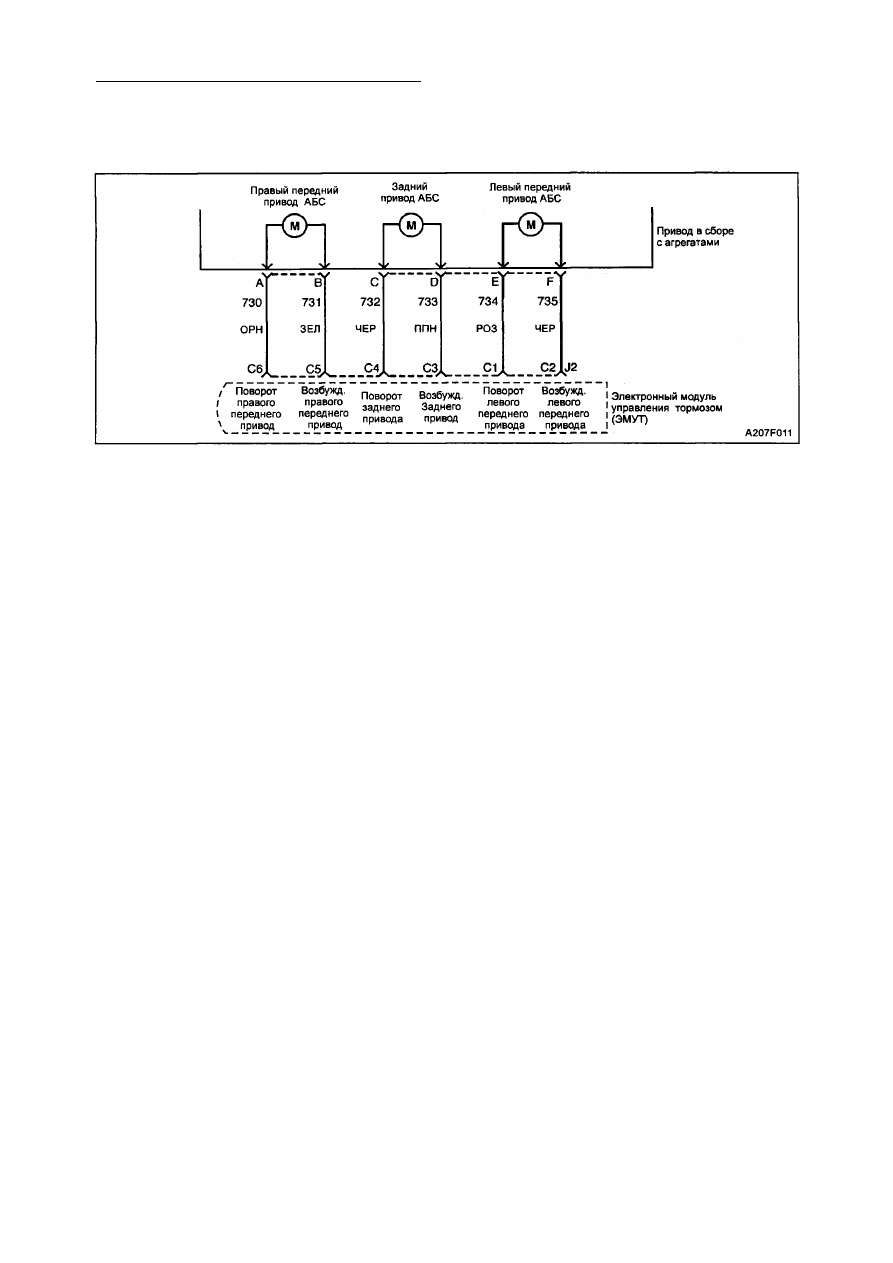

Описание схемы

Данный код обнаруживает короткое замы­

кание в цепи привода на аккумуляторную
батарею или низкое сопротивление или его
отсутствие в двигателе. Эта неисправность
будет препятствовать управлению приво­

дом или приведет к тому, что привод будет

вращаться в обратном направлении или
вообще не будет вращаться.

Диагностика

При помощи данного теста обнаруживается
наличие короткого замыкания на аккумуля­

торную батарею в электросхеме заднего

привода.

Причины
Короткое замыкание на аккумуляторную ба­

тарею в проводке, идущей от ЭМУТ на при­

вод.

• Разомкнутая цепь в электросхеме управ­

ления соленоида.

• Низкое сопротивление/отсутствие соп­

ротивления в обмотке привода.

• Неисправность ЭМУТ.

Отказ в действии
Это нормируемое операционное поврежде­

ние. АБС отключена, загорается ее сигналь­
ная лампочка. Для того чтобы установить
все каналы в исходное положение, посту­
пает сигнал о приведении системы в исход­

ное состояние. Если поршень заднего при­
вода не находится в исходном положении,
загорается сигнальная лампочка тормоза.

Описание тестов

4. На этой стадии определяется наличие ко­

роткого замыкания в электросхеме пита­
ния привода.

5. На этой стадии определяется наличие ко­

роткого замыкания в обратной электро­
схеме привода.

Виды диагностической помощи
Выберите ручное управления сканера для
определения движения привода действую­
щего канала в обоих направлениях, слегка
нажимая на тормозную педаль. Обнаруже­
ние прерывистого или "скачкообразного"

движения тормозной педали во время ПРИ­

МЕНЕНИЯ или РАЗЪЕДИНЕНИЯ привода
может указывать на наличие периодически
возникающей неисправности.
Периодически возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, протершейся изоляции проводов
или наличием внутри изоляции сломанного
провода. Если в данный момент неисправ­
ности нет, раскачайте провода задейство­
ванного канала и проверьте, не переуста­
навливались ли коды. Это поможет точно
определить периодически возникающую
неисправность электросхемы привода или
соединений.
Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано "Диагностике с помощью скане­
ра".
Следует тщательно проверить каждую
цепь, которая предположительно может
способствовать периодическому возникно­
вению неисправности на наличие отвин­
ченных клемм, неправильного соединения,
сломанных клемм, неправильно собранных
или поврежденных клемм, неправильного

соединения проводки или повреждения
электропроводки.

3. Цифры, приведенные ниже, относятся к

стадиям, указанным на диагностической

таблице.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -159

Код А066 - Замкнутая цепь заднего привода

или короткое замыкание привода

Пункт

Действие

Величина

Да

Нет

1

Проверьте, нет ли среди кодов сканера кода А066.

Установлен ли код А066?

-

Перейти

к "Видам

диагности­

ческой

помощи"

Перейти

к п. 2

2

Проверьте, встречается ли среди код сканера код

А036.

Код А036 установлен?

-

Перейти

к таблице

кода А036

Перейти

к п. 3

3

1. Переведите выключатель зажигания в положение
LOCK.

2. Отключите разъем от привода в сборе с агрегата­

ми и разъем J2 ЭМУТ.
3. Переведите выключатель зажигания в положение
ON.

4. Воспользуйтесь цифровым вольтметром для изме­

рения напряжения между массой и клеммой D разъе­
ма привода в сборе с агрегатами.
Напряжение ниже заданной величины.

1 В

Перейти

к п. 4

Перейти

к п. 8

4

Измерьте напряжение между массой и клеммой С
разъема привода в сборе с агрегатами.
Напряжение ниже заданной величины?

1 В

Перейти

к п. 5

Перейти

к п. 9

5

1. Переведите выключатель зажигания в положение
LOCK.

2. Воспользуйтесь цифровым омметром для измере­

ния сопротивления между клеммами С и D привода в
сборе с агрегатами.
Сопротивление ниже заданной величины?

0,4 Ом

Перейти

к п. 6

Перейти

к п. 7

6

Верните на место ЭМУТ.
Восстановление окончено?

-

Система в

порядке

-

7

Верните на место привода в сборе с агрегатами.
Восстановление окончено?

-

Система в

порядке

-

8

Устраните короткое замыкание в цепи проводов пур­
пурного цвета. Восстановление окончено?

-

Система в

порядке

-

9

Устраните короткое замыкание в цепи проводов чер­

ного цвета. Ремонт завершен?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод на
автомобиле в течение трех циклов для подтверждения того, что код не переустанавливает­
ся. Цикл состоит из пуска двигателя, езды в автомобиле со скоростью 16 км/ч и последую­
щего отключения зажигания.
