ДВИГАТЕЛЬ DOHC 1С-7

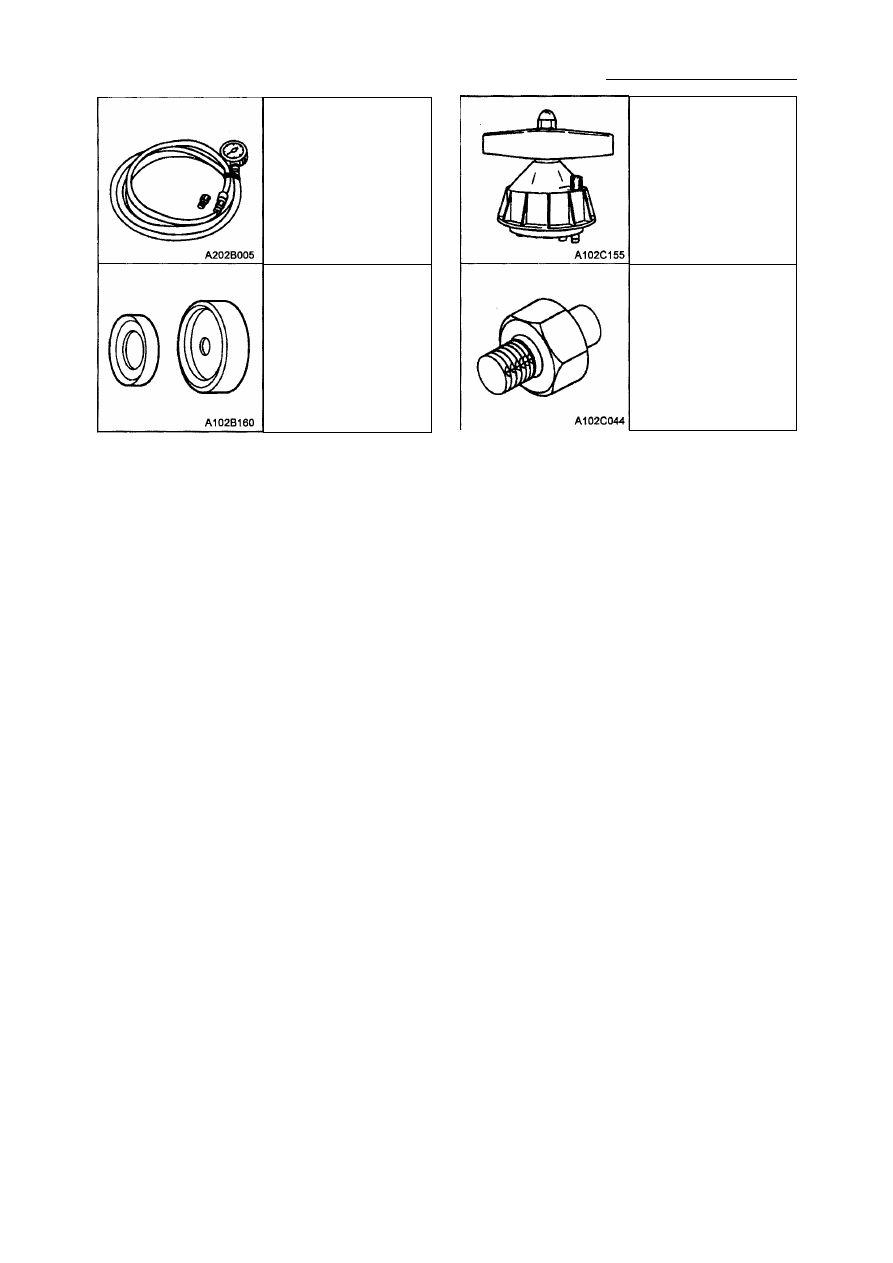

Манометр КМ-498-В

Монтажное

приспособление

манжеты

заднего уплотнения

коленчатого вала

КМ-635

Монтажное приспособление

для задней манжеты

коленчатого вала J-36792

Переходное устройство

КМ-135

1С-8 ДВИГАТЕЛЬ DOHC

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

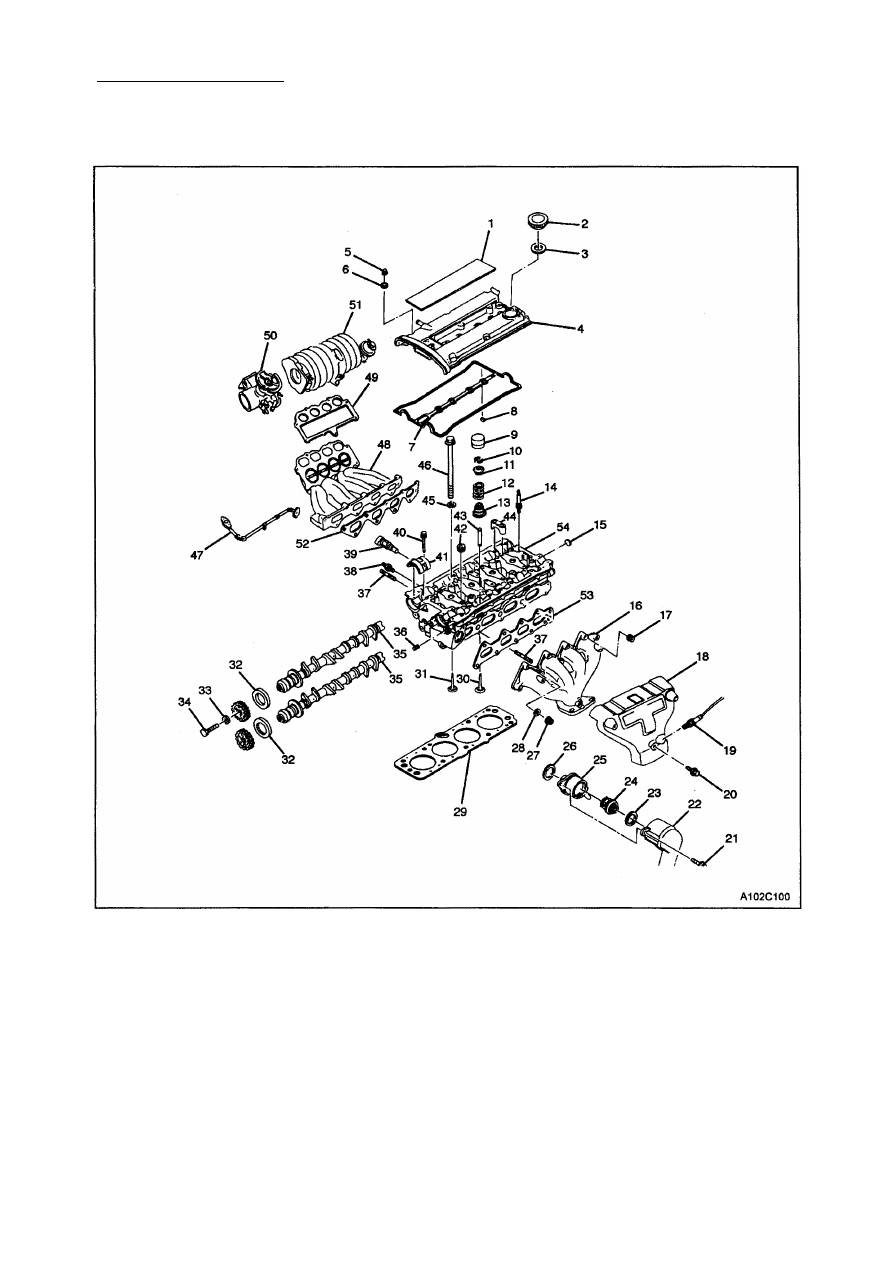

ГОЛОВКА ЦИЛИНДРОВ

ДВИГАТЕЛЬ DOHC 1С-9

1. Крышка свечей зажигания

2. Масляная пробка
3. Шайба масляной пробки
4. Крышка газораспределительного

механизма

5. Гайка крышки газораспределительного

механизма

6. Шайба крышки газораспределительно­

го механизма

7. Прокладка крышки газораспредели­

тельного механизма

8. Уплотнение
9. Регулятор зазора газораспределитель­

ного механизма

10. Сухарь
11. Тарелка
12. Пружина газораспределительного

механизма

13. Масляное уплотнение штока клапана
14. Шпилька крышки газораспределитель­

ного механизма

15. Пробка размораживания
16. Выпускной коллектор
17. Гайка
18. Теплозащитный экран выпускного

коллектора

19. Кислородный датчик

20. Болт
21. Болт
22. Корпус термостата
23. Уплотнение корпуса термостата
24. Термостат
25. Корпус термостата
26. Уплотнение корпуса термостата

27. Гайка
28. Шайба
29. Прокладка головки цилиндра
30. Выпускной клапан
3 1 . Впускной клапан
32. Манжета распределительного вала
33. Шайба
34. Болт газораспределительного

механизма

35. Распределительный вал
36. Пробка
37. Винт
38. Датчик температуры охлаждающей

жидкости двигателя

39. Датчик температуры охлаждающей

жидкости

40. Болт
4 1 . Передняя крышка распределительного

вала

42. Пробка
43. Направляющая втулка клапана
44. Крышка опоры газораспределитель­

ного вала

45. Шайба
46. Болт головки
47. Трубопровод рециркуляции отработав­

ших газов

48. Впускной коллектор
49. Прокладка воздушной камеры
50. Корпус дросселя

5 1 . Камера приточной вентиляции
52. Прокладка впускного коллектора
53. Прокладка выпускного коллектора
54. Головка цилиндров

1С-10 ДВИГАТЕЛЬ DOHC

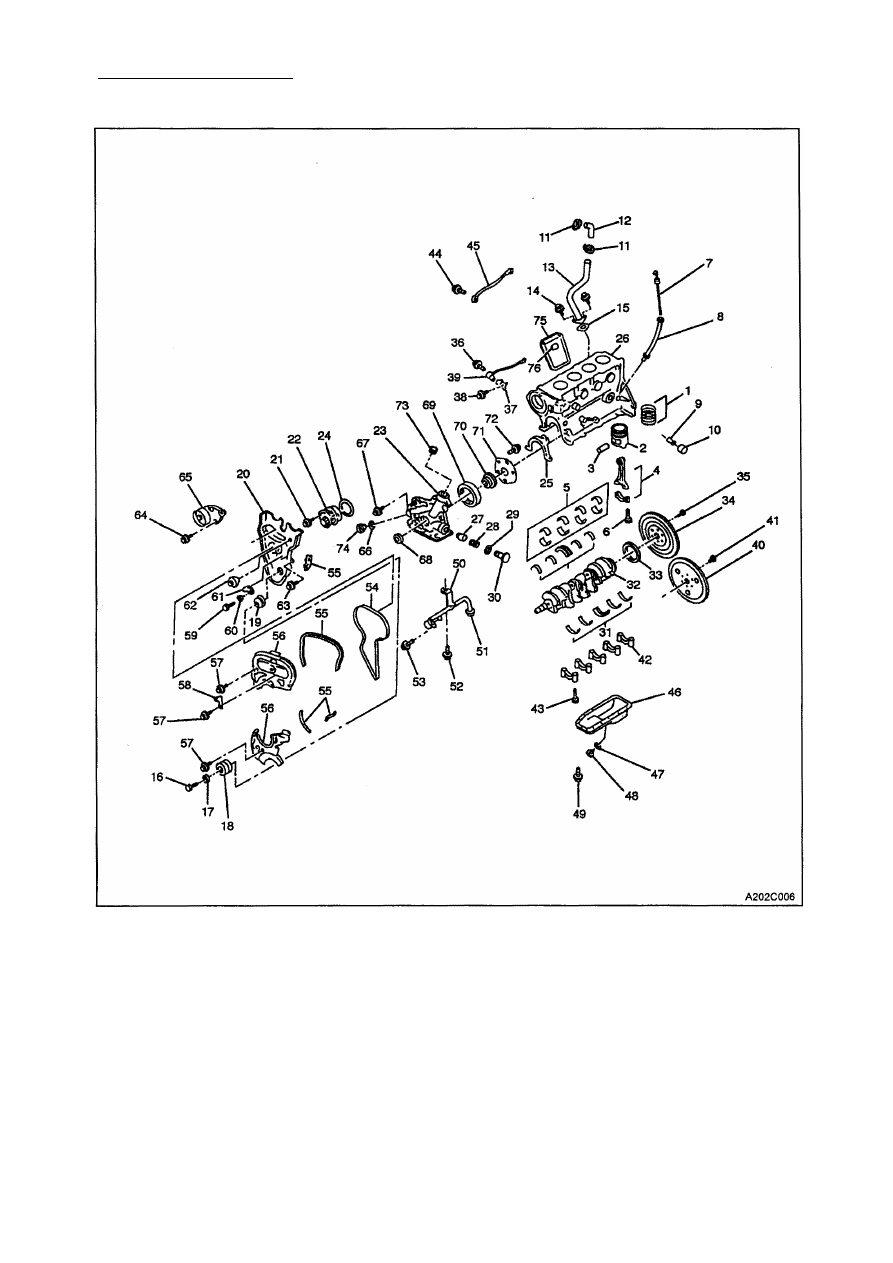

БЛОК ЦИЛИНДРОВ
