Chevrolet Lanos / Daewoo Lanos. Руководство - часть 86

ДВИГАТЕЛЬ DOHC 1С-3

СПЕЦИФИКАЦИЯ НА ДВИГАТЕЛЬ (окончание)

Применение

Описание (1.6 литров DOHC)

Клапанный механизм:

Компенсаторы клапанного зазора

Гидравлический

Плоский угол (весь)

46°

Опорный угол (весь)

46°

Радиальное биение (максимум, все)

0.03 мм (0.019 дюйма)

Торцевое биение ( максимум, все)

0.03 мм (0.019 дюйма)

Ширина седла:

Впускное отверстие

1.17 -1.57 мм (0.046 - 0.062 дюйма)

Выпускное отверстие

1.07-1.47 мм (0.042 - 0.058 дюйма)

Внутренний диаметр направляющей втулки
клапана (все)

6.00 - 6.02 мм (0.236 - 0.237 дюйма)

Диаметр штока клапана (все)

6 мм (0.236 дюйма)

Диаметр клапана (все):

Впускное отверстие

30.3 мм (1.19)

Выпускное отверстие

26.0 мм (1.02)

Нагрузки на пружину клапана:

Открытый клапан

580 + 26Н (428+19 фунтов)@23.0 мм (0.90 дюйма)

Закрытый клапан

260 + 13Н (192+9фунтов)@32.0мм (1.25 дюйма)

Длина пружины клапана в свободном

состоянии

-

Головка цилиндров:

Общая высота

138.18 мм (5.440 дюйма)

Минимальная высота после машинной
обработки

138.13 мм (5.438 дюйма)

Кривизна

0.1 мм (0.002 дюйма)

Масляный насос:

Зазор между корпусом масляного насоса и

наружной шестерней

0.4-0.484 мм (0.016 - 0.019 дюйма)

Боковой зазор наружной шестерни

0.45-0.100 мм (0.017 - 0.003 дюйма)

Боковой зазор внутренней шестерни

0.035 - 0.085 мм (0.001 - 0.003 дюйма)

Свободная длина пружины редукционного
клапана

81 мм (3.188 дюйма)

Герметики и связывающие вещества:

Крышка заднего коренного подшипника

GE p/n RTV 159

Держатель распределительного вала на
головке цилиндра

НМ 1581 (Loctite®515)

Болты масляного картера

НМ 1256 (Loctite®242)

Болты масляного насоса

НМ 1256 (Loctite®242)

Болты подающего трубопровода

НМ 1256 (Loctite®242)

Пробка масляной магистрали

НМ 1256(Loctite®242)

Пробки и крышки охлаждающей рубашки

НМ 1256 (Loctite®242)

Болты/гайки выпускного коллектора

Противозадирный состав (НМС Spec HN 1225)

1С-4 ДВИГАТЕЛЬ DOHC

Наименование

Н•м

Фунт-фут  Фунт-дюйм

Фиксирующий болт узла гибкого трубопровода
компрессора переменного тока

33

24

-

Монтажные болты компрессора переменного тока

27

20

-

Монтажные болты кронштейна компрессора
переменного тока

50

37

-

Болты корпуса воздушного фильтра

12

-

106

Регулирующий болт генератора переменного тока

20

15

-

Стопорный болт регулировочной подвески гене­

ратора переменного тока

20

15

-

Болты крышки кулачкового вала

16

12

-

Болт механизма кулачкового вала, впускной и
выпускной

67.5

49

-

Болты крышки соединительного штока

25

+30°+ 15°

18

+30°+ 15°

-

Фиксирующие болты насоса для подачи охлаж­
дающего средства

10

-

89

Температурный датчик охлаждающего средства

20

15

-

Болты крышки подшипников коленчатого вала

50

+45°+15°

37

+ 4 5 ° + 1 5 °

-

Болт шкива коленчатого вала

95

+30°+15°

70

+30°+15°

-

Фиксирующий болт датчика положения коленчатого
вала

10

-

89

Болты головки цилиндра (монтажные болты головки
цилиндра и корпуса опоры кулачкового вала)

25

+60°+60°
+60°+10°

18

+60°+60°
+60°+10°

Монтажные болты кронштейна катушки зажигания
системы прямого зажигания

10

89

Монтажные болты катушки зажигания системы
прямого зажигания

10

89

Стопорные болты кронштейна подвески двигателя

60

44

-

Стопорные гайки подвески двигателя

40

30

-

Болты, фиксирующие крепежную деталь подвески

двигателя к подвеске двигателя

60

44

-

Болты кронштейна гибкого выпускного трубопровода

40

30

-

Гайки, фиксирующие гибкую выхлопную трубу к
каталитическому нейтрализатору выхлопных газов
или соединительному патрубку

30

22

Гайки, фиксирующие гибкий выхлопной трубопровод
к выхлопному патрубку

40

30

-

Болты адаптера клапана рециркуляции отрабо­

тавших газов

25

18

-

Болты теплозащитного экрана выхлопного патрубка

15

11

-

Фиксирующие гайки выхлопного патрубка

25

18

-

Болты маховика (АКП)

60

44

-

Болты крышки осмотра маховика (АКП)

10

-

89

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

ДВИГАТЕЛЬ DOHC 1С-5

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ (окончание)

Наименование

Н•м

Фунт-фут  Фунт-дюйм

Болты маховика (МКП)

35

+30°+ 15°

25

+30°+ 15°

-

Болты крышки осмотра маховика (МКП)

12

-

106

Болты передней крышки зубчатого ремня привода
распредвала, верхние и нижние

10

-

89

Фиксирующие болты масляного путепровода

25

18

-

Фиксирующие гайки / болты впускного патрубка

25

18

-

Болты опорного кронштейна впускного патрубка,
верхние

25

18

-

Фиксирующие болты маслосборника

10

-

89

Масляный переключатель

40

30

-

Болты задней крышки масляного насоса

6

-

53

Фиксирующие болты масляного насоса

10

-

89

Предохранительный перепускной клапан масляного
насоса

30

22

-

Болты масляного насоса/подающего трубопровода

10

-

89

Монтажные болты насоса рулевого привода с
гидроусилителем

25

18

-

Болты шкива насоса рулевого привода с
гидроусилителем

25

18

-

Болты задней крышки зубчатого ремня привода
распредвала

10

-

89

Болты правой скобы механизма переключения
передач

40

30

-

Болты крышки свечей зажигания

3

-

27

Свечи зажигания

25

18

-

Болт опорного кронштейна

10

-

89

Монтажные болты корпуса термостата

20

15

-

Болты кронштейна кабеля дроссельного клапана

8

-

71

Болты автоматического натяжного устройства для

зубчатого ремня привода распредвала

25

18

-

Болт натяжного шкива зубчатого ремня привода
распредвала

40

30

-

Болты гидротрансформатора механизма

переключения передач

65

48

-

Болты корпуса раструба трансмиссии/механизма
переключения передач

75

55

-

Гайки крышки клапана

10

-

89

Примечание:

АКП - автоматическая коробка передач;

МКП - механическая коробка передач.

1С-6 ДВИГАТЕЛЬ DOHC

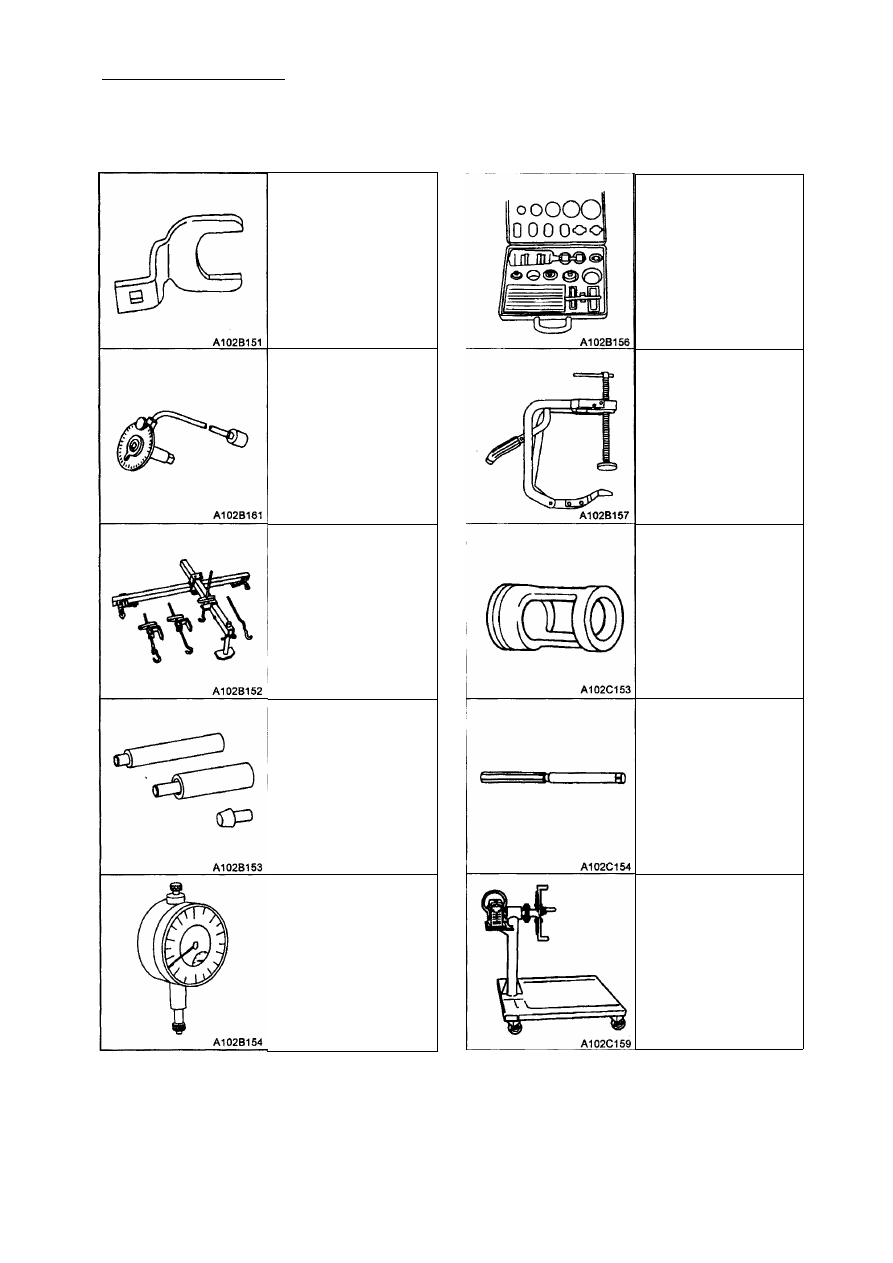

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Таблица специальных инструментов

Регулятор для зубчатого

ремня привода

распредвала J-42492

Динамометр

КМ-470-В

Зажимное приспособление

опоры узла двигателя

J-28467-B

Комплект для технического

обслуживания поршневого

пальца КМ-427

Индикатор

М Ш - 5 7 1 - В

Комплект зенкеров
включает: КМ-340-0

KM-340-7
КМ-340-13
КМ-340-26

Устройство для сжатия

пружины клапана

КМ-348

Адаптер КМ-653

Развертка направляющей

втулки клапана КМ-805

Подставка при капитальном

ремонте двигателя

КМ-412
