Шевроле Авео. Внутренняя отделка салона

Внутренняя отделка

Внутренняя отделка изготовлена из пластмассы и крепится винтами или пластмассовыми зажимами.

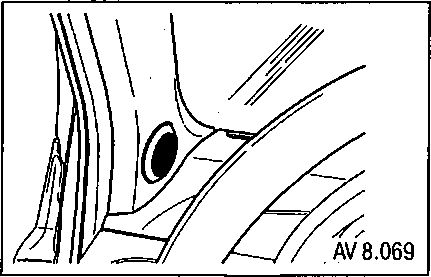

Отверстия вытяжной вентиляции

Когда все окна закрыты, а система вентиляции включена, излишек наружного воздуха, поступающий внутрь транспортного средства, создает там избыточное внутреннее давление. Для того чтобы снизить давление, воздух выпускается через два отверстия вытяжной вентиляции. Вентиляционные отверстия расположены в задней части автомобиля за бампером.

Консоль

Консоль размещена над туннелем пола автомобиля от центра панели приборов до

заднего сиденья. Передняя часть консоли содержит прикуриватель и рычаг переключения передач. Задняя часть консоли содержит рычаг стояночного тормоза, кнопки электростеклоподъемников (если они входят в комплект оборудования) и подстаканник.

Диагностический модуль системы подушек безопасности расположен под передней частью консоли.

Ковер

Литой цельный ковер пола простирается от передней до задней панели пола.

Полка багажника (хетчбек)

Полка багажника предусматривается для моделей хетчбек. Полка устанавливается в багажнике, но, если для перевозимого груза требуется больше места, ее можно легко снять.

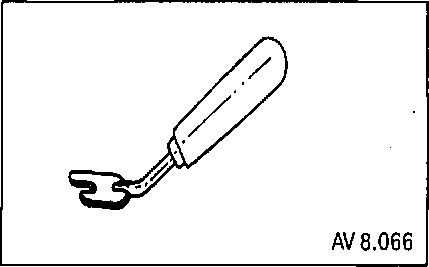

Инструмент для снятия отделки

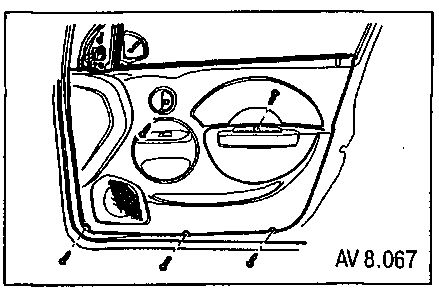

Обивка дверей

Снятие

1. Опустите переднее окно.

2. Снимите внутреннюю ручку открывания двери.

3. Снимите подлокотник.

4. Снимите ручку стеклоподъемника.

5. Снимите внутренний декоративный молдинг.

6. Открутите винты крепления обивки двери.

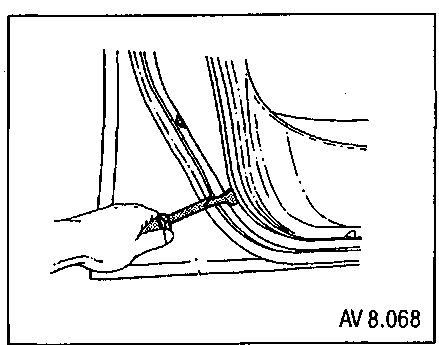

7. При помощи устройства для снятия снимите обивку двери.

При установке затяните винты крепления моментом 3,5 Нм.

Облицовка передней стойки

8. Снимите облицовку передней стойки.

9. Отсоедините электрический разъем.

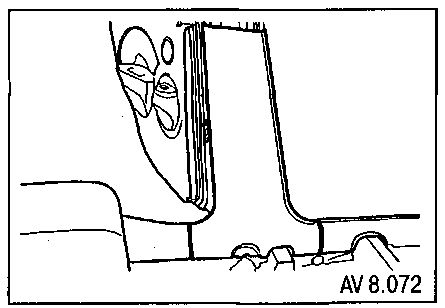

Облицовка средней стойки

Облицовка средней стойки состоит из двух частей - верхней и нижней.

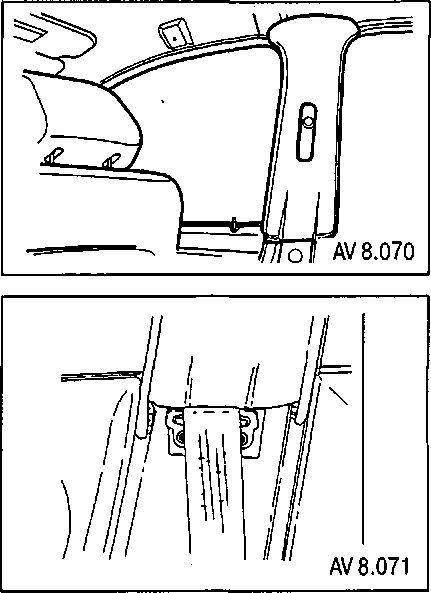

10. Открутите анкерный винт ремня безопасности переднего сиденья.

11. Снимите нижнюю часть облицовки средней стойки. Для этого необходимо переместить заднюю часть облицовки порога передней двери и переднюю часть облицовки порога задней двери.

12. Открутите винты и снимите кронштейн ремня безопасности.

13. Снимите верхнюю часть облицовки средней стойки.

При установке затяните:
- винты крепления кронштейна ремня безопасности моментом 10 Нм;
- анкерный винт ремня безопасности переднего сиденья моментом 38 Нм.

Облицовка задней стойки

14. Снимите ремень безопасности с облицовки задней стойки.

15. Снимите облицовку порога задней двери.

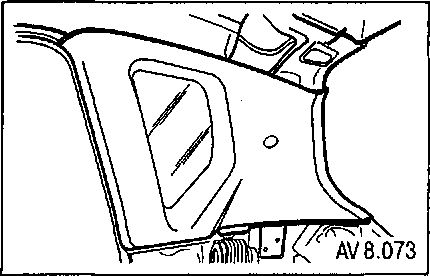

16. Снимите облицовку задней стойки.

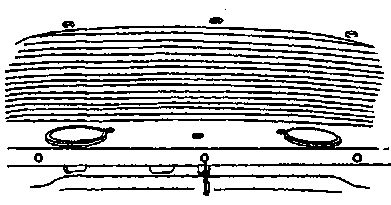

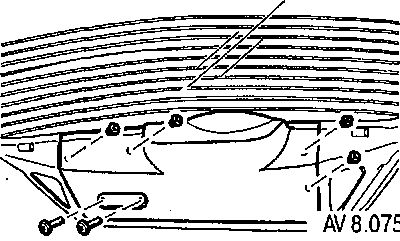

Полка под задним стеклом (седан)

17. Снимите спинку заднего сиденья. См. ниже.

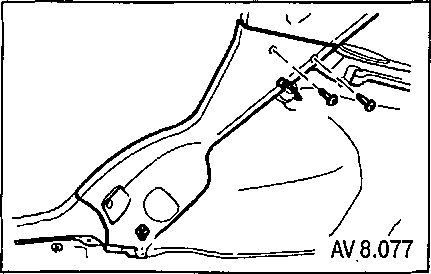

18. Снимите пластмассовые зажимы и полку.

Облицовка задней двери (хетчбек)

19. Откройте заднюю дверь.

20. Снимите облицовку с помощью приспособления для снятия.

Облицовка порога передней двери

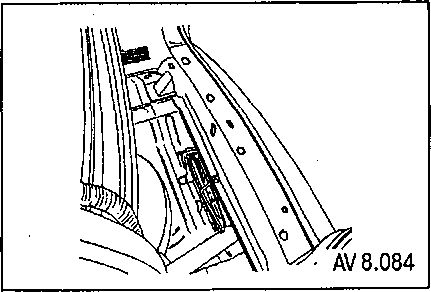

Облицовка порогов передней и задней дверей закреплена винтами.

21. Для снятия и установки облицовки порога задней двери снимите спинку заднего сидения. Момент затяжки винтов крепления облицовки порогов -3,5 Нм; винта крепления спинки заднего сидения - 2,5 Нм.

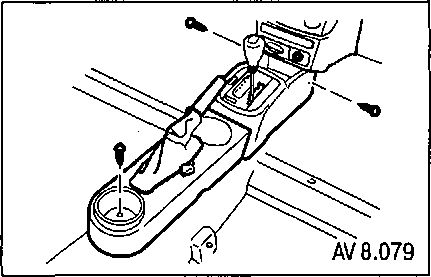

Консоль

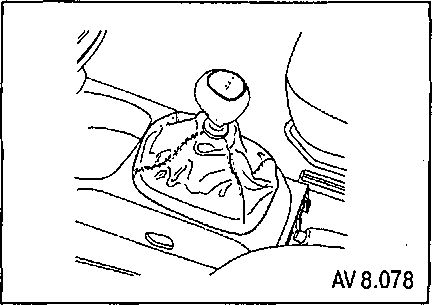

22. Снимите кожух рычага КПП.

23. Снимите винты крепления консоли.

24. Отсоедините электрический разъем.

25. Снимите консоль.

При установке затяните винты крепления консоли моментом 4 Нм.

Ковер

26. Снимите правую и левую облицовку порога задней двери.

27. Открутите анкерные болты ремней безопасности левого и правого передних сидений со средней стойки.

28. Снимите левую и правую нижние облицовки средней стойки.

29. Снимите передние сиденья.

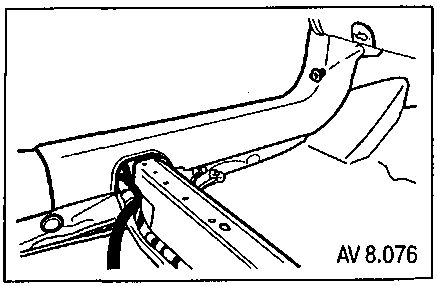

30. Снимите облицовки порогов левой и правой передних дверей.

31. Снимите консоль пола.

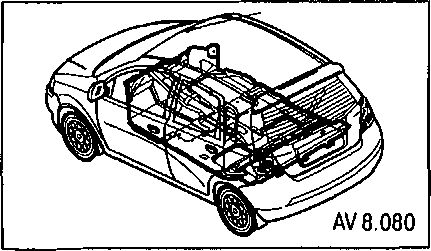

32. Снимите ковер пола.

При установке затяните анкерные болты ремней безопасности моментом 35 Нм.

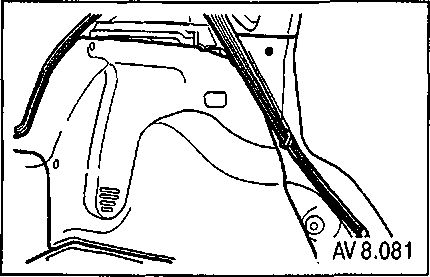

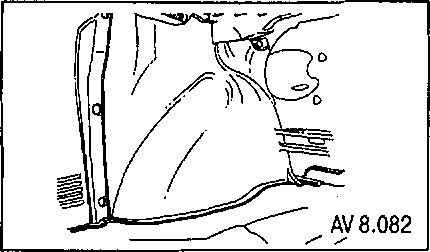

Облицовка арки колеса багажного отделения (хетчбек)

33. Снимите заднюю облицовку багажного отделения.

34. Снимите зажимы и облицовку арки колеса.

Облицовка арки колеса багажного отделения(седан)

.35. Снимите спинку заднего сиденья.

36. Удалите пластмассовые зажимы, снимите панель спинки заднего сиденья.

37. Удалите пластмассовые зажимы и снимите облицовку арки колеса.

Задняя угловая облицовка багажного отделения (седан)

38. Снимите пластмассовые зажимы и заднюю угловую облицовку.

Задняя облицовка багажного отделения(седан)

39. Снимите пластмассовые зажимы и заднюю облицовку.

Установка

Установка производится в порядке, обратном снятию.

Обивка потолка

Снятие

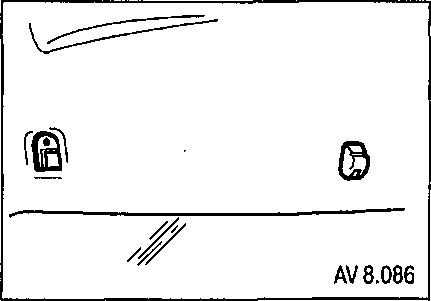

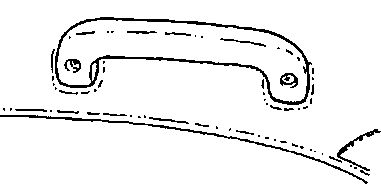

1. Снимите вспомогательные ручки пассажира.

2. Снимите крючок для одежды.

3. Снимите закрепленные на обивке потолка пластмассовые зажимы, расположенные со стороны водителя.

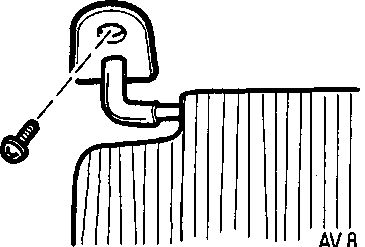

4. Снимите солнцезащитные козырьки.

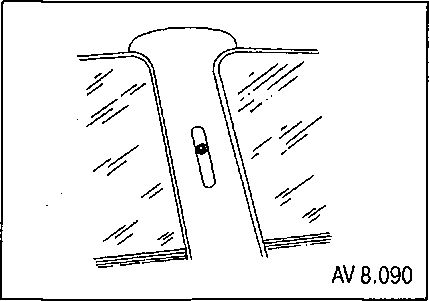

5. Снимите центральный плафон освещения салона. Для этого:

• - снимите рассеиватель света, поддев его отверткой;
• - открутите винты и снимите плафон освещения в сборе;
• - отсоедините электрический разъем.

6. Снимите левую и правую отделки передней стойки.

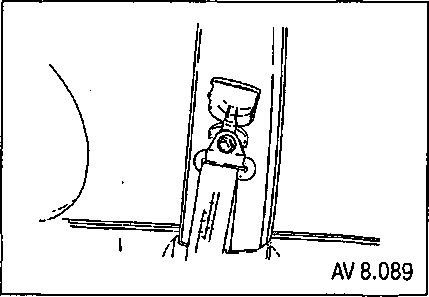

7. Открутите анкерные болты и снимите крепления ремней безопасности со средних стоек.

8. Снимите верхнюю часть отделки левой и правой средних стоек.

9. Снимите отделку левой и правой задних стоек.

10. Снимите молдинг люка крыши (при его наличии).

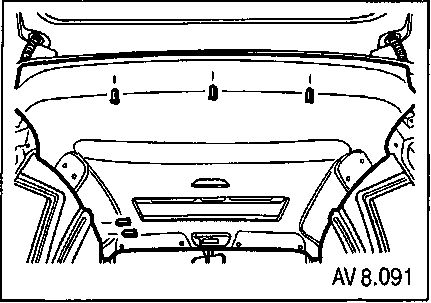

11. Снимите расположенные вдоль заднего окна пластмассовые зажимы на обивке потолка.

12. Передвиньте и наклоните вперед оба передних сиденья.

13. Опустите обивку потолка и поверните ее на 45°.

14. Извлеките обивку потолка через заднюю дверь.

При необходимости снятия механизма люка, при снятой обивке потолка, проделайте следующее.

15. Снимите сливные шланги.

16. Отсоедините электрический разъем.

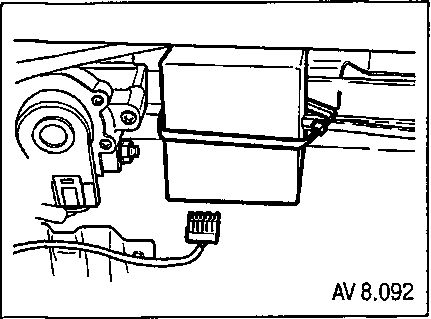

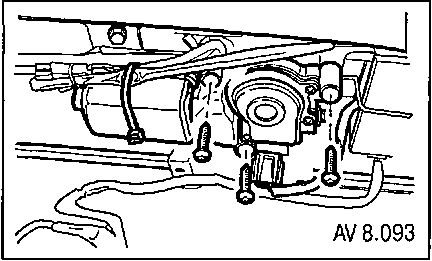

17. Открутив винты крепления, снимите электродвигатель.

18. Снимите блок управления электродвигателем.

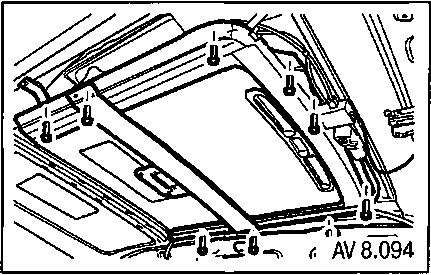

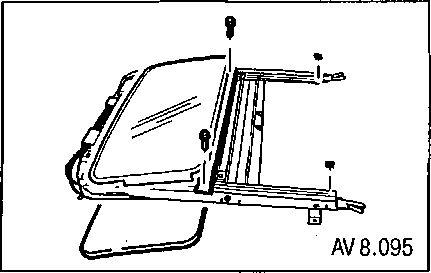

19. Открутив винты крепления, снимите корпус люка с автомобиля.

20. Снимите сливной канал.

21. Снимите солнцезащитное стекло.

Установка

Установка производится в порядке, обратном снятию.

При установке затяните винты крепления следующими моментами:

• - винты крепления ремней безопасности средней стойки - 38 Нм;
• - винты крепления контрольного выключателя лампы открывания двери/люка крыши с электроприводом - 4 Нм; винты крепления корпуса люка крыши -7Нм;
• - винты крепления электродвигателя люка крыши - 5 Нм.
