Chevrolet Aveo. Бамперы и их облицовка

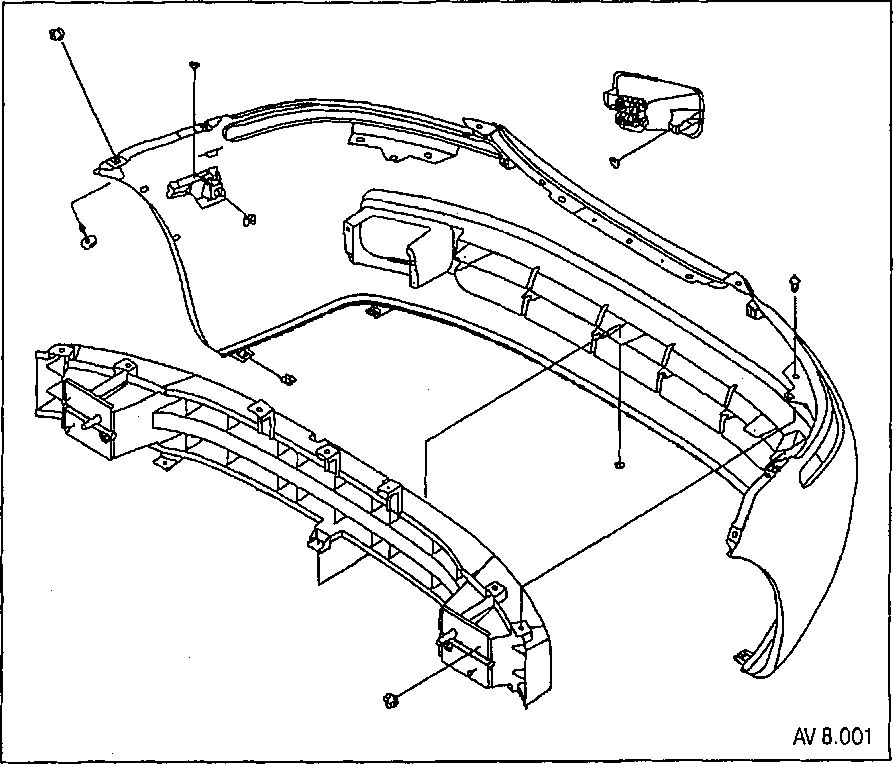

Система бамперов сконструирована таким образом, чтобы автомобиль мог выдержать без повреждения столкновение со стационарным барьером при скорости 8 км/ч. После поглощения энергии столкновения данная система восстанавливается в исходное положение. Бамперы конструктивно состоят из двух элементов: поглотителя энергии удара и полимерной облицовки. Бамперы могут сниматься и устанавливаться как узел, в сборе или поэлементно. Передний и задний бамперы содержат внутренний пенный поглотитель энергии и полимерную облицовку. Для получения доступа к поглотителю энергии и бамперу необходимо снять облицовку. Передний бампер снимается как узел, в сборе или можно снимать облицовку бампера отдельно.

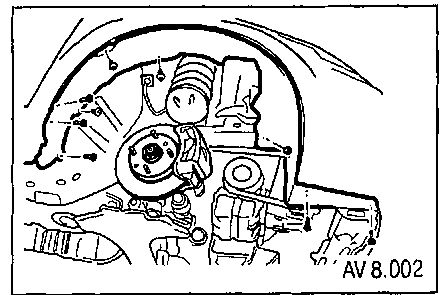

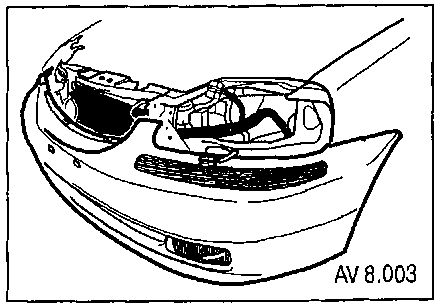

Облицовка переднего бампера При снятых передних колесах: 1. Открутите винты, болты, гайки и извлеките грязезащитный щиток из ниши переднего колеса; 2. Снимите блок-фары, лампы повторителей указателей поворотов и передние противотуманные фары; 3. Открутите винты крепления ниш ко леса;

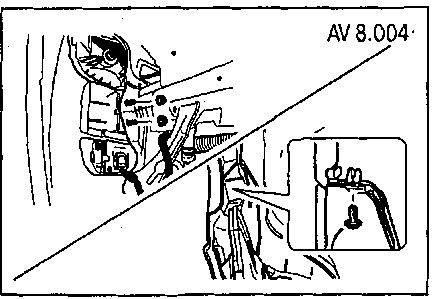

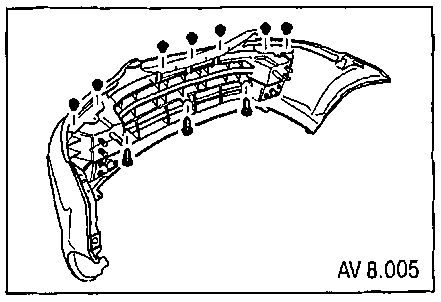

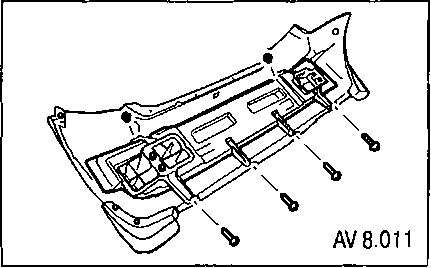

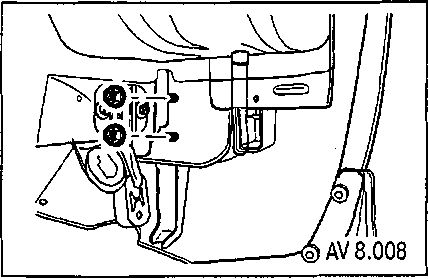

Снятие и установка переднего бампера Снятие 4. Снимите гайки с облицовки; 5. Снимите винты под облицовкой; 6. Снимите винты сверху облицовки; 7. Снимите облицовку переднего бампера.
Поглотитель энергии переднего бампера 8. При снятой облицовке переднего бампера открутите гайки крепления. 9. Снимите поглотитель энергии переднего бампера. При установке затяните элементы крепления следующими моментами:
Установка Установка производится в порядке, обратном снятию.

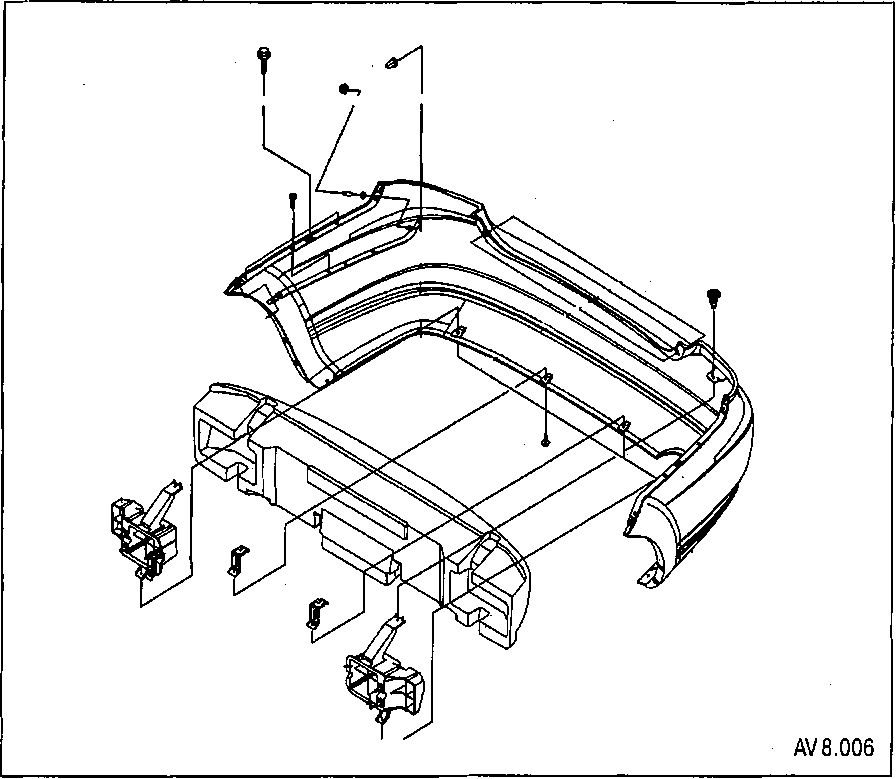

Снятие и установка заднего бампера Снятие

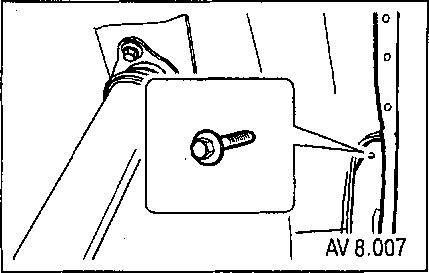

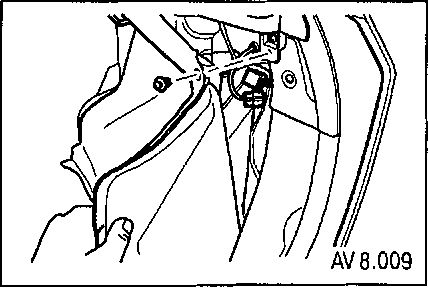

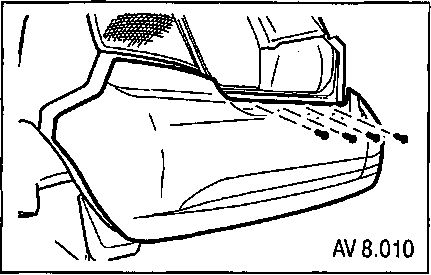

1. Снимите задние колеса Открутите винты крепления и снимите грязезащитный щиток. 3. Открутите винты позади облицовки бампера. 4. Снимите гайки сзади поглотителя энергии бампера. 5. Снимите угловую заднюю отделку багажника. 6. Открутите винты крепления облицовки бампера в багажнике. 7. Снимите винты и наружную отделку под задними фонарями. 8. Снимите винты крепления облицовки под задними фонарями. 9. Снимите винты задней верхней облицовки. 10. Снимите поглотитель энергии. 11. Снимите облицовку бампера Установка Установка производится в порядке, обратном снятию. При установке затяните элементы крепления следующими моментами:
