Chevrolet Aveo. Антиблокировочная система тормозов
Целью антиблокировочной тормозной системы DBC7 является минимизация блокировки колес при сильном торможении. DBC7 выполняет данную функцию путем контроля скорости каждого колеса и давления тормозной жидкости каждого колеса отдельно при торможении, что позволяет водителю сохранить путевую устойчивость и лучше управлять рулевым механизмом. Основные понятияПрежде чем вы ознакомитесь с этим разделом, необходимо изучить некоторые понятия. Без них могут возникнуть трудности при осуществлении диагностической проверки. - Основные электрические цепи: необходимо знать основные теоретические положения электричества и осознавать значение напряжения, тока (А) и сопротивления (Ом). Необходимо также знать, что происходит в цепи, если обнаружен разрыв или короткое замыкание. Необходимо правильно считывать и понимать схему электропроводки. - Использование приспособлений для тестирования цепи: необходимо знать, как правильно использовать цифровой универсальный электроизмерительный прибор, а также другие измерительные приборы. Необходимо уметь измерять напряжение, сопротивление, силу тока, иметь представление, как обходить детали, чтобы проверить цепь при помощи проволочной перемычки. Компоненты системы АБС АБС модификации DBC7 состоит из гидравлической тормозной системы с антиблокировочными компонентами. Обычная тормозная система включает в себя:
Гидравлическое устройство с ЭМУТ размещено между расширительным бачком и теплоизоляционной стенкой в левой части автомобиля. Технические характеристики
Моменты затяжки резьбовых соединений
Главное гидравлическое устройство состоит из:

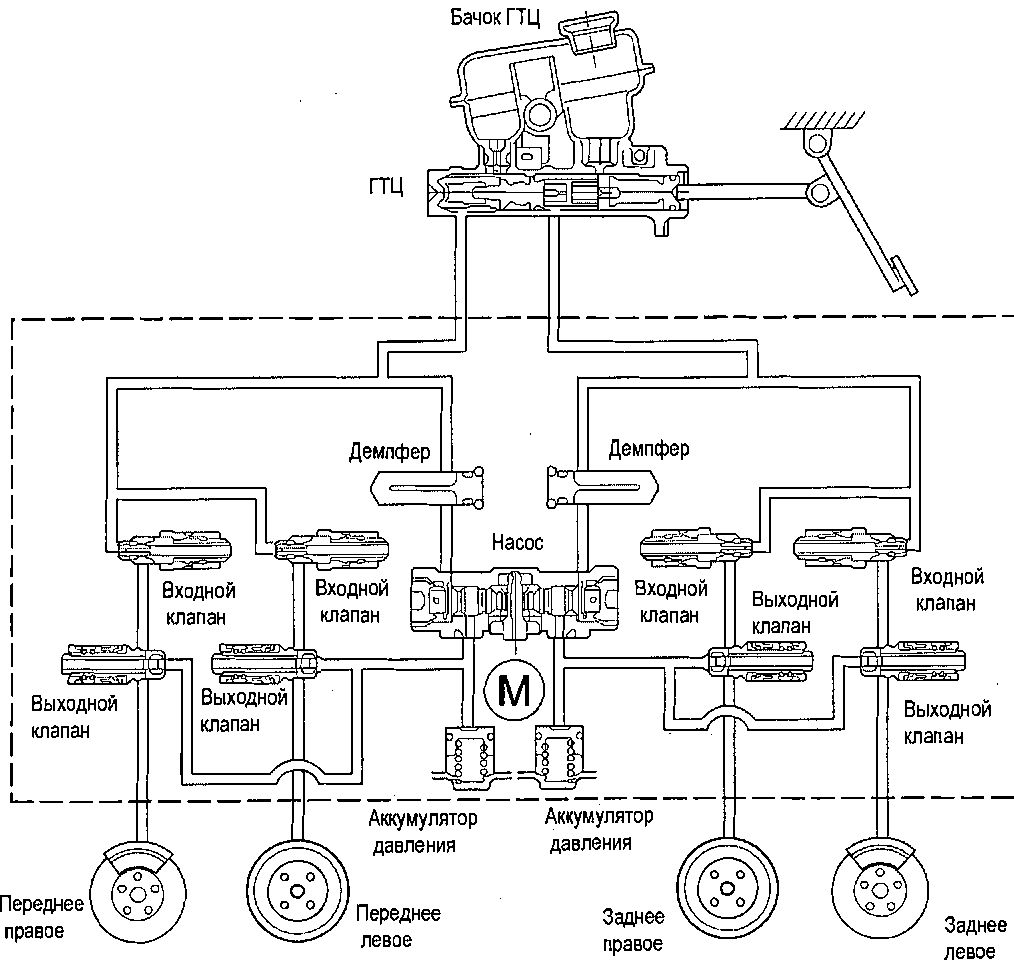

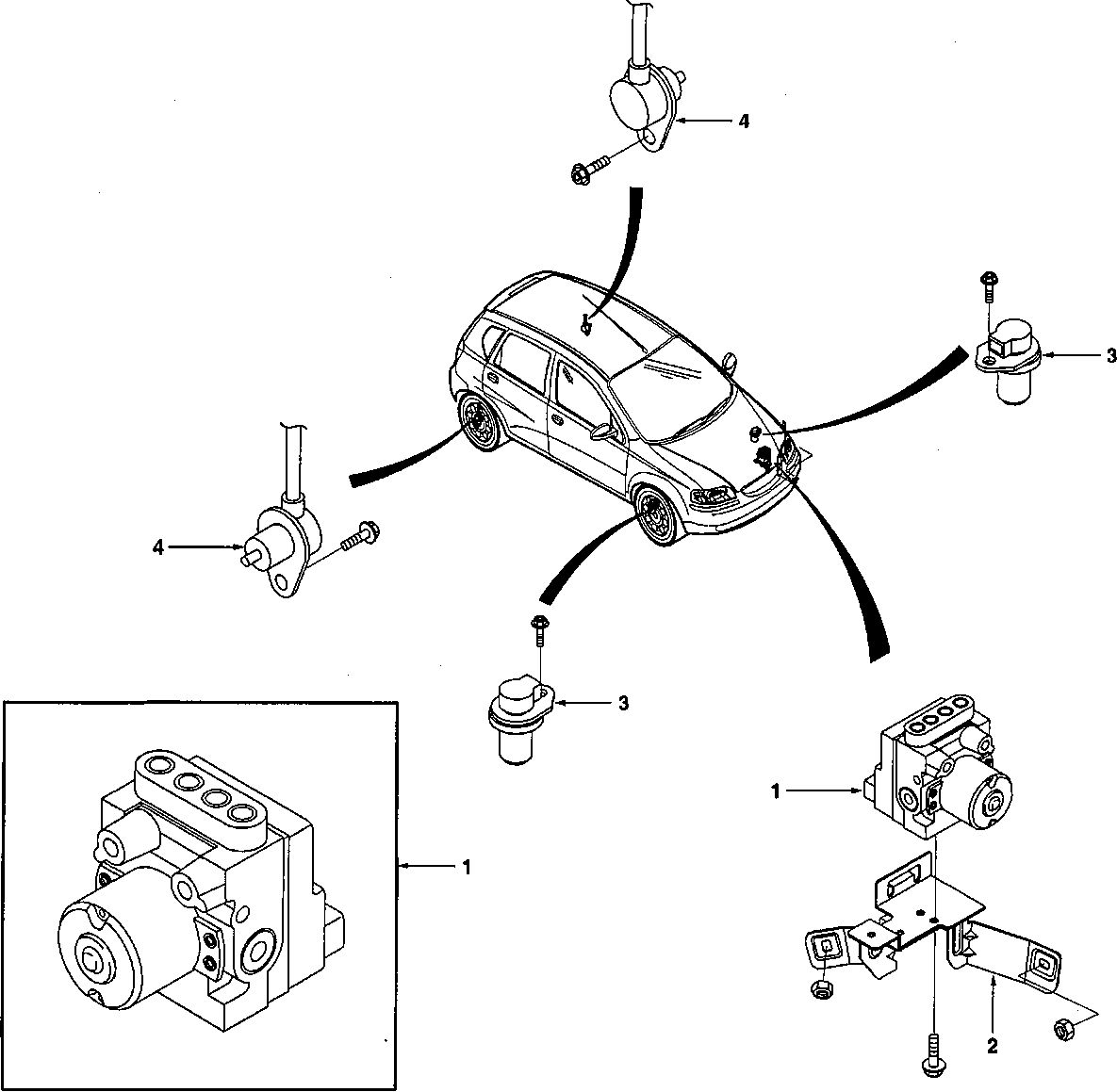

Гидравлическое устройство контролирует гидравлическое давление, подаваемое к цилиндрам передних и задних колес путем изменения гидравлического давления с целью предотвращения блокировки колес при торможении. Блок-схема АБС 1. Гидравлический модулятор 2 Кронштейн 3. Датчик скорости переднего колеса 4. Датчик скорости заднего колеса Размещение элементов АБС 1. Блок гидравлического модулятора 2. Кронштейн крепления блока гидравлического модулятора 3. Датчик скорости переднего колеса 4. Датчик скорости заднего колеса
