Chevrolet Aveo. Сборка основных узлов трансмиссии

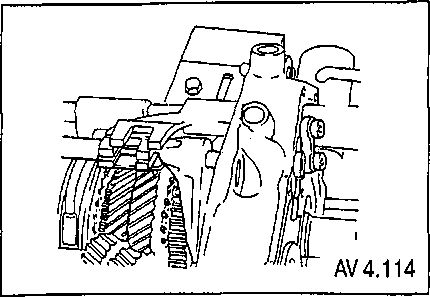

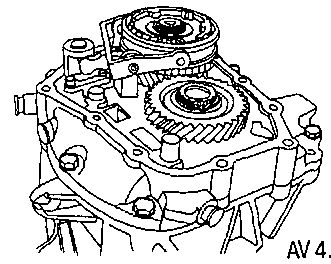

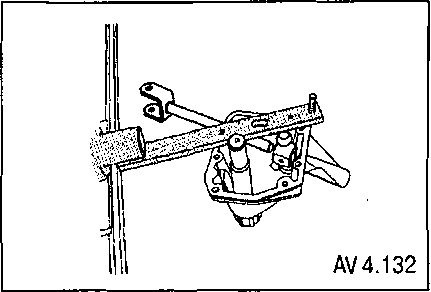

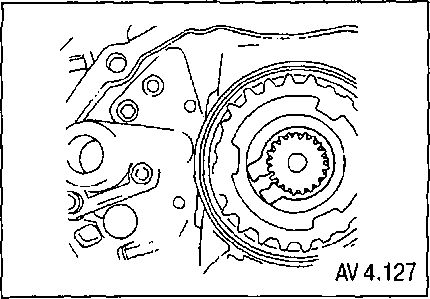

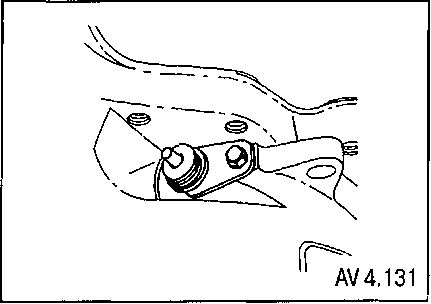

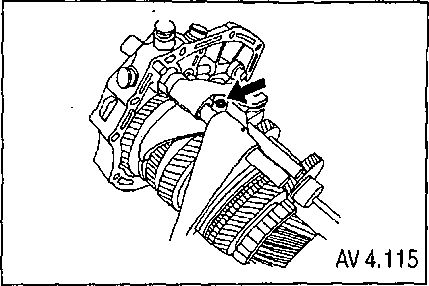

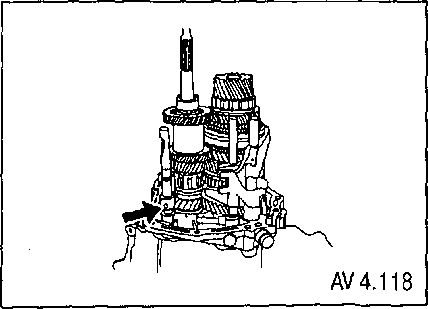

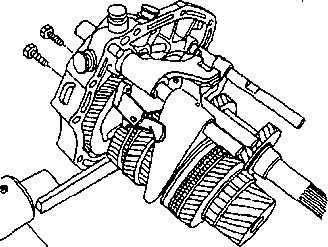

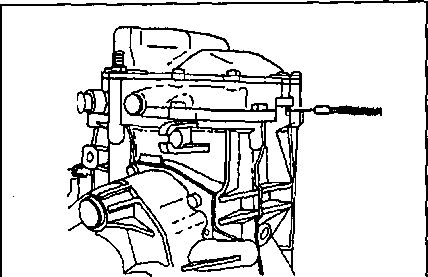

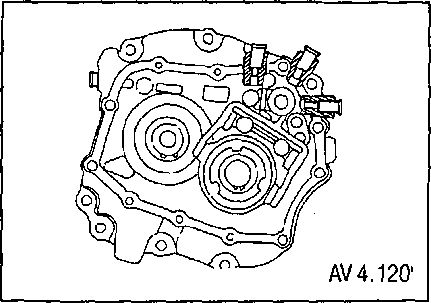

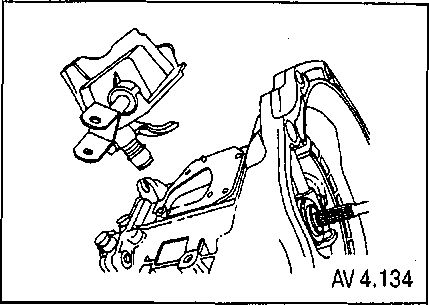

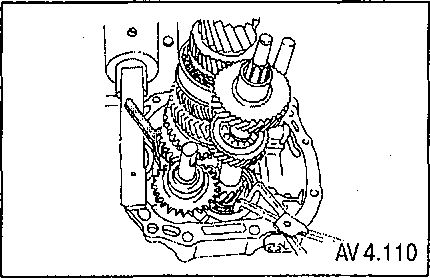

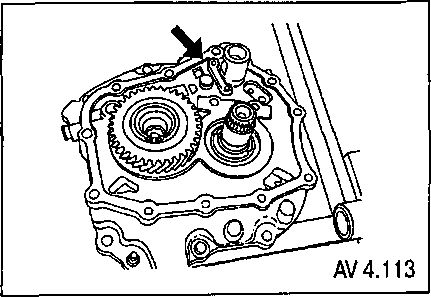

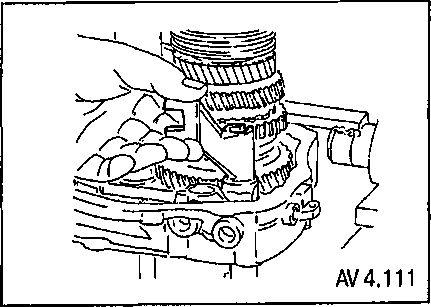

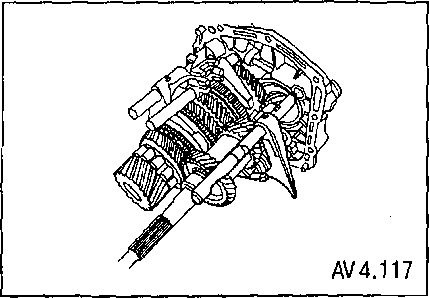

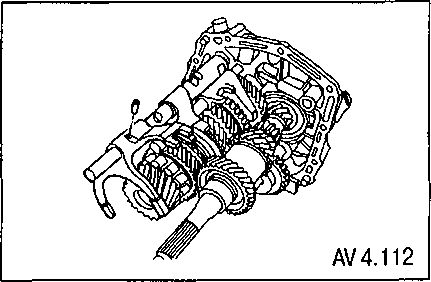

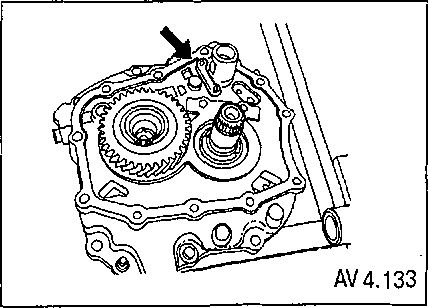

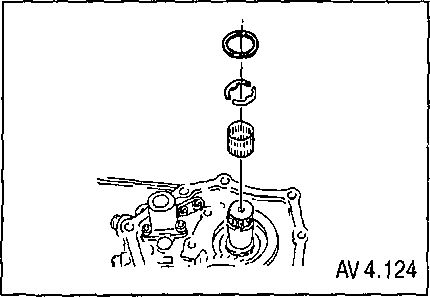

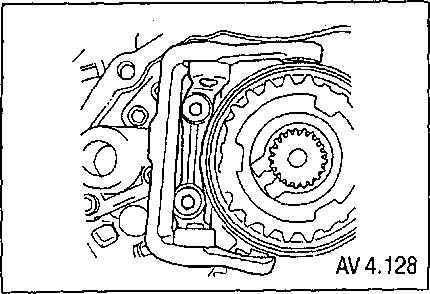

Сборка 1. Соедините ведомый и ведущий валы. 2. Сожмите стопорное кольцо у основания ведомого вала и удерживайте его с помощью держателя. 3. Держите стопорное кольцо у основания входного вала с помощью круглогубцев. 4. Установите коренной и входной валы на опорную пластину. 5. Отпустите стопорное кольцо коренного вала и стопорное кольцо входного вала. 6. Поставьте вилку 1 -й и 2-й передач. 7. Установите рычаг 5-й передачи в опорную пластину. 8. Установите удерживающий штифт штока/вилки 3-4-й передач. 9. Установите упорный кронштейн на корпус подшипников. 10. Установите шток/вилку 1-й и 2-й передач на корпус подшипников. 11. Установите удерживающий штифт вилки 1-2-й передач. 12. Установите упорный кронштейн и затяните винты крепления моментом 7 Нм. 13. Установитешток/вилкупередачизадне-го хода в корпус подшипников. 14. Установите фиксирующий штифт штока/вилки передачи заднего хода. 15. Установите фиксирующий штифт штока и пружину в отверстие фиксатора. 16. Установите фиксаторы штока 4-й передачи. 17. Наживите болты и установите соединитель 5-й передачи на корпус подшипников, используя защелку. Затяжка Затяните болты соединителя с усилием 7Нм. 18. Установите ведущую шестерню 5-й передачи. 19. Закрепите шестерню 5-й передачи стопорным кольцом. 20. Установите упорные шайбы, удерживающее кольцо и игольчатый подшипник в узел 5-й передачи коренного вала. 21. Установите блокирующее кольцо синхронизатора на ведомую шестерню 5-й передачи коренного вала. 22. Установите узел ведомой шестерни 5-й передачи ведомого вала. 23. Установите ступицу муфты включения 5-й передачи. 24. Установите стопорное кольцо, удерживающее узел 5-й передачи. 25. Установите вилку включения 5-й передачи и затяните винты крепления вилки шестерни 5-й передачи моментом 22 Нм. 26. Включите 2-ю передачу. 27. Установите корпус подшипников с присоединенными к нему валами и затяните винты крепления моментом 22 Нм. 29. Установите привод спидометра и затяните винт крепления моментом 4 Нм. 30. Установите шток переключения, переключающий рычаг и штифт. 31. Установите стопорное кольцо, втулку, пружину и промежуточный рычаг. 33. Включите нейтральную передачу. 34. Установите крышку рычага переключения и затяните винты крепления моментом 22 Нм. 35. Установите крышку коробки передач и затяните винты крепления моментом 18 Нм. 36. Установите коробку передач на автомобиль.
