Chevrolet Aveo. Устройство двигателя 1,5 л SOHC
Головка блока цилиндров

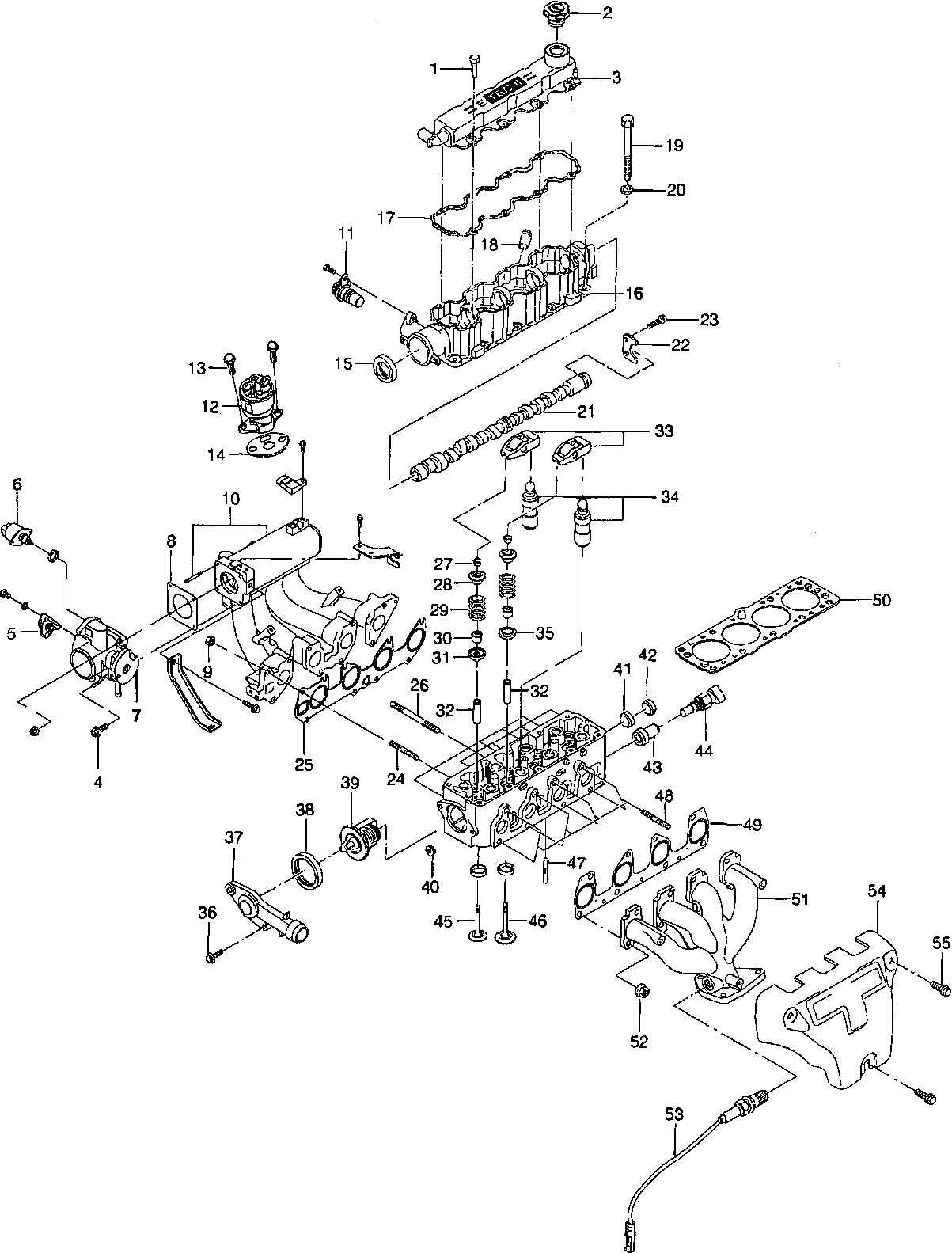

Головка блока цилиндров двигателя 1,5 л SOCH Детали головки блока цилиндров: 1. Винт; 2. Крышка маслозаливного отверстия; 3. Клапанная крышка; 4. Винт крепления корпуса дроссельной заслонки; 5. Датчик положения дроссельной заслонки; 6. Клапан управления подачей воздуха в режиме холостого хода; 7. Корпус дроссельной заслонки; 8. Прокладка корпуса дроссельной заслонки; 9. Гайка крепления впускного коллектора; 10. Впускной коллектор; 11. Датчик положения распределительного вала; 12. Клапан управления рециркуляцией отработавших газов; 13. Винт крепления клапана управления рециркуляцией отработавших газов; 14. Прокладка клапана управления рециркуляцией отработавших газов; 15. Сальник распределительного вала; 16. Корпус подшипников распределительного вала; 17. Прокладка клапанной крышки; 18. Трубка вентиляции картера; 19. Винт крепления головки блока цилиндров; 20. Шайба винта крепления головки блока цилиндров; 21. Распределительный вал; 22. Пластина осевого фиксатора распределительного вала; 23. Винт крепления пластины осевого фиксатора распределительного вала; 24. Шпилька крепления впускного коллектора (короткая); 25. Прокладка впускного коллектора; 26. Шпилька крепления впускного коллектора (длинная); 27. Сухари крепления пружины на штоке клапана; 28. Верхняя тарелка клапанной пружины; 29. Клапанная пружина; 30. Маслосъемный колпачок клапана; 31. Седло выпускного клапана; 32. Направляющая втулка клапана; 33. Роликовый нажимной рычаг клапана (рокер); 34. Регулировочная опора (с гидрокомпенсатором) роликового нажимного рычага клапана; 35. Нижняя тарелка пружины впускного клапана; 36. Винт крепления корпуса термостата; 37. Корпус термостата; 38. Уплотнительная кольцевая прокладка корпуса термостата; 39. Термостат; 40. Винтовая пробка; 41. Заглушка масляной магистрали; 42. Заглушка масляной магистрали; 43. Переходник датчика температуры охлаждающей жидкости (ОЖ); 44. Датчик температуры охлаждающей жидкости (ОЖ); 45. Выпускной клапан; 46. Впускной клапан; 47. Сливной масляный канал; 48. Шпилька крепления выпускного коллектора; 49. Прокладка выпускного коллектора; 50. Прокладка головки блока цилиндров; 51. Выпускной коллектор; 52. Гайка крепления выпускного коллектора; 53. Датчик кислорода (состава отработавших газов); 54. Тепловой экран выпускного коллектора; 55. Винт крепления теплового экрана выпускного коллектора.
