6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПР

АВНОСТИ

ОПАСНОСТЬ

•

Во избежание травм в буксируемом автомобиле не должно быть никого, кроме во-
дителя.

•

При буксировке автомобиля избегайте резкого трогания с места или непредсказу-
емых маневров, которые могут привести к избыточной нагрузке на буксирную про-
ушину, трос, цепь или жесткую сцепку. Буксирная проушина, трос, цепь или жесткая
сцепка могут разрушиться, став причиной тяжелых травм или повреждений.

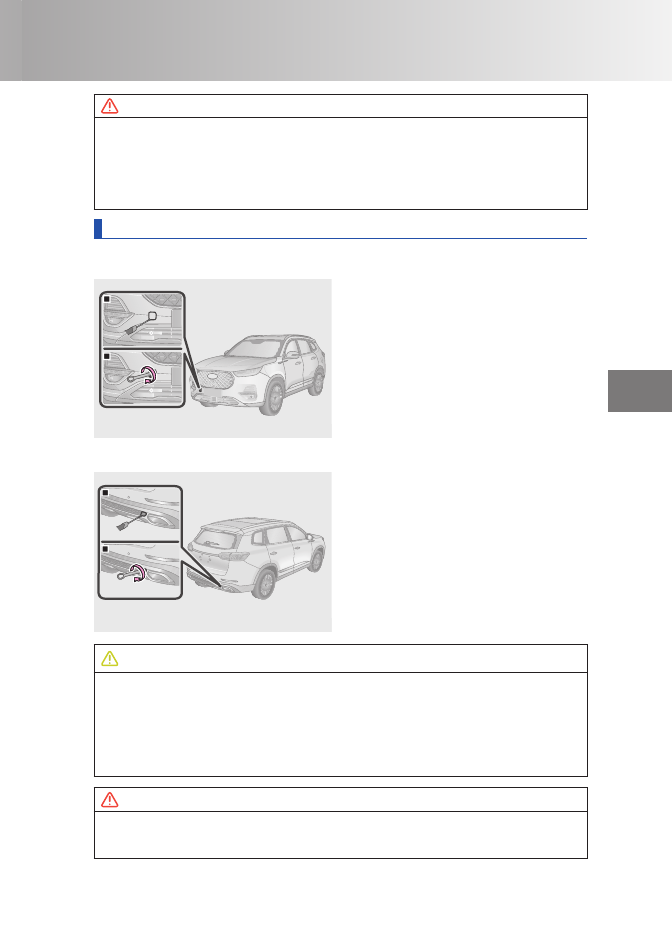

Установка буксирной проушины

Передняя буксирная проушина

OMT1D-5110

Шаг

С помощью плоской отвертки,

обернутой изоляционной лентой, снимите
декоративную крышку отверстия для
передней буксирной проушины.

Шаг

Вставьте буксирную проушину в

специальное отверстие и вверните ее по
часовой стрелке. Затем надежно затяните
проушину с помощью баллонного ключа.

ВНИМАНИЕ

•

Используйте только буксирную проушину, которой укомплектован ваш автомо-
биль. В противном случае вы можете повредить его.

•

Буксирующий автомобиль должен двигаться медленно и с равномерной скоро-
стью. Чрезмерное натяжение буксирного троса может нанести повреждение ав-
томобилю.

•

Буксирный трос или жесткую сцепку можно присоединять только к буксирной
проушине.

ОПАСНОСТЬ

Убедитесь в том, что буксирная проушина надежно затянута. Если проушина от-
вернется во время буксировки, это может привести к дорожно-транспортному
происшествию, тяжелому травмированию или гибели людей.

OMT1D-5111

Задняя буксирная проушина

Шаг

С помощью плоской отвертки,

обернутой изоляционной лентой, снимите
декоративную крышку отверстия для
задней буксирной проушины.

Шаг

2. Вставьте буксирную проушину в

282

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-4. Предохранители

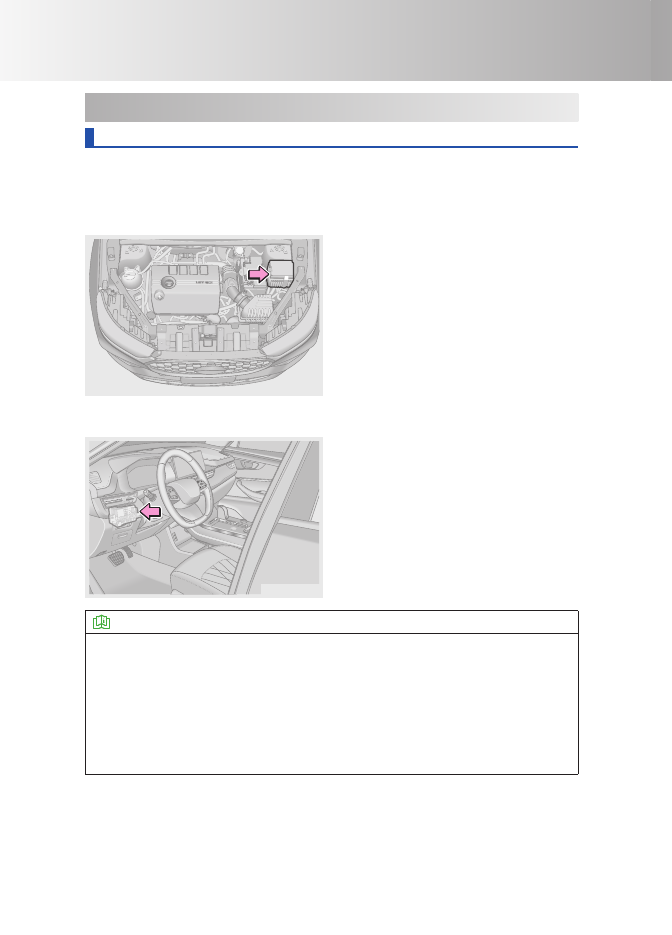

Блок предохранителей

Предохранители служат для защиты электрических цепей и устройств от перегрузки.
Если не работает какой-либо электрический прибор, скорее всего, перегорел
соответствующий предохранитель.

Блок предохранителей в моторном отсеке

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2.

Отсоедините провод от «отрица-

тельного» (–) полюсного вывода аккуму-
ляторной батареи.

Шаг 3. Снимите крышку блока предохра-
нителей в моторном отсеке для проверки
или замены предохранителей.

OMT1D-5120

OMT1D-5121

Блок предохранителей и реле в передней панели

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2.

Отсоедините провод от «отрица-

тельного» (–) полюсного вывода аккуму-
ляторной батареи.

Шаг 3. Снимите декоративную накладку
в левой нижней части панели управления
для проверки или замены предохраните-
лей.

ПРОЧИТАЙТЕ

•

Проверьте предохранители, вызывающие у вас подозрение, по схеме, нанесен-
ной на внутреннюю сторону крышки блока.

•

Во избежание повреждения электрической системы содержите блок плавких
предохранителей в чистоте. Не допускайте попадания влаги внутрь блока через
открытую крышку.

•

Во избежание повреждения автомобиля проявляйте осторожность при снятии и
установке левой нижней декоративной накладки панели управления. При необ-
ходимости обратитесь для этого на сервисную станцию официального дилера
Chery.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

283

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПР

АВНОСТИ

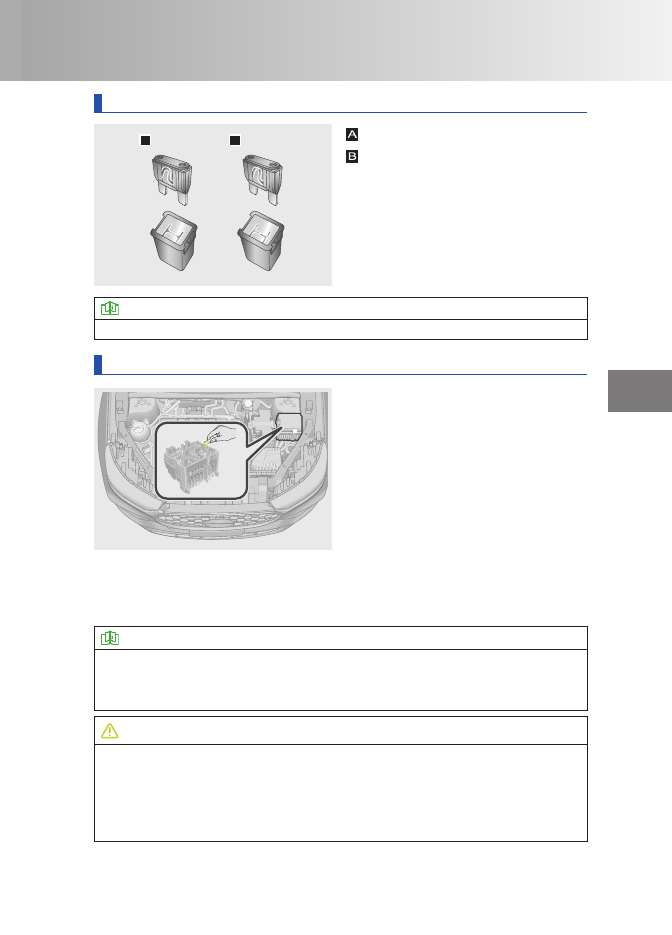

Проверка предохранителей

Исправный предохранитель

Перегоревший предохранитель

Шаг 4. Проверьте исправность предохранителя. Если вы не уверены, исправен ли
предохранитель, замените его заведомо исправным предохранителем того же номи-
нала. Номинал предохранителей указан на самом предохранителе и на крышке блока
предохранителей.

ПРОЧИТАЙТЕ

При отсутствии запасного предохранителя можно при крайней необходимости ис-
пользовать предохранитель такого же номинала от второстепенного потребителя
электроэнергии. Но лучше приобрести набор запасных предохранителей и хранить
его в автомобиле.

ВНИМАНИЕ

•

Запрещается изменять конструкцию предохранителей или блоков предохрани-
телей.

•

Для замены используйте только предохранитель того же номинала, что и у пе-
регоревшего предохранителя. Запрещается даже временно заменять перего-
ревший предохранитель проволокой. В противном случае возможно серьезное
повреждение электрооборудования автомобиля или его возгорание.

OMT1D-5122

OMT1D-5123

ПРОЧИТАЙТЕ

Если предохранитель перегорел, его следует заменить.

Замена предохранителей

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2. Проверьте предохранители, вызы-
вающие у вас подозрение, по схеме, на-
несенной на внутреннюю сторону крышки
блока.

Шаг 3. Для извлечения предохранителя
воспользуйтесь специальным пинцетом.

Исправный

Перегоревший

284

6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-5. Если вам нужна помощь

Удовлетворенность обслуживанием

Компания Chery и ее официальные дилеры обязуются предоставлять клиентам вы-
сококачественные изделия и услуги. Для нас очень важно, чтобы вы были довольны
своим автомобилем. При возникновении проблем при техническом обслуживании
автомобиля рекомендуется предпринять следующие действия:

•

Обсудить проблему с консультантом по обслуживанию вашей сервисной станции
официального дилера Chery. Персонал сервисной станции официального дилера
обладает профессиональными знаниями, что позволяет быстро решать возника-
ющие проблемы.

•

Если решить проблему не удается, обращайтесь к руководителю отдела техниче-
ского обслуживания. Он найдет оптимальное решение.

•

Если сервисная станция не смогла решить вашу проблему, обращайтесь в Отдел
послепродажного обслуживания «АО ЧЕРИ АВТОМОБИЛИ РУС».

Услуги, предоставляемые сервисной станцией официального дилера Chery

Только оригинальные запасные части и материалы могут обеспечить заявленный срок
службы автомобиля. Компания Chery Automobile Co., Ltd. является единственным по-
ставщиком запасных частей для сервисных станций официальных дилеров Chery во
всем мире. Поэтому используйте только оригинальные запасные части, доступные на
сервисных станциях официальных дилеров Chery.

Официальные дилеры Chery являются профессионалами своего дела, и только они
официально уполномочены компанией Chery Automobile Co., Ltd выполнять техниче-
ское обслуживание и ремонт автомобилей Chery. При обращении на станцию техни-
ческого обслуживания официального дилера для проведения соответствующих работ
помните, что специалисты станции прошли обучение в компании Chery Automobile
Co., Ltd. и что станция располагает всеми необходимыми оригинальными запасными
частями.

Способ обращения в компанию Chery

Горячая линия 8 (800) 555-999-8

Форма обратной связи на сайте

www.chery.ru

Информация, предоставляемая при обращении в компанию Chery

Любое обращение в Отдел послепродажного обслуживания АО «ЧЕРИ АВТОМОБИЛИ
РУС» должно включать в себя следующие данные:

•

ФИО и адрес владельца

•

Номер телефона владельца

•

Адрес электронной почты владельца

•

Название дилера, осуществлявшего продажу и обслуживание автомобиля

•

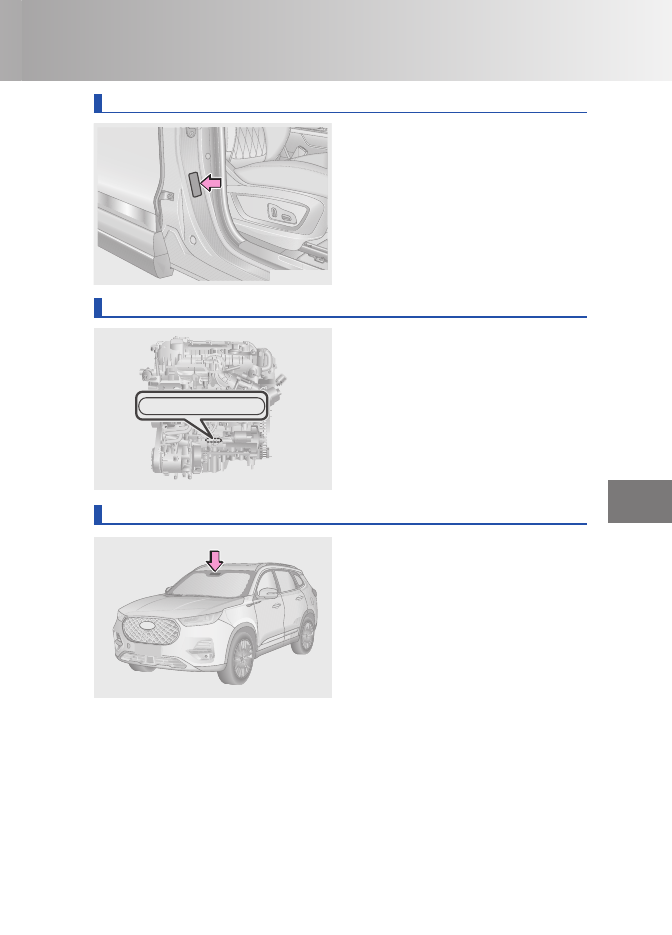

Идентификационный номер автомобиля (VIN)

286

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7-1. Ремонт и техническое обслуживание

Ремонт и техническое обслуживание

Существует два вида работ по ремонту и техническому обслуживанию: текущие ра-
боты, которые владелец автомобиля может выполнить самостоятельно, и плановые
проверки и техническое обслуживание, для выполнения которых владельцу следует
обратиться на сервисную станцию официального дилера Chery.

Подробнее о плановых проверках и техническом обслуживании рассказано в разделе
«Плановое техническое обслуживание» ниже в этой главе. Данные операции позволя-
ют заблаговременно выявлять потенциальные опасности и устранять неисправности.
Регулярное техническое обслуживание автомобиля очень важно. Строго соблюдайте
регламент технического обслуживания, приведенный в настоящем Руководстве. Это
гарантирует оптимальные характеристики вашего автомобиля, его исправную работу
и позволяет продлить срок его службы.

Во избежание поломки автомобиля используйте только рекомендованные компанией
Chery эксплуатационные жидкости.

Услуги, предоставляемые сервисной станцией официального дилера Chery

Сервисная станция официального дилера Chery

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Для утилизации отработанного моторного масла, тормозной жидкости, охлажда-
ющей жидкости, жидкости гидроусилителя рулевого управления (для некоторых
вариантов исполнения автомобиля), отслуживших свой ресурс аккумуляторных
батарей и шин обращайтесь в специализированные организации по утилизации
отходов. Запрещается утилизировать их в систему сбора бытового мусора или ка-
нализацию.

Организация технического обслуживания

При обращении на сервисную станцию официального дилера Chery нужно иметь при
себе необходимые документы. Не все работы, которые должны быть выполнены, мо-
гут покрываться гарантией. Обсудите дополнительные расходы с консультантом по
обслуживанию. Бережно храните сервисную книжку автомобиля. Она может помочь
в устранении неисправностей.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

287

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Подготовьте письменный перечень неисправностей автомобиля или конкретных ра-
бот, которые следует выполнить. Если произошло дорожно-транспортное происше-
ствие или была выполнена работа, которая не зафиксирована в журнале технического
обслуживания, обязательно сообщите об этом консультанту по обслуживанию.

Перечислите позиции, которые должны быть выполнены к концу дня, обсудите ситу-
ацию с консультантом по обслуживанию и перечислите позиции в порядке очеред-
ности.

Проверка исправности автомобиля

Проводите проверку исправности автомобиля перед каждой поездкой. Это обеспе-
чит безопасность эксплуатации автомобиля и удовольствие от управления им.

ОПАСНОСТЬ

Во время проведения проверки двигатель должен быть заглушен.

Ежедневная проверка

Осмотрите лакокрасочное покрытие на отсутствие царапин, обесцвечивания и
сколов, проверьте затяжку колесных болтов и их наличие, убедитесь в отсутствии
течи эксплуатационных жидкостей/масел и в отсутствии повреждений дверей,
капота, двери багажного отделения и стекол.

Проверьте уровни моторного масла, тормозной жидкости, охлаждающей жидкости,
жидкости усилителя рулевого управления (для некоторых вариантов исполнения
автомобиля) и жидкости омывателя и долейте соответствующую жидкость при
необходимости.

Проверьте давление в холодных шинах и их состояние (уровень износа, отсутствие
грыж, трещин, механических повреждений и т. д.). Проверьте состояние запасного
колеса.

Убедитесь в том, что запорные скобы ремней надежно фиксируются замками.
Убедитесь, что ленты ремней не изношены или не повреждены.

Проверьте исправность приборов освещения и световой сигнализации.
Проверьте исправность сигнализаторов и индикаторов на приборной панели.

Ежемесячная проверка

Вымойте кузов автомобиля, очистите моторный отсек (удалите грязь из радиатора
и конденсора, потеки масла с двигателя), почистите салон автомобиля
и багажное отделение.

Проверьте соединения, трубки, шланги и бачки на герметичность.
Проверьте состояние проводов и затяжку клемм аккумуляторной батареи,
убедитесь в отсутствии на них следов коррозии. Осмотрите электрическую
проводку на отсутствие повреждений, плохого контакта в разъемах и обрывов
проводов. Убедитесь в отсутствии течи эксплуатационных жидкостей/масел.

Проверьте работоспособность системы кондиционирования воздуха.

Проверьте работоспособность стояночного тормоза.

Проверьте наличие запасных предохранителей и комплекта инструментов
(домкрата, баллонного ключа и др.).

288

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРОЧИТАЙТЕ

Для утилизации отработанного моторного масла, тормозной жидкости, охлажда-
ющей жидкости, отслуживших свой ресурс аккумуляторных батарей и шин обра-
щайтесь в специализированные организации по утилизации отходов. Запрещается
утилизировать их в систему сбора бытового мусора или канализацию.

7-2. Плановое техническое обслуживание

Плановое техническое обслуживание

Если вы проводите техническое обслуживание автомобиля самостоятельно, в точно-
сти выполняйте операции, указанные в данном разделе.

В нем приведены инструкции только для тех операций по техническому обслужива-
нию, которые могут быть выполнены владельцем самостоятельно. Существуют также
операции, которые следует доверить квалифицированному специалисту, располага-
ющему специальным инструментом.

ВНИМАНИЕ

•

Перед закрыванием капота проверьте, не остались ли в моторном отсеке лишние
предметы, например, инструмент, ветошь и т. д.

•

Запрещается эксплуатация автомобиля без фильтрующего элемента воздухоо-
чистителя, поскольку она приводит к интенсивному износу двигателя.

•

Доливайте охлаждающую жидкость, тормозную жидкость и жидкость омывателя
строго до установленного уровня. Если жидкость попала на кузов, немедленно
вытрите ее влажной ветошью, чтобы предотвратить повреждение лакокрасочно-
го покрытия.

ОПАСНОСТЬ

•

Не открывайте крышку расширительного бачка системы охлаждения при горя-
чем двигателе, чтобы не получить ожоги.

•

При работающем двигателе держите руки, одежду и инструмент в стороне от
вентилятора системы охлаждения и приводных ремней.

•

Не курите рядом с заливной горловиной топливного бака или аккумуляторной ба-
тареей, поскольку искры или открытое пламя могут привести к возгоранию.

•

Электронная система зажигания работает под высоким напряжением. Поэтому
при работающем двигателе или при выключателе пуска двигателя, находящемся
в положении ON, запрещается прикасаться к компонентам этой системы.

•

Сразу же после поездки двигатель, радиатор, выпускной коллектор и крышка
головки блока цилиндров имеют очень высокую температуру, поэтому не прика-
сайтесь к ним. Вентилятор системы охлаждения может в любой момент вклю-
читься автоматически. Поэтому будьте осторожны, чтобы исключить попадание
одежды (особенно галстуков) во вращающийся вентилятор.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

289

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

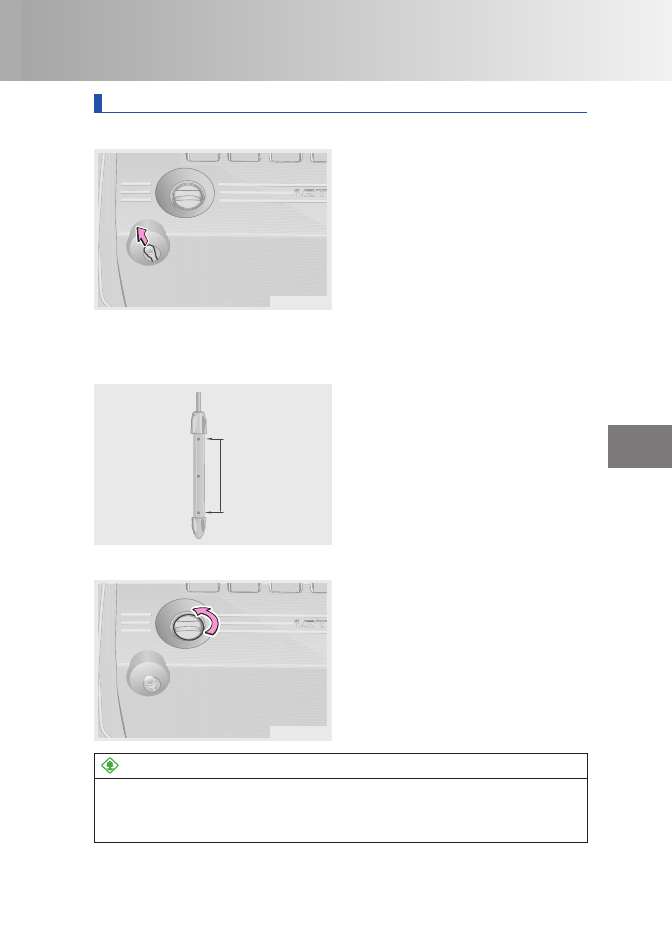

Проверка уровня моторного масла

Проверка уровня моторного масла

Проверка уровня моторного масла вы-
полняется с помощью щупа на выключен-
ном и остывшем двигателе.

Шаг 1. После прогрева двигателя остано-
вите автомобиль на горизонтальной пло-
щадке. Выждите примерно 5 минут после
выключения двигателя.

Шаг 2. Откройте капот, извлеките щуп и
протрите его чистой ветошью.

Шаг 3. Плавно и равномерно вставьте щуп на место до упора.

Шаг 4. Оставьте щуп в таком положении на 3 секунды. Затем снова извлеките щуп и
проверьте уровень моторного масла.

Положите ветошь под конец щупа, чтобы
масло не капало на двигатель или кузов
автомобиля.

Не проверяйте уровень масла сразу же
после прогрева двигателя — дайте ему
поработать какое-то время. После выклю-
чения двигателя дождитесь, пока масло
стечет в поддон картера.

Долив моторного масла

OMT1D-6010

OMT1D-6011

Отметка MAX

Правильное давление
воздуха в шине

Отметка MIN

Шаг 1. Отверните пробку маслозалив-
ной горловины двигателя против часовой
стрелки.

Шаг 2. Долейте небольшое количество
моторного масла через воронку и про-
верьте его уровень по щупу.

Шаг 3. Если уровень моторного масла на-
ходится в допустимых пределах, заверните
пробку маслозаливной горловины двигате-
ля по часовой стрелке и затяните ее.

OMT1D-6012

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Запрещается использовать систему сбора бытового мусора, канализацию или
землю для утилизации отработанного моторного масла и масляного фильтра, по-
скольку это приводит к серьезному загрязнению окружающей среды. Их следует
утилизировать в соответствии с местным природоохранным законодательством.

290

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

•

Запрещается заливать моторное масло выше отметки максимального уровня.
В противном случае двигатель может выйти из строя.

•

Используйте только моторное масло, рекомендованное компанией Chery. В про-
тивном случае никакие претензии по прямому или косвенному ущербу компани-
ей Chery приниматься не будут.

•

Если при замене масло пролилось на двигатель, вытрите потеки масла ветошью,
прежде чем завернуть пробку маслозаливной горловины двигателя.

•

После отворачивания пробки маслозаливной горловины двигателя положите ее
резьбовой частью вверх. В противном случае остатки масла могут вылиться из
пробки на двигатель.

Проверка уровня рабочей жидкости коробки передач

Проверку уровня, долив и замену рабочей жидкости коробки передач лучше доверить
профессионалам. Обратитесь для этого на сервисную станцию официального дилера
Chery.

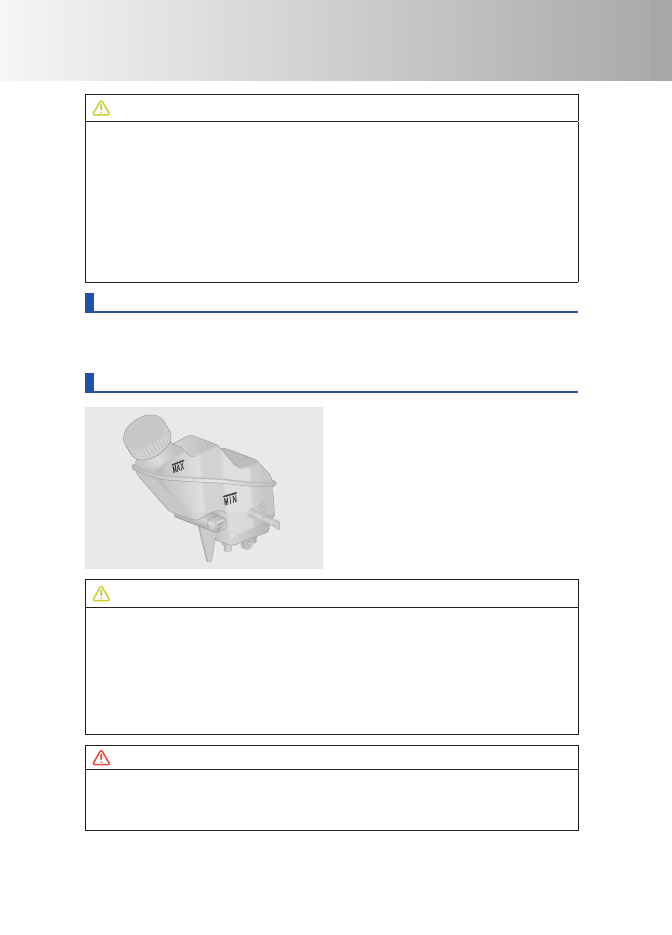

Проверка уровня тормозной жидкости

OMT1D-6020

Уровень тормозной жидкости должен на-
ходиться между отметками MIN и MAX на
корпусе бачка главного тормозного ци-
линдра. Если уровень тормозной жидко-
сти опустился до отметки MIN или ниже
ее, долейте тормозную жидкость в бачок и
незамедлительно обратитесь на сервис-
ную станцию официального дилера Chery
для проверки и ремонта автомобиля.

ВНИМАНИЕ

•

Поскольку тормозная жидкость обладает высокой гигроскопичностью, держите
бачок главного тормозного цилиндра плотно закрытым.

•

Используйте только жидкость, рекомендованную компанией Chery. В противном
случае никакие претензии по прямому или косвенному ущербу компанией Chery
приниматься не будут.

•

При попадании тормозной жидкости на лакокрасочное покрытие кузова ее сле-
дует удалить влажной губкой или смыть водой, чтобы не допустить коррозии де-
талей или повреждения лакокрасочного покрытия кузова.

ОПАСНОСТЬ

Избегайте попадания тормозной жидкости на кожу или в глаза. При попадании тор-
мозной жидкости на открытые участки тела или в глаза незамедлительно промойте
пораженный участок большим количеством чистой воды. При необходимости неза-
медлительно обратитесь за медицинской помощью.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

291

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

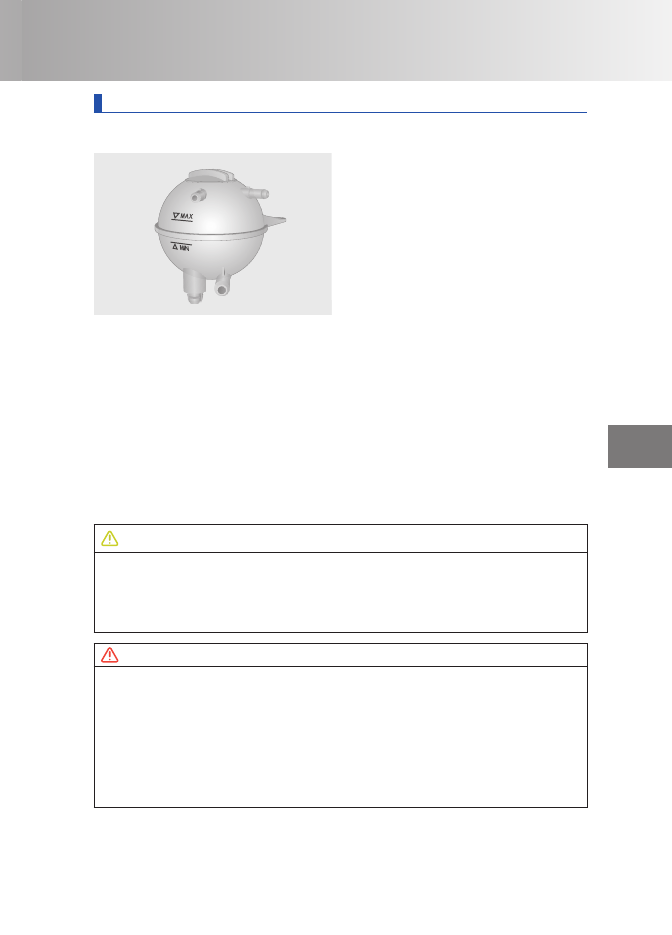

Проверка уровня охлаждающей жидкости

Проверка уровня охлаждающей жидкости

OMT1D-6030

На холодном двигателе уровень охлажда-
ющей жидкости должен находиться меж-
ду отметками MIN и MAX. Если уровень
жидкости опустился до отметки MIN или
ниже ее, долейте жидкость в бачок и не-
замедлительно обратитесь на сервисную
станцию официального дилера Chery для
проверки и ремонта автомобиля.

Долив охлаждающей жидкости

Шаг 1. На холодном двигателе откройте крышку расширительного бачка системы ох-
лаждения двигателя и доведите уровень охлаждающей жидкости до отметки MAX.

Шаг 2. Запустите двигатель и прогрейте его до нормальной рабочей температуры.
При этом постоянно контролируйте уровень охлаждающей жидкости. Если он опу-
стится ниже отметки MIN, доливайте охлаждающую жидкость до тех пор, ее пока уро-
вень не перестанет снижаться.

Шаг 3. Заглушите двигатель и после его остывания проверьте, соответствует ли нор-
ме уровень охлаждающей жидкости. Если нет, повторяйте описанные выше опера-
ции, пока уровень не достигнет нормы.

Шаг 4. Плотно закройте крышку расширительного бачка системы охлаждения двига-
теля.

ВНИМАНИЕ

•

Если уровень охлаждающей жидкости падает слишком быстро, проверьте радиа-
тор, шланги и жидкостный насос на наличие утечек.

•

ОПАСНОСТЬ

•

При высокой температуре двигателя охлаждающая жидкость находится под вы-
соким давлением. Не открывайте крышку расширительного бачка и крышку гор-
ловины радиатора системы охлаждения двигателя, чтобы не получить ожоги.

•

Охлаждающая жидкость ядовита. Поэтому при доливе охлаждающей жидкости
будьте предельно осторожны и избегайте ее попадания на любую часть автомо-
биля, тела или на землю. При попадании охлаждающей жидкости на открытые
участки тела или в глаза пораженный участок следует незамедлительно промыть
большим количеством чистой воды. При необходимости незамедлительно обра-
титесь за медицинской помощью.

292

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Проверка радиатора и конденсора кондиционера

В ходе эксплуатации автомобиля передняя поверхность конденсора и радиатора мо-
жет забиться насекомыми, листьями и другими посторонними предметами. Это мо-
жет пагубно отразиться на работе системы кондиционирования воздуха и системы
охлаждения двигателя и вызвать его перегрев. В таком случае необходимо очистить
радиатор и конденсор кондиционера.

Конденсор кондиционера: при выключенном и остывшем двигателе продуйте кон-
денсор сжатым воздухом через радиатор по направлению от моторного отсека к пе-
редней стороне автомобиля.

Радиатор: рекомендуется очищать поверхность радиатора не реже одного раза в год.
При выключенном и остывшем двигателе очистите ребра радиатора сжатым возду-
хом или струей воды, удалите из них следы насекомых, листья и другие посторонние
предметы. Давление воздуха и воды не должно при этом превышать 150 кПа. В про-
тивном случае вы можете повредить ребра радиатора.

ВНИМАНИЕ

•

Материал ребер радиатора имеет хорошую теплопроводность, что позволяет
эффективно охлаждать жидкость. Не чистите ребра щеткой, иначе вы можете по-
вредить их, что снизит эффективность охлаждения.

•

Запрещается направлять струю воды на горячий радиатор прогретого двигателя,
поскольку образующийся при этом пар может привести к ожогам. Мойте радиа-
тор только при выключенном и остывшем двигателе.

Проверка ремня привода навесных агрегатов

OMT1D-6040

Ремень привода навесных агрегатов со
временем растягивается, поэтому его
натяжение необходимо регулярно про-
верять. Недостаточное натяжение ремня
может стать причиной поломки автомо-
биля.

Шаг 1. Переведите выключатель пуска двигателя в положение OFF.

Шаг 2. Возьмитесь пальцами за ремень и проверьте, на какой угол можно повернуть
ремень в поперечном направлении.

Шаг 3. Если угол поворота ремня превышает 90°, обратитесь на сервисную станцию
официального дилера Chery для регулировки натяжения ремня.

ОПАСНОСТЬ

Перед проверкой натяжения ремня привода навесных агрегатов заглушите двига-
тель и дайте ему остыть, а также убедитесь, что ремень не вращается.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

293

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Проверка шин

OMT1D-6050

Контролируйте износ шин по индикато-
рам износа на протекторе. Когда остаточ-
ная глубина протектора шины достигает
предельного значения, становятся четко
видны индикаторы износа. Появление
индикаторов износа указывает на то, что
свойства шин и безопасность их эксплуа-
тации серьезно снизились и шины требу-
ют замены.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Проявляйте ответственность — не выбрасывайте изношенные шины. Их следует
утилизировать в соответствии с действующем в вашей стране природоохранным
законодательством.

Соблюдайте перечисленные ниже меры предосторожности. В противном случае вы
можете не справиться с управлением и попасть в дорожно-транспортное происше-
ствие, результатом которого может стать тяжелая травма или гибель людей.

1. Не используйте шины, которые эксплуатировались на другом автомобиле.

2. Не используйте одновременно шины, значительно различающиеся между собой

по степени износа протектора.

3. Не используйте шины, если вы не знаете, в каких условиях они эксплуатировались

ранее.

4. Не устанавливайте на автомобиль шины разных изготовителей, разных моделей

или с разным рисунком протектора.

5. Не устанавливайте одновременно на автомобиль шины разной конструкции (ради-

альные и диагональные).

6. Размер установленных на автомобиль шин влияет на показания спидометра. Если

размер (диаметр) шин отличается от оригинального, спидометр будет показывать
скорость движения автомобиля некорректно. Это может стать причиной дорожно-
транспортного происшествия, ущерб от которого не покрывается гарантией.

OMT1D-6051

Неправильное давление воздуха в ши-
нах приводит к повышенному расходу
топлива, сокращению срока службы шин
и ухудшению устойчивости автомобиля.
Поэтому следует поддерживать рекомен-
дуемое давление воздуха в шинах (вели-
чина рекомендуемого давления воздуха
в шинах приведена в табличке в проеме
двери водителя). Если давление воздуха в
холодных шинах выше или ниже рекомен-
дованной величины, это может пагубно
отразиться на комфортабельности авто-
мобиля. При необходимости скорректи-
руйте давление воздуха в шинах.

Слишком

низкое

давление

воздуха

в шине

Слишком

высокое

давление

воздуха

в шине

Правильное

давление

воздуха

в шине

Износ боковой

части протектора

Износ центральной

части протектора

Равномерный износ

протектора

294

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Поддерживайте правильное давление воздуха в шинах. В противном случае
возможны перечисленные ниже последствия, которые могут привести к тяжелым
травмам или смертельному исход:

1. Чрезмерный износ шин

2. Ухудшение управляемости автомобиля

3. Неравномерный износ шин

4. Плохая герметизация борта шины

5. Деформация колесного диска или разбортирование шины на ходу

6. Возможность разрушения шин из-за их перегрева

7. Повышенная вероятность повреждения шин из-за плохих дорожных условий

ВНИМАНИЕ

•

Давление воздуха в шинах с течением времени медленно падает. Это нормаль-
ное явление.

•

Но если вам приходится подкачивать шины слишком часто, при первой же воз-
можности обратитесь на сервисную станцию официального дилера Chery для
проверки и ремонта автомобиля.

•

Если давление воздуха в шине часто падает или ее нельзя качественно отремон-
тировать из-за пореза или другого повреждения, такую шину следует заменить.

•

Для измерения давления воздуха в шинах используйте шинный манометр. Изме-
рение производите на холодных шинах. Визуальная проверка давления воздуха в
шинах не даст вам точных результатов.

•

Если при движении автомобиля произошла утечка воздуха из шины, следует пре-
кратить движение. В результате даже непродолжительной поездки со спущенной
шиной может произойти ее необратимое повреждение.

•

Следите за правильностью установки колпачков вентилей шин. В противном слу-
чае в вентили попадет грязь. При утере колпачка необходимо сразу же устано-
вить вместо него новый колпачок.

Перестановка колес

OMT1D-6052

Для обеспечения равномерного износа и
увеличения срока службы комплекта шин
рекомендуется выполнять перестанов-
ку колес не реже чем каждые 10 000 км
пробега (оптимальной является переста-
новка колес каждые 5000 – 7000 км). При
этом интервал перестановки колес может
быть иным в зависимости от вашего стиля
вождения и состояния дорожного покры-
тия.

Направление
движения вперед

ПРОЧИТАЙТЕ

Перестановку колес лучше доверить профессионалам. Обратитесь для этого на
сервисную станцию официального дилера Chery.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

295

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Проверка аккумуляторной батареи

Проверьте, нет ли следов окисления на полюсных выводах аккумуляторной батареи,
не ослабла ли затяжка клемм, нет ли на них трещин и не ослабла ли затяжка прижим-
ной планки.

Данный автомобиль оснащен необслуживаемой аккумуляторной батареей. Параме-
тры новой аккумуляторной батареи должны соответствовать параметрам заменя-
емой батареи. Для замены аккумуляторной батареи рекомендуется обращаться на
сервисную станцию официального дилера Chery.

Проверка фильтра системы кондиционирования воздуха

Фильтр системы кондиционирования воздуха служит для предотвращения попадания
пыли снаружи в салон автомобиля через вентиляционные решетки системы конди-
ционирования воздуха во время движения автомобиля. С течением времени фильтр
постепенно забивается. Если эффективность работы системы кондиционирования
воздуха заметно снизилась, проверьте фильтр системы кондиционирования воздуха
и при необходимости замените его.

ПРОЧИТАЙТЕ

•

Замену фильтра системы кондиционирования воздуха лучше доверить профес-
сионалам. Для этого рекомендуется обратиться на сервисную станцию офици-
ального дилера Chery.

•

Использование системы кондиционирования воздуха со снятым фильтром при-
ведет к попаданию пыли в салон и снижению эффективности работы системы.

•

На некоторых модификациях автомобиля система кондиционирования обеспе-
чивает очистку воздуха по стандарту N95.

Проверка уровня жидкости омывателя ветрового стекла

OMT18-7140

Если при включении омывателя жидкость
из распылителей форсунок не поступает,
выключите омыватель и проверьте уро-
вень жидкости в его бачке. Если омы-
ватель не заработал даже после долива
жидкости в бачок, обратитесь на сервис-
ную станцию официального дилера Chery
для проверки и ремонта автомобиля.

ВНИМАНИЕ

•

Запрещается заливать антифриз в бачок омывателя, поскольку это приведет к
повреждению лакокрасочного покрытия кузова.

•

Не заливайте воду в бачок омывателя, если температура окружающего воздуха
может опуститься ниже 0 °C. В противном случае вода замерзнет, и омыватель
может выйти из строя.

•

Емкость бачка омывателя в зависимости от модификации автомобиля составля-
ет от 2 до 4,5 л.

296

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Проверка щеток очистителей

OMT18-7150

Проверьте состояние рабочей кром-
ки щетки очистителя ветрового стекла,
проведя по ней пальцем. Неровная по-
верхность резиновой ленты уменьшает
эффективность работы очистителя.

ВНИМАНИЕ

•

Не используйте щетки стеклоочистителя для удаления со стекла изморози или
льда.

•

Своевременно устраняйте сколы от ударов камней на ветровом стекле.

•

В зимний период во избежание повреждения щеток перед включением очистите-
ля убедитесь, что они не примерзли к стеклу.

•

Попадание масла, силиконовых составов и топлива на щетки снижает качество
очистки ветрового стекла. Для очистки щеток от загрязнений рекомендуется ис-
пользовать жидкость для омывателя.

•

На некоторых модификациях автомобиля для замены щеток очистителя ветро-
вого стекла необходимо установить рычаги очистителя в положение для замены.
При подъеме рычага очистителя для замены щетки держите щетку за шарнир.
Для получения дополнительной информации см. раздел «Очистители и омыва-
тели стекол».

Уход за щетками очистителя

1. При мойке автомобиля не направляйте воду под высоким давлением непосред-

ственно на щетки очистителя, чтобы не повредить их.

2. Во избежание появления неочищенных полос на ветровом стекле следует регу-

лярно протирать щетки очистителя средством для мойки стекол.

3. Для обеспечения безопасности следует заменять щетки очистителя один или два

раза в год. Приобрести щетки можно на сервисной станции официального дилера
Chery.

4. Для удаления остатков полироля после автоматической мойки следует промыть

ветровое стекло и щетки очистителя чистой водой.

5. Не включайте очиститель при сухом ветровом стекле. Это может привести к появ-

лению царапин на стекле и необратимому повреждению щеток.

6. Запрещается использовать для очистки ветрового стекла бензин, средства для

удаления лака для ногтей, растворители красок или аналогичные жидкости. Это
может привести к повреждению щеток.

7. Не рекомендуется наносить на ветровое и заднее стекла гидрофобные составы

типа «антидождь». С течением времени слой такого состава истончается, что вы-
зывает неравномерный износ щеток и их дребезжание во время работы.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

297

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8. Если на ветровом стекле есть засохшая грязь, следы насекомых, наклейки или

твердые загрязнения, сначала нужно удалить их с помощью мокрой чистой ве-
тоши. Не используйте для этого сухую ветошь и не удаляйте загрязнения со стекла
с помощью очистителя. Это может привести к повреждению и стекла, и щеток.

Пользование очистителями

1. Не пытайтесь привести в действие рычаги очистителя вручную — вы можете по-

вредить их.

2. Перед включением очистителя следует удалить с ветрового стекла снег, листья,

ветки и другие посторонние предметы.

3. Регулярно доливайте в бачок жидкость омывателя. В качестве жидкости омыва-

теля нужно использовать специальную жидкость, указанную в данном Руковод-
стве, а не заменять ее водой.

4. При низкой температуре окружающего воздуха перед включением очистителя

следует убедиться, что щетки не примерзли к стеклу. Если щетки примерзли к сте-
клу, следует сначала разморозить их. Включите отопитель и выберите режим об-
дува ветрового стекла. Не поливайте щетки горячей водой — это может привести к
образованию трещин на ветровом стекле и вызвать деформацию щеток.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

299

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Карта технического обслуживания для первых 5000 км пробега
(в течение первых 6 месяцев с даты приобретения автомобиля)

Дата: _____________________________ Пробег: _____________________________

Вид

проверки

Проверка утечек из системы смазки, системы
охлаждения и топливной системы

ДА

НЕТ

Замена моторного масла и масляного фильтра ДА

НЕТ

Проверка уровня и цвета рабочей жидкости
коробки передач. При необходимости —
долив.

ДА

НЕТ

Проверка уровня охлаждающей жидкости.
При необходимости — долив охлаждающей
жидкость или доведение ее концентрации
до нормы.

ДА

НЕТ

Проверка утечек рабочей жидкости из коробки
передач

ДА

НЕТ

Проверка отсутствия повреждений чехлов
рулевых тяг

ДА

НЕТ

Проверка состояния чехлов ШРУСов
приводных валов

ДА

НЕТ

Проверка утечек тормозной жидкости и
исправности тормозных магистралей

ДА

НЕТ

Проверка рабочих тормозных цилиндров

ДА

НЕТ

Проверка давления воздуха в шинах

ДА

НЕТ

Проверка натяжения ремня привода
генератора и компрессора кондиционера.
При необходимости — регулировка натяжения

ДА

НЕТ

Проверка петель и замка капота

ДА

НЕТ

Проверка системы кондиционирования на
утечки хладагента

ДА

НЕТ

Проверка правильности установки чехла
карданного шарнира рулевого вала и
отсутствия повреждений на нем

ДА

НЕТ

Проверка четкости переключения ступеней
коробки передач

ДА

НЕТ

Проверка затяжки резьбовых соединений
ходовой части и кузова

ДА

НЕТ

Проверка работы ремней безопасности

ДА

НЕТ

Проверка технического состояния двигателя,
параметров работы системы впрыска топлива
и уровня токсичности отработавших газов
в режиме холостого хода

ДА

НЕТ

Проверка исправности узлов и агрегатов
при пробной поездке

ДА

НЕТ

300

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Регламент технического обслуживания

Требуется обязательное выполнение всех пунктов регламента технического обслужи-
вания. Для проведения регламентного обслуживания автомобиль необходимо доста-
вить на сервисную станцию официального дилера Chery.

В обычных условиях эксплуатации обслуживание проводится каждые 12 месяцев или
каждые 10 000 км пробега (в зависимости от того, какое условие наступит раньше).

В тяжелых условиях эксплуатации обслуживание проводится каждые 6 месяцев или
каждые 5000 км пробега (в зависимости от того, какое условие наступит раньше).

П: проверка, регулировка, очистка, при необходимости — замена; З: замена.

Тяжелые условия эксплуатации

Операции техниче-
ского обслуживания

Месяцы

км х 1000

Обычные условия эксплуатации

Операции техниче-
ского обслуживания

Месяцы

108 120

км х 1000

100

Приборная панель

Аудиосистема и информационно-
развлекательная система

Система бортовой диагностики

Щетки очистителя ветрового
стекла

Щетка очистителя заднего стекла

Очистители и омыватели стекол

Охлаждение воздуха

Система кондиционирования
воздуха

Фильтр системы
кондиционирования воздуха

Уровень и состояние
охлаждающей жидкости

Температура замерзания
охлаждающей жидкости

Тормозная жидкость

Замена проводится каждые 2 года или каждые

40 000 км (в зависимости от того, какое условие

наступит раньше)

Уровень и состояние тормозной
жидкости

Содержание влаги в тормозной
жидкости

Моторное масло

Уровень и состояние моторного
масла

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

301

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Тяжелые условия эксплуатации

Операции техниче-
ского обслуживания

Месяцы

км х 1000

Обычные условия эксплуатации

Операции техниче-
ского обслуживания

Месяцы

108 120

км х 1000

100

Рабочая жидкость автоматической
коробки передач (730DHB)

Замена проводится каждые 60 000 км

Рабочая жидкость
автоматической коробки передач
(738DHA)

Замена проводится каждые 60 000 км

Рабочая жидкость коробки
передач (025CHC)

Первая замена проводится через 40 000 км

пробега. В дальнейшем замена не требуется

Рабочая жидкость усилителя
рулевого управления (для
некоторых вариантов
исполнения автомобиля)

Замена проводится каждые 2 года или каждые

30 000 км (в зависимости от того, какое условие

наступит раньше)

Масло раздаточной коробки
(для некоторых вариантов
исполнения автомобиля)

Замена не требуется.

Масло заднего дифференциала
(для некоторых вариантов
исполнения автомобиля)

Замена не требуется.

Уровень рабочей жидкости
автоматической коробки передач

Топливный фильтр

Обслуживание не требуется (кроме случаев

неисправности)

Напряжение аккумуляторной
батареи

Амортизаторы

Карданный вал и приводные
валы

Момент затяжки колесных болтов

Рулевой механизм

Рулевая колонка

Рулевые тяги, наконечники руле-
вых тяг и пылезащитные чехлы

Визуальная проверка состояния
шин

Износ протектора шин

Давление воздуха в шине
запасного колеса

Момент затяжки колесных болтов

Перестановка колес

Рекомендуется выполнять перестановку колес

не реже каждых 10 000 км пробега (оптимальной

является перестановка колес

каждые 5000 – 7000 км)

302

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Тяжелые условия эксплуатации

Операции техническо-
го обслуживания

Месяцы

км х 1000

Обычные условия эксплуатации

Операции техническо-
го обслуживания

Месяцы

108 120

км х 1000

100

Свечи зажигания

Тормозные колодки

Воздухоочиститель

Приводной ремень навесных
агрегатов двигателя

Масляный поддон двигателя
и болт сливного отверстия

Корпус коробки передач

Трубопроводы (рулевого
усилителя, тормозной и
топливной системы)
и электрическая проводка

Угольный фильтр адсорбера
(для некоторых вариантов
исполнения автомобиля)

Замена проводится каждые 3 года или каждые

60 000 км (в зависимости от того, какое условие

наступит раньше)

Ремень ГРМ (для некоторых ва-
риантов исполнения автомобиля)

Замена проводится каждые 3 года или каждые

100 000 км (в зависимости от того, какое

условие наступит раньше)

Цепь ГРМ (для некоторых вариан-
тов исполнения автомобиля)

Обслуживание не требуется (кроме случаев

неисправности)

Аккумуляторная батарея

Обслуживание не требуется (кроме случаев

неисправности)

Дроссельная заслонка

Очистка дроссельной заслонки рекомендуется

каждые 15 000 км

Регулировка углов установки
колес

Проверка и при необходимости регулировка

углов установки всех четырех колес проводится

каждые 20 000 км

Резиновый шланг адсорбера
паров топлива

Замена проводится каждые 10 лет или каждые

500 000 км (в зависимости от того,

какое условие наступит раньше)

Шланг заливной горловины
топливного бака

В случае шланга из стандартного каучука (на-
пример, NBR+PVC/CSM и т. п.) замена прово-

дится каждые 5 лет или каждые 200 000 км

(в зависимости от того, какое условие наступит

раньше). В случае шланга из фторкаучука заме-

на проводится каждые 10 лет или каждые

500 000 км (в зависимости от того,

какое условие наступит раньше). Во избежание

образования трещин рекомендуется своевре-

менная замена данного шланга.

304

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

•

Моторное масло и масляный фильтр следует менять чаще, если автомобиль экс-
плуатируется в тяжелых условиях, упомянутых в следующих примерах*.

•

Обслуживание следует проводить каждые 5000 км или каждые 6 месяцев (в за-
висимости от того, какое условие наступит раньше), если автомобиль эксплуати-
руется в тяжелых условиях, упомянутых в следующих примерах*.

•

Замену моторного масла следует производить каждые 5000 км или каждые 6 ме-
сяцев (в зависимости от того, какое условие наступит раньше), если эксплуата-
ция автомобиля осуществляется в следующих условиях.

- Высокая

влажность.

- Большая высота над уровнем моря.

- Очень холодный или очень жаркий климат.

- Преимущественно плохие дорожные условия (низкое качество дорожного по-

крытия, гравийные дороги, заснеженные дороги и т. д.).

- Горные дороги, затяжные подъемы и спуски.

- Частые поездки на небольшие расстояния.

- Частая эксплуатация в условиях высоких температур (выше 32 °C) или в транс-

портных «пробках».

- Использование в качестве полицейского автомобиля, такси, коммерческого

автомобиля, буксировка прицепа и т. д.

•

Воздушный фильтр двигателя и фильтр кондиционера следует заменять чаще,
если автомобиль эксплуатируется в тяжелых условиях, упомянутых в следующих
примерах*.

* Примеры тяжелых условий эксплуатации:

•

Очень низкие или очень высокие температуры (относится только к моторному
маслу, уровню моторного масла, рулевому управлению и подвеске).

•

Частые поездки на небольшие расстояния (относится только к моторному маслу,
уровню моторного масла, тормозным колодкам, дискам и барабанам, шарнирам
валов и их защитным чехлам).

•

Эксплуатация в условиях высокой запыленности (относится только к воздушному
фильтру двигателя и фильтру кондиционера, тормозным колодкам, дискам и ба-
рабанам, шарнирам валов и их защитным чехлам).

•

Эксплуатация в условиях низкого качества дорожного покрытия и/или грязных
дорог (относится только к фильтру кондиционера, тормозным колодкам, дискам
и барабанам, шарнирам валов и их защитным чехлам).

•

Эксплуатация в местности, где используется дорожная соль или другие агрес-
сивные материалы (относится только к топливной системе, ее магистралям и
соединениям, тормозным колодкам, дискам и барабанам, шарнирам валов и их
защитным чехлам, магистралям тормозной системы, проверке ее работоспособ-
ности и работоспособности стояночного тормоза, рулевому управлению и под-
веске).

•

Эксплуатация в прибрежных районах (относится только к топливной системе, ее
магистралям и соединениям, тормозным колодкам, дискам и барабанам, шарни-
рам валов и их защитным чехлам, магистралям тормозной системы, проверке ее
работоспособности и работоспособности стояночного тормоза, рулевому управ-
лению и подвеске).

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

305

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Технические данные

Наименование

Спецификация

Требуемое количество

Масло (SQRF4J16)

SM SAE-5W-30

4,3 ± 0,2 л (замену масляного

фильтра следует

производить одновременно

с заменой моторного масла)

Моторное масло

(SQRF4J20)

C5 0W-20

4,0 ± 0,2 л (замену масляного

фильтра следует

производить одновременно

с заменой моторного масла)

Масло (SQRD4T20)

SM SAE-5W-30
SM SAE-5W-40

SM SAE-10W-40

4,7 ± 0,2 л (замену масляного

фильтра следует

производить одновременно

с заменой моторного масла)

Рабочая жидкость

автоматической

коробки передач

(730DHB)

FUCHS Pentosin

FFL- 7A

4,25 ± 0,2 л

Рабочая жидкость

автоматической

коробки передач

(738DHA)

KunLun DCTF-7S

6,5 ± 0,1 л (замену следует

производить одновременно

с заменой фильтра охладителя)

Рабочая жидкость

коробки передач

(025CHC)

CVTF WCF-1

7,3 ± 0,2 л

Масло раздаточной

коробки (для

некоторых вариантов

исполнения

автомобиля)

SAF PD

0,5 л.

Масло заднего

дифференциала

(для некоторых

вариантов исполнения

автомобиля)

SAF CARBON MOD

0,6 л.

Охлаждающая

жидкость (SQRF4J16)

Полностью

органический

антифриз (LEC-II)

7,5 ± 0,5 л

Охлаждающая

жидкость (SQRD4T20)

Полностью

органический

антифриз (LEC-II)

7,0 ± 0,5 л

Тормозная жидкость

DOT4

Свечи зажигания

3707AAG

306

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

При замене объем заливаемой рабочей жидкости должен быть равен объему сли-
той рабочей жидкости, кроме случаев утечки рабочей жидкости из автоматической
коробки передач. Для получения дополнительной информации обратитесь на сер-
висную станцию официального дилера Chery.

Классификация

масла

Пояснение

Класс качества масла

SAE

Аббревиатура Американского общества автомобильных

инженеров

Данный параметр обозначает вязкость масла в условиях низких

температур. Чем он ниже, тем проще запустить двигатель

в холодное время года.

Данный параметр обозначает высокотемпературную вязкость

масла. Чем он выше, тем большую защиту масло обеспечивает

двигателю при высокой частоте вращения коленчатого вала.

OMT1D-6060

-30

-20

-10

5W-30

5W-40

10W-40

В зависимости от температуры воздуха
в месте эксплуатации автомобиля выби-
райте масло соответствующего класса
качества и вязкости, как указано в приве-
денной выше таблице.

В условиях очень низких температур окру-
жающего воздуха использование масла
SM SAE-10W-40 может затруднить пуск
двигателя. В таком случае рекоменду-
ется использовать масло SM SAE-5W-30
или масло с еще более низкой низко-
температурной вязкостью. При этом из
соображений снижения расхода масла
рекомендуется использовать масло SM
SAE-5W-30.

ВНИМАНИЕ

•

Используйте только эксплуатационные жидкости, рекомендованные компанией
Chery. Использование других жидкостей может привести к поломкам соответ-
ствующих систем автомобиля.

•

Приведенные здесь значения заправочных емкостей следует воспринимать
только как справочную информацию. Фактические значения зависят от модифи-
кации конкретного автомобиля.

•

При замене объем заливаемой жидкости должен быть равен объему слитой
жидкости, кроме случаев утечки рабочей жидкости из автоматической коробки
передач. Для получения дополнительной информации обратитесь на сервисную
станцию официального дилера Chery.

308

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

8-1. Таблички с идентификационным номером

Идентификационный номер автомобиля (VIN)

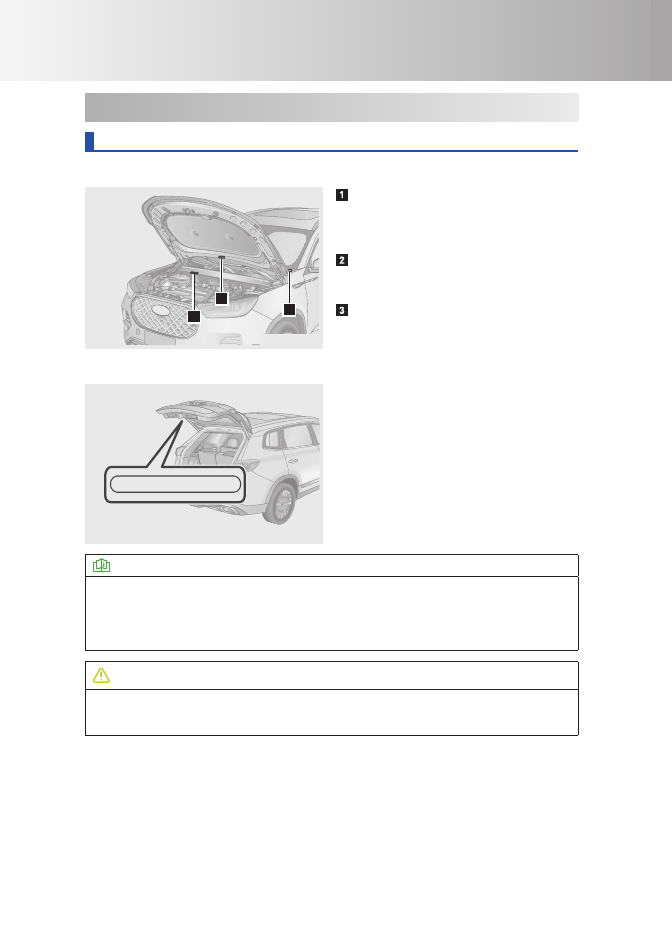

Местоположение табличек с идентификационным номером на автомобиле

OMT1D-7010

OMT1D-7011

LVVDBXXXXXXXXXXXX

Идентификационный номер авто-
мобиля (VIN) расположен в правой
части моторного щита под панелью
водостока ветрового стекла.

Идентификационный номер автомо-

биля (VIN) нанесен на капот, как по-
казано на иллюстрации.

Идентификационный номер автомо-

биля (VIN) нанесен в верхнем левом
углу передней панели и виден снару-
жи автомобиля через ветровое стек-
ло.

Идентификационный номер автомобиля
(VIN) нанесен на дверь багажного отделе-
ния, как показано на иллюстрации.

ПРОЧИТАЙТЕ

•

Местоположение табличек с идентификационным номером автомобиля (VIN) за-
висит от модификации автомобиля и того, для какого рынка он предназначается.

•

При необходимости прочитать идентификационный номер автомобиля (VIN) об-
ратитесь на сервисную станцию официального дилера Chery.

ВНИМАНИЕ

Запрещается закрывать, закрашивать, заваривать, срезать высверливать, изме-
нять или удалять табличку с идентификационным номером автомобиля (VIN) и при-
легающие к ней поверхности.

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

311

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Тип автомобиля

Передний привод (4x2),

передние управляемые

колеса, поперечное

расположение двигателя,

кузов двухобъемный,

пятидверный, пятиместный

или семиместный, несущий

безрамный, с левосторонним

расположением органов

рулевого управления

Передний привод (4x2),

передние управляемые

колеса, поперечное

расположение двигателя,

кузов двухобъемный,

пятидверный, пятиместный

или семиместный, несущий

безрамный, с левосторонним

расположением органов

рулевого управления

Модель двигателя

SQRF4J16/SQRF4J20

SQRD4T20

Тип двигателя

С вертикальным

расположением цилиндров,

четырехцилиндровый,

рядный, с жидкостным

охлаждением,

четырехтактный,

с двумя верхними

распределительными

валами,

с турбокомпрессором

и промежуточным

охладителем

С вертикальным

расположением цилиндров,

четырехцилиндровый,

рядный, с жидкостным

охлаждением,

четырехтактный,

с двумя верхними

распределительными

валами,

с турбокомпрессором

и промежуточным

охладителем

Система питания

Непосредственный впрыск

топлива

Электронная система

распределенного

последовательного впрыска

топлива

Модель коробки

передач

730 DHB/738 DHA

025 CHC

Масса автомобиля

Снаряженная масса автомобиля (кг)

1541

1543

Распределение снаряженной

массы автомобиля

Передняя ось (кг)

865

886

Задняя ось (кг)

676

657

Допустимая полная масса автомобиля (кг)

2143

Максимальная нагрузка на ось

Передняя ось (кг)

979

1126

Задняя ось (кг)

1164

1017

Число мест в автомобиле (включая место водителя)

312

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Снаряженная масса автомобиля (кг)

1565

1580

Распределение снаряженной

массы автомобиля

Передняя ось (кг)

854

885

Задняя ось (кг)

711

695

Допустимая полная масса автомобиля (кг)

2143

Максимальная нагрузка на ось

Передняя ось (кг)

993

1000

Задняя ось (кг)

1150

1143

Число мест в автомобиле (включая место водителя)

ОПАСНОСТЬ

Соблюдайте требования к величине полезной нагрузки, приведенные в Руковод-
стве. Не превышайте допустимую полную массу. Это может отрицательно сказаться
на эффективности работы тормозной системы и управляемости автомобиля и стать
причиной травм или дорожно-транспортного происшествия.

Технические характеристики автомобиля

Параметры

проходимости

Минимальный дорожный просвет (мм)

167/145

145

Минимальный

диаметр разворота (м)

Поворот налево

11,2

Поворот

направо

11,2

Угол въезда (°)

Угол съезда (°)

Угол продольной
проходимости (°)

Cнаряженный

автомобиль

Автомобиль

с полной

нагрузкой

Скоростные

показатели

Максимальная скорость (км/ч)

200

180

Максимальный преодолеваемый

подъем (%)

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

313

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Технические характеристики двигателя

Модель двигателя

SQRF4J16

SQRF4J20

Диаметр цилиндра (мм)

80,5

Ход поршня (мм)

85,8

98,12

Рабочий объем (куб. см)

1598

1998

Степень сжатия

9,9:1

10,2: 1

Максимальная мощность (кВт)

145

187

Частота вращения коленчатого вала

при максимальной мощности (об/мин)

5500

Максимальный крутящий момент (Н•м)

290

375

Частота вращения коленчатого вала при

максимальном крутящем моменте (об/мин)

2000–4000

1750–4000

Система питания

Сорт топлива

Неэтилированный бензин с октановым числом не ниже

E22-E100

Топливный бак

Пластмассовый

Емкость топливного бака

51/60 л

Топливный насос

Электрический

: При выборе топлива придерживайтесь рекомендаций официального дилера Chery.

ПРОЧИТАЙТЕ

Для автомобиля с каталитическим нейтрализатором можно использовать только
неэтилированный бензин. Автомобиль во избежание заправки непредназначенным
для него топливом оснащен узкой заливной горловиной, в которую входит только
патрубок заправочного пистолета колонок с неэтилированным бензином.

314

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВНИМАНИЕ

•

Используйте только топливо, рекомендованное компанией Chery.

•

Запрещается использовать бензин с октановым числом ниже указанного. В про-
тивном случае возможны повреждения двигателя, которые не покрываются га-
рантийными обязательствами изготовителя.

•

Использование этилированного бензина приведет к выходу из строя трехком-
понентного каталитического нейтрализатора и повышению уровня токсичности
отработавших газов.

•

При случайной заправке бака этилированным бензином (даже в небольшом ко-
личестве) не запускайте двигатель, поскольку этилированный бензин наносит
необратимые повреждения каталитическому нейтрализатору. Если вы случайно
заправили бак этилированным бензином, незамедлительно обратитесь на сер-
висную станцию официального дилера Chery.

Система охлаждения двигателя

Модель двигателя

SQRF4J16/SQRF4J20/SQRD4T20

Тип радиатора

Трубчато-ленточный

Подвеска

Передняя подвеска

Независимая нерегулируемая по высоте подвеска со
стойками Макферсона, стабилизатором поперечной
устойчивости, витыми пружинами, регулируемыми
амортизаторами двустороннего действия

Задняя подвеска

Независимая нерегулируемая по высоте
многорычажная подвеска со стабилизатором
поперечной устойчивости, витыми пружинами,
регулируемыми амортизаторами двустороннего
действия

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

315

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

Рулевое управление

Тип усилителя рулевого управления

Электрический

Диаметр рулевого колеса (мм)

387,5

Тип рулевого механизма

Шестерня-рейка

Тип рулевой колонки

Регулируемая,

энергопоглощающая

Диапазон регулировки

положения рулевого колеса

Вверх-вниз (мм)

Вперед-назад (мм)

Тормозная система

Рабочая

тормозная

система

Передние

тормозные

механизмы

Дисковые

Задние

проводится

Дисковые

Усилитель тормозной системы

Вакуумный

Стояночный тормоз

Электрический, с приводом на задние колеса

Допустимый максимальный

свободный ход педали тормоза

≤

25 мм

Допустимые параметры

тормозных колодок

и тормозных дисков

Толщина новых передних тормозных дисков: 25 мм.
Минимальная остаточная толщина: 22,5 мм.

Толщина фрикционных накладок новых передних
тормозных колодок: 11 мм.
Минимальная остаточная толщина: 2 мм.

Толщина новых задних тормозных дисков: 10 мм.
Минимальная остаточная толщина: 8 мм

Толщина фрикционных накладок новых задних
тормозных колодок: 10,2 мм.
Минимальная остаточная толщина: 2 мм.

ОПАСНОСТЬ

•

При тяжелых условиях эксплуатации автомобиля одновременно с заменой
тормозных колодок нужно менять и тормозную жидкость.

•

Для долива используйте только чистую тормозную жидкость. При попадании
загрязнений в тормозную жидкость может произойти отказ тормозной системы.

316

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Углы установки колес

Передние колеса

Развал

–25’ ± 45’

Продольный наклон оси

поворота

4°28’ ± 60’

Поперечный наклон оси

поворота

13°43' ± 60'

Схождение

5’ ± 5’

Задние колеса

Развал

–42’ ± 30’

Схождение

5’ ± 10’

Допустимая величина бокового увода

Не более 3 м/км

Диски колес и шины

Модель шин

215/60R17; 235/55R18; 235/ 50R18;
235/50R19; T125/80R17
(запасное колесо)

Размер обода

17X6.5J; 18X7.5J; 19X7J; 17*4T
(запасное колесо)

Давление воздуха

в холодных шинах

(кПа) (снаряженный

автомобиль)

Передние колеса

230

Задние колеса

230

Запасное колесо

420

Момент затяжки болтов крепления колес

130 ± 10 Н•м

Требования к балансировке колес
автомобилей с конструктивной скоростью
движения более 100 км/ч

Остаточный дисбаланс колеса
в сборе после установки
корректирующих грузиков:
Наружная сторона

≤

8 г,

внутренняя сторона

≤

10 г

Установка цепей противоскольжения
разрешается только на передние колеса.
Это требование относится
и к полноприводным автомобилям

Размер шин для установки цепей
противоскольжения: 215/60R17

Размер колесных дисков
для установки цепей
противоскольжения: 17 X 6.5 J

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

317

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

ПРОЧИТАЙТЕ

Приведенные в таблице величины давления воздуха указаны для холодных шин. По-
сле нагрева шин давление воздуха в них немного увеличивается, но принудительно
снижать его не нужно.

ВНИМАНИЕ

•

Проверять давление воздуха в шинах нужно не реже одного раза в месяц. Осо-
бенно важно соблюдать правильную величину давления воздуха при движении с
высокой скоростью.

•

Нормативная величина давления воздуха в холодных шинах указана на табличке
в проеме двери водителя.

Аккумуляторная батарея

Модель аккумуляторной батареи

12 В 70 Ач

Типы ламп

Назначение лампы

Тип и мощность

лампы

Комментарий

Фары

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Задний противотуманный

фонарь

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Задние противотуманные

фонари

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Дневные ходовые огни

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Передние габаритные

фонари

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Задние габаритные

фонари

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Стоп-сигнал

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

318

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Назначение лампы

Тип и мощность лампы

Комментарий

Верхний стоп-сигнал

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Фонари заднего хода

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Передние указатели

поворота

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Повторители

указателей поворота

4414AAY 605ACM

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Задние указатели

поворота

Светодиодная лампа

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Фонари освещения

регистрационного

знака

605ABW

Замена должна осуществляться

на сервисной станции

официального дилера Chery

Влияние дополнительных компонентов на габаритные размеры автомобиля

Компоненты, не учитываемые при указании габаритной длины автомобиля

Перечисленные ниже компоненты не увеличивают снаряженную массу автомобиля и
увеличивают длину автомобиля в переднем и заднем направлении не более чем на
50 мм, а диаметр разворота — не менее чем на 5 мм.

– Очистители и омыватели стекол

– Наружные таблички и шильдики с зарегистрированными торговыми знаками, на-

званием производителя, указанием страны происхождения, названия и типа мо-
дели, экологического класса двигателя, типа коробки передач, типа привода и
других важных отличительных характеристик автомобиля.

– Наружные приборы освещения и световой сигнализации

– Элементы противокоррозионной защиты и их эквиваленты

– Наружные приспособления для защиты от солнечного света

– Дополнительные герметизирующие и защитные устройства

– Приспособления для крепления защитного тента

– Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели

– Ступенька (или лестница), пороги и рукоятка на бампере, служащая для упроще-

ния протирки стекол

– Задний шильдик с логотипом

УКАЗАТЕЛЬ ИЛЛЮСТРАЦИЙ

319

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАР

АКТЕРИСТИКИ

– Съемное тягово-сцепное устройство

– Насадка

глушителя

Компоненты, не учитываемые при указании габаритной ширины автомобиля

– Устройства непрямого обзора

– Остановочная табличка школьного автобуса, находящаяся в сложенном состоянии

Перечисленные ниже компоненты не увеличивают снаряженную массу автомобиля и
увеличивают длину автомобиля в одном направлении не более чем на 50 мм, а диа-
метр разворота — не менее чем на 5 мм.

– Наружные таблички и шильдики с зарегистрированными торговыми знаками, на-

– Наружные приборы освещения и световой сигнализации

– Элементы противокоррозионной защиты и их эквиваленты

– Дополнительные герметизирующие и защитные устройства

– Приспособления для крепления защитного тента

– Водостоки. расположенные по обе стороны от ветрового стекла водостоки, слу-

жащие для отвода дождевой воды от дверей (окон дверей) водителя и переднего
пассажира.

– Выступающие за пределы кузова гибкие брызговики

– Выдвижная ступенька, пандус, подъемная платформа или другое аналогичное

устройство, находящееся в сложенном состоянии

– Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели

– Знак аварийной остановки

– Шинный

манометр

– Деформированная часть боковины шины, расположенная выше участка контакта

шины с дорогой

– Приспособления для упрощения движения задним ходом

– Насадка

глушителя

Компоненты, не учитываемые при указании габаритной высоты автомобиля

Гибкая секция антенны

Компоненты, не учитываемые при указании снаряженной массы автомобиля

– Воздухозаборник

– Устройства непрямого обзора

– Зарядное устройство электромобиля (включая крепление зарядного устройства)

– Складной или съемный задний спойлер, длина которого в рабочем положении не

превышает 2000 мм, а в сложенном положении — 200 мм

– Задняя ступенька, пандус или другое аналогичное устройство, длина которого в

горизонтальной плоскости не превышает 300 мм

– Задняя

лестница

Chery Tiggo 8 PRO MAX. Руководство по эксплуатации (2021 год) - часть 10
