Chery ARRIZO 8. Руководство по эксплуатации (2023 год)

248

Проверка радиатора и конденсатора кондиционера

В ходе эксплуатации автомобиля передняя поверхность конденсатора и радиатора
может забиться насекомыми, листьями и другими посторонними предметами. Это
может пагубно отразиться на работе системы кондиционирования воздуха и
системы охлаждения двигателя и вызвать его перегрев. В таком случае необходимо
очистить радиатор и конденсатор кондиционера.

Конденсатор кондиционера: при выключенном и остывшем двигателе продуйте
конденсатор сжатым воздухом через радиатор по направлению от моторного
отсека к передней стороне автомобиля.

Радиатор: рекомендуется очищать поверхность радиатора не реже одного раза в
год. При выключенном и остывшем двигателе очистите ребра радиатора сжатым
воздухом или струей воды, удалите из них следы насекомых, листья и другие
посторонние предметы. Давление воздуха и воды не должно при этом превышать
150 кПа. В противном случае вы можете повредить ребра радиатора.

ВНИМАНИЕ

• Материал ребер радиатора имеет хорошую теплопроводность, что позволяет

эффективно охлаждать жидкость. Не чистите ребра щеткой, иначе вы можете
повредить их, что снизит эффективность охлаждения.

• Запрещается направлять струю воды на горячий радиатор прогретого

двигателя, поскольку образующийся при этом пар может привести к ожогам.
Мойте радиатор только при выключенном и остывшем двигателе.

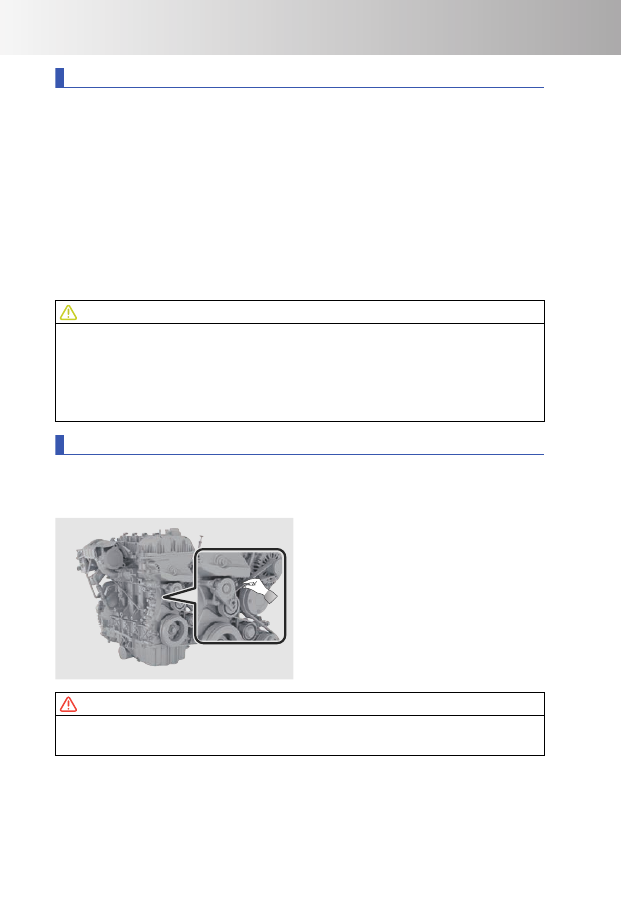

Проверка ремня привода навесных агрегатов

Ремень привода навесных агрегатов со временем растягивается, поэтому его
натяжение необходимо регулярно проверять. Недостаточное натяжение ремня
может стать причиной поломки автомобиля.

OMM1E-6040

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг 2. Возьмитесь пальцами за ремень
и проверьте, на какой угол можно
повернуть

ремень

поперечном

направлении.

Шаг 3. Если угол поворота ремня
превышает

°,

обратитесь

на

сервисную

станцию

официального

дилера

для

регулировки

натяжения

ремня.

ОПАСНОСТЬ

Перед проверкой натяжения ремня привода навесных агрегатов заглушите
двигатель и дайте ему остыть, а также убедитесь, что ремень не вращается.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

249

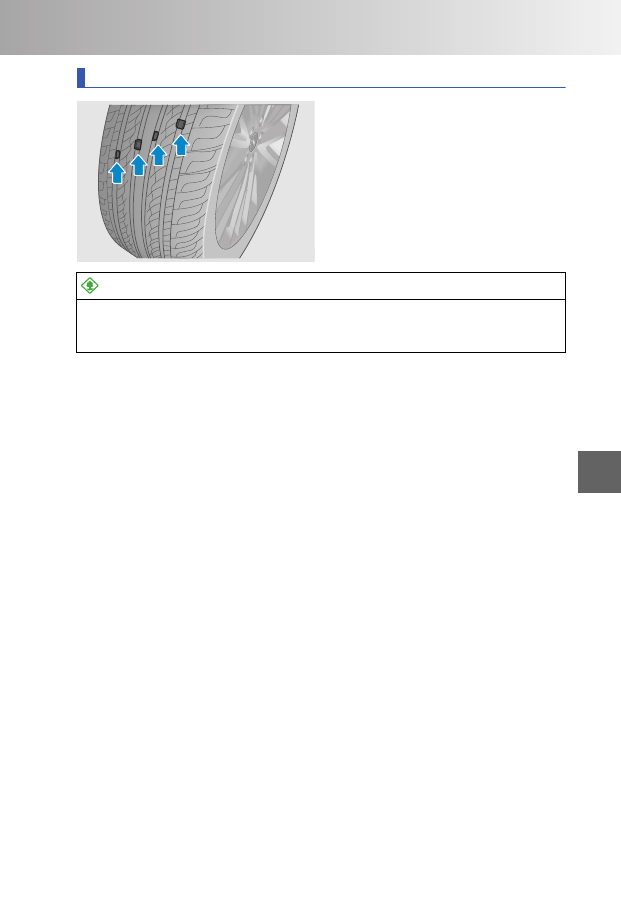

Проверка шин

OMM1E-6050

Контролируйте

износ

шин

по

индикаторам износа на протекторе.
Когда остаточная глубина протектора
шины достигает предельного значения,
становятся четко видны индикаторы
износа. Появление индикаторов износа
указывает на то, что свойства шин и
безопасность их эксплуатации серьезно
снизились и шины требуют замены.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Проявляйте ответственность — не выбрасывайте изношенные шины. Их следует
утилизировать в соответствии с действующем в вашей стране природоохранным
законодательством.

■ Соблюдайте перечисленные ниже меры предосторожности. В противном случае
вы можете не справиться с управлением и попасть в дорожно-транспортное
происшествие, результатом которого может стать тяжелая травма или гибель
людей.

1. Не используйте шины, которые эксплуатировались на другом автомобиле.

2. Не используйте одновременно шины, значительно различающиеся между собой

по степени износа протектора.

3. Не используйте шины, если вы не знаете, в каких условиях они эксплуатировались

ранее.

4. Не устанавливайте на автомобиль шины разных изготовителей, разных моделей

или с разным рисунком протектора.

5. Не устанавливайте на автомобиль шины разной конструкции (радиальные и

диагональные).

6. Размер установленных на автомобиль шин влияет на показания спидометра. Если

размер (диаметр) шин отличается от оригинального, спидометр будет показывать
скорость движения автомобиля некорректно. Это может стать причиной дорожно-
транспортного происшествия, ущерб от которого не покрывается гарантией.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

250

Износ боковой

части протектора

Износ центральной

части протектора

Равномерный износ

протектора

Слишком

низкое давление

воздуха в шине

Слишком высокое

давление

воздуха в шине

Правильное

давление воздуха

в шине

OMm1e-7080

Неправильное

давление

воздуха

шинах

приводит

повышенному

расходу топлива, сокращению срока
службы шин и ухудшению устойчивости
автомобиля.

Поэтому

следует

поддерживать

рекомендуемое

давление воздуха в шинах (величина
рекомендуемого давления воздуха в
шинах приведена в табличке в проеме
двери

водителя).

Если

давление

воздуха в холодных шинах выше или
ниже рекомендованной величины, это
может

пагубно

отразиться

на

комфортабельности автомобиля. При
необходимости

скорректируйте

давление воздуха в шинах.

■ Поддерживайте правильное давление воздуха в шинах. В противном случае,
возможны перечисленные ниже последствия, которые могут привести к дорожно-
транспортному происшествию с тяжелыми травмами или смертельным исходом:

1. Чрезмерный износ шин

2. Ухудшение управляемости автомобиля

3. Неравномерный износ шин

4. Плохая герметизация борта шины

5. Деформация колесного диска или разбортирование шины на ходу

6. Возможность разрушения шин из-за их перегрева

7. Повышенная вероятность повреждения шин из-за плохих дорожных условий

ВНИМАНИЕ

• Давление воздуха в шинах с течением времени медленно падает. Это

нормальное явление.

• Но если вам приходится подкачивать шины слишком часто, при первой же

возможности обратитесь на сервисную станцию официального дилера для
проверки и ремонта автомобиля.

• Если давление воздуха в шине часто падает или ее нельзя качественно

отремонтировать из-за пореза или другого повреждения, такую шину следует
заменить.

• Для измерения давления воздуха в шинах используйте шинный манометр.

Измерение производите на холодных шинах. Визуальная проверка давления
воздуха в шинах не даст вам точных результатов.

• Если при движении автомобиля произошла утечка воздуха из шины, следует

прекратить движение. В результате даже непродолжительной поездки со
спущенной шиной может произойти ее необратимое повреждение.

• Следите за правильностью установки колпачков вентилей шин. В противном

случае в вентили попадет грязь. При утере колпачка необходимо сразу же
установить вместо него новый колпачок.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

251

Перестановка колес

OMm1e-7090

Направление

движения вперед

Для обеспечения равномерного износа
и увеличения срока службы комплекта
шин

рекомендуется

выполнять

перестановку

колес

не

реже

чем

каждые

000

км

пробега

оптимальной

является

перестановка

колес каждые 5000 – 7000 км). При этом
интервал перестановки колес может
быть иным в зависимости от вашего
стиля вождения и состояния дорожного
покрытия.

ПРОЧИТАЙТЕ

Перестановку колес лучше доверить профессионалам. Обратитесь для этого на
сервисную станцию официального дилера.

Проверка аккумуляторной батареи

Об

бы

ыччн

на

ая

я а

аккккуум

муул

ля

ятто

ор

рн

на

ая

я б

ба

атта

ар

ре

ея

я ((1

2--в

во

ол

лььтто

овва

ая

я))

Проверьте, нет ли следов окисления на полюсных выводах аккумуляторной батареи,
не ослабла ли затяжка клемм, нет ли на них трещин и не ослабла ли затяжка
прижимной планки.

Ваш автомобиль оснащен необслуживаемой аккумуляторной батареей. Параметры
новой аккумуляторной батареи должны соответствовать параметрам заменяемой
батареи. Для замены аккумуляторной батареи рекомендуется обращаться на
сервисную станцию официального дилера.

Проверка фильтра системы кондиционирования воздуха

Фильтр

системы

кондиционирования

воздуха

служит

для

предотвращения

попадания пыли снаружи в салон автомобиля через вентиляционные решетки
системы кондиционирования воздуха во время движения автомобиля. С течением
времени фильтр постепенно забивается. Если эффективность работы системы
кондиционирования воздуха заметно снизилась, проверьте фильтр системы
кондиционирования воздуха и при необходимости замените его.

ПРОЧИТАЙТЕ

• Замену

фильтра

системы

кондиционирования

воздуха

лучше

доверить

профессионалам. Для этого рекомендуется обратиться на сервисную станцию
официального дилера.

• Использование системы кондиционирования воздуха со снятым фильтром

приведет к попаданию пыли в салон и снижению эффективности работы
системы.

• На

некоторых

модификациях

автомобиля

система

кондиционирования

обеспечивает очистку воздуха по стандарту PM2.5.

• На

некоторых

модификациях

автомобиля

система

кондиционирования

обеспечивает очистку воздуха по стандарту N95.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

252

Проверка уровня жидкости омывателя ветрового стекла

Если при включении омывателя жидкость из распылителей форсунок не поступает,
выключите омыватель и проверьте уровень жидкости в его бачке. Если омыватель
не заработал даже после долива жидкости в бачок, обратитесь на сервисную
станцию официального дилера для проверки и ремонта автомобиля.

ВНИМАНИЕ

• Запрещается заливать антифриз в бачок омывателя, поскольку это приведет к

повреждению лакокрасочного покрытия кузова.

• Не заливайте воду в бачок омывателя, если температура окружающего воздуха

может опуститься ниже 0 ° C. В противном случае вода замерзнет и омыватель
может выйти из строя.

• Емкость бачка омывателя составляет 4,5 л. При низком уровне жидкости

омывателя

загорается

соответствующий

сигнализатор

появляется

предупреждение на дисплее приборной панели (для некоторых вариантов
исполнения автомобиля). Это зависит от конкретного автомобиля.

Проверка щеток стеклоочистителей

Проверьте состояние рабочей кромки щетки очистителя ветрового стекла, проведя
по ней пальцем. Неровная поверхность резиновой ленты уменьшает эффективность
работы очистителя.

ВНИМАНИЕ

• Не очиститель для удаления со стекла изморози или льда.

• Своевременно устраняйте сколы от ударов камней на ветровом стекле.

• В зимний период во избежание повреждения щеток перед включением

очистителя убедитесь, что они не примерзли к стеклу.

• Попадание масла, силиконовых составов и топлива на щетки снижает качество

очистки ветрового стекла. Для очистки щеток от загрязнений рекомендуется
использовать жидкость для омывателя.

• На некоторых модификациях автомобиля для замены щеток очистителя

ветрового стекла необходимо установить рычаги очистителя в положение для
замены. При подъеме рычага очистителя для замены щетки держите щетку за
шарнир. Для получения дополнительной информации см. раздел «Очистители и
омыватели стекол».

Уххо

од

д зза

а щ

ще

етткка

ам

ми

и о

оччи

ис

стти

итте

ел

ля

• При

мойке

автомобиля

не

направляйте

воду

под

высоким

давлением

непосредственно на щетки очистителя, чтобы не повредить их.

• Во избежание появления неочищенных полос на ветровом стекле следует

регулярно протирать щетки очистителя средством для мойки стекол.

• Для обеспечения безопасности следует заменять щетки очистителя один или два

раза в год. Приобрести щетки можно на сервисной станции официального
дилера.

• Для удаления остатков полироля после автоматической мойки следует промыть

ветровое стекло и щетки очистителя чистой водой.

• Не включайте очиститель при сухом ветровом стекле. Это может привести к

появлению царапин на стекле и необратимому повреждению щеток.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

253

• Запрещается использовать для очистки ветрового стекла бензин, средства для

удаления лака для ногтей, растворители красок или аналогичные жидкости. Это
может привести к повреждению щеток.

• Не рекомендуется наносить на ветровое и заднее стекла гидрофобные составы

типа «антидождь». С течением времени слой такого состава истончается, что
вызывает неравномерный износ щеток и их дребезжание во время работы.

• Если на ветровом стекле есть засохшая грязь, следы насекомых, наклейки или

твердые загрязнения, сначала нужно удалить их с помощью мокрой чистой
ветоши. Не используйте для этого сухую ветошь и не удаляйте загрязнения со
стекла с помощью очистителя. Это может привести к повреждению и стекла, и
щеток.

По

ол

лььззо

овва

ан

ни

ие

е о

оччи

ис

стти

итте

ел

ля

ям

ми

1. Не пытайтесь привести в действие рычаги очистителя вручную — вы можете

повредить их.

2. Перед включением очистителя следует удалить с ветрового стекла снег, листья,

ветки и другие посторонние предметы.

3. Регулярно доливайте в бачок жидкость омывателя. В качестве жидкости

омывателя нужно использовать специальную жидкость, указанную в данном
Руководстве, а не заменять ее водой.

4. При низкой температуре окружающего воздуха перед включением очистителя

следует убедиться, что щетки не примерзли к стеклу. Если щетки примерзли к
стеклу, следует сначала разморозить их. Включите отопитель и выберите режим
обдува ветрового стекла. Не поливайте щетки горячей водой — это может
привести к образованию трещин на ветровом стекле и вызвать деформацию
щеток.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

254

7-3. Плановое техническое обслуживание

Информация о первом техническом обслуживании

Информация о техническом обслуживании через два (2) месяца после покупки
нового автомобиля либо после первых5000 км пробега (в зависимости от того,
какое условие наступит раньше).

Дата: ___________________ Пробег: ___________________

Тип

работ

Замена: масло моторное и масляный фильтр
двигателя.

Да □

Нет □

Проверка: рабочая жидкость в трансмиссии.

Да □

Нет □

Проверка: шланги и патрубки систем
охлаждения, смазки, трубопроводы топливной
системы, крышка топливного бака (отсутствие
повреждений, герметичность).

Да □

Нет □

Проверка: жидкость охлаждающая (проверка
плотности и температуры замерзания на каждом
ТО).

Да □

Нет □

Проверка: свечи зажигания (проверка зазора).

Да □

Нет □

Проверка: шланги и трубопроводы гидропривода
тормозной системы и сцепления (отсутствие
повреждений, герметичность).

Да □

Нет □

Проверка: состояние деталей подвески, включая
пыльники, шаровые опоры, шарниры,
сайлентблоки (отсутствие люфтов и
повреждений), резьбовые крепежные элементы
(затяжка).

Да □

Нет □

Проверка: состояние рулевого управления (-
включая пыльники, защитные чехлы), шарниры (-
наконечники), рулевые тяги (отсутствие люфтов и
повреждений).

Да □

Нет □

Проверка: внешние световые приборы,
освещение салона, работа звукового сигнала.

Да □

Нет □

Проверка: Стеклоочистители и стеклоомыватели
стёкол и фар автомобиля.

Да □

Нет □

Проверка: состояние ЛКП.

Да □

Нет □

Проверка: рулевое управление (люфт, усилие на
рулевом колесе).

Да □

Нет □

Проверка: эффективность работы стояночного
тормоза.

Да □

Нет □

Проверка: контрольно-измерительные приборы
(комбинация приборов), кнопки, выключатели,
переключатели (исправность работы).

Да □

Нет □

Проверка: подключение дилерского сканера,
проверка DTC.

Да □

Нет □

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

255

Проверка: работа системы ЭРА ГЛОНАСС.

Да □

Нет □

Проверка: система вентиляции и
кондиционирования воздуха (эффективность
работы отопителя и кондиционера, исправность
систем управления).

Да □

Нет □

Регламент технического обслуживания

Требуется обязательное выполнение всех пунктов регламента технического
обслуживания.

Для

проведения

регламентного

обслуживания

автомобиль

необходимо доставить на сервисную станцию официального дилера.

В обычных условиях эксплуатации обслуживание проводится каждые 12 месяцев
или каждые 10000 км пробега (в зависимости от того, какое условие наступит
раньше).

В тяжелых условиях эксплуатации обслуживание проводится каждые 6 месяцев или
каждые 5000 км пробега (в зависимости от того, какое условие наступит раньше).

Только масла Castrol (SN 5W-30; SP 5W-30) и Fuchs (C5 0W-20) подходят для замены
с интервалом каждые 15000 км или раз в год. Придерживайтесь рекомендаций
сервисной станции официального дилера.

П: проверка, регулировка, очистка, при необходимости— замена; З: замена.

Операц-

ии

техниче-

ского

обслужи-

вания

Месяцы

108

120

км×1000

100

Приборная панель

Аудиосистема и

информационно-

развлекательная

система

Система бортовой

диагностики

Щетки очистителя

ветрового стекла

Щетка очистителя

заднего стекла

Очистители и

омыватели стекол

Охлаждение воздуха

Система

кондиционирования

воздуха

Фильтр системы

кондиционирования

воздуха

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

256

Операц-

ии

техниче-

ского

обслужи-

вания

Месяцы

108

120

км×1000

100

Уровень и состояние

охлаждающей

жидкости

Температура

замерзания

охлаждающей

жидкости

Тормозная жидкость

Замена проводится каждые 2 года или каждые 40000 км (в
зависимости от того, какое условие наступит раньше)

Рабочая жидкость

усилителя рулевого

управления (для

некоторых вариантов

исполнения

автомобиля)

Замена проводится каждые 2 года или каждые 30000 км (в
зависимости от того, какое условие наступит раньше)

Уровень и состояние
тормозной жидкости

Содержание влаги в

тормозной жидкости

Моторное масло и

масляный фильтр

Уровень и состояние

моторного масла

Рабочая жидкость

автоматической

коробки передач

(7DCT)

Замена проводится каждые 60000 км

Уровень рабочей

жидкости

автоматической

коробки передач

Масло раздаточной

коробки

Обычные условия эксплуатации, замена проводится
каждые каждые 160000 км. Тяжелые условия
эксплуатации, замена проводится каждые 1 лет или
каждые 38000 км

Масло заднего

дифференциала

Топливный фильтр

Внешний топливный фильтр: Замена проводится каждые
30000 км. Внутренний топливный фильтр: встроенный

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

257

Операц-

ии

техниче-

ского

обслужи-

вания

Месяцы

108

120

км×1000

100

топливный насос является необслуживаемым (в случае
его неисправности необходимо установить ее причину)

Напряжение

аккумуляторной

батареи

Амортизаторы

Карданный вал и

приводные валы

Момент затяжки

колесных болтов

Рулевой механизм

Рулевая колонка

Рулевые тяги,

наконечники рулевых

тяг и пылезащитные

чехлы

Визуальная проверка

состояния шин

Износ протектора

шин

Давление воздуха в

шинах

Давление воздуха в

шине запасного

колеса

Момент затяжки

колесных болтов

Перестановка колес

Рекомендуется выполнять перестановку колес не реже
каждых 10000 км пробега (оптимальной является
перестановка колес каждые 5000– 7000 км)

Свечи зажигания

Тормозные колодки

Воздухоочиститель

Приводной ремень

навесных агрегатов

двигателя

Масляный поддон

двигателя и болт

сливного отверстия

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

258

Операц-

ии

техниче-

ского

обслужи-

вания

Месяцы

108

120

км×1000

100

Корпус коробки

передач

Трубопроводы (-

рулевого усилителя,

тормозной и

топливной системы) и

электрическая

проводка

Угольный фильтр

адсорбера (для

некоторых вариантов

исполнения

автомобиля)

Замена проводится каждые 3 года или каждые 60000 км (в
зависимости от того, какое условие наступит раньше)

Ремень ГРМ (для

некоторых вариантов

исполнения

автомобиля)

Замена проводится каждые 3 года или каждые 100000 км
(в зависимости от того, какое условие наступит раньше)

Цепь ГРМ (для

некоторых вариантов

исполнения

автомобиля)

Замена не требуется (кроме случаев неисправности)

Аккумуляторная

батарея

Замена не требуется (кроме случаев неисправности)

Дроссельная

заслонка

Очистка дроссельной заслонки рекомендуется каждые
15000 км

Регулировка углов

установки колес

Проверка и при необходимости регулировка углов
установки всех четырех колес проводится каждые 20000
км

Резиновый шланг

адсорбера паров

топлива

Замена проводится каждые 10 лет или каждые 500000 км
(в зависимости от того, какое условие наступит раньше)

Шланг заливной

горловины

топливного бака

В случае шланга из стандартного каучука
(например, NBR+PVC/CSM и т.п.) замена каждые 5 лет
или каждые 200000 км (в зависимости от того, какое
условие наступит раньше); в случае шланга из
фторкаучука
замена каждые 10 лет или каждые 500000 км (в
зависимости от того, какое условие наступит раньше). Во
избежание образования трещин рекомендуется
своевременная замена данного шланга.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

259

ПРОЧИТАЙТЕ

• В таблице приведены обычные интервалы технического обслуживания. Однако

в зависимости от дорожных, погодных, атмосферных условий и специфики
эксплуатации автомобиля может потребоваться более частое проведение
технического

обслуживания.

Данные

условия

могут

варьироваться

зависимости от страны. Поэтому в вашей стране могут действовать особые
требования. Чтобы узнать, какого регламента технического обслуживания
автомобиля вы должны придерживаться, обратитесь на сервисную станцию
официального дилера.

• По достижении пробега 100000 км или прошествии 120 месяцев продолжайте

периодическое техническое обслуживание автомобиля, вернувшись к третьему
столбцу таблицы технического обслуживания и добавив к значениям срока и
пробега, соответственно, 100000 км или 120 месяцев.

• В некоторых странах могут действовать особые требования к проведению

технического обслуживания автомобиля. Чтобы узнать, каких требований
технического

обслуживания

автомобиля

вы

должны

придерживаться,

обратитесь на сервисную станцию официального дилера.

ВНИМАНИЕ

• Моторное масло и масляный фильтр следует менять чаще, если автомобиль

эксплуатируется в тяжелых условиях, упомянутых в следующих примерах*.

• Обслуживание следует проводить каждые 5000 км или каждые 6 месяцев (в

зависимости от того, какое условие наступит раньше), если автомобиль
эксплуатируется в тяжелых условиях, упомянутых в следующих примерах*.

• Замену моторного масла следует производить каждые 5000 км или каждые 6

месяцев (в зависимости от того, какое условие наступит раньше), если
эксплуатация автомобиля осуществляется в следующих условиях.

–

Высокая влажность.

–

Большая высота над уровнем моря.

–

Очень холодный или очень жаркий климат.

–

Преимущественно плохие дорожные условия (низкое качество дорожного
покрытия, гравийные дороги, заснеженные дороги и т.д.).

–

Горные дороги, затяжные подъемы и спуски.

–

Частые поездки на небольшие расстояния.

–

Частая эксплуатация в условиях высоких температур (выше 32℃) или в
транспортных «пробках».

–

Использование в качестве полицейского автомобиля, такси, коммерческого
автомобиля, буксировка прицепа и т.д.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

260

ВНИМАНИЕ

• Воздушный фильтр двигателя и фильтр кондиционера следует заменять чаще,

если автомобиль эксплуатируется в тяжелых условиях, упомянутых в следующих
примерах*.

*Примеры тяжелых условий эксплуатации:

• Очень низкие или очень высокие температуры (относится только к моторному

маслу, уровню моторного масла, рулевому управлению и подвеске).

• Частые поездки на небольшие расстояния (относится только к моторному

маслу, уровню моторного масла, тормозным колодкам, дискам и барабанам,
шарнирам валов и их защитным чехлам).

• Эксплуатация

условиях

высокой

запыленности

(относится

только

воздушному фильтру двигателя и фильтру кондиционера, тормозным колодкам,
дискам и барабанам, шарнирам валов и их защитным чехлам).

• Эксплуатация в условиях низкого качества дорожного покрытия и/или грязных

дорог (относится только к фильтру кондиционера, тормозным колодкам, дискам
и барабанам, шарнирам валов и их защитным чехлам).

• Эксплуатация в местности, где используется дорожная соль или другие

агрессивные

материалы

(относится

только

топливной

системе,

ее

магистралям и соединениям, тормозным колодкам, дискам и барабанам,
шарнирам валов и их защитным чехлам, магистралям тормозной системы,
проверке ее работоспособности и работоспособности стояночного тормоза,
рулевому управлению и подвеске).

• Эксплуатация в прибрежных районах (относится только к топливной системе, ее

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

261

Технические данные

Наименование

Спецификация

Требуемое количество

Масло (SQRF4J16)

Castrol SN 5W-30 Castrol

SP 5W-30

4,3 ± 0,2 л (замену

масляного фильтра

следует производить

одновременно с заменой

моторного масла)

Рабочая жидкость

автоматической коробки

передач (730DHB)

Sinopec DCTF-GS

4,25 ± 0,2 л

Охлаждающая жидкость

(SQRF4J16)

Полностью органический

антифриз (LEC-II)

7,5 л.

Тормозная жидкость

DOT4

Свечи зажигания

3707AAG

ВНИМАНИЕ

• При замене объем заливаемой жидкости должен быть равен объему слитой

жидкости, кроме случаев утечки рабочей жидкости из автоматической коробки
передач. Для получения дополнительной информации обратитесь на сервисную
станцию официального дилера.

• Используйте только оригинальные запасные части и расходные материалы. В

противном случае никакие претензии по прямому или косвенному ущербу
приниматься не будут.

• Используйте моторное масло и рабочие жидкости только тех марок и

спецификаций, которые рекомендованы сервисной станцией официального
дилера.

• Приведенные здесь значения заправочных емкостей следует воспринимать

только как справочную информацию. Фактические значения зависят от
модификации конкретного автомобиля.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

264

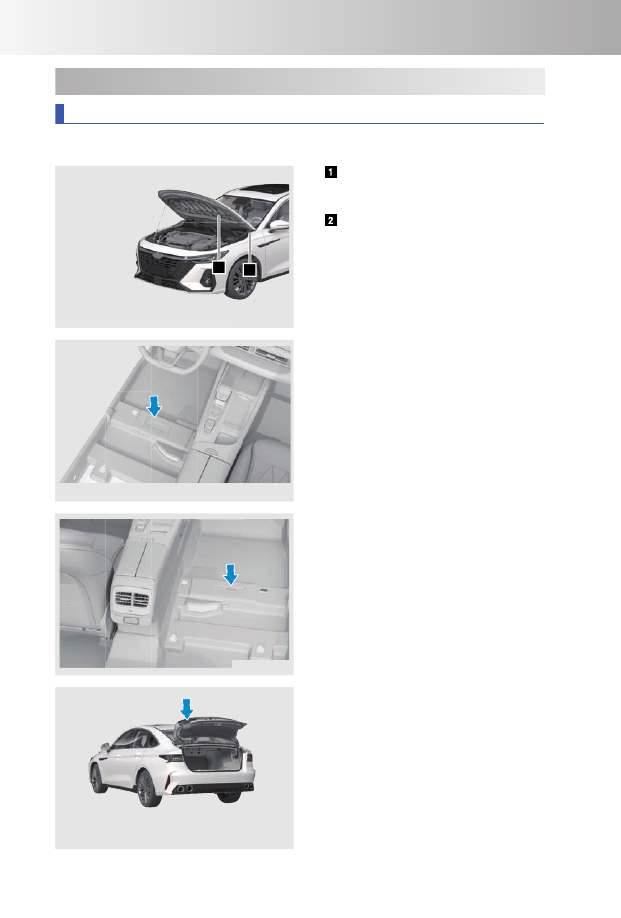

8-1. Таблички с идентификационным номером

Идентификационный номер автомобиля (VIN)

Ме

ес

стто

оп

по

ол

ло

ож

же

ен

ни

ие

е тта

аб

бл

ли

ичче

екк с

с и

ид

де

ен

нтти

иф

фи

икка

ац

ци

ио

он

нн

ны

ым

м н

но

ом

ме

ер

ро

ом

м н

на

ав

втто

ом

мо

об

би

ил

ле

OMT17-9000

OMM1E-7010

Идентификационный

номер

автомобиля (VIN) нанесен на капот
(как показано на иллюстрации).

Идентификационный

номер

автомобиля (VIN) нанесен в верхнем
левом углу передней панели (как
показано на иллюстрации) и виден
снаружи автомобиля через ветровое
стекло.

OMT17-9000

OMM1E-7011

Табличка

идентификационным

номером транспортного средства (VIN)
расположена на левой перекладине
переднего сиденья, как показано на
рисунке. (Из-за региональных различий
расположение

VIN-кода

должно

зависеть

от

фактического

транспортного средства.)

OMT17-9000

OMM1E-7011

Табличка

идентификационным

номером транспортного средства (VIN)
расположена на правой перекладине
переднего сиденья, как показано на
рисунке. (Из-за региональных различий
расположение

VIN-кода

должно

зависеть

от

фактического

транспортного средства.)

OMT17-9000

OMM1E-7012

Идентификационный номер автомобиля
(VIN)

нанесен

на

дверь

багажного

отделения,

как

показано

на

иллюстрации.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

265

ВНИМАНИЕ

Запрещается

закрывать,

закрашивать,

заваривать,

срезать

высверливать,

изменять или удалять табличку с идентификационным номером автомобиля (VIN)
и прилегающие к ней поверхности.

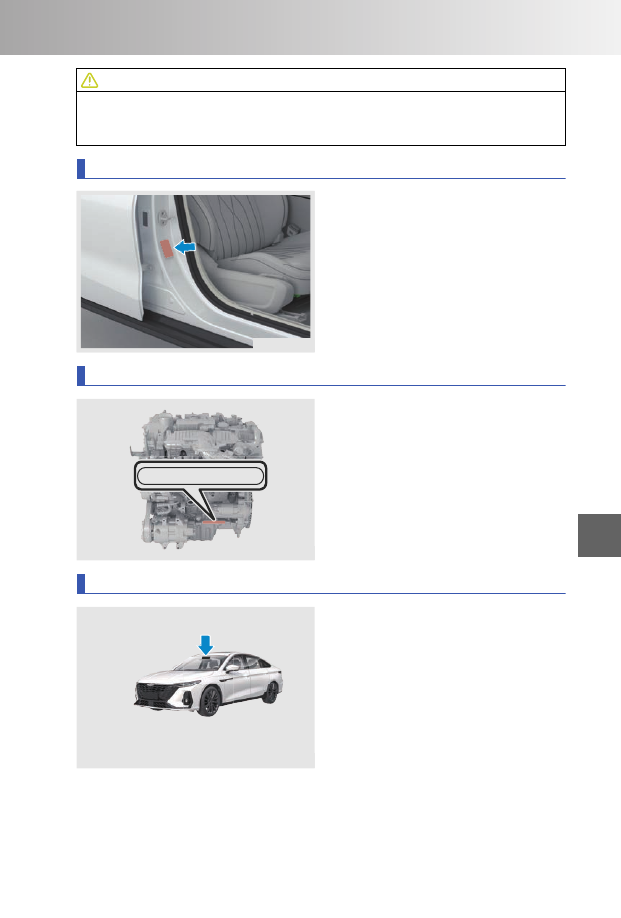

Табличка с данными автомобиля

OMT17-9000

OMM1E-7020

Табличка

данными

автомобиля

расположена на средней стойке кузова
в проеме двери переднего пассажира
(как показано на иллюстрации).

Номер двигателя

OMT18-8050

OMM1E-7030

SQRF4J16C

XXXXXX

Номер

двигателя

выбит

на

блоке

цилиндров

(как

показано

на

иллюстрации).

Окно устройства для радиочастотной идентификации автомобиля

OMT18-8050

OMM1E-7040

Окно устройства для радиочастотной
идентификации

автомобиля

расположено в верней части ветрового
стекла. Само устройство находится с
внутренней стороны ветрового стекла в
корпусе зеркала заднего вида.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

267

Тип автомобиля

Передний привод (4x2), передние управляемые
колеса, поперечное расположение двигателя, кузов
трехобъемный, четырехдверный, пятиместный,
несущий безрамный, с левосторонним
расположением органов рулевого управления

Модель двигателя

SQRF4J16C

Тип двигателя

С вертикальным расположением цилиндров,
четырехцилиндровый, рядный, с жидкостным
охлаждением, четырехтактный, с двумя верхними
распределительными валами, с турбокомпрессором с
промежуточным охладителем

Система питания

Непосредственный впрыск топлива

Модель коробки передач

730DHB

Масса автомобиля

Снаряженная масса

автомобиля (кг)

1414/1463/508

Распредел-

ение

снаряженн-

ой массы

автомобиля

Передняя

ось (кг)

850/868/889

Задняя ось

(кг)

564/595/619

Допустимая
грузоподъемность
автомобиля (включая
пассажиров) (кг)

422/377

Допустимая полная масса

автомобиля (кг)

1985

Максималь-

ная

нагрузка на

ось

Передняя

ось (кг)

1049

Задняя ось

(кг)

936

Число мест в автомобиле
(включая место водителя)

ОПАСНОСТЬ

Соблюдайте

требования

величине

полезной

нагрузки,

приведенные

Руководстве. Не превышайте допустимую полную массу. Это может отрицательно
сказаться на эффективности работы тормозной системы и управляемости
автомобиля и стать причиной травм или дорожно-транспортного происшествия.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

268

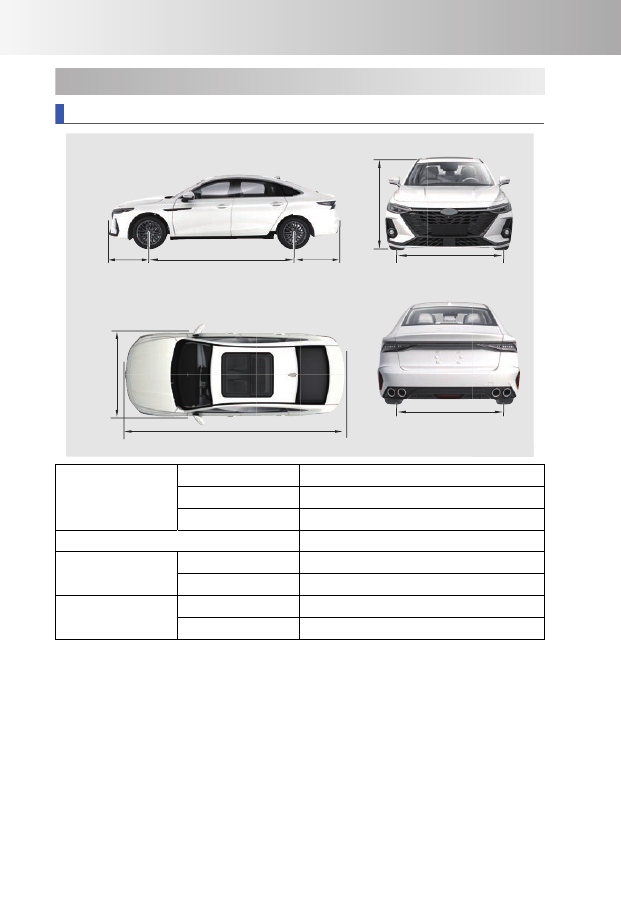

Технические характеристики автомобиля

Модель автомобиля

1.6T R17

1.6T R18

Параметры

проходимо-

сти

Мин-

има-

льн-

ый

дор-

ожн-

ый

про-
свет
(мм)

Cна-
ряж-

енн-

ый

авто-

моб-

иль

138

149

Авто-

моб-

иль с

пол-

ной

нагр-
узко-

116

125

Мин-

има-

льн-

ый

диа-

метр

разв-
орот-

а (м)

Нал-

ево

Нап-
раво

Угол

въез-

да (°)

Cна-
ряж-

енн-

ый

авто-

моб-

иль

14,4°

14,9°

Авто-

моб-

иль с

пол-

ной

нагр-
узко-

13,5°

14,1

Угол

съез-

да (°)

Cна-
ряж-

енн-

ый

авто-

моб-

иль

19,3°

19,8°

Авто-

15,6°

16,1°

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

269

моб-

иль с

пол-

ной

нагр-
узко-

Угол
про-
дол-

ьной

про-

ход-

имо-

сти

(°)

Cна-
ряж-

енн-

ый

авто-

моб-

иль

14,4°

15°

Авто-

моб-

иль с

пол-

ной

нагр-
узко-

11°

11,8°

Скоростные

показатели

Максималь-

ная

скорость

(км/ч)

205

Максималь-

ный

преодолев-

аемый

подъем (%)

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

270

Технические характеристики двигателя

Модель двигателя

SQRF4J16C

Диаметр цилиндра (мм)

Ход поршня (мм)

85,8

Рабочий объем (куб.

см)

1598

Степень сжатия

9,9: 1

Максимальная

мощность (кВт)

145

Частота вращения

коленчатого вала при

максимальной

мощности (об/мин)

5500

Максимальная

полезная мощность

(кВт)

136,5

Частота вращения

коленчатого вала при

максимальной

мощности (об/мин)

5500

Максимальный

крутящий момент (Н·м)

275

Частота вращения

коленчатого вала при

максимальном

крутящем моменте (об/

мин)

2000–4000

Система питания

Сорт топлива*1

Неэтилированный бензин с октановым числом не

ниже 91

Неэтилированный бензин с октановым числом не

ниже 92

Неэтилированный бензин с октановым числом не

ниже 95

E22-E100

Топливный бак

Пластмассовый

Емкость топливного бака

55 л.

Топливный насос

Электрический

*1: При выборе топлива придерживайтесь рекомендаций официального дилера.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

271

ПРОЧИТАЙТЕ

• Емкость

топливного

бака

зависит

от

комплектации

потому

может

варьироваться от автомобиля к автомобилю. Это зависит от конкретного
автомобиля.

• Для автомобиля с каталитическим нейтрализатором можно использовать только

неэтилированный

бензин.

Автомобиль

во

избежание

заправки

непредназначенным для него топливом оснащен узкой заливной горловиной, в
которую

входит

только

патрубок

заправочного

пистолета

колонок

неэтилированным бензином.

ВНИМАНИЕ

• Используйте только топливо, рекомендованное компанией.

• Запрещается использовать бензин с октановым числом ниже указанного. В

противном случае, возможны повреждения двигателя, которые не покрываются
гарантийными обязательствами изготовителя.

• Использование

этилированного

бензина

приведет

выходу

из

строя

трехкомпонентного каталитического нейтрализатора и повышению уровня
токсичности отработавших газов.

• При случайной заправке бака этилированным бензином (даже в небольшом

количестве) не запускайте двигатель, поскольку этилированный бензин наносит
необратимые повреждения каталитическому нейтрализатору. Если вы случайно
заправили бак этилированным бензином, незамедлительно обратитесь на
сервисную станцию официального дилера.

Подвеска

Передняя подвеска

Независимая нерегулируемая по высоте подвеска со
стойками Макферсона, стабилизатором поперечной
устойчивости, витыми пружинами, регулируемыми
амортизаторами двустороннего действия

Задняя подвеска

Многорычажная нерегулируемая по высоте
независимая подвеска с витыми пружинами,
амортизаторами двустороннего действия

Углы установки колес

Передние колеса

Развал

-0°16′ ± 45′

Продольный

наклон оси

поворота

5°06′ ± 45′

Поперечный

наклон оси

поворота

14°18′ ± 45′

Схождение

0°06′ ± 5′ (одна сторона)

Задние колеса

Развал

-42′ ± 30′

Схождение

5' ± 10' (одна сторона)

Допустимая величина бокового увода

Не более 3 м/км

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

272

Диски колес и шины

Модель шин

215/50 R17225/45 R18T125/70 R16 (-
запасное колесо)

Размер обода

17X7J

18X7 1/2J

16x4T (запасное

колесо)

Давление воздуха
в холодных шинах

(кПа) (-

снаряженный

автомобиль)

Передние колеса

220

Задние колеса

220

Запасное колесо

420 *1

300 *2

Момент затяжки колесных болтов (Н·м)

110 ± 10

Требования к балансировке колес
автомобилей с конструктивной
скоростью движения более 100 км/ч

Остаточный динамический дисбаланс
колеса в сборе после установки
корректирующих грузиков: Наружная
сторона ≤ 8 г, внутренняя сторона ≤ 10
г.

Установка цепей противоскольжения
разрешается только на передние
колеса. Это требование относится и к
полноприводным автомобилям.

Размер шин для установки цепей
противоскольжения: 205/60 R16

Размер колесных дисков для установки
цепей противоскольжения: 16 X 6 J

*1: Малоразмерное запасное колесо

*2: Полноразмерная запасное колесо

ПРОЧИТАЙТЕ

Приведенные в таблице величины давления воздуха указаны для холодных шин.
После нагрева шин давление воздуха в них немного увеличивается, но
принудительно снижать его не нужно.

ВНИМАНИЕ

• Проверять давление воздуха в шинах нужно не реже одного раза в месяц.

Особенно важно соблюдать правильную величину давления воздуха при
движении с высокой скоростью.

• Величина давления воздуха в холодных в шинах указана на табличке в проеме

двери водителя.

Параметры сидений

Нормальное

положение

сиденья

Передние сиденья

Диапазон регулировки продольного

положения составляет 240 мм в

переднем направлении и 20 мм в

заднем

Диапазон регулировки вертикального

положения составляет 16 мм в верхнем

направлении и 20 мм в нижнем

Сиденье второго
ряда (5-местный
автомобиль)

Не регулируется

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

273

Нормальный угол

наклона спинки

сиденья

Передние сиденья

Диапазон наклона спинки сиденья

составляет 32° в переднем направлении

и 52° в заднем

Сиденье второго
ряда (5-местный
автомобиль)

27°, не регулируется

Аккккуум

муул

ля

ятто

ор

рн

на

ая

я б

ба

атта

ар

ре

ея

Модель аккумуляторной

батареи

12 В, 70 Ач

Типы ламп

Назначение лампы

Тип и мощность лампы

Комментарий

Фары

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Задние противотуманные

фонари

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Передние габаритные

фонари

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Задние габаритные

фонари

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Стоп-сигналы

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Верхний стоп-сигнал

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Фонари заднего хода

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

274

Назначение лампы

Тип и мощность лампы

Комментарий

официального дилера

Chery

Передние указатели

поворота

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Повторители указателей

поворота

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Задние указатели

поворота

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Дневные ходовые огни

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Фонари освещения

регистрационного знака

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Влияние дополнительных компонентов на габаритные размеры
автомобиля

Компоненты, не учитываемые при указании габаритной длины автомобиля

Перечисленные ниже компоненты не увеличивают снаряженную массу автомобиля
и увеличивают длину автомобиля в одном направлении не более чем на 50 мм, а
диаметр разворота— не менее чем на 5 мм.

— Очистители и омыватели стекол

— Наружные таблички и шильдики с зарегистрированными торговыми знаками,
названием производителя, указанием страны происхождения, названия и типа
модели, экологического класса двигателя, типа коробки передач, типа привода и
других важных отличительных характеристик автомобиля.

— Наружные приборы освещения и световой сигнализации

— Элементы противокоррозионной защиты и их эквиваленты

— Наружные приспособления для защиты от солнечного света

— Дополнительные герметизирующие и защитные устройства

— Приспособления для крепления защитного тента

— Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

275

— Ступенька (или лестница), пороги и рукоятка на бампере, служащая для
упрощения протирки стекол

— Задний шильдик с логотипом

— Съемное тягово-сцепное устройство

— Насадка глушителя

Компоненты, не учитываемые при указании габаритной ширины автомобиля

— Устройства непрямого обзора

— Остановочная табличка школьного автобуса, находящаяся в сложенном
состоянии

— Наружные приборы освещения и световой сигнализации

— Элементы противокоррозионной защиты и их эквиваленты

— Дополнительные герметизирующие и защитные устройства

— Приспособления для крепления защитного тента

— Водостоки. Расположенные по обе стороны от ветрового стекла водостоки,
служащие для отвода дождевой воды от дверей (окон дверей) водителя и
переднего пассажира.

— Выступающие за пределы кузова гибкие брызговики

— Выдвижная ступенька, пандус, подъемная платформа или другое аналогичное
устройство, находящееся в сложенном состоянии

— Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели

— Знак аварийной остановки

— Шинный манометр

— Деформированная часть боковины шины, расположенная выше участка контакта
шины с дорогой

— Приспособления для упрощения движения задним ходом

— Насадка глушителя

Компоненты, не учитываемые при указании габаритной высоты автомобиля

Гибкая секция антенны

Компоненты, не учитываемые при указании снаряженной массы автомобиля

— Воздухозаборник

— Устройства непрямого обзора

— Зарядное устройство электромобиля (включая крепление зарядного устройства)

— Складной или съемный задний спойлер, длина которого в рабочем положении не
превышает 2000 мм, а в сложенном положении— 200 мм

— Задняя ступенька, пандус или другое аналогичное устройство, длина которого в
горизонтальной плоскости не превышает 300 мм

— Задняя лестница

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Chery ARRIZO 8. Руководство по эксплуатации (2023 год) - часть 9
