33

for tires will be additionally provided in written forms by product division of Chery Company or

suppliers, and indicated on process sheet.

2.5  Carry  out  tire  inflation  strictly  in  accordance  with  specified  pressure.  During  inflating

process,  air  pressure  shall  not  exceed  10%  of  rated  pressure.  When  performing  separate

packaging  to  spare  wheel  assembly,  the  rated  inflation  pressure  shall  be  3.0  bar,  and  the  spare

wheel  assembly  shall  be  stored  separately  from  four  wheels.  Before  the  four-wheel  alignment

work,  check  the  air  pressure  of  tires  of  four  wheels  and  regulate  the  pressure:  2.3  bar  for  front

wheel, and 2.1bar for rear wheel.

3. Tire Inflation

After  completion  of  tire  inflation,  screw  up  the  protective  cap  of  valve,  and  then  carry  out

dynamic  balancing  test.  Fit  appropriate  balance  weight  at  the  internal  and  external  fringe  of

wheel rim as required.  It is required that the  unbalancedness of the final assembly shall be  less

than  100  g·cm,  which  is  approximately  equivalent  to  a  5g  balance  weight  at  the  internal  and

external  fringe of  wheel rim. Note: each  wheel and each side can use  only  one balance  weight.

Additionally, its  maximum  mass shall not be  more than  70g. During assembling  process,  never

hit  the  balance  weight  too  heavy.  Otherwise,  replace  balance  weight  in  time.  In  addition,  never

use the replaced balance weight again.

4. Installation of Wheel and Tire Assy

When  install  wheel  and  tire  assy,  firstly,  manually  screw  up  the  wheel  bolt  onto  the  hub  for

pretension, then use special tools for tightening in accordance with diagonal process. Tightening

torque shall be 110±10N.m. It is prohibited to use impact wrench to cause wheel damage, over

loose  or  over  tight.  It  is  not  allowed  to  apply  grease  on  wheel  bolt.  (For  the  newly-installed

wheel and tire assy, after the initial mileage of 100 km, tighten the wheel bolts once to ensure the

tightening torque. Checking the tightening torque of wheel bolts is one of routine maintenance.)

5. Method to Tighten the Wheel Nut

Tighten the fixing nut in a decussate way, the tightening force shall be approximately equal, then

wheel shall be able to turn freely. When carry out final tightening, the wheel shall be on the

ground.

6. Installation of Trim Cover

Install trim cover or place trim cover as required. When fitting clip- type trim cover, place knock

in position by hand or via rubber tools.











34

Chapter 3    Disassembly/Reassembly and Maintenance of

Steering System

I. Removal/Installation of Steering Wheel

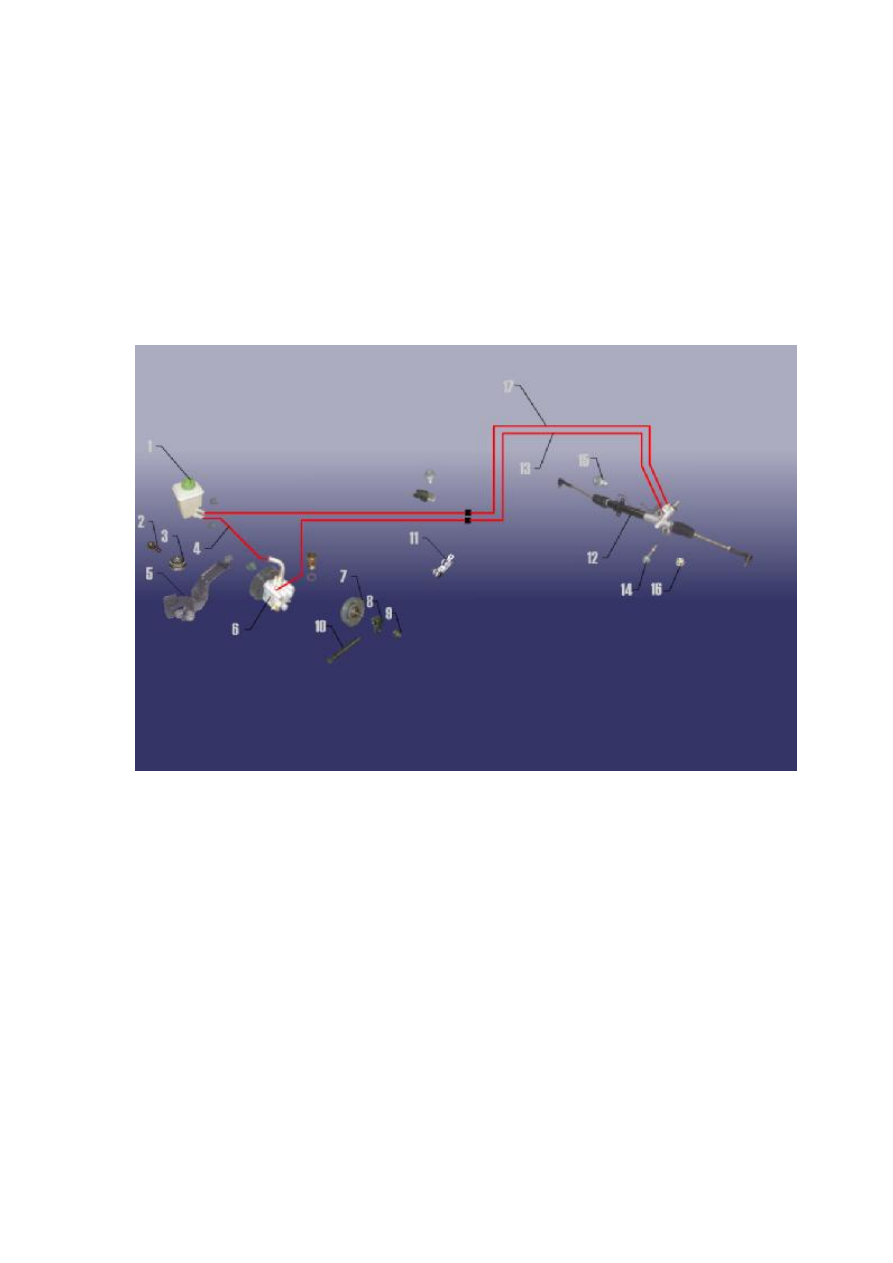

1. System Composition Diagram



1. Power Assist Steering Fluid Reservoir      2. Support Fixing Bolt

3. Support Fixing Nut                                    4. Oil Output Pipeline

5. Fluid Reservoir Fixed Support                  6. Steering Pump

7. Tensioner Pulley                                        8. Lock Nut

9. Adjusting Nut                                            10. Adjusting Bar

11. Pipe Clamp                                              12. Steering Wheel

13. Oil Output Pipe                                        14. 15. Fixing Bolt

16. Fixing Nut                                                17. Oil Return Pipe

















35

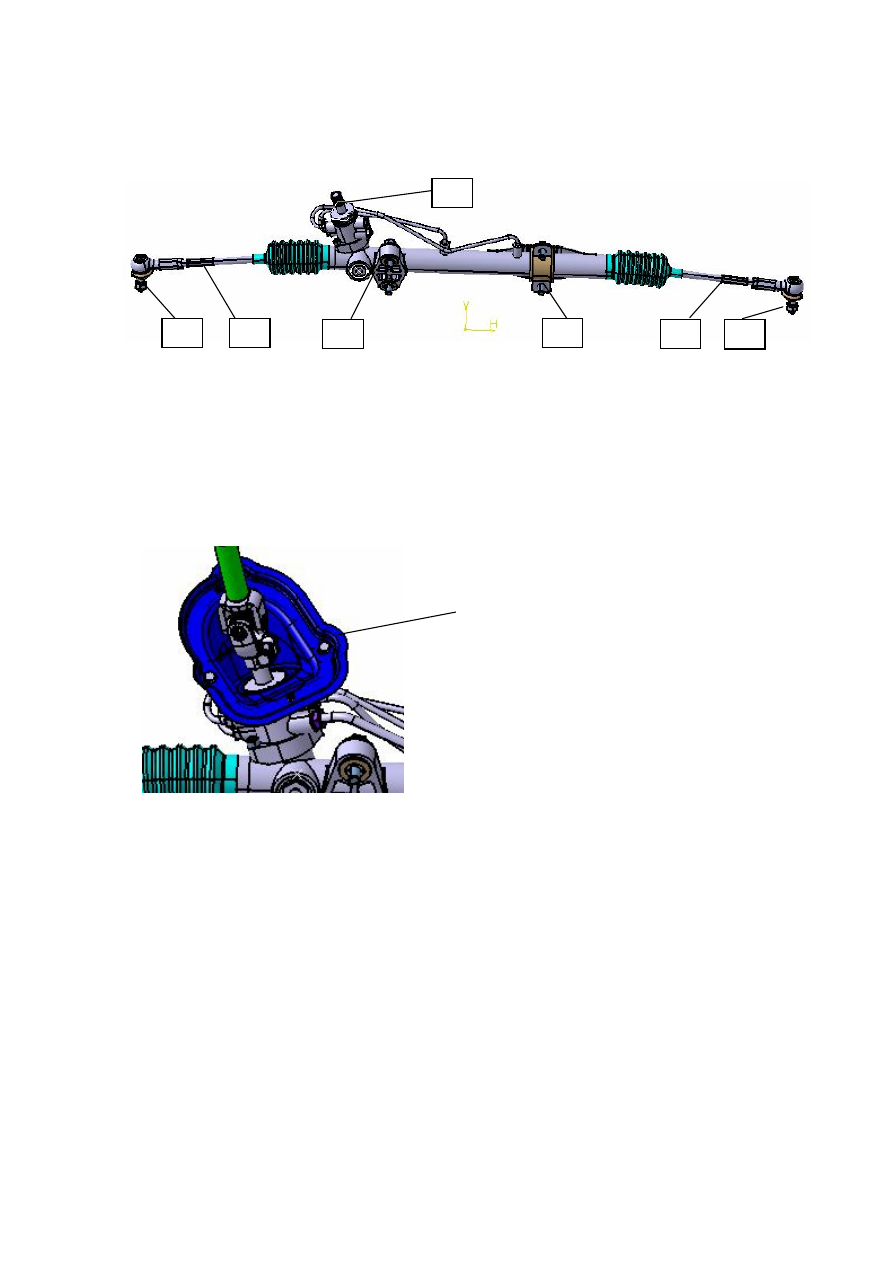

2.    Decomposition Diagram of Steering Wheel





















1-Lock Nut        2-Lateral Tie Bar        3-Input Shaft        4-Left Installation Support

5--Right Installation Support



3. Schematic Diagram of Steering Universal Joint and Protective Sleeve











2. Preparation

Tools: 15#, 19# socket wrenches , 13#, 18# non-adjustable wrenches.

Accessories: power steering fluid



3. Precautions

3.1 Please wear necessary labor protection supplies to avoid accidents.

3.2 Avoid steering fluid to contact with skin or eyes when disassembling steering system.







S21-3404060

 Steering  Universal  Joint
Protective Sleeve assy


1

1

2

2

3

4

5

36

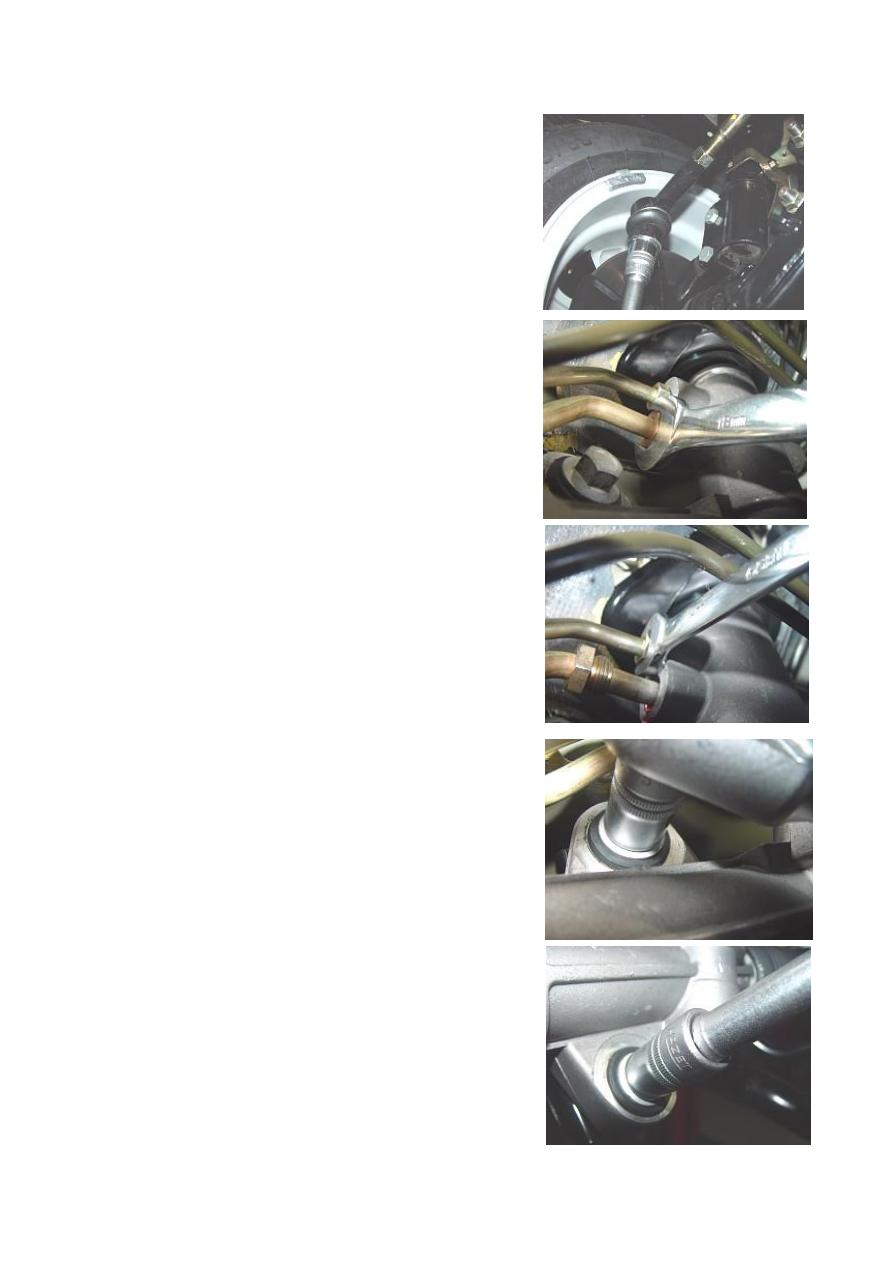

4. Removal/Installation Step

4.1 Remove the fixing bolts from the right and left sides of

steering ball pin with a 19# sleeve.

Torque: 40±5 N.m









4.2 Loosen the fixing bolts from the lower of power

assist steering oil pipe with a 18# non-adjustable wrench.

Torque: 25±5 N.m













4.3 Loosen the fixing bolts from the upper of power

assist steering oil pipe with a 13# non-adjustable wrench.

Torque: 25±5 N.m













4.4 Remove the fixing bolts and nuts from the upper of right

support of the power assist steering wheel with a 15# sleeve.

Torque: 100±10 N.m













4.5 Remove the fixing bolts and nuts from the lower of right

support of the power assist steering wheel with a 15# sleeve.

Torque: 100±10 N.m













37

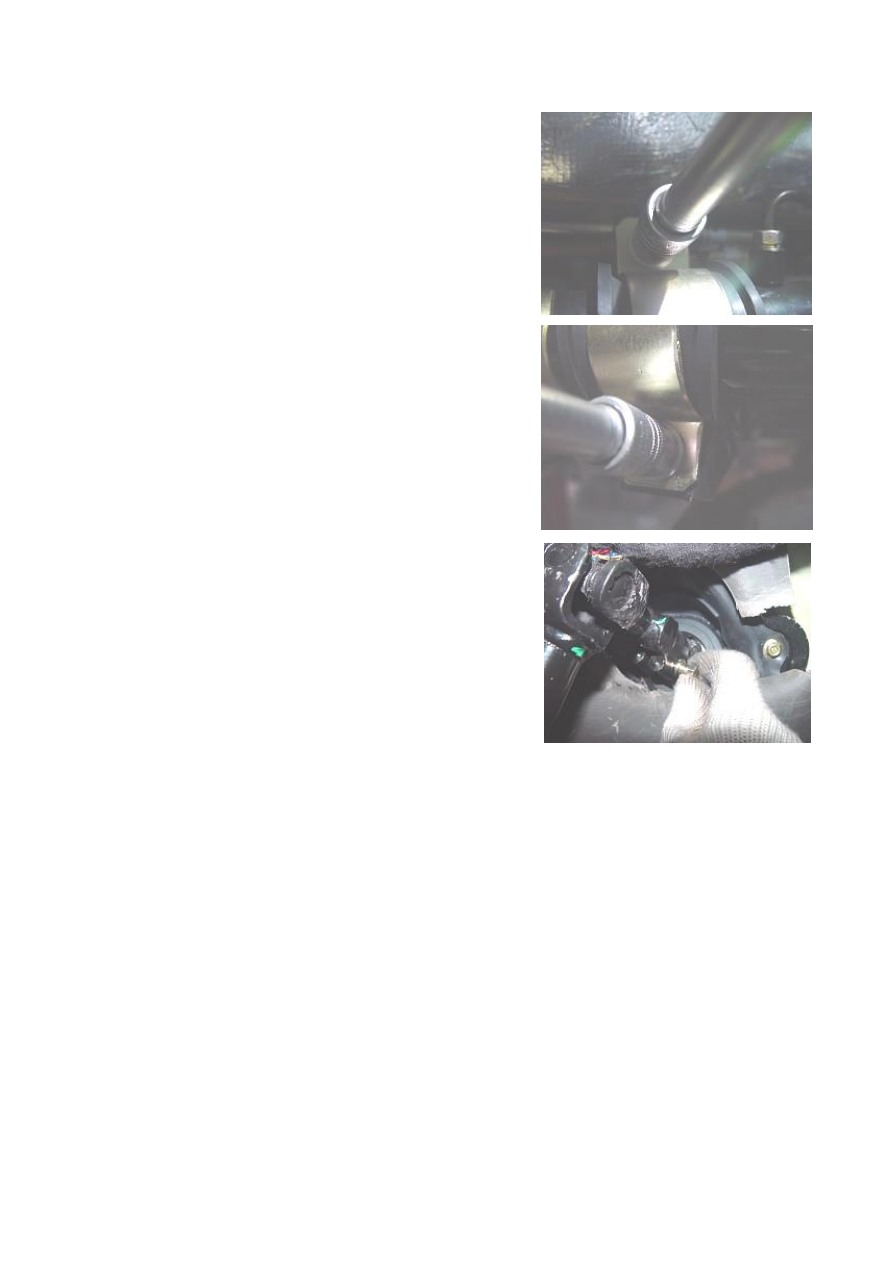

4.6 Remove the fixing bolts and nuts from the upper of left

support of the power assist steering wheel with a 15# sleeve.

Torque: 100±10 N.m













4.7 Remove the fixing bolts and nuts from the lower of left

support of the power assist steering wheel with a 15# sleeve.

Torque: 100±10 N.m













4.8 Remove the fixing bolts from the steering universal joint

by hand. Then remove the steering wheel assy.

















5. Installation Step

Refer to Removal Step.















38

II. Removal/Installation of Steering Column

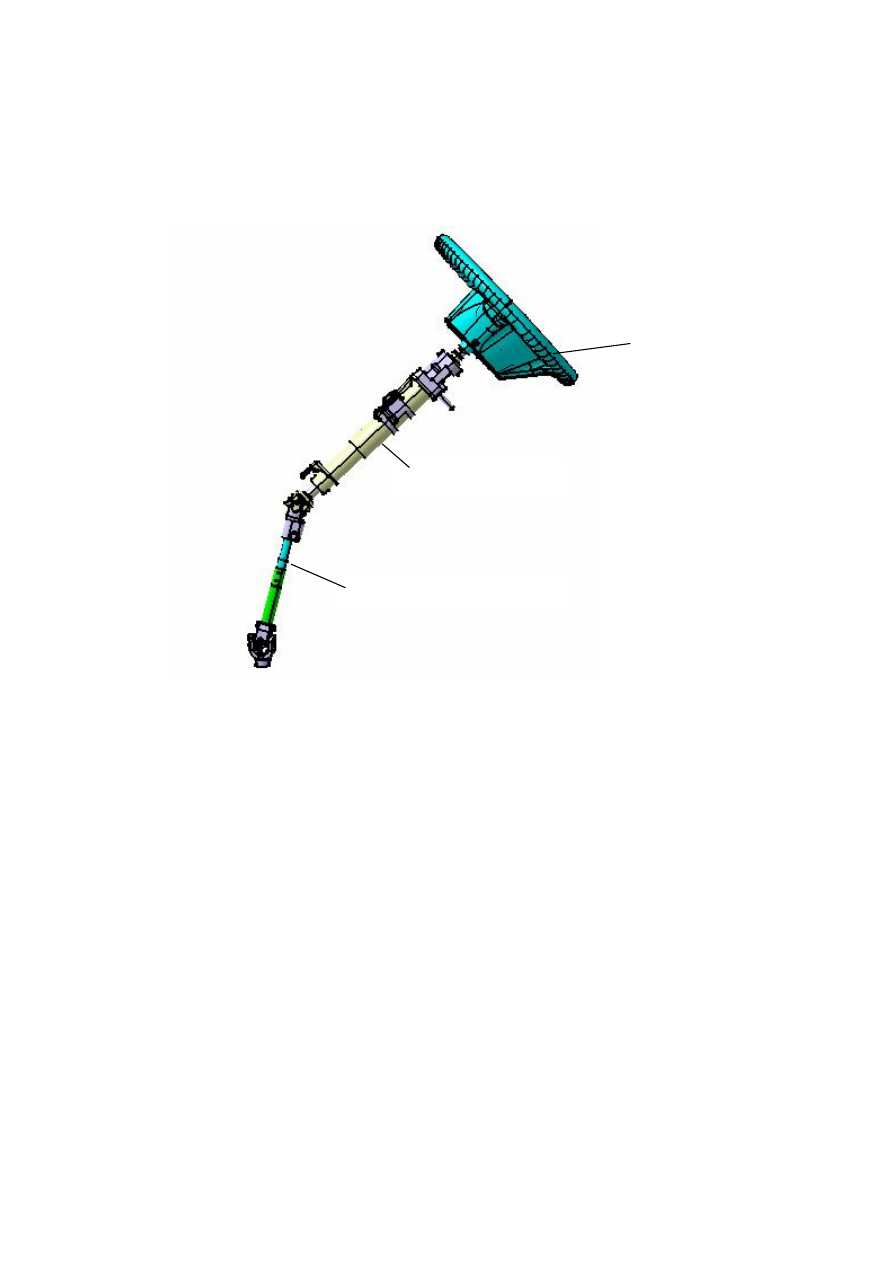

1. System Composition Diagram





1- Steering Wheel                2- Steering Column Assy          3- Steering Universal Joint Assy

2. Preparation

Tools:  Flat  head  screwdriver,  cross  screwdriver,  5#  allen  wrench,  8#,  10#,  13#,  22#  socket

wrenches.

3. Precautions

3.1 Please wear necessary labor protection supplies to avoid accidents.

3.2 Avoid steering fluid to contact with skin or eyes when disassembling steering system.

3.3 Before the removal of the steering wheel, disconnect the negative of battery first to avoid the

explosion of air bag.











Steering Wheel

Steering Column Assy

Steering Universal Joint Assy

39

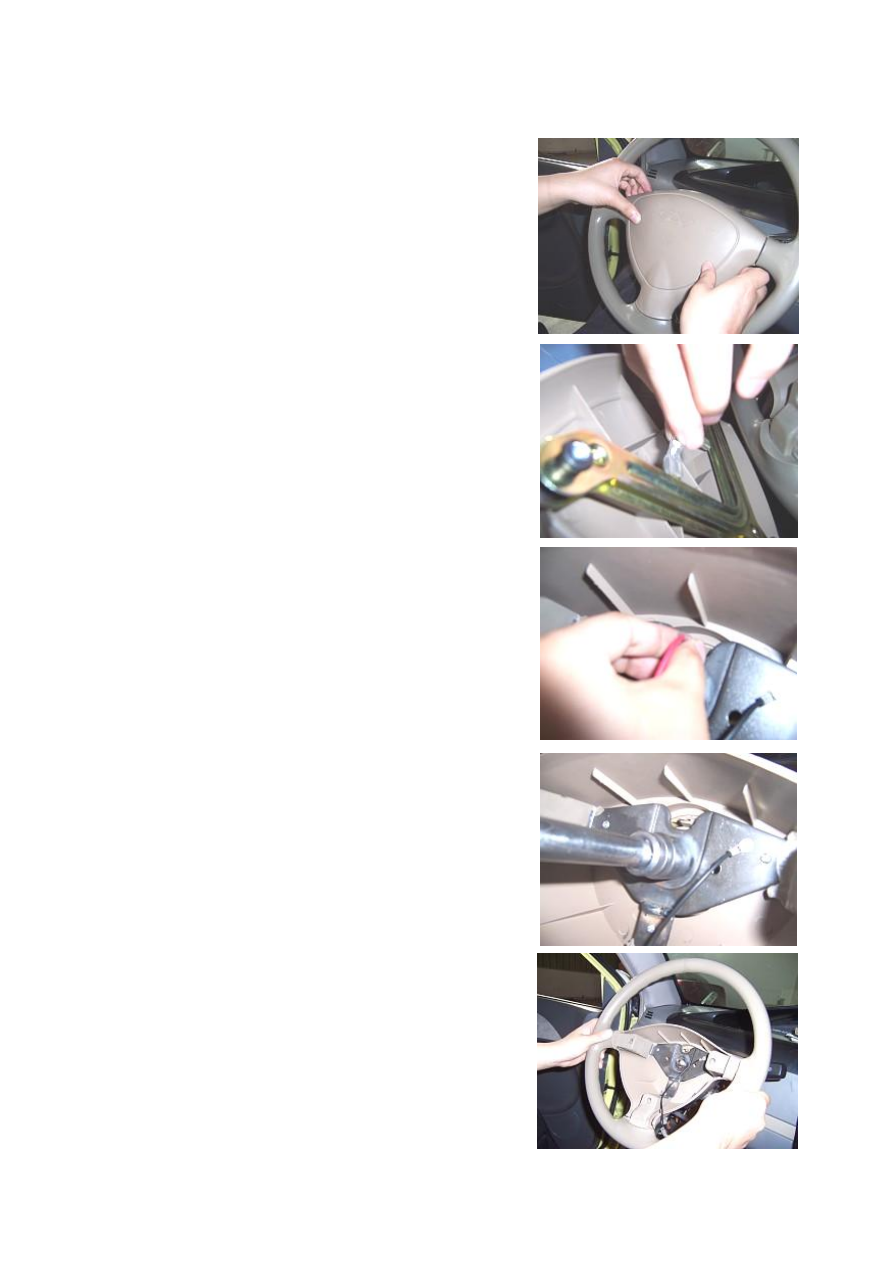

4. Removal Step

4.1 Take off the horn hood of steering wheel by hand.















4.2 Pull out the connector of horn wire behind the horn hood

by hand.















4.3 Pull out the connectors of horn wire and steering wheel

mount by hand.















4.4 Remove the fixing nut from the steering wheel with

21# sleeve.

Torque: 35±3 N.m













4.5 Take off the steering wheel by both hands.















40

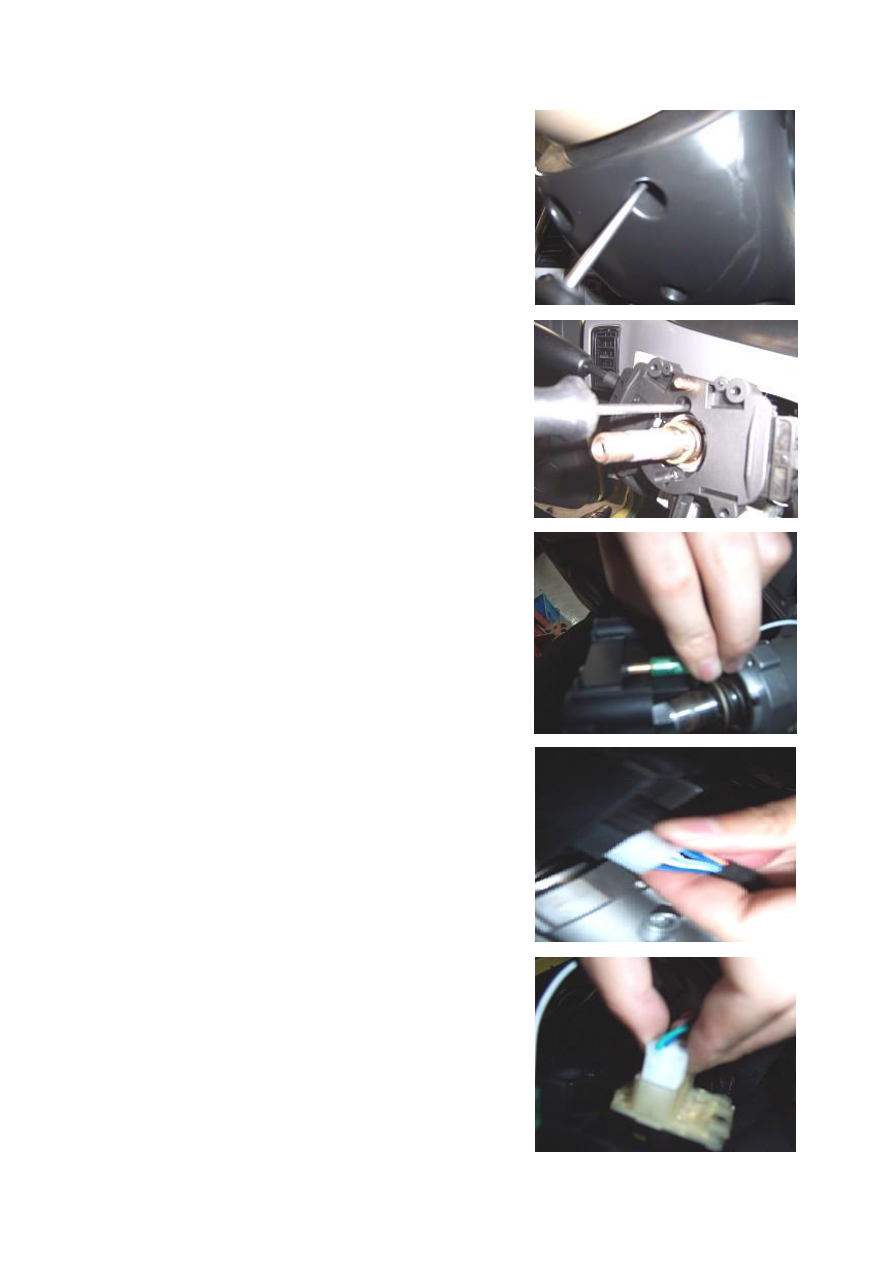

4.6 Remove the five fixing bolts from the protective cover

of combination switch with a cross screwdriver.

Torque: 1.5±0.5Nm













4.7 Remove the four fixing bolts from the combination

switch with a cross screwdriver.

Torque: 1.5±0.5Nm













4.8 Pull out the connectors of ignition switch and

combination switch.















4.9 Pull out the connector of combination switch.















4.10 Pull out the connector of combination switch.

















41

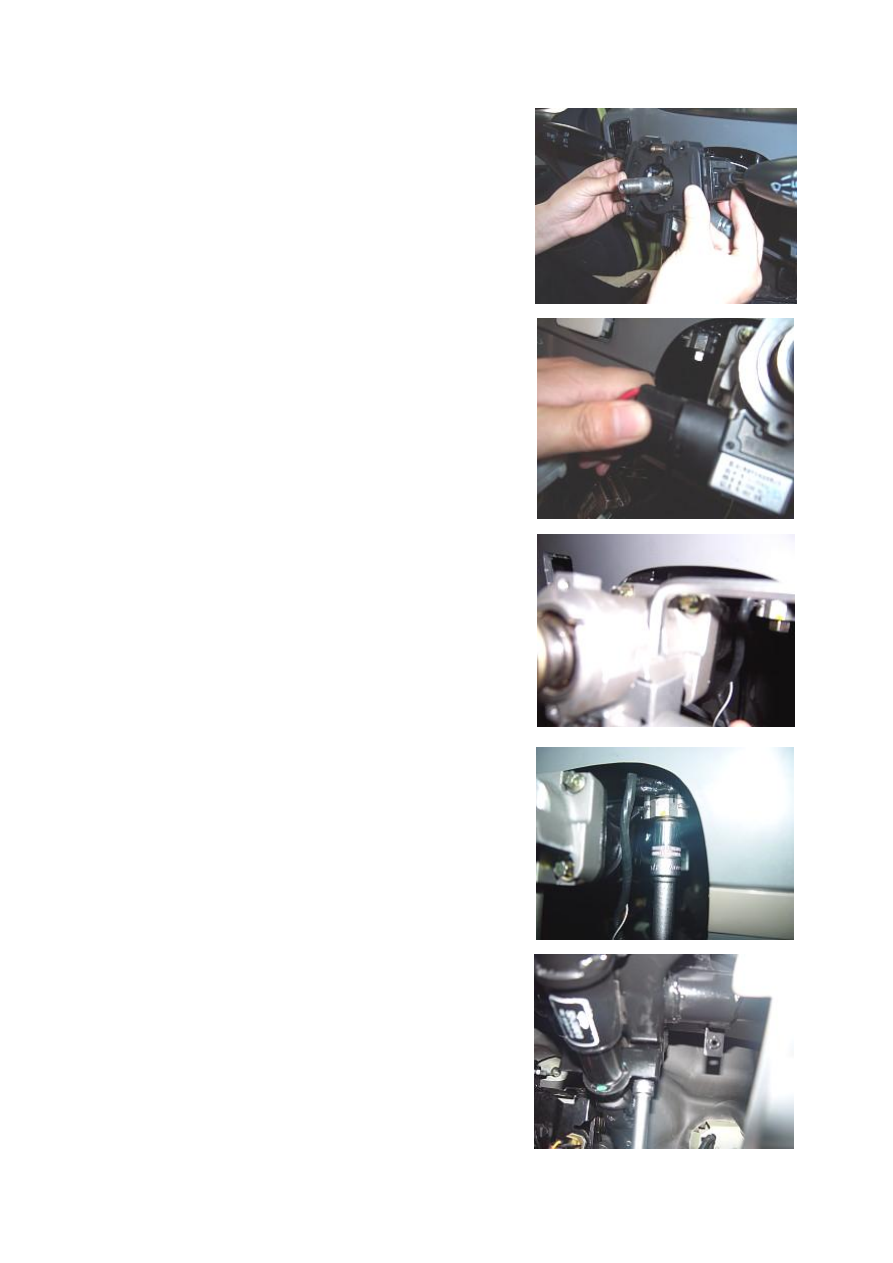

4.11 Take off the combination switch by both hands.

















4.12 Pull out the connector of ignition switch.

















4.13 Remove the ignition lock body assy with an allen wrench.

Torque: 25±3 Nm















4.14 Remove the two upper fixing nuts from steering column

with 13# sleeve.

Torque: 25±3 Nm













4.15 Remove the two lower fixing nuts from the steering

column with a 13# sleeve.

Torque: 25±3 Nm











42

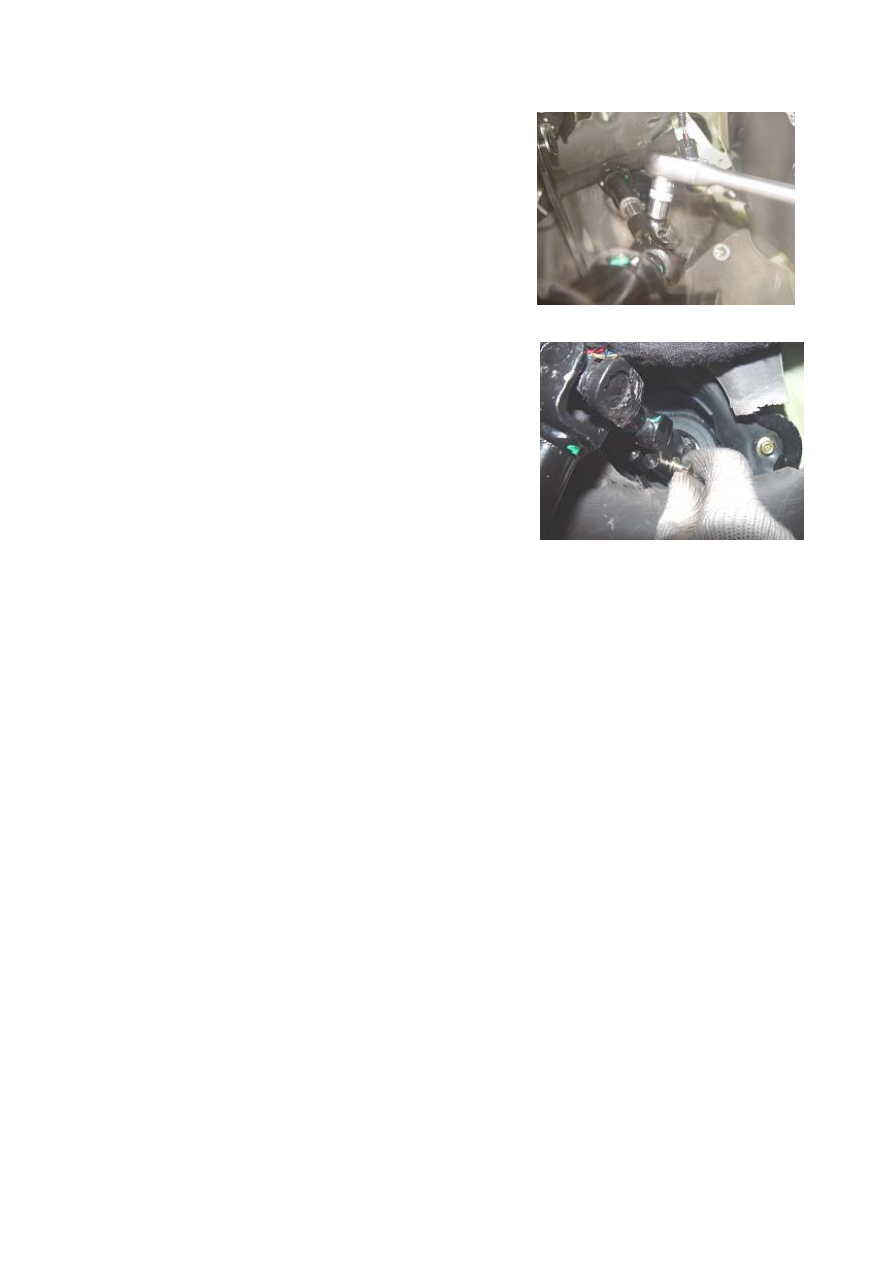

4.16 Remove the connecting nuts of the steering column and

steering universal joint with a 13# sleeve, and then remove the

steering column assy.

Torque: 25±3 Nm













4.17 Take off the connecting bolts from the steering universal

joint and steering wheel. Take out the steering universal joint

assy.



















5. Installation Step

Refer to Removal Step.







































43

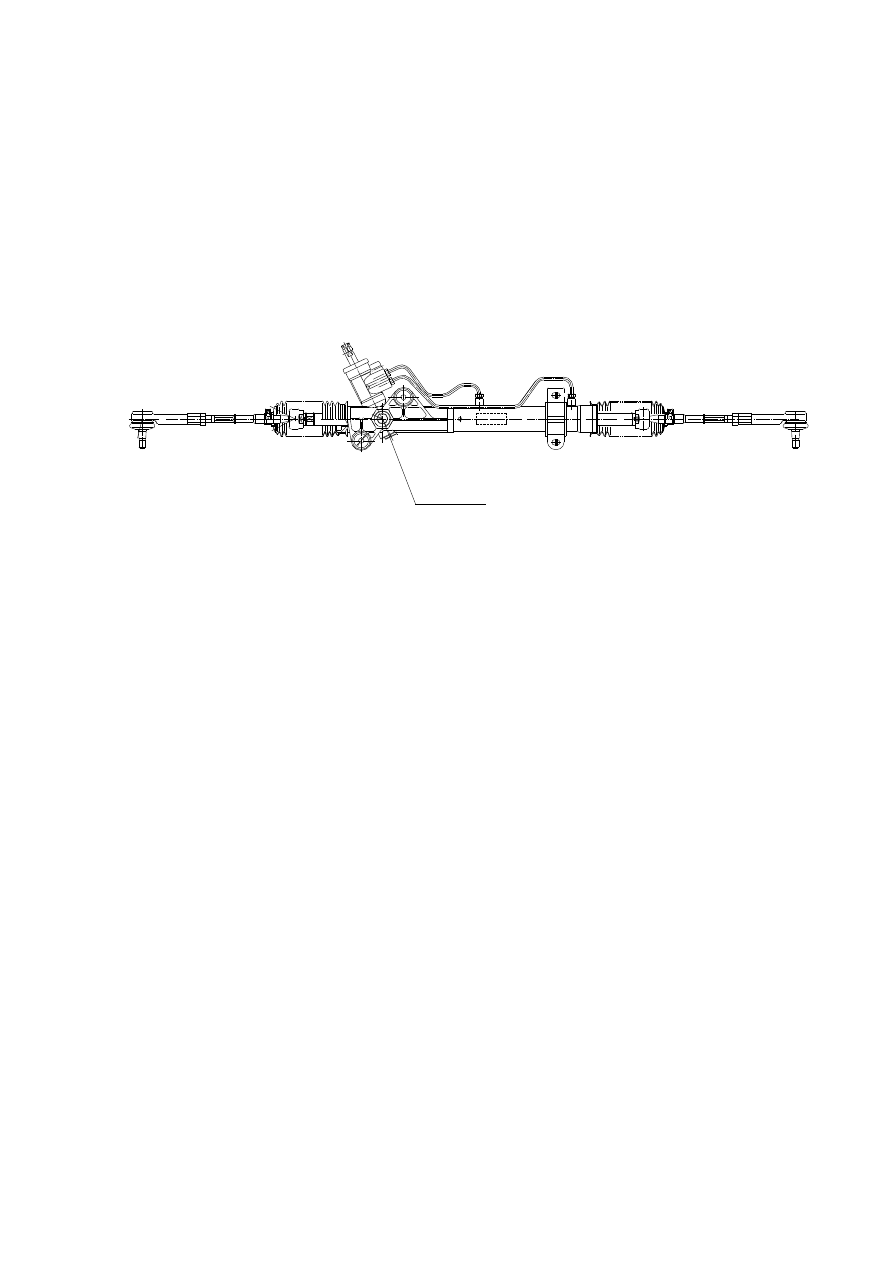

III. Adjustment of Clearance of Steering System

1. Maintain vehicle wheel at straight line traveling position;
2. Turn the steering wheel towards the both sides;
3. If heard steering gear noise, adjust the bolt position as shown in the figure until no impinging
noise is heard while turning steering wheel;
4. Tighten up the bolt for another 1/8 circle (about 45º);
5. Road test;
6. If the steering mechanism can not return to the central position by itself, then loosen the bolt
for 15º;
7. Road test.



















IV. Adjustment of Power Steering System

1.  Correctly  connect  power  steering  oil  pipe,  where  the  tightening  torque  for  the  connector  of
steering gear with oil return pipe, high-pressure oil pipe should be 35±3N.m, and the tightening
torque  of  hollow bolt connecting  high-pressure oil pipe and  power steering  pump shall be 45±
3N.m.  When  filling  power  steering  oil,  it  is  recommended  to  use  special  purpose  vacuum
pumping  oil.  The  specifications  for  filling  power  steering  hydraulic  fluid  and  exhaustion  are
shown as below:

Fill  power  steering  hydraulic  fluid  into  steering  reservoir  assy  to  the  maximum  level,  start

engine at low speed (idle speed) to drive the steering  pump, the steering system will be quickly
full  of  hydraulic  fluid.  In  the  oil  filling  process,  only  let  engine  run  at  idle  speed  to  drive  vane
pump. Meanwhile, continuously add hydraulic fluid to  prevent vane from sucking air due to  oil
level drops.

2. When hydraulic fluid in the oil tank presents emulsification state, or the pump emits excessive
noise (under normal condition, max. noise shall be 80 db), it must carry out exhaustion process.
The exhaustion procedure is described as below:

Jack the front part of the vehicle till two front wheels are hung up, start the engine, turn the

steering wheel to right and left till reach limit position (caution: after come to the limit position,
try  not  to  stop,  even  if  stop,  never  maintain  over  2  seconds).  Repeat  above  action  for  several
times,  until  the  air  in  the  system  is  gradually  exhausted  from  the  oil  reservoir.  In  this  process,
with  the  drop  of  oil  level,  continuously  supplement  hydraulic  fluid  until  the  oil  comes  to
specified level.

3. Regularly check and adjust the tension of power steering belt: vertically apply a 100N force at
the  middle  of the belt, the  max.  deflection  of belt shall be less  than 5  mm,  otherwise adjust the
belt tension until meet the above requirement via adjusting tension bolt.

4. When in operation, it is prohibited to turn the steering wheel to limit position, even if it has to
do  so,  never  maintain  at  this  position  over  10  seconds.  It  is  strictly  prohibited  to  use  power
steering  pump  without  oil.  If  the  driver  suddenly  feels  the  steering  heavy  in  operation,
immediately stop the vehicle to make removal and repair accordingly.

调整位置

Adjustment Position
