Specifications  and technical data



136





tire inflation pressure

                                              kPa

item

front wheel

rear wheel

spare
tire



155/65 R13 73H

155/65 R13 73H



half load

220

220

250

full load

240

240

250


！Notice:
The tire pressure should be inspected at least once every month, which is extremely important in high speed drive.
Pressure value shown in the diagram is applicable to the tires in cold conditions, after being heated the pressure of tire slightly goes up ,
however, it is unnecessary to lower the air pressure.
When winter tires are equipped, the pressure value illustrated above should plus 20Kpa.
In order to more conveniently look for the specified value of air inflation pressure, undried glue labels have been sticked on the inner
surface of the oil supply port cover plates, on which the specified tire inflation pressure value is signed.



Specifications  and technical data



137

Unclassified technical characteristics





SQR7080

SQR7110

SQR7111

SQR7101

Volume of drip box

35

35

35

35

Cooling system capacity including heating

3.8

4.5

4.5

4.5

Engine lubr icating system (oil change

amount)---(nearly) L

The capacity between t he M IN and MAX

tags of dipstick-----L

2.9

3.0

3.5

3.5

(km/h)M ax driving speed

130

130

130

130

(kg)Curb weight

880

910

890

890

(kg)Total weight

1255

1285

1265

1265



Specifications  and technical data



138

Formal

vehicle

identification number

The vehicle identification number (VIN)
has been printed on the cross beam under
the front windshield.






Engine No.

The engine number is printed in the
middle of front part of the steam cylinder.




！Notice:
Everyone should protect the environment,
and do everything starting from himself,
flotsams such as used engine oil, brake
oil, geared system, antifreeze liquid,
accumulator  and  tire have to be cleared
with the locally

particular waste

treatment system.  They are forbidden to
be put into dump bin or drainpipe. While
washing the vehicle, the fuel oil, solid oil
and oil residue should be flushed away,
therefore car washing should be done in
divisions supplied with oil separator or in
Chery Service Station.



Data label of vehicle

Data label of vehicle is on the cross beam
of engine room.








VIN number

Engine No.

Service and Maintenance



139



;








Service and Maintenance





Service and Maintenance



140





Service and Maintenance



141

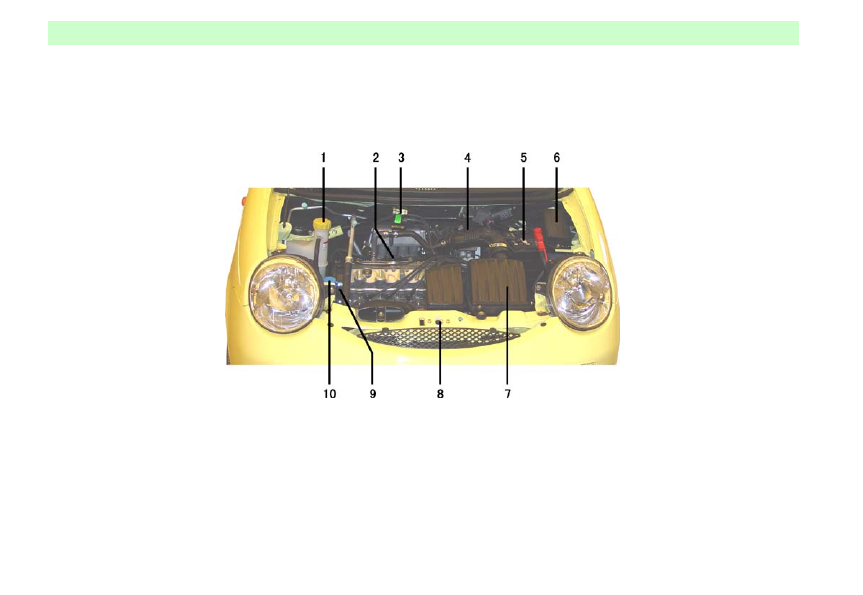

Engine Compartment






11.  Expansion Tank
12.  Oil Filter Door
13.  Ignition Coil
14.  Brake Fluid Tank

15.  Battery
16.  Fuse Relay Block
17.  Air Filter
18.  Engine Compartment Lock

19.  Oil Dipstick
20.  Washing Fluid Reservoir






Service and Maintenance



142

Service Precautions

Take care when check or  repair vehicle to
prevent person injury or damage.
Read and comply following general
precautions when service vehicle:

Turn off engine and let engine cool down
when engine is hot.
Use car stand when work under vehicle.
Do work under vehicle when a jack
supports vehicle.
Fireworks, flame and electricity spark
should be far away from battery, all parts
related with fluid to avoid sudden

accident.
Do not reverse battery poles when
connecting.
Take  care to avoid short on vehicle
battery, ignition wiring or high load
current or voltage.
Keep good ventilation when work in
closed condition as auto repairing
workshop (especially when engine is
running).
Avoid children touching used oil, coolant
and other fluid.
Use specified disposal unit when dispose
used oil, fluid and container.
Stop vehicle on level surface, shift
selector to neutral position and apply

manual brake when work under engine
hood while engine is running, otherwise
an sudden accident may be caused.
To avoid accident, turn off engine and
remove ignition key before working
under engine hood, unless engine ON is
required. If work under engine hood must
be performed while engine is running,
keep any possible matter (such as cope
and fabric) away from engine or cooling
fan because they may be engulfed and
cause person injury and vehicle damage.
And remove watch, bracelet and ring
when working.






Service and Maintenance



143

Safety Precautions

Cooling fan may op erate at any time; take
care when checking to avoid possible
person injury. Cooling fan is controlled
by ECU and may operate suddenly.
When engine is at ON position, touching
operational component is dangerous
because electronic controlled ignition
system has more power than tradition
ignition system.

！Notice
Operating engine may cause hurt, burn
and electricity shot. When ignition switch
is on, DO NOT touch electrical
component and hot components such  as
exhaust system.

Driver Checking Items

Perform safety service and  liable vehicle
operation checking. Following checks are
recommended:

External Checking


Check tire pressure and wearing;



Check if wheel nut loosen;



Check if vehicle operates normally;



Check if oil, water, fuel and fluid
leaks;



Check wheel flexibility

while

steering;



Check manual brake rod travel;



Check if horn, wiper and turning
indicator operate normally;



Check if instrument and warning
indicator operates normally;



Check fuel gauge and fuel tank
level;



Check rear mirror position;



Check door-locking operation;



Check clutch pedal free travel  and
operation;



Check brake pedal free travel and
operation;



Check if driver seat belt can be well
worn;

Engine Compartment


Check oil level;



Check engine coolant in expansion
tank;



Check battery condition;



Check windscreen wiper fluid level;



Check brake fluid level;



Check power steering fluid level;



Check automatic clutch fluid level;












Service and Maintenance



144

Service and Maintenance

Engine oil checking procedures
Ensure engine oil at specified level and
right lubrication. Inspect oil level because
oil will consume when engine runs.
Vehicle must be stopp ed at level surface
when checking. Wait several minut es
when checking oil level ensuring oil
return oil pan. If engine is cold, it will
take a long time for oil returning.

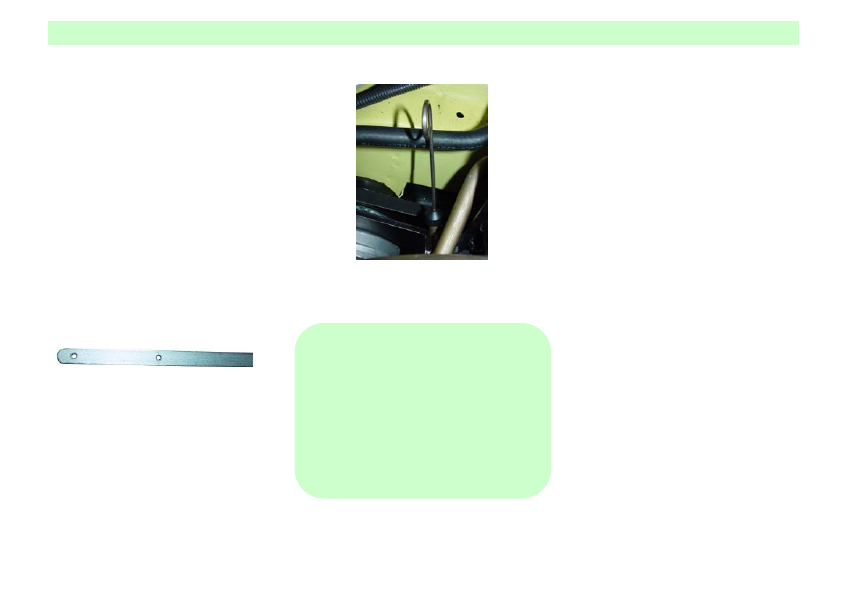

Checking Oil Level: remove oil dipstick
and clean with discottony cloth, then
insert dipstick to full. Remove dipstick
and inspect if oil is between M IN and
MAX scale.



Check if dipstick is dirty.
If oil level is under M IN scale, add oil to
ensure oil level reaches M AX scale. Oil
should not surpass MAX scale, otherwise
oil consumption will increase which will
foul spark park and cause carbon deposit.






When add oil, use same brand and grade
oil with previous.

！Notice
Avoid frequent touch with engine oil;
otherwise skin illness will be caused.
Clean thoroughly after touching oil. Used
oil should be kept away from children.
Inadequate and over oil will cause engine
damage. Inspect engine oil timely and
frequently. Add oil as necessary. DO
NOT over add engine oil.

SPECIAL CAUTION:

For engine damage caused by inadequate
oil, manufacturer does not effect
warranty.
Replacing engine oil and oil filter
Replace engine oil up on t ime and m ileage
interval because oil may also deteriorate
with time besides engine running.
Under special conditions as frequent cold
starting and on-off switching in
municipal road surface, engine oil and oil
filter replacing interval shall shorten
accordingly (comparing with
recommended service schedu le)
Replace oil filter when replace oil.






Service and Maintenance



145




Service Interval

Capacity

5,000km or 6
months
(

2,500

 km or 3

months under poor
conditions)

SQR372: 2.9L
(including oil
filter)
DA465: 3.0L
(including oil
filter)

SQR472:
3.5L(includ ing oil
filter)


Bad Conditions:
M ost driving distance less than 3,000km.
Ambient temperature always under  zero
centigrade degree, and most driving
distances less than 3,000 km.

Frequent long-time idle running and/or
driving at low speed (such as frequent
ON-OFF switching)
Driving under dusty area.

！Notice
Used oil and container is harmful to
health and environment. DO NOT
dispose used oil as normal waste. Dispose
should be accordant to Chery Sedan
Special Service Station (CSSS) or local
safety disposal unit.

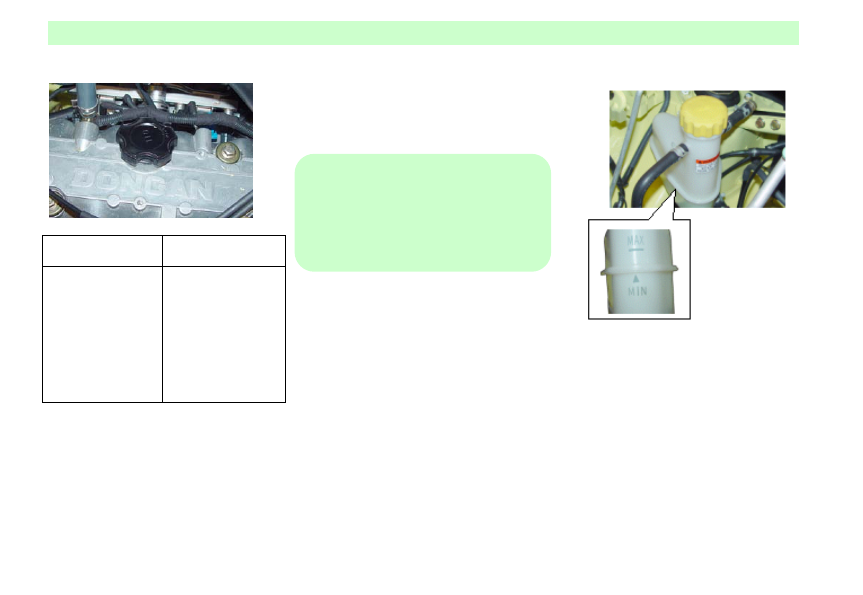

Coolant Level

Cooling system shall be filled with glycol
coolant. Under normal concentration,
coolant supplies good antisepsis  and
antifreeze protection, therefore common
water cannot  be used to replace cool ant
even in summer season.
Under cold weather, use anti-freezing
mixture of 40% water and 60% glycol.



When engine is cold, coolant shall be
within M AX and M IN scale on expansion
tank. Level rises with engine temperature
increasing and  falls with engine coo ling.
If coolant level is under M IN scale, add
anti-freezing mixture of 50% water and
50% glycol to improve anti-freezing and
antisepsis performance.







Coolant Concentration

Service and Maintenance



146



Cool ant  Co n centrati on



Antifreeze

Water

General Area

50%

50%

Cold Area

60%

40%


Replacing Coolant
Service Interval

Capacity

40,000

km

or

every 2 y ears

SQR372:
3.8L
DA465:
4.5L

SQR472: 4.5L




！Notice
Boiling coolant and vapor may eject
under pressure, which may cause serious
injury. Do not open coolant expansion
tank lid when engine and water is hot.
Antifreeze in engine coolant may hurt
skin and eyes. Therefore necessary
measures must be taken for avoiding
antifreeze touch with eyes and skin. If
coolant touches skin or eyes, wash with

adequate water. If pain does not disappear,
see a doctor in time. Antifreeze content in
coolant is not over than 60% and not less
than 50%. Do not use alcohol or
methanol or mix them with specified
coolant. In coolant mixture, do use soften
water,do not mix over coolant. If needs
frequent adding, contact nearest CSSS.
Check coo ling system. USE antifreeze
and coolant specified by Chery Sedan
Company.

Engine Overheating

If engine water temperature gauge
indicates high readings or other reasons is
doubted for causing engine overheating,
stop vehicle and check.
Turn off A/C, let engine idle for several
minutes. Check if cooling fan operates.
If cooling fan does not operate, turn off
ignition switch, and ask for help from
CSSS.
If cooling fan operates, but no hot vapor

occurs, open engine hood, let engine idle
till cooling down.
If cooling fan operates but temperature
keeps high, turn off engine and let engine
cool down, then check coolant level. If
coolant level falls, check if water tank
hose, connecting hose, water tank and
pump leak.
If any leakage is detected, do not run
engine. Contact and declare to the nearest
CSSS.

！Notice
Vapor from overheated engine may hurt
skin. Keep anybody away from such high
temperature vapor. Turn off engine and
let engine cool down. After vapor
disappear, open engine hood.
SPECIAL NOTICE:
DO NOT open coolant expansion tank
before cooling system cooling down to
avoid person hurt.





Service and Maintenance



147

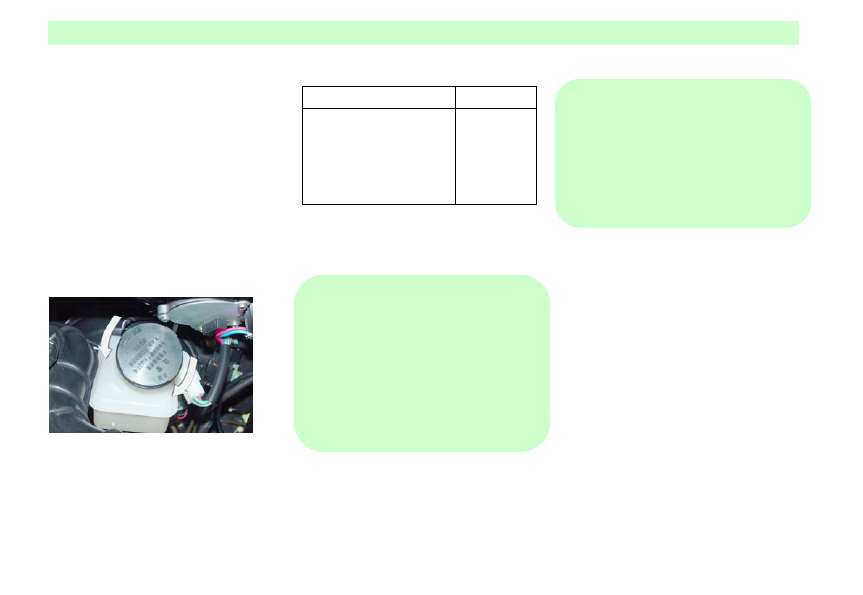

Brake Fluid

Brake fluid has high desiccation character.
If over humidity is sopped up, hydraulic
brake system performance may be
affected. Therefore brake fluid must be
replaced as specified schedul e in this
manual.
Fluid level in container should under
MAX and over M IN scale.
Low fluid level indicates brake system
leakage or consumption. It must be
checked and repaired at nearest CSSS in
time.



Service Schedu le

Capacity

Replace brake fluid
every  50,000km  or 24
months. Under bad
conditions, it should be
replaced every 25,000
km or 12 months.

0.45L

Clean before refilling brake fluid, then
open reservoir cap. And refill brake fluid
to M AX scale. Tighten brake fluid
reservoir cap.

！Notice
Brake fluid may hurts skin and eyes. Do
not let brake fluid splash on skin or eyes.
If brake fluid touches skin or eyes, wash
with  water thoroughly. If pain does not
disappear, see a doctor immediately. For
circumstance protecting purpose, store
removed fluid in specified container.
Brake fluid replacing must be completed
at CSSS. If braking system is fouled,

braking system will  deteriorate. Clean
brake fluid reservoir  surrounding  area
before removing reservoir cap. Use
specified brake fluid authorized by Chery
company.
SPECIAL NOTICE: Brake fluid is
harmful to painting. If brake fluid
splashes on vehicle painting, clean with
water immediately.

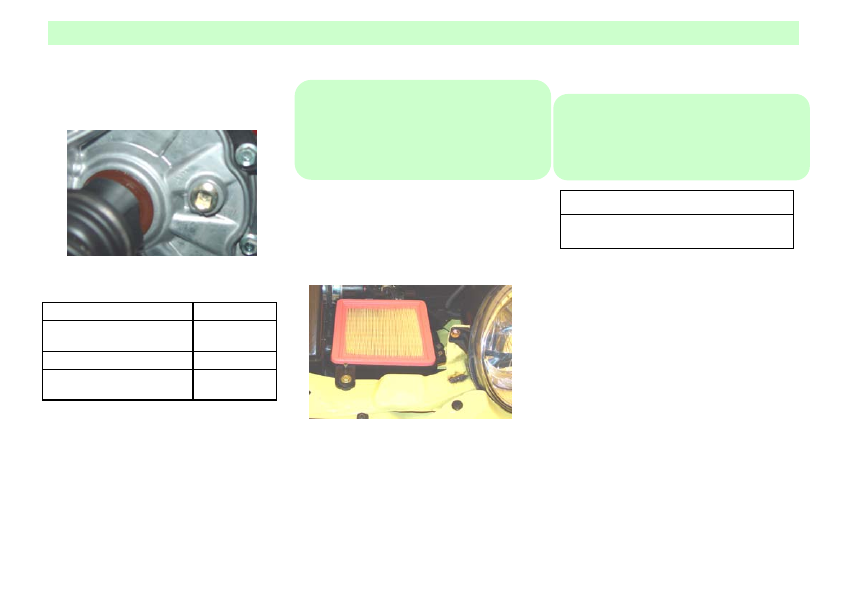

Transmission Fluid

Transmission fluid level can only be
checked when engine is off, vehicle is
stopped on level surface and transmission
is cool enough to tough with hand.









Open fluid return cap. Check  transmission fluid level. Fluid level

should reach bottom of filler lid.

Service and Maintenance



148

If the level is too low, then fill till
overflow from filler. Tighten fluid filler
lid p lug.



Use transmission fluid specified
lubrication t able. After installing filler lid,
inspect if leakage or damage exists.
Service Interval

Capacity

Every  30000km  or  12
months

2.1L

Service Interval

Capacity

Check and refill as
necessary

1.0L




！Notice
Fluid temperature is high after driving.
Wait till fluid and filler lid cool down.
For circumstance protecting purpose,
store used fluid or container in specified
unit.

Air Filter

If vehicle is driven under dusty condition,
clean or replace  air filter frequently
(comparing with interval recommended).







！Notice
If air filter is not replaced for a long time,
it will deteriorate engine performance and
engine component and further damage
engine.

Service Interval

Every 15,000 km half year: replace.
Every 5,000 km or 3 months: clean.



Spark Plug

Check spark plug as specified schedu le.
If heavy carbon deposit exits on spark
plug, strong spark cannot generate which
will cause inadequ ate engine power.








Service and Maintenance



149

Clean carbon deposit on spark plug. Use
brush to clean electrode, then raze carbon
on insulation with small fill. Then blow
using compressed air. Upper insulation
must be cleaned. Adjust spark plug
clearance (standard clearance is 0.7
mm-0.9 mm).
Service Interval

Every3,0000 kmor18 months, replace.

Replacing Spark Plug
-Clean dust on spark plug seat.
-Remove high tension wire, then remove
spark plug using spark plug wrench.
-Install new or cleaned spark plug using

hand force, rotate spark plug clockwise
for several turns. If spark plug cannot
be smoothly rotated, remove it and try
again. Ensure prop er engage between
plug thread and cylinder head thread.

-Tighten spark plug to specified torque
using plug wrench (standard torque: 25 N.
m).
Connect high-tension wire using right
sequence.


！Notice
If engine spark plugs are installed
improperly or plugs of wrong brand are
installed, stumble engine operating may
be caused, and even engine components
may be damaged. To prevent engine or
other components damaging, follow
below items:
8.

Spark plug  must be tightened to
specified torque. Spark plug cannot
be over tightened, otherwise
cylinder body threads may be
damaged;

9.

Align plug with hole when removing
or tightening.

10.  When install spark plug, tighten

using hand force first.

11.  Pull the sleeve when install spark

wiring, do not pull spark plug.

12.  Do no use spark plug of other brand.
13.  Do not foul spark plug hole.
14.  Use cares to avoid accidental

burning when remove spark plug
while engine is at high temperature.

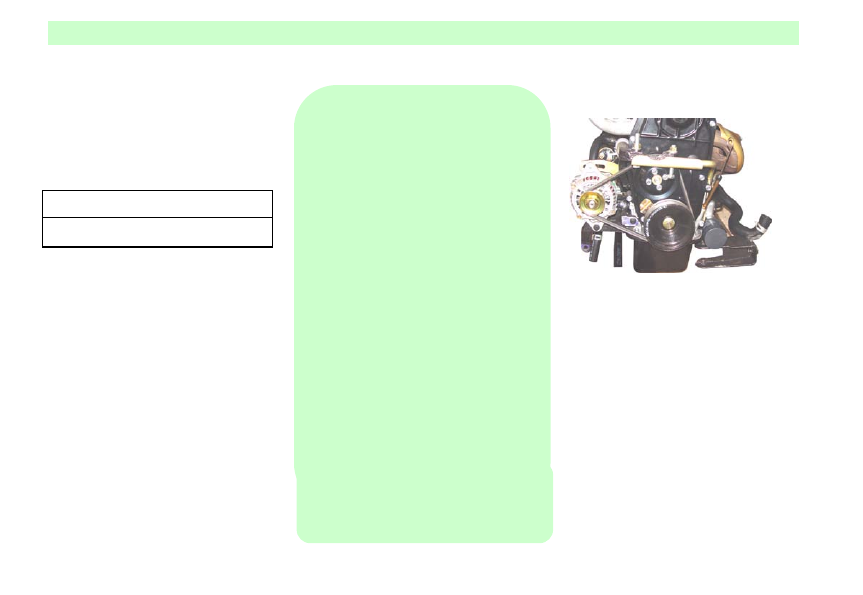

Drive Belt



Install belt properly and ensure
appropriate belt tension, otherwise
generator, A/C and other system
operating may be affected. If drive belt is
worn, cracked or swelled, replace it.
Check belt tension: apply appropriate
thumb pressure at the middle and
measure if belt displacement is about
10mm.If belt is too loose, adjust and
repair at nearest CSSS.








！Notice
DO NOT run engine when checking belt,
otherwise moving parts will be pressed,

broken and twisted.

Service and Maintenance



150

Windscreen Washer Fluid

Use specified windscreen washer fluid.

！Notice
It is dangerous if washer does not operate
properly when driving. Check washer
fluid level before driving. Antifreeze do
harm to painting, therefore 1. do not mix
antifreeze in washer fluid; 2. do not mix
water with washer fluid because water
may ice which will damage washer
reservoir and other components of
windscreen washing system.  3.  Use
washer fluid of specified brand because
other brand fluid may also damage
washer system.

Windscreen Wiper

Normal wiper operating can widen driver
view field and improve safe driving.

Check wiper blades frequently. If
necessary, replace non-smooth or fouled
wiper blades.
No matter can be used for eliminating
silicon sign on the glass, therefore do not
apply polishing agent on windscreen.
Polishing agent may generate striation.
Fouls on window windscreen may affect
driver view, clean frequently as
necessary.
If wiper does not operate normally, clean
window or wiper blade with good washer
or  eradicator. And wash with water
thoroughly. Replace wiper blade if
necessary.
Replacing wiper blade: press blade and
pull out of blade seat, and push new
wiper blade into blade seat.




！Notice

Solvent, fuel and painting compound may
damage wipe blade. Keep wiper blade
free of them.




Battery Service

Different battery is equipped on vehicle
of different configuration. A free-service
battery may be used on your vehicle. But
for service-needed battery vehicle, check
and service battery frequently.







Service and Maintenance



151

Built-in Densimeter

Check if battery terminals eroded (white
or red powder). For eliminating the
erosion, apply soda and water solution on
terminal, then solution will bubble and
turns orange. After this change, purge
solution with clean water and wipe off
with cloth or house paper. Apply Vaseline
on terminals  to prevent possible erosion.
Follow below precautions for better
servicing battery:
Install battery firmly;
Keep battery top clean and dry.
Keep terminal and conn ection clean and
firm. Apply terminal and connection with
Vaseline and  grease.
If electrolyte leaks, clean with solution of

water and soda immediately.
If vehicle is not driven for a long time,
remove battery terminals to prevent
discharge. Charge battery every 6 weeks.

！Notice
Battery acid has strong causticity  and
flammable, follow below items:1.Keep
battery away from flame, spark and
fireworks.2.Keep battery acid away from
any part of vehicle body, costume or
painting surface.3.For circumstance
protecting purpose, store used battery in
specified site or disposed by CSSS.

Battery polarity can not be reversed,
otherwise accident will occur.

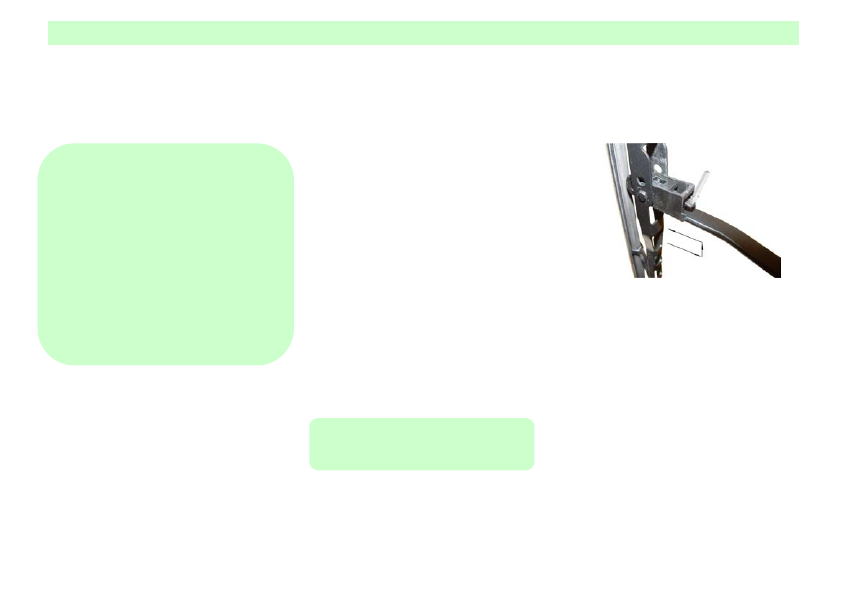

Brake Pedal

Brake pedal free travel
Turn off engine. Pump pedal several
times to release vacuum in br ake system.
Press pedal slightly with hand until slight
resistance is felt. Measure pedal distance.
If distance is not as specified, adjust it at
nearest CSSS in time.

Brake pedal free
travel

6—10mm
