Chery Tiggo 5 (T21). Руководство по ремонту - часть 453

39-

24

39 - АУДИОСИСТЕМА

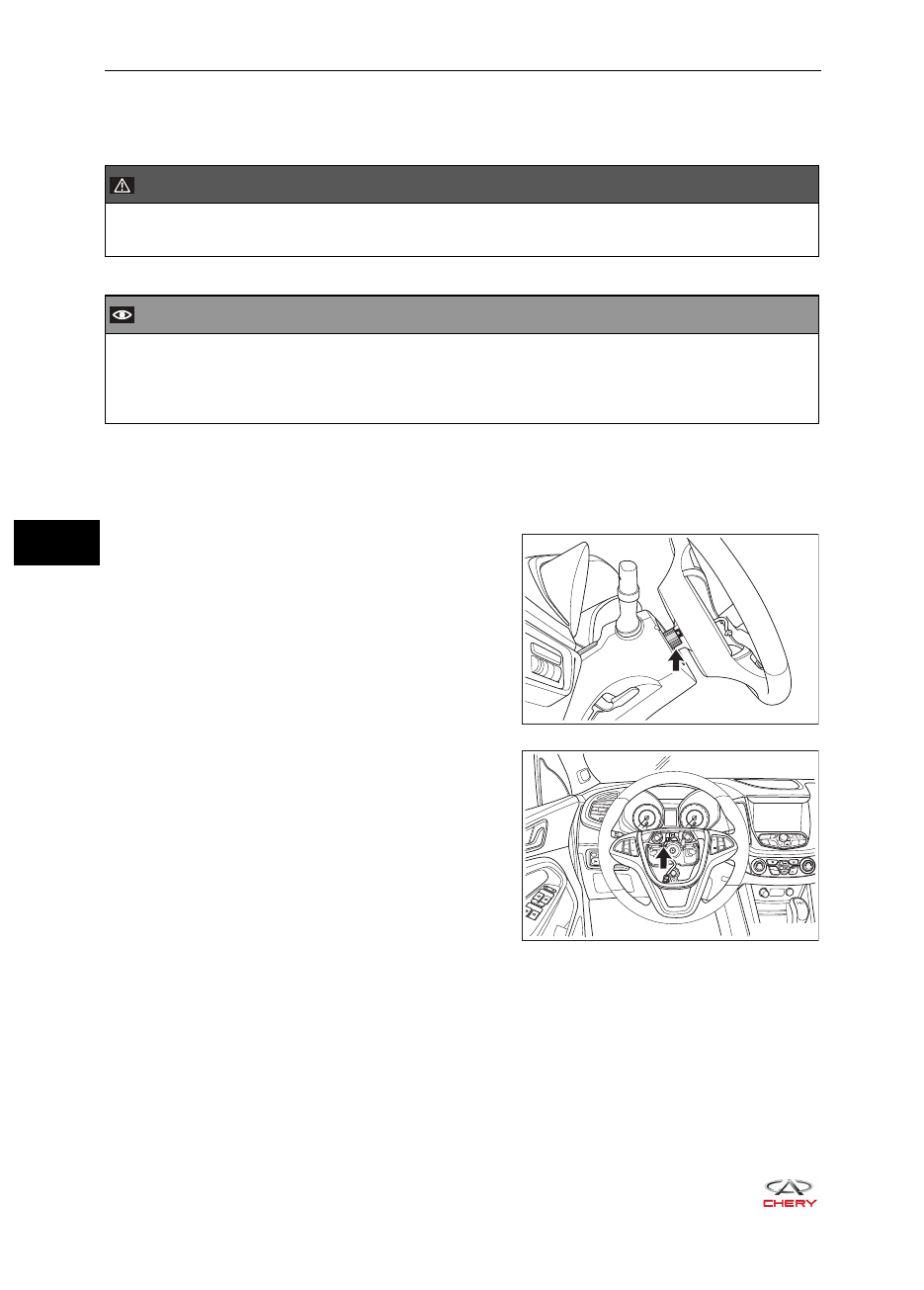

Кнопки управления на рулевом колесе
(для некоторых вариантов исполнения автомобиля)

Снятие

 ПРЕДУПРЕЖДЕНИЕ

Перед снятием кнопок управления на рулевом колесе изучите меры предосторожности при



•

обращении с подушками безопасности (см. с. 32-4).

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии кнопок управления на рулевом колесе требуется



•

надевать средства защиты для обеспечения безопасности.
Выполняйте операции осторожно, чтобы не повредить защелки на кнопках управления на руле-



•

вом колесе при снятии этих кнопок.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите подушку безопасности водителя (см. с. 32-64).
4.   Снимите крышку кнопок управления на рулевом колесе.

a.   Отсоедините разъем кнопок управления на

рулевом колесе (указан стрелкой).

b.   Отсоедините хомут жгута проводов (указан

стрелкой).

RT21280060

3

4

5

6

7

8

1

2

x1000

H

20

40

60

80

100 120

140

160

180

200

220

L R

MODE

VOL-

VOL+

NAV1

MENU

BAND

SET

2 4 R

3 5

1

A/C

RES/+

SET/-

ON

OFF

RT21280041

39-

25

39 - АУДИОСИСТЕМА

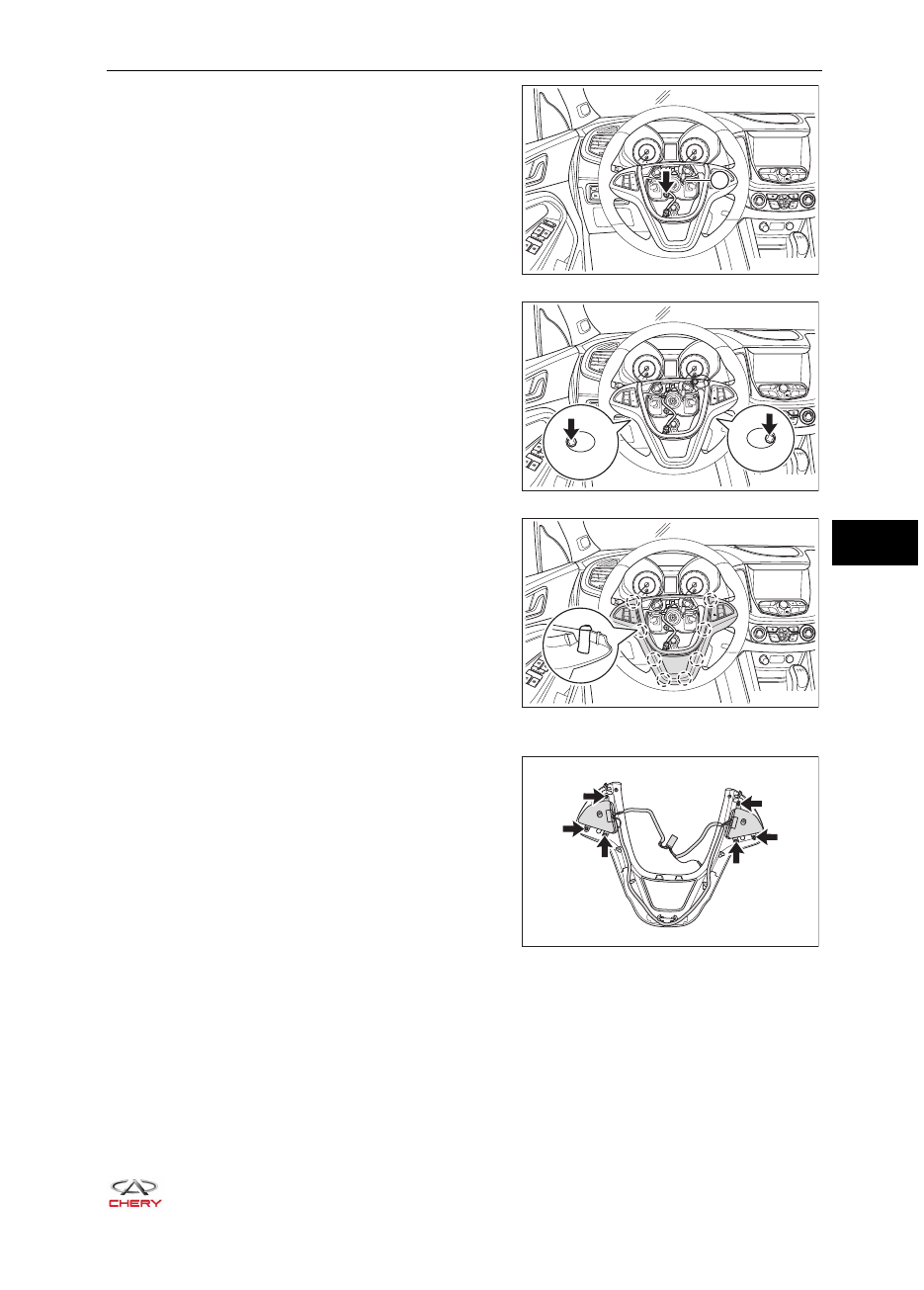

c.   Отверните винт крепления (указан стрелкой)

жгута проводов соединения на «массу».

d.   Отверните винт крепления жгута проводов (1).

(Момент затяжки: 0,7 ± 0,2 Нм)

e.   Отверните 2 винта (указаны стрелкой) кре-

пления крышки кнопок управления на рулевом
колесе.
(Момент затяжки: 0,7 ± 0,2 Н·м)

f.   С помощью отвертки, обернутой защитной

лентой, освободите фиксаторы крышки кнопок
управления на рулевом колесе и снимите эту
крышку.

5.   Снимите кнопку управления на рулевом колесе.

a.   Отверните 6 винтов крепления (указаны стрел-

кой) кнопок управления на рулевом колесе и
снимите кнопки управления на рулевом колесе.
(Момент затяжки: 0,7 ± 0,2 Н·м)

3

4

5

6

7

8

1

2

x1000

H

20

40

60

80

100 120

140

160

180

200

220

L R

MODE

VOL-

VOL+

NAV1

MENU

BAND

SET

2 4 R

3 5

1

A/C

RES/+

SET/-

ON

OFF

1

RT21390160

3

4

5

6

7

8

1

2

x1000

H

20

40

60

80

100 120

140

160

180

200

220

L R

MODE

VOL-

VOL+

NAV1

MENU

BAND

SET

2 4 R

3 5

1

A/C

RES/+

SET/-

ON

OFF

RT21390170

3

4

5

6

7

8

1

2

x1000

H

20

40

60

80

100 120

140

160

180

200

220

L R

MODE

VOL-

VOL+

NAV1

MENU

BAND

SET

2 4 R

3 5

1

A/C

RES/+

SET/-

ON

OFF

RT21390180

RT21390190

39-

26

39 - АУДИОСИСТЕМА

Проверка

1.   Проверьте кнопку управления на рулевом колесе.

a.   Проверьте, не повреждена ли кнопка управления на рулевом колесе. При необходимости,

замените.

b.   Проверьте разъем кнопки управления на рулевом колесе на повреждение или плохое

соединение контактов. При необходимости, замените.

c.   Проверьте электрическое сопротивление жгута проводов между разъемом кнопки управ-

ления на рулевом колесе и аудиосистемой (блоком без проигрывателя DVD-дисков). При
необходимости, замените.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Выполняйте операции осторожно, чтобы не повредить компоненты при установке кнопки управ-



•

ления на рулевом колесе.
При установке кнопки управления на рулевом колесе поместите разъем на свое место.



•

При установке кнопки управления на рулевом колесе затяните винты крепления указанным



•

моментом.
