d.   Снимите антенну в сборе с крыши.

Проверка

1. Проверьте антенну в сборе.

a.   Проверьте антенну в сборе на наличие следов износа, трещин, деформации или поврежде-

ний. При необходимости, замените.

b.   Проверьте антенну в сборе на ослабление крепления или отсоединение. При необходимо-

сти, замените.

c.   Проверьте контакты разъема антенны на деформацию или изогнутость. При необходимо-

сти, замените.

Установка

Установка должна производиться в порядке, обратном снятию.

К СВЕДЕНИЮ:

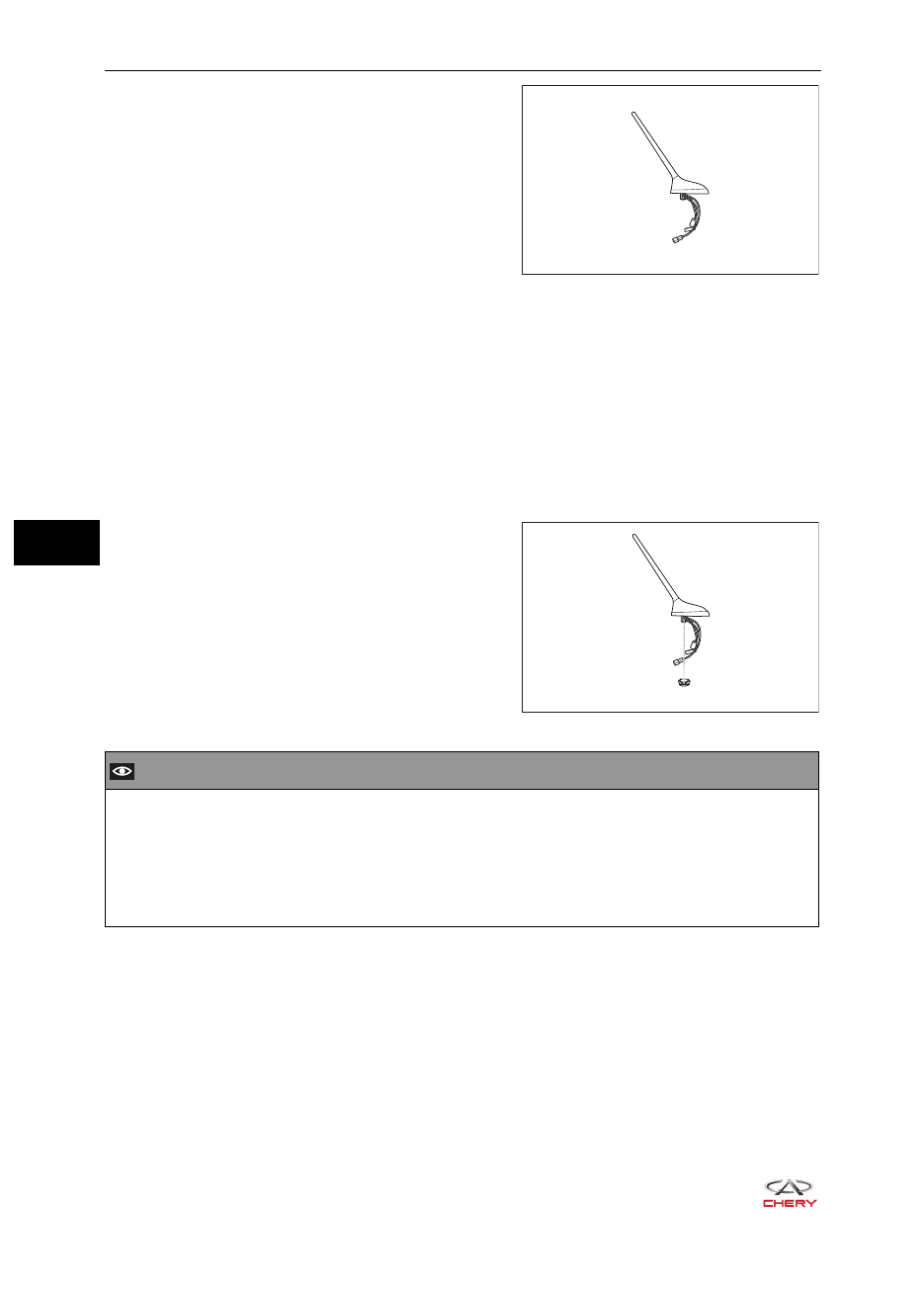

При установке антенны в сборе совместите выступ на
конце антенны в сборе с углублением на гайке крепле-
ния, как показано на рисунке, и затем надежно устано-
вите антенну в сборе.

 ВНИМАНИЕ

Выполняйте операции осторожно, чтобы не повредить компоненты при установке антенны.



•

Всегда при установке антенны в сборе помещайте установочный штифт в установочное отвер-



•

стие кузова.
При установке антенны в сборе затяните гайку крепления указанным моментом.



•

При установке антенны в сборе расположите каждый разъем и антенну на свое место.



•

После установки антенны проверьте работу аудиосистемы.



•

RT21390120

39-

21

39 - АУДИОСИСТЕМА

Многофункциональный разъем

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии многофункционального разъема требуется на-



•

девать средства защиты для обеспечения безопасности.
При снятии многофункционального разъема следует приложить соответствующее усилие. Не



•

следует действовать грубо.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите многофункциональный разъем

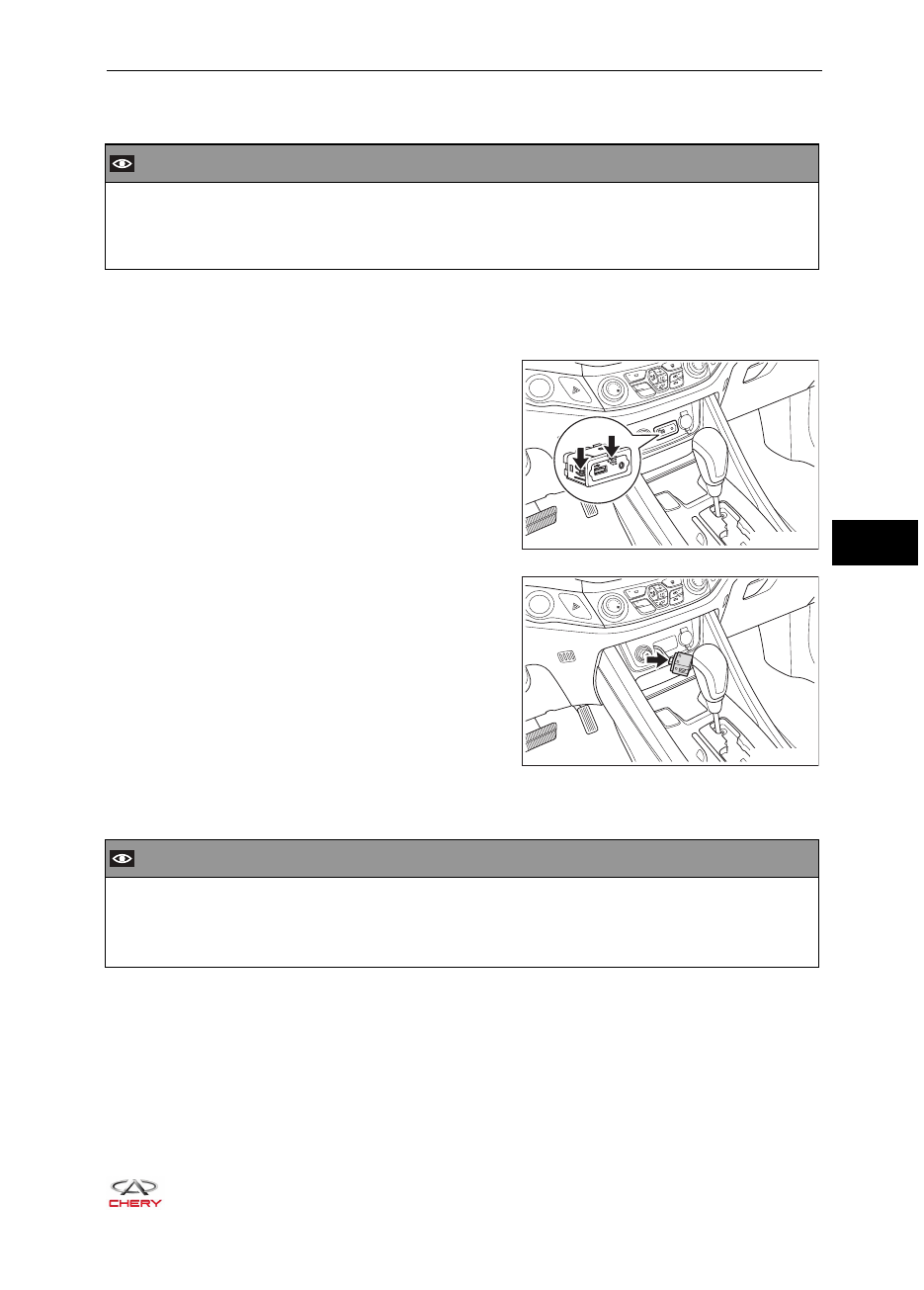

a.   С помощью отвертки, обернутой защитной

лентой, отсоедините защелки (указаны стрел-
кой) на многофункциональном разъеме.

b.   Отсоедините разъем многофункционального

разъема (указан стрелкой) и снимите много-
функциональный разъем.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Выполняйте операции осторожно, чтобы не повредить компоненты при установке многофунк-



•

ционального разъема.
При установке многофункционального разъема присоедините разъем.



•

После установки проверьте работу многофункционального разъема.



•

AUX

iPod

POWER

OUTLET

12V   120W

A/C

OFF

RT21390130

iPod

AUX

POWER

OUTLET

12V   120W

A/C

OFF

RT21390140

39-

22

39 - АУДИОСИСТЕМА

Панель управления блоком без проигрывателя DVD-дисков

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии панели управления блока без проигрывателя



•

DVD-дисков требуется надевать средства защиты для обеспечения безопасности.
При снятии панели управления блока без проигрывателя DVD-дисков следует приложить соот-



•

ветствующее усилие. Не следует действовать грубо.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите панель для воспроизведения DVD-дисков.

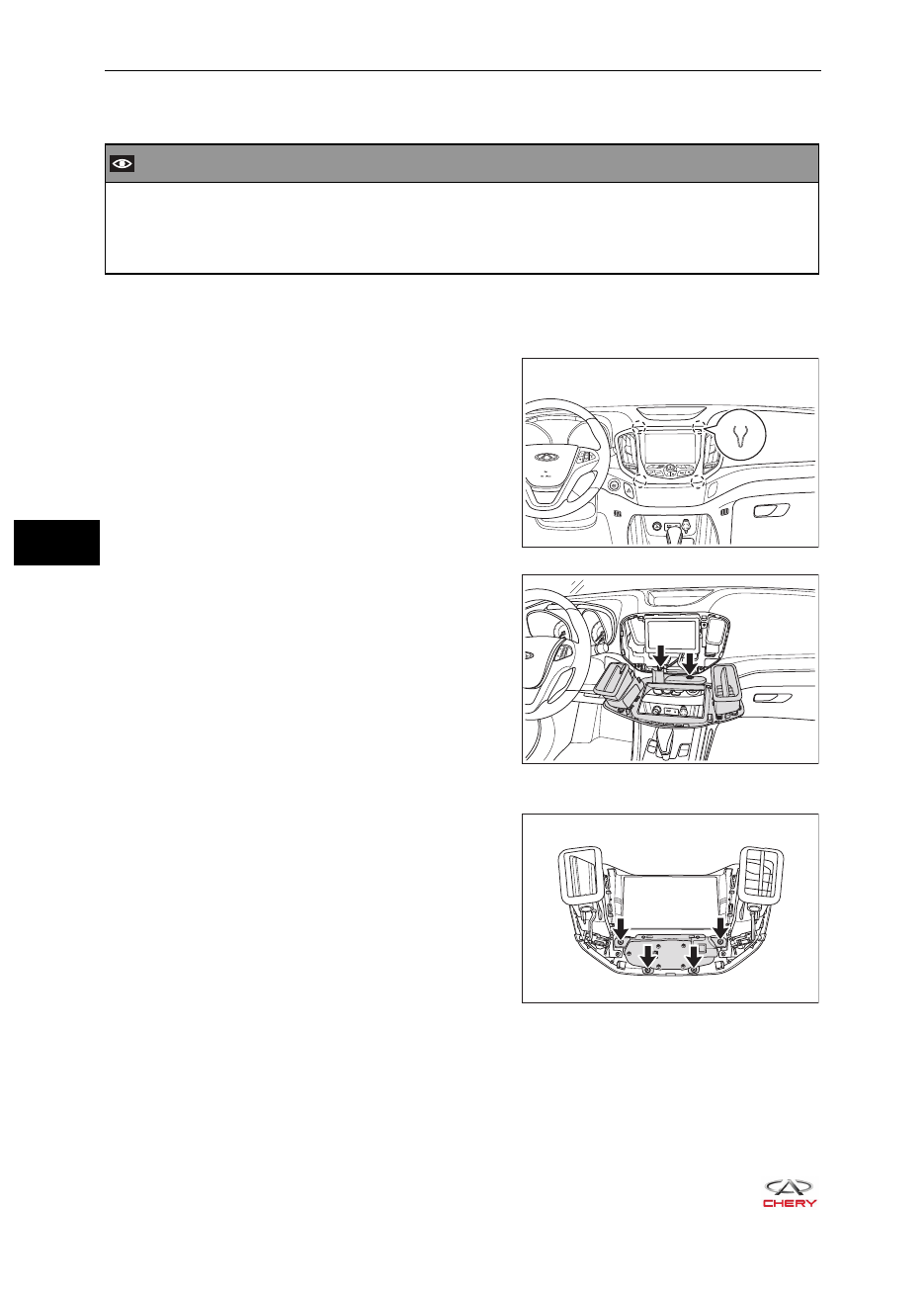

a.   С помощью отвертки, обернутой защитной

лентой, освободите зажимы панели для вос-
произведения DVD-дисков.

b.   Отсоедините разъемы панели для воспро-

изведения DVD-дисков (указаны стрелкой) и
снимите панель для воспроизведения DVD-
дисков.

4.   Снимите панель для воспроизведения DVD-

дисков.

a.   Отверните 4 винта крепления (указаны стрел-

кой) панели для воспроизведения DVD-дисков.
(Момент затяжки: 2 ± 0,5 Н·м)

b.   Снимите панель управления для воспроизве-

дения DVD-дисков с панели для воспроизве-
дения DVD-дисков.

RT21430500

1

2

3

0

20

40

60

80

ON

OFF

RT21430510

RT21390150

39-

23

39 - АУДИОСИСТЕМА

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Выполняйте операции осторожно, чтобы не повредить компоненты при установке панели для



•

воспроизведения DVD-дисков.
После установки панели для воспроизведения DVD-дисков проверьте ее работу.



•
