37 - ЗАМКИ ДВЕРЕЙ

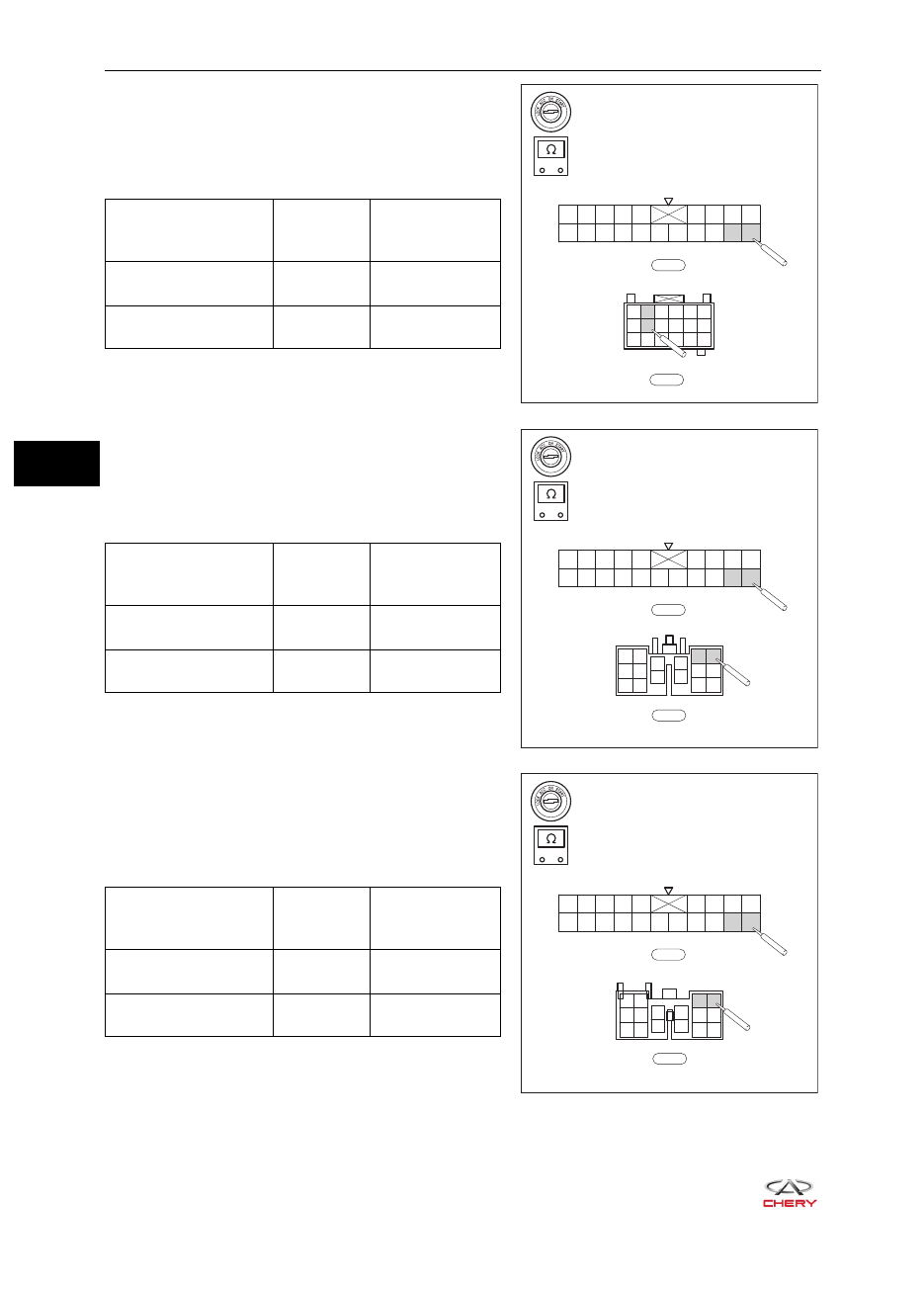

m.   Отсоедините разъемы B-043 и B-061 жгута прово-

дов кузова.

n.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-043 и B-061 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-043 (C19) - B-061 (5)

Всегда

Проводимость

имеется

B-043 (C20) - B-061 (4)

Всегда

Проводимость

имеется

o.   Отсоедините разъемы B-043 и B-026 жгута прово-

дов кузова.

p.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-043 и B-026 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-043 (C19) - B-026 (1)

Всегда

Проводимость

имеется

B-043 (C20) - B-026 (2)

Всегда

Проводимость

имеется

q.   Отсоедините разъемы B-043 и B-005 жгута прово-

дов кузова.

r.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-043 и B-005 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-043 (C19) - B-005 (1)

Всегда

Проводимость

имеется

B-043 (C20) - B-005 (2)

Всегда

Проводимость

имеется

-

+

RT21370550

1 4 7 10 13 16
2 5 8 11 14 17
3 6 9 12 15 18

B-061

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

-

+

RT21370560

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

7

13

14

8

3
9

4

10

11

12

15

16

5

6

B-026

-

+

RT21370570

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

7

8

13

14

3

4

9

10

5

6

11

12

15

16

B-005

37-

33

37 - ЗАМКИ ДВЕРЕЙ

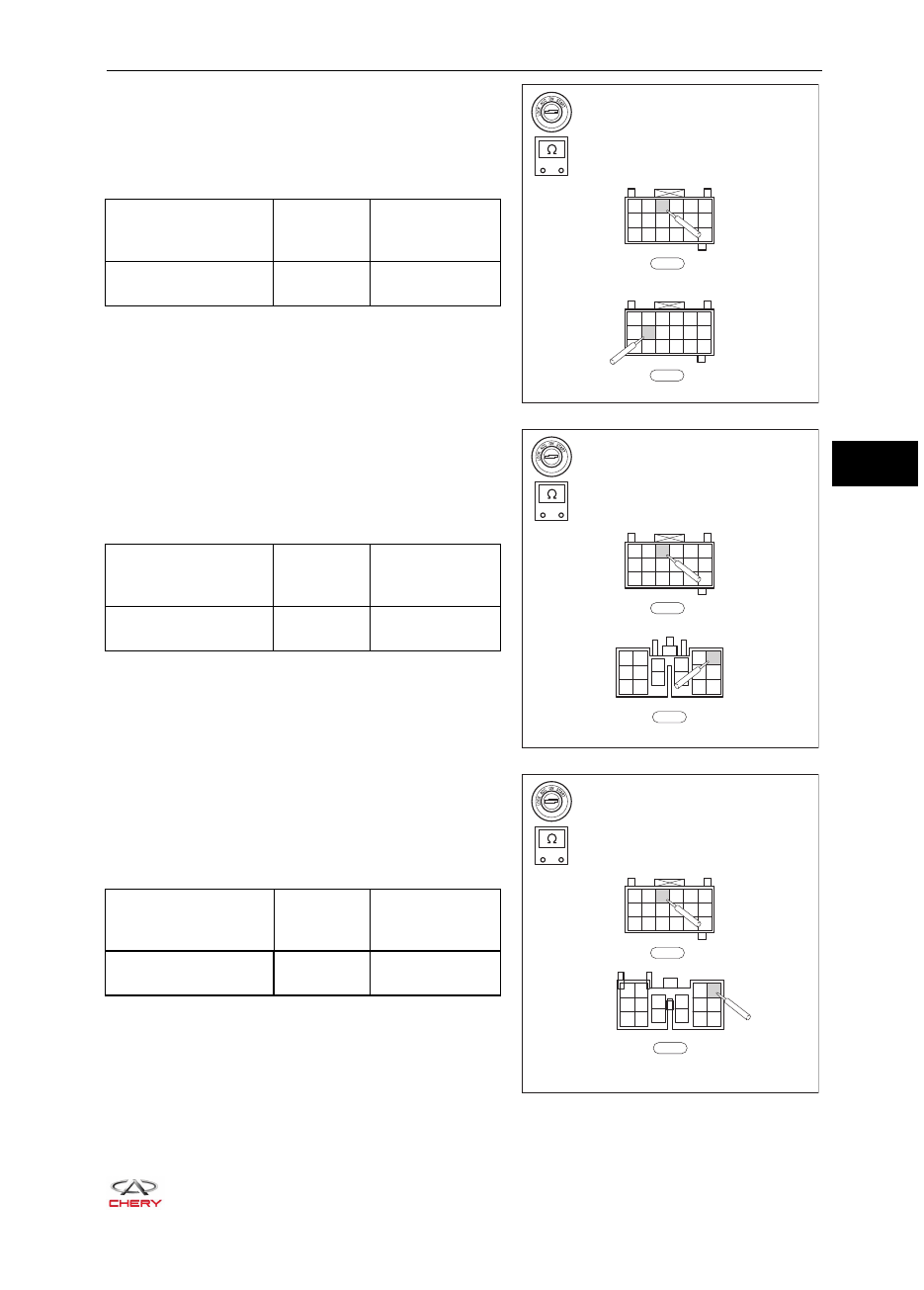

s.   Отсоедините разъемы B-040 и B-061 жгута прово-

дов кузова.

t.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-040 и B-061 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-040 (7) - B-061 (5)

Всегда

Проводимость

имеется

u.   Отсоедините разъемы B-040 и B-026 жгута прово-

дов кузова.

v.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-040 и B-026 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-040 (7) - B-026 (1)

Всегда

Проводимость

имеется

w.   Отсоедините разъемы B-040 и B-005 жгута прово-

дов кузова.

x.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-040 и B-005 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-040 (7) - B-005 (1)

Всегда

Проводимость

имеется

-

+

RT21370580

1 4 7 10 13 16
2 5 8 11 14 17
3 6 9 12 15 18

B-040

1 4 7 10 13 16
2 5 8 11 14 17
3 6 9 12 15 18

B-061

-

+

RT21370590

1 4 7 10 13 16
2 5 8 11 14 17
3 6 9 12 15 18

B-040

1

2

7

13

14

8

3
9

4

10

11

12

15

16

5

6

B-026

-

+

RT21370600

1 4 7 10 13 16
2 5 8 11 14 17
3 6 9 12 15 18

B-040

1

2

7

8

13

14

3

4

9

10

5

6

11

12

15

16

B-005

37-

34

37 - ЗАМКИ ДВЕРЕЙ

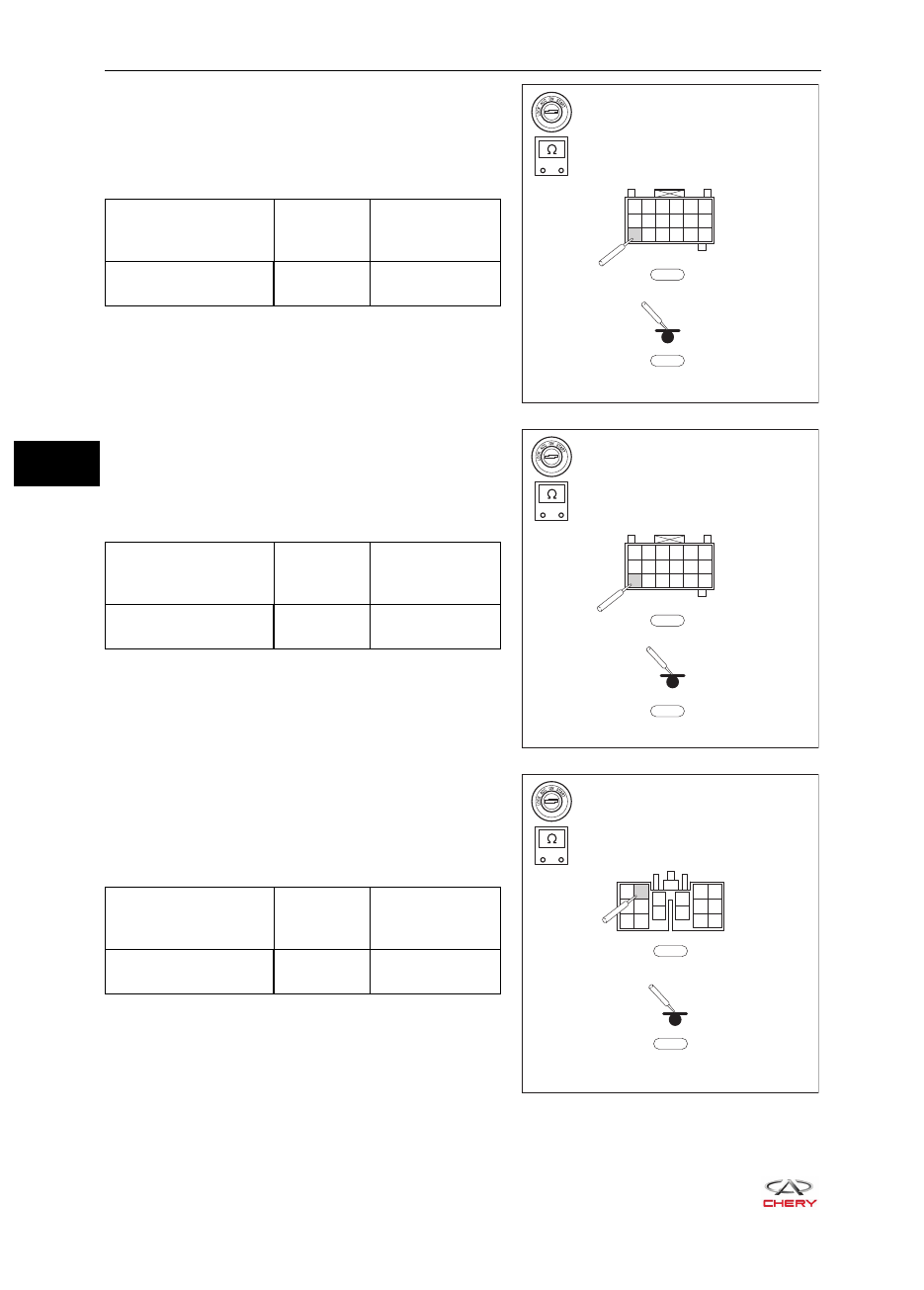

y.   Отсоедините разъем B-040 жгута проводов кузова

и соединение на «массу» B-036.

z.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-040 и B-036 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-040 (3) - B-036

Всегда

Проводимость

имеется

aa.   Отсоедините разъем B-061 жгута проводов кузова

и соединение на «массу» B-062.

ab.  С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-061 и B-062 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-061 (3) - B-062

Всегда

Проводимость

имеется

ac.   Отсоедините разъем B-026 жгута проводов кузова

и соединение на «массу» B-036.

ad.  С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-026 и B-036 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-026 (5) - B-036

Всегда

Проводимость

имеется

-

+

RT21370610

1 4 7 10 13 16
2 5 8 11 14 17
3 6 9 12 15 18

B-040

B-036

-

+

RT21370620

1 4 7 10 13 16
2 5 8 11 14 17
3 6 9 12 15 18

B-061

B-062

-

+

RT21370630

1

2

7

13

14

8

3
9

4

10

11

12

15

16

5

6

B-026

B-036

37-

35

37 - ЗАМКИ ДВЕРЕЙ

ae.  Отсоедините разъем B-005 жгута проводов кузова

и соединение на «массу» B-062.

af.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-005 и B-062 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

B-005 (5) - B-062

Всегда

Проводимость

имеется

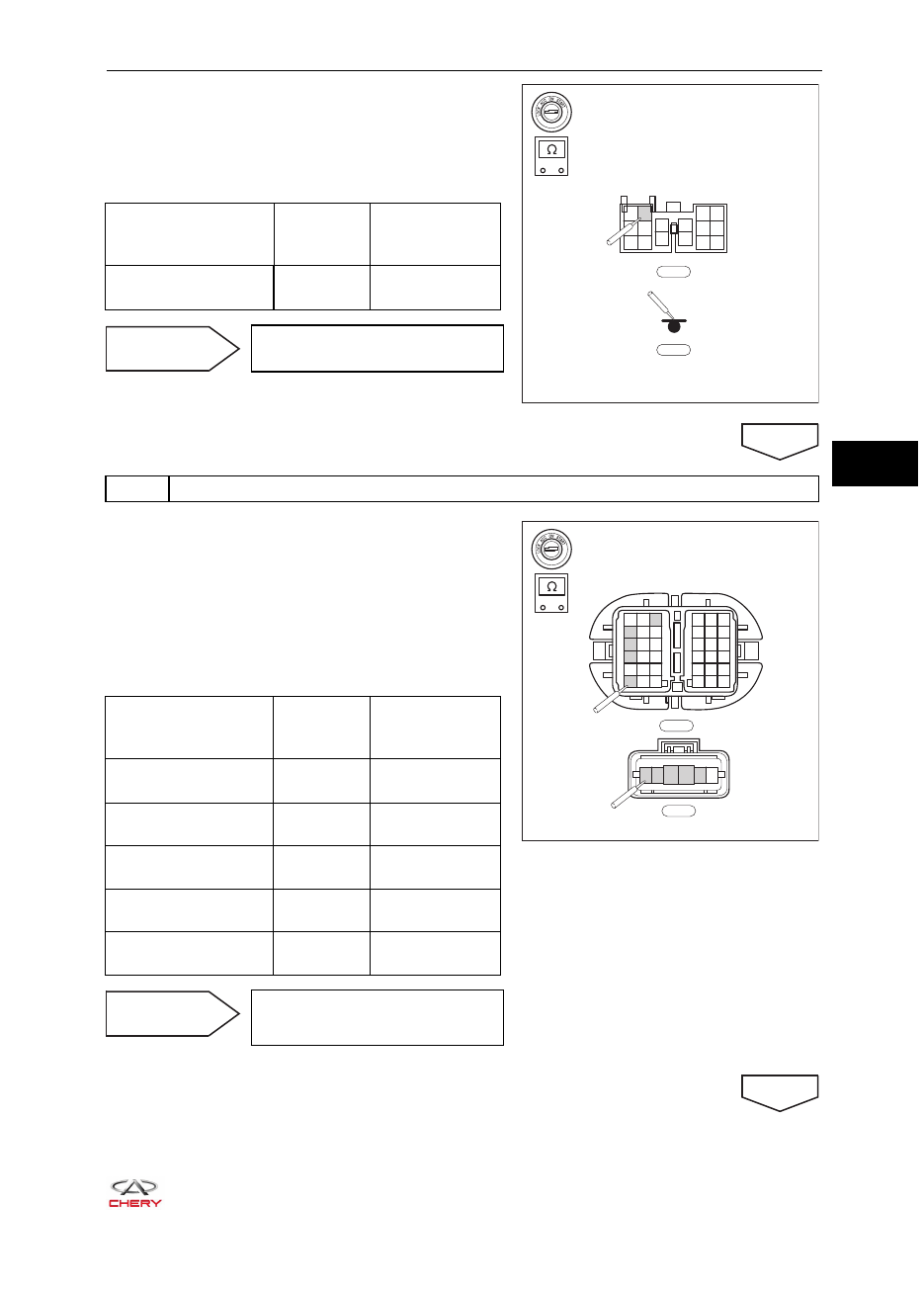

Неисправность

Отремонтируйте или замените
жгут проводов кузова и разъем

ДА

4

Проверьте жгут проводов и разъем передней левой двери

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы F-007 и F-002 жгута прово-

дов передней левой двери.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
F-007 и F-002 жгута проводов передней левой две-
ри в соответствии с приведенной ниже таблицей.

Контакт для

подключения

мультиметра

Условия

Условия

проверки

F-007 (4) - F-002 (2)

Всегда

Проводимость

имеется

F-007 (7) - F-002 (3)

Всегда

Проводимость

имеется

F-007 (10) - F-002 (4)

Всегда

Проводимость

имеется

F-007 (3) - F-002 (5)

Всегда

Проводимость

имеется

F-007 (16) - F-002 (6)

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или заме-
ните жгут проводов и разъем
передней левой двери

ДА

-

+

RT21370640

1

2

7

8

13

14

3

4

9

10

5

6

11

12

15

16

B-005

B-062

-

+

RT21370650

1

1

2

2

3

3

4 5 6
7 8 9

10 11 12
13 14 15
16

4
7

10
13
16

17

5
8

11
14
17

18

6
9

12
15
18

F-007

1

2

3

4

5

6

F-002
