37 - ЗАМКИ ДВЕРЕЙ

3

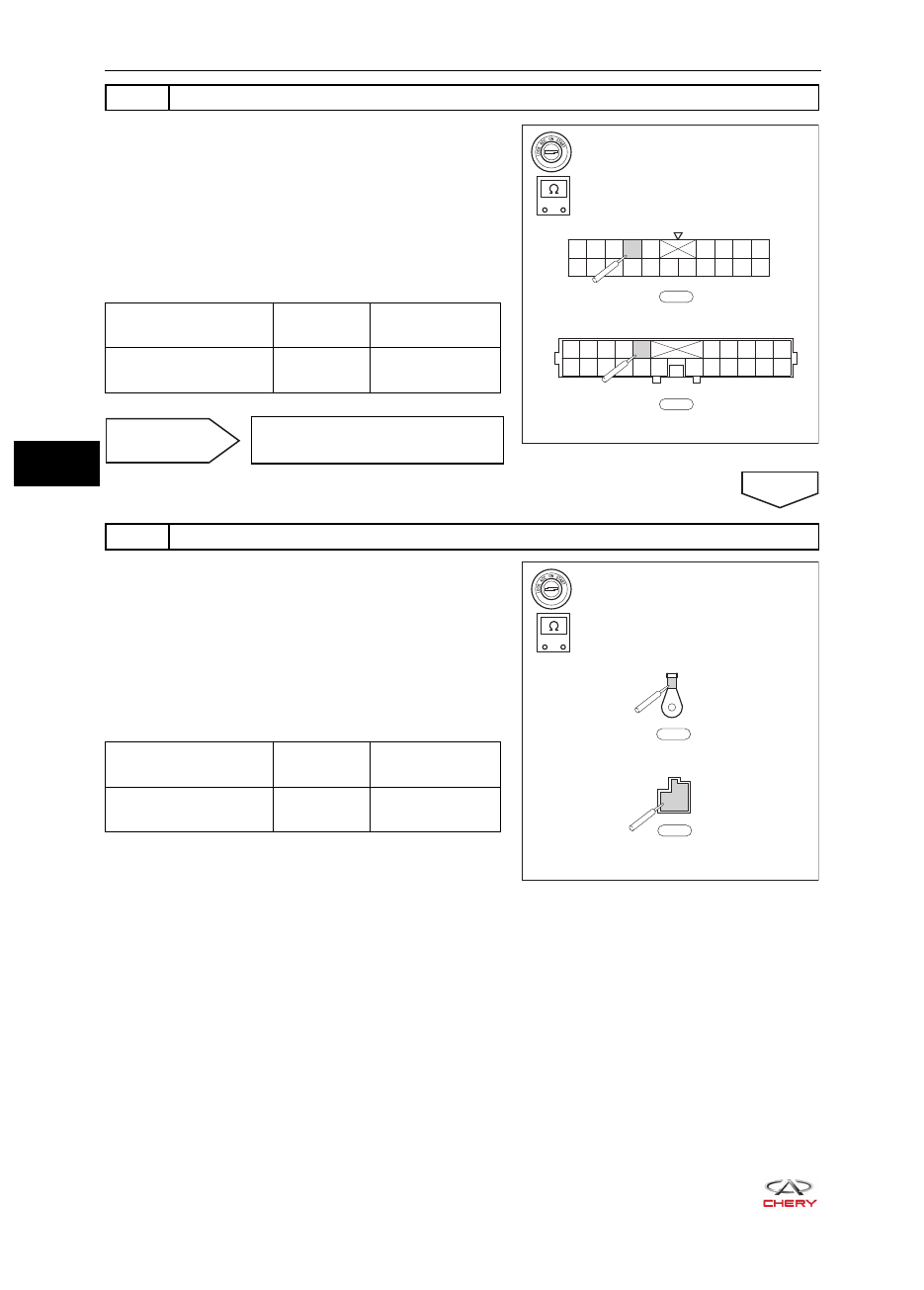

Проверьте жгут проводов кузова и разъем

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы B-043 и B-048 жгута прово-

дов кузова.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-043 и B-048 жгута проводов кузова в соответ-
ствии приведенной ниже таблицей.

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C4) - B-048 (6)

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или замените
жгут проводов кузова и разъем

ДА

4

Проверьте жгут проводов и разъемы

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы E-061 и E-072 жгута прово-

дов моторного отсека.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-061 и B-072 жгута проводов моторного отсека в
соответствии с приведенной ниже таблицей.

Подключение

мультиметра

Условия

Условия

проверки

E-061 (3) - E-072 (E1)

Всегда

Проводимость

имеется

RT21370710

-

+

1

2

3

4

5

11

12

13

14

15

6

7

8

9

10

22 21 20 19 18 17

16

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

B-048

RT21370700

-

+

E-072

E1

3

E-061

37-

25

37 - ЗАМКИ ДВЕРЕЙ

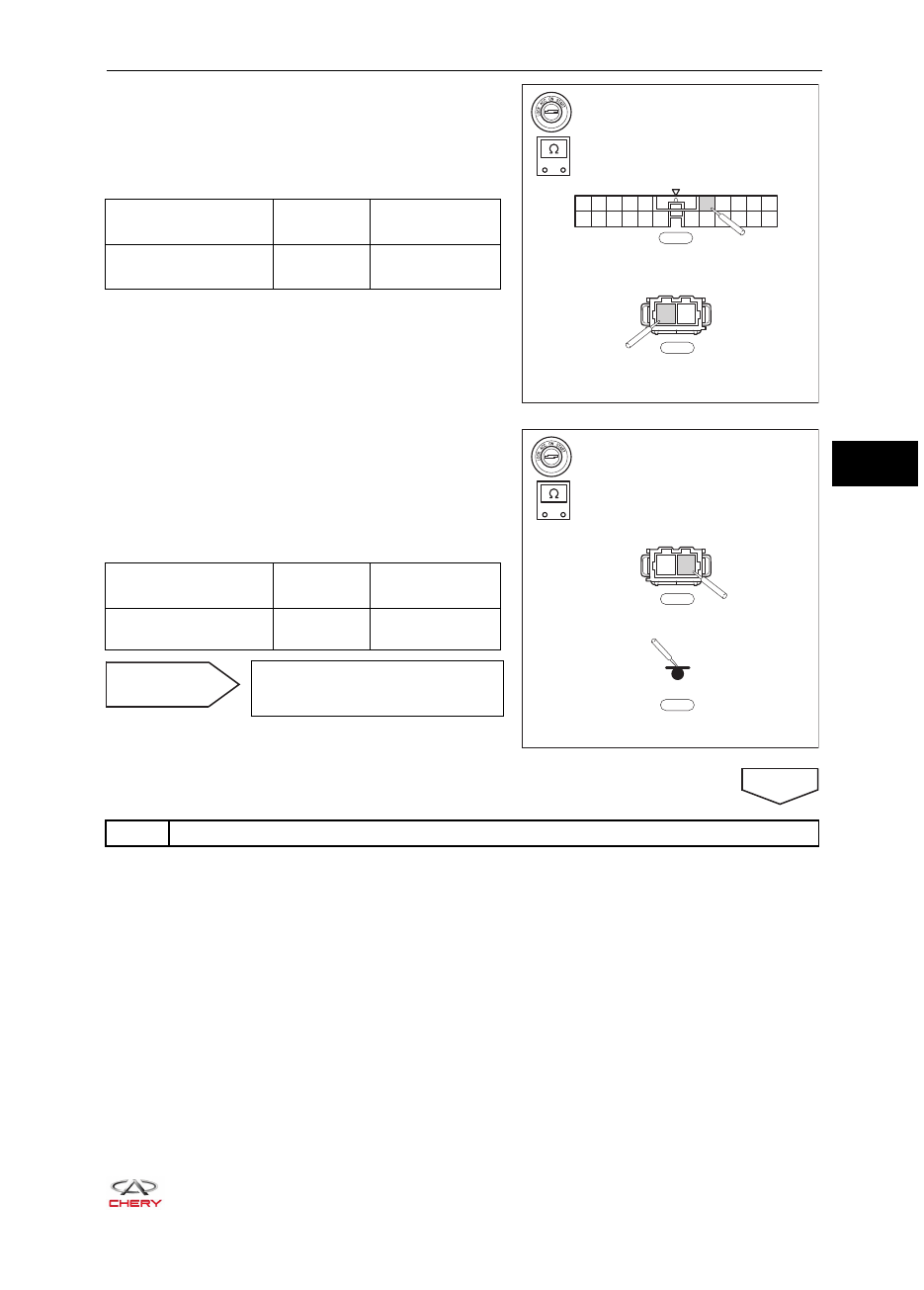

e.   Отсоедините разъемы E-070 и E-053 жгута прово-

дов моторного отсека.

f.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-070 и B-053 жгута проводов моторного отсека в
соответствии с приведенной ниже таблицей.

Подключение

мультиметра

Условия

Условия

проверки

E-070 (6) - E-053 (2)

Всегда

Проводимость

имеется

g.   Отсоедините разъем E-053 жгута проводов мотор-

ного отсека и соединение E-032 на «массу».

h.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемом
E-053 жгута проводов моторного отсека и соеди-
нение E-032 на «массу» в соответствии с данными
приведенной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

E-053 (1) - E-032

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или замените
разъем и жгут проводов
моторного отсека

ДА

5

Подтвердите диагностические коды

a.   Отсоедините все разъемы.
b.   Присоедините «отрицательный» провод аккумуляторной батареи.
c.   Включите зажигание.
d.   Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для записи и удаления диагностических кодов, записанных в блоке управления системами
кузова (BCM).

e.   Поверните замок зажигания в положение LOCK и подождите несколько минут.
f.   Поверните замок зажигания в положение ON.
g.   Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для считывания диагностических кодов, записанных в блоке управления системами кузова
(BCM).

RT21370720

-

+

E-070

E-053

2

1

1 2 3 4 5

6 7 8 9 10

11 12 13 14 15

18

17

16

19 20 21 22

RT21370730

-

+

E-053

E-032

2

1

37-

26

37 - ЗАМКИ ДВЕРЕЙ

Результат проверки

Переходите к

Выведены диагностические коды B101D11, B101D13 и B101D12

Неисправность

Диагностический код не выводится

OK

Неисправность

Замените бок управления
системами кузова (BCM)

ДА

Система исправна

37-

27

37 - ЗАМКИ ДВЕРЕЙ

Диагностический

код

B102471

Заедание привода управления запиранием замка двери
багажного отделения

Диагностический

код

B102711

Короткое замыкание на «массу» выходной цепи управле-
ния функцией сохранения зарядки аккумуляторной бата-
реи

GrR

GrB

GrB

Gr

BY

BY

Gr

GrR

B

B

B3

B6

C20

C19

B20

1

2

4

6

3

5

DRIVER CYL. SW

FR

T LH

ACT

DRIVER DR SW

B-043 B-047

B-036

M

16

10

4

11

BY

RY

RY

RY

RY

BY

8

3

B

B

2

5

4

B-062

3

5

7

FR

T RH

ACT

PASSENGER DR SW

M

W

W

B21

6

16

BY

RY

Y

B

Y

R

2

B

B

5

2

3

B-036

5

1

RR LH

ACT

RL

 DR SW

M

A

B

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16

B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32

W

B-043

L

B-047

1 4 7 10 13 16
2 5 8 11 14 17
3 6 9 12 15 18

1 4 7 10 13 16
2 5 8 11 14 17
3 6 9 12 15 18

1

2

7

13

14

8

3
9

4

10

11

12

15

16

5

6

W

B-040

F-007

B-040

F-007
B-040

Y

B-026

B-026

L-005

B-026

L-005

W

B-061

B-061

H-002

B-061

H-002

1

2

3

4

5

6

1

2

3

4

5

6

1

2

3

4

5

6

B

H-005

H-005

B

F-002

F-002

B

L-001

L-001

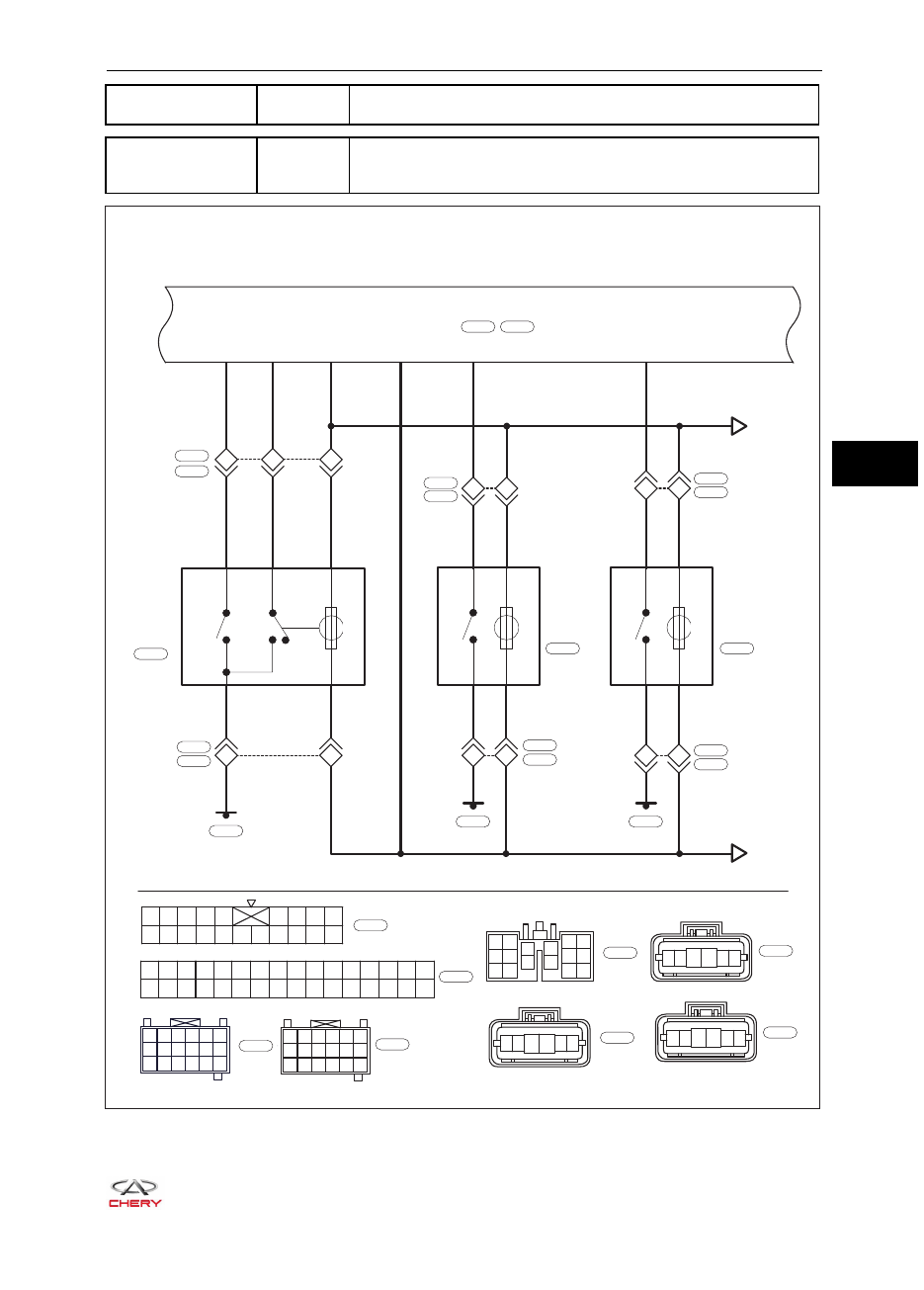

ET21370020
