Chery Tiggo 5 (T21). Руководство по ремонту - часть 426

37-

20

37 - ЗАМКИ ДВЕРЕЙ

3

Анализ претензии клиента

ДАЛЕЕ

4

Проверьте диагностические коды (текущие и прошлые)

Диагности-

ческий код

появляется

Диагности-

ческий код

отсутствует

При текущем диагностическом коде переходите к этапу 6.

При прошлом коде неисправности переходите к этапу 7.

5

Устраните проблему (диагностический код отсутствует), затем переходите
к этапу 8

ДАЛЕЕ

6

Проведите поиск и устранение неисправности в соответствии с таблицей диагно-
стических кодов, затем переходите к этапу 8

ДАЛЕЕ

7

Проведите поиск и устранение неисправности в соответствии с таблицей диагно-
стических кодов, затем переходите к этапу 8

ДАЛЕЕ

8

Отрегулируйте, отремонтируйте или замените узел

ДАЛЕЕ

9

Подтвердите поиск и устранение неисправностей, выполните проверку

ДАЛЕЕ

10

Завершение

37-

21

37 - ЗАМКИ ДВЕРЕЙ

Таблица диагностических кодов (DTC)

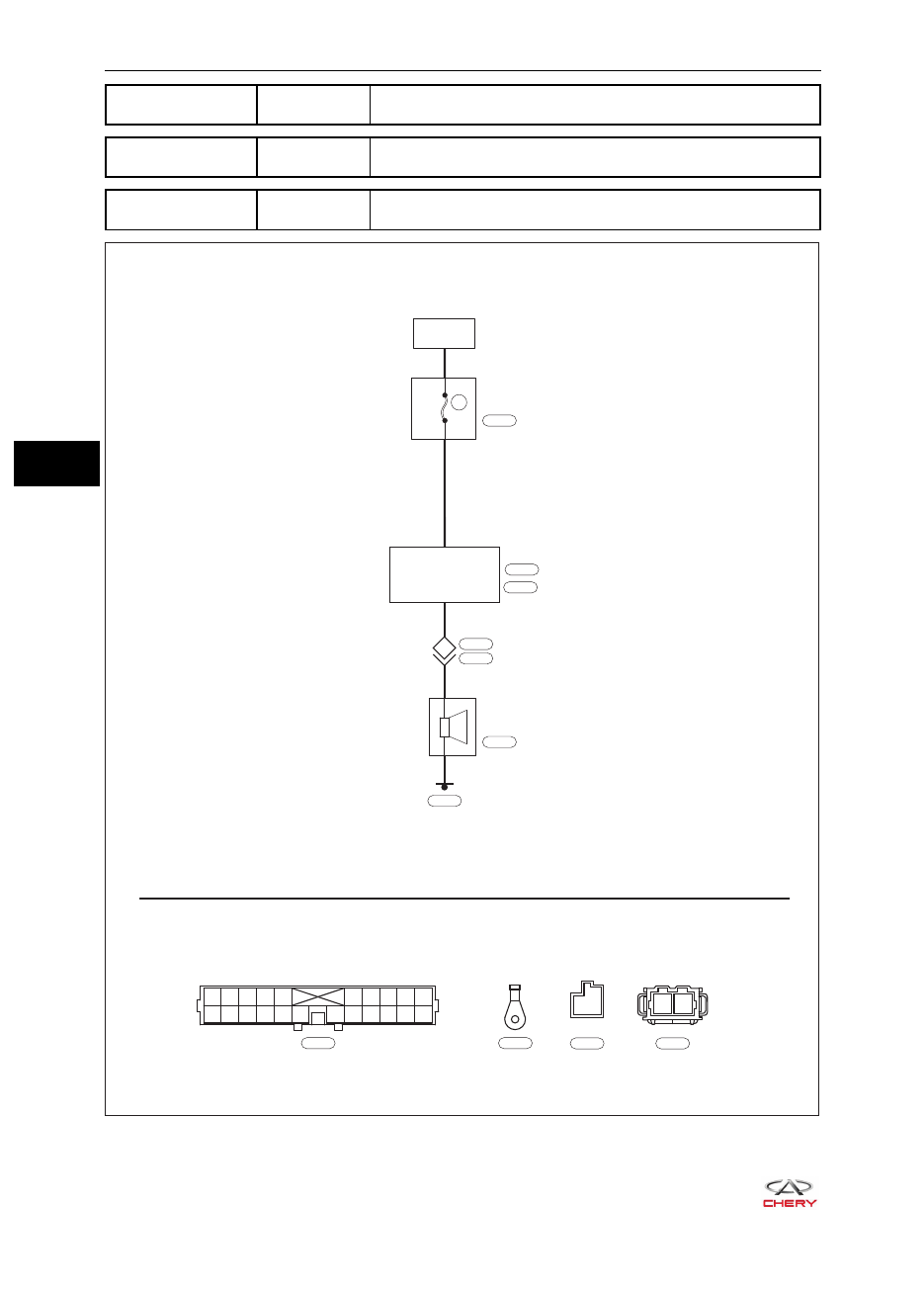

Диагностический

код

Описание диагностического кода

B101D11

Короткое замыкание на «массу» выходной цепи управления сиреной

B101D13

Обрыв выходной цепи управления сиреной

B101D12

Короткое замыкание на аккумуляторную батарею выходной цепи управления сиреной

B102471

Заедание привода управления запиранием замка двери багажного отделения

B102711

Короткое замыкание на «массу» выходной цепи управления функцией сохранения
зарядки аккумуляторной батареи

37-

22

37 - ЗАМКИ ДВЕРЕЙ

Диагностический

код

B101D11

Короткое замыкание на «массу» выходной цепи
управления сиреной

Диагностический

код

B101D13

Обрыв выходной цепи управления сиреной

Диагностический

код

B101D12

Короткое замыкание на аккумуляторную батарею
выходной цепи управления сиреной

ET21370040

B

R

G

G

E1

C4

2

1

60A

MF03

3

6

E1

3

2

1

1

2

3

4

5

11

12

13

14

15

6

7

8

9

10

22 21 20 19 18 17

16

E-061

E-053

E-032

B-043

E-072

B-048
E-070

W

E-072

B

E-053

W

B-048

E-061

ПОДАЧА ПИТАНИЯ
НА БЛОК BCM

АККУМУ-

ЛЯТОРНАЯ

БАТАРЕЯ

СИРЕНА
ПРОТИВОУГОННОЙ
СИСТЕМЫ

Блок BCM

37-

23

37 - ЗАМКИ ДВЕРЕЙ

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий

код

Описание

диагностического кода

Условия появления

диагностического

кода

Состояние

сигнализатора

Возможная

причина

B101D11

Короткое замыкание на
«массу» выходной цепи
управления сиреной

Замок зажигания
в положении ON

ON (ВКЛ.)

Предохранитель



•

Звуковой сигнал



•

противоугонной
системы
Жгут проводов



•

или разъем
Блок управления



•

системами кузова
(BCM)

B101D13

Обрыв выходной цепи
управления сиреной

B101D12

Короткое замыкание на
аккумуляторную батарею
выходной цепи управления
сиреной

 ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме



•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверьте предохранитель MF03 (60A)

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуляторной батареи.
c.   Извлеките предохранитель MF03 (60A).
d.   Проверьте исправность предохранителя.

Неисправность

Замените предохранитель
MF03 (60A)

ДА

2

Проверка сирены охранной системы

a.   Снимите сирену охранной системы с неисправного автомобиля, установите ее на новый авто-

мобиль и выполните проверку.

Неисправность

Замените сирену охранной
системы

ДА
