37 - ЗАМКИ ДВЕРЕЙ

Функция активна: в любое время, даже при запуске двигателя.



•

Запирание успешное: если все двери полностью закрыты, то сигнал на запирание



•

поступает от центрального переключателя для выполнения команды на запирание.
Отказ запирания: если, по крайней мере, одна дверь закрыта не полностью, то поступает



•

сигнал на запирание от центрального переключателя для выполнения команды на
запирание, а затем через 1 секунду выполняется команда на запирание.
Отпирание успешное: подается сигнал отпирания от центрального переключателя для



•

выполнения команды отпирания независимо от того, все ли двери полностью закрыты.
Реакция на запирание дверей: если блокировка не включена, то блок управления



•

системами кузова (BCM) реагирует на каждую подачу сигнала на запирание или
отпирание.

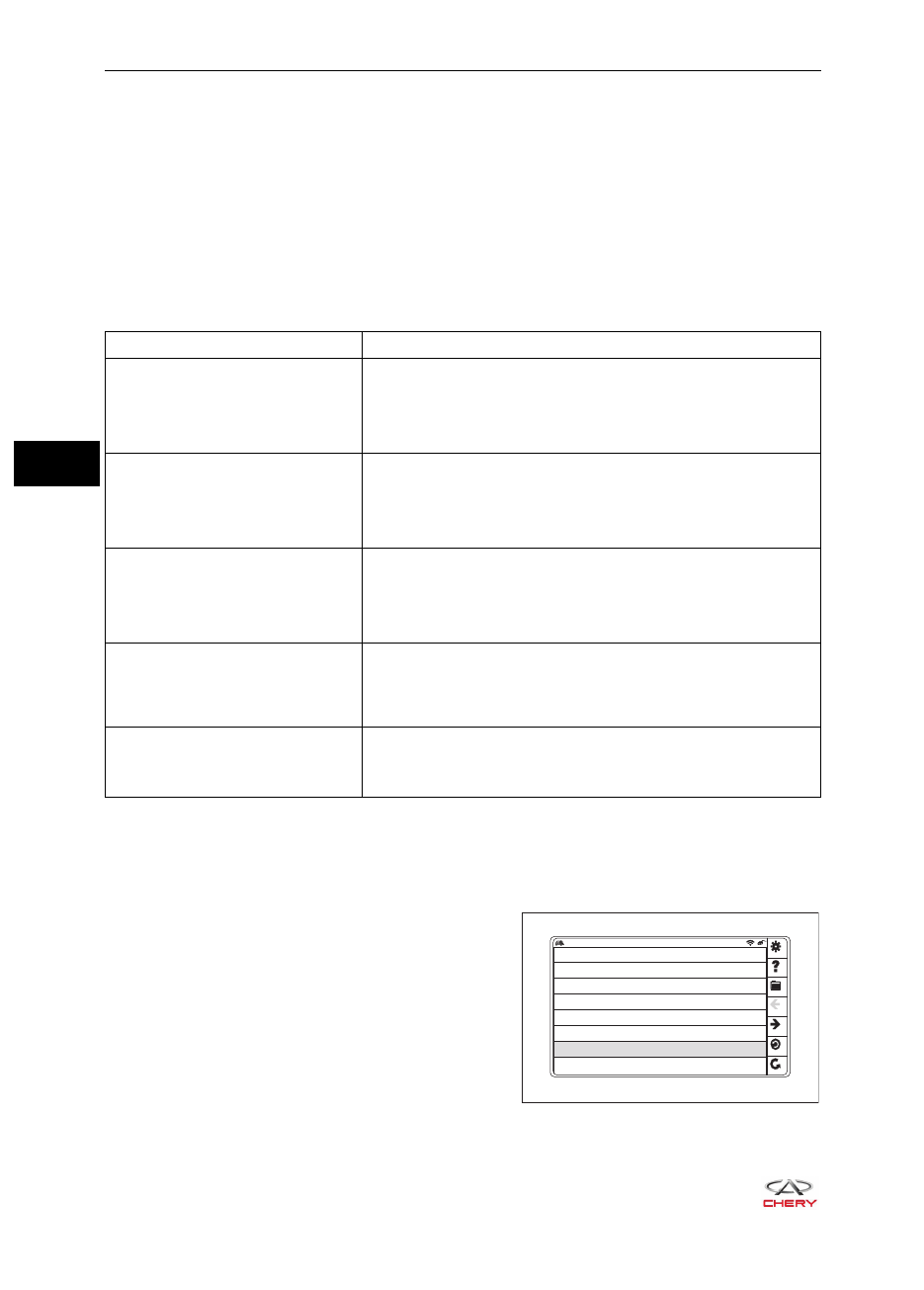

b.   Назначение (без «интеллектуальной» системы отпирания и запуска двигателя)

Компонент

Функциональное назначение

Запирание/отпирание с помощью
пульта дистанционного управления

Запирание/отпирание всех дверей

Запрос на запирание/отпирание с помощью пульта дистанционного
управления вводится в блок управления системами кузова (BCM),
который отправляет сигнал запирания/отпирания для запирания/от-
пирания замка каждой двери.

Запирание/отпирание с помощью ме-
ханического ключа

Запирание/отпирание всех дверей

Запрос на запирание/отпирание механическим ключом вводится в
блок управления системами кузова (BCM), который отправляет сиг-
нал запирания/отпирания для запирания/отпирания замка каждой
двери.

Запирание/отпирание с помощью
центрального переключателя

Запирание/отпирание всех дверей

Запрос на запирание/отпирание с помощью центрального переклю-
чателя вводится в блок управления системами кузова (BCM), который
отправляет сигнал запирания/отпирания для запирания/отпирания
замка каждой двери.

Замок левой передней двери

Запирание/отпирание передней левой двери замком этой двери.

Встроенный переключатель отпирания/запирания отправляет сигнал
отпирания/запирания в блок управления системами кузова (BCM)
для отпирания /запирания каждой двери.

Замок передней правой двери
Замок задней левой двери
Замок задней правой двери

Запирание/отпирание передней правой двери замком этой двери.
Запирание/отпирание задней левой двери замком этой двери.
Запирание/отпирание задней правой двери замком этой двери.

c.   Программирование пульта дистанционного управления (без «интеллектуальной» системы

отпирания и запуска двигателя)



Если пульт дистанционного управления потерян, поврежден или заменен блок управления
системами кузова (BCM), то пульт дистанционного управления следует перепрограммиро-
вать. Существует два способа и подробных описания процедур, как указано ниже:

Подключите диагностический тестер X-431



•

3G с последней версией программного
обеспечения к диагностическому разъему
и установите связь с электронным блоком
автомобиля по сети передачи данных.
Затем выберите на дисплее диагности-
ческого тестера X-431 3G с последней
версией программного обеспечения со-
ответствующую модель автомобиля (T21),
чтобы войти в систему, и выберите систему
«IMMO».

ICM

PEPS

IMMO

AT

BCM

SRS

ABS

ENG

Menu

RT21370020

37-

5

37 - ЗАМКИ ДВЕРЕЙ

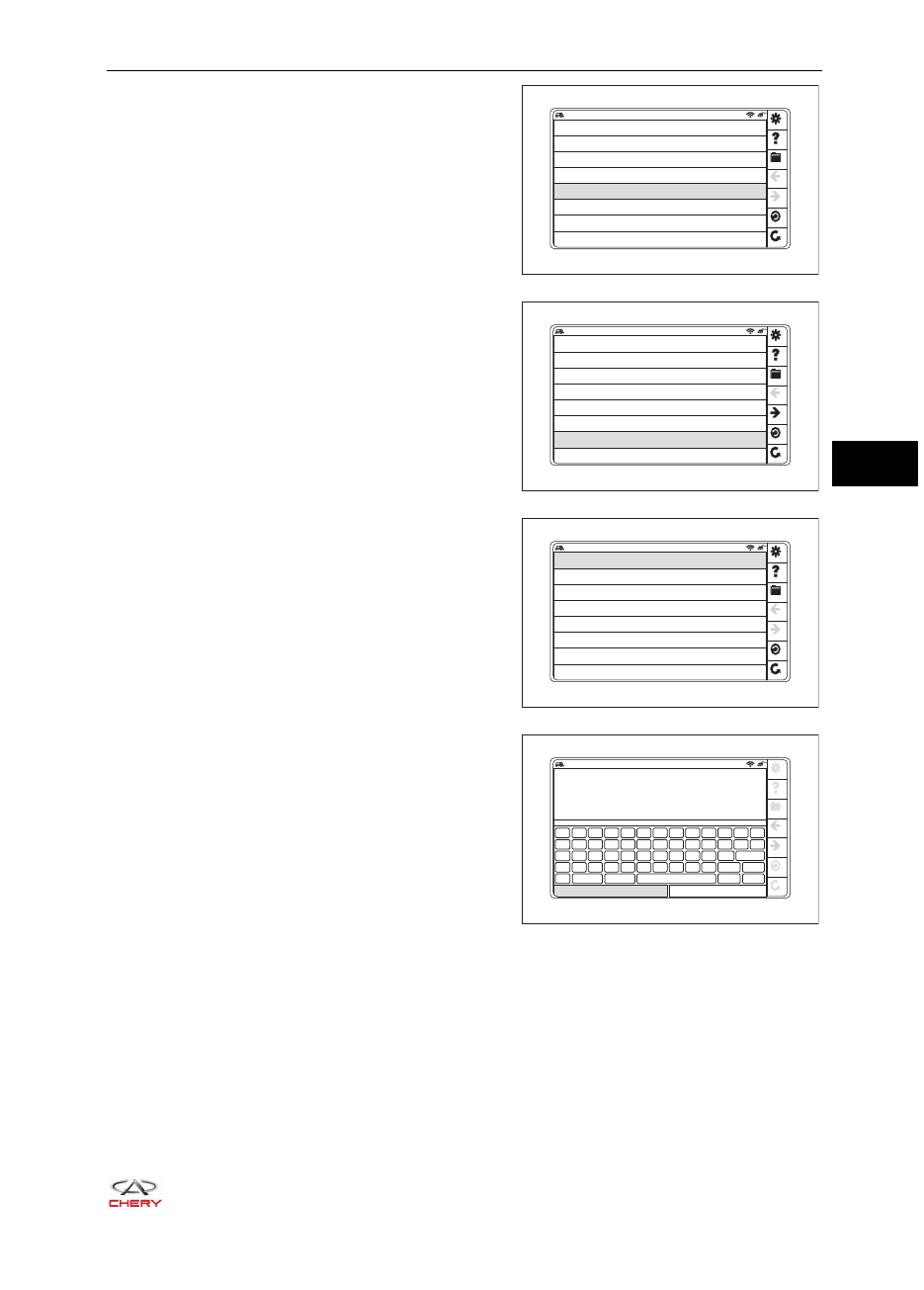

На экране SELECT FUNCTION (Выберите



•

функцию) выберите пункт [After sale
function] (Функция послепродажного
обслуживания).

На экране [After sale function] (Функция



•

послепродажного обслуживания) выберите
пункт [Key match] (Программирование
ключа).

На экране [Perform routine program]



•

(Выполнить стандартную программу)
выберите пункт [Add new keys] (Добавить
новые ключи).

После отображения на экране [Input] (Ввод)



•

сообщения "Please enter a PIN with 8 digits"
(Пожалуйста, введите ПИН-код из 8 цифр)
введите ПИН-код и нажмите OK.

After sale function

Write data

Read data stream

Erase fault code

Read fault code

SELECT FUNCTION

RT21370030

Reprogramming IMMO

Key match

Erase keys

Reprogramming ECM

Programming IMMO(learn SK from TCU)

Programming IMMO(learn SK from EMS)

Programming ECM

Match all the systems

After sale function

RT21370040

Add the old keys.

Add new keys.

Perform routine program

RT21370041

Input

Please enter a PIN with 8 digits.

1

2

3

4

5

6

7

8

9

0

-

=

bs

Q

W

E

R

T

Y

U

I

O

P

[

]

\

A

S

D

F

G

H

J

K

L

;

Z

`

X

Tab

Caps

OK

Cancel

Space

Ins

Del

C

V

B

N

M

,

.

/

lt

rt

‘

ENTER

X X X X X X X X

RT21370043

37-

6

37 - ЗАМКИ ДВЕРЕЙ

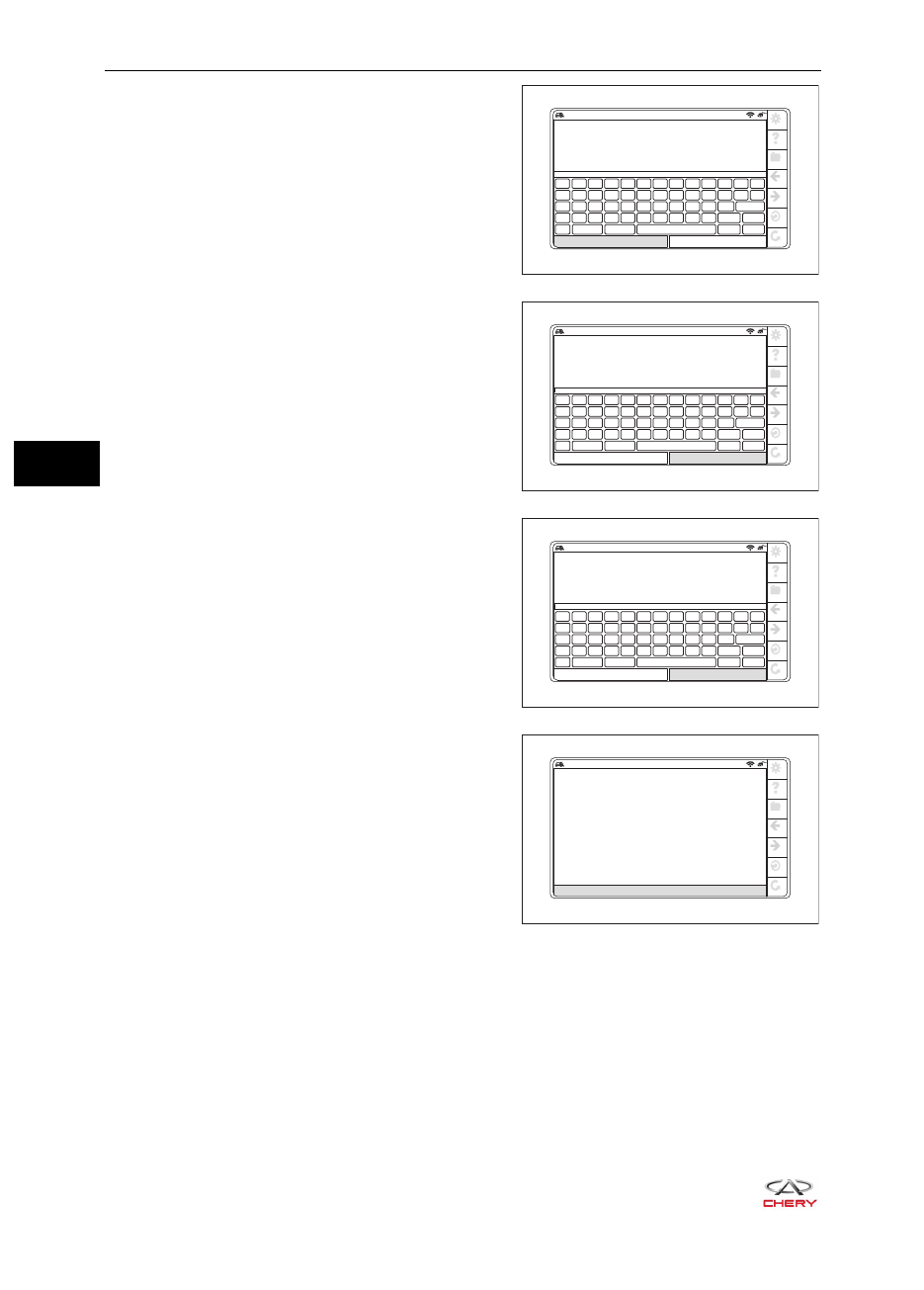

После отображения на экране [Input]



•

(Ввод) сообщения «Please enter again»
(Пожалуйста, повторите ввод) снова
введите ПИН-код и нажмите OK.

После отображения на экране сообщения



•

«Please Input Repair Shop Code. The length is
10 digits from 0 to 9, A-Z, a-z» (Пожалуйста,
введите код станции технического
обслуживания. Код состоит из 10 знаков
с цифрами от 0 до 9, буквами A-Z, a-z)
нажмите «Cancel» (Отмена).

После отображения на экране сообщения



•

«Please Input programming. The length is 8
digits from 0 to 9» (Пожалуйста, введите
запись. Код состоит из 8 цифр от 0 до 9)
нажмите «Cancel» (Отмена).

После отображения на экране «Succeeded



•

to add new key!» (Перейти к добавлению
нового ключа!)

Программирование ключа завершено.



•

d.   Охранная система имеет 6 режимов работы (без «интеллектуальной» системы отпирания и

запуска двигателя): Режим запирания

Режим запирания происходит при соблюдении следующих условий:



•

Ключ вынут из замка зажигания.



–

Закрыты все двери, капот двигателя и дверь багажного отделения.



–

Все двери заперты с помощью кнопки запирания на пульте дистанционного



–

управления.

Input

Please enter again.

1

2

3

4

5

6

7

8

9

0

-

=

bs

Q

W

E

R

T

Y

U

I

O

P

[

]

\

A

S

D

F

G

H

J

K

L

;

Z

`

X

Tab

Caps

OK

Cancel

Space

Ins

Del

C

V

B

N

M

,

.

/

lt

rt

‘

ENTER

X X X X X X X X

RT21370044

Input

Please Input Repair Shop Code.

The length is 10 digits from 0 to 9. A~z. a~z

1

2

3

4

5

6

7

8

9

0

-

=

bs

Q

W

E

R

T

Y

U

I

O

P

[

]

\

A

S

D

F

G

H

J

K

L

;

Z

`

X

Tab

Caps

OK

Cancel

Space

Ins

Del

C

V

B

N

M

,

.

/

lt

rt

‘

ENTER

RT21370045

Input

Please Input programming.

The length is 8 digits from 0 to 9

1

2

3

4

5

6

7

8

9

0

-

=

bs

Q

W

E

R

T

Y

U

I

O

P

[

]

\

A

S

D

F

G

H

J

K

L

;

Z

`

X

Tab

Caps

OK

Cancel

Space

Ins

Del

C

V

B

N

M

,

.

/

lt

rt

‘

ENTER

RT21370046

Key match

Succeeded to add new key!

OK

RT21370047

37-

7

37 - ЗАМКИ ДВЕРЕЙ

Если автомобиль переходит в режим запирания, произойдет следующее:



•

 Указатели поворота мигнут один раз, один раз сработает сирена охранной системы,



–

а индикатор охранной системы на обивке передней левой двери будет мигать в
нормальном режиме, что указывает на включение режима запирания.
Если в режиме запирания в течение 30 секунд после отпирания замков дверей с



–

помощью пульта дистанционного управления не будет открыта ни одна дверь, то все
двери снова будут автоматически заперты.



Режим отказа запирания

Система войдет в режим отказа запирания при следующих условиях и произойдет



•

следующее:

Если любая дверь не будет закрыта полностью, то указатели поворота мигнут дважды,



–

а сирена охранной системы не сработает.
Если капот двигателя не будет закрыт полностью, то указатели поворота мигнут



–

дважды, двери будут заперты, а сирена охранной системы не сработает.
Если дверь багажного отделения не будет закрыта полностью, то указатели поворота



–

мигнут дважды, двери будут заперты, а сирена охранной системы не сработает.



Режим отключения запирания

В режиме запирания режим запирания всего автомобиля будет отключен при



•

следующих условиях:

Нажата кнопка отпирания на пульте дистанционного управления.



–
В режиме отключения запирания произойдет следующее (посредством пульта



•

дистанционного управления):

Все двери отперты.



–

Указатели поворота мигнут два раза, сирена охранной системы не подаст звуковой



–

сигнал и индикатор охранной системы прекратит мигать.
Если в течение 30 секунд после отпирания дверей с помощью пульта дистанционного



–

управления не будет выполнено ни одного действия (открывание двери, поворот
ключа или открывание капота двигателя и двери багажного отделения), то автомобиль
вернется в режим запирания.

Если в течение 30 секунд после отпирания дверей с помощью пульта дистанционного



•

управления происходят перечисленные ниже действия, то автомобиль не вернется в
состояние запирания и двери не будут заперты автоматически:

Включено зажигание.



–

Открыта любая дверь.



–

Открыт капот двигателя.



–

Открыта дверь багажного отделения.



–

 Режим

тревоги

Если автомобиль находится в режиме запирания, то сигнал тревоги будет включен при



•

следующих условиях:

Вручную открыта любая дверь, капот двигателя и дверь багажного отделения.



–

Включено зажигание.



–
Если автомобиль переходит в режим тревоги, произойдет следующее:



•

После включения режима тревоги в течение 25 секунд мигают указатели поворота и



–

звучит сирена охранной системы. После перерыва длительностью 5 секунды этот цикл
начнется снова. Такой процесс будет повторен 3 раз. Одновременно сигнализатор
охранной системы будет быстро мигать, указывая на то, что система не находится
в режиме охраны. Если во время этого цикла все двери/капот двигателя полностью
закрыты или замок зажигания переведен в положение OFF, то указатели поворота
прекратят мигать и все двери будут снова заперты автоматически через 5 секунд.
В этот момент работа охранной системы автомобиля будет возобновлена.



Режим отключения тревоги

Для отключения режима тревоги следует выполнить следующие действия:



•

Нажать кнопку отпирания на пульте дистанционного управления.



–



Режим открывания двери багажного отделения

Если в режиме отпирания нажимать кнопку отпирания двери багажного отделения на



•

пульте дистанционного управления дольше 1,5 секунд, то указатели поворота будут
включены в течение 1 секунды. Если в течение 30 секунд после этого нажать кнопку
