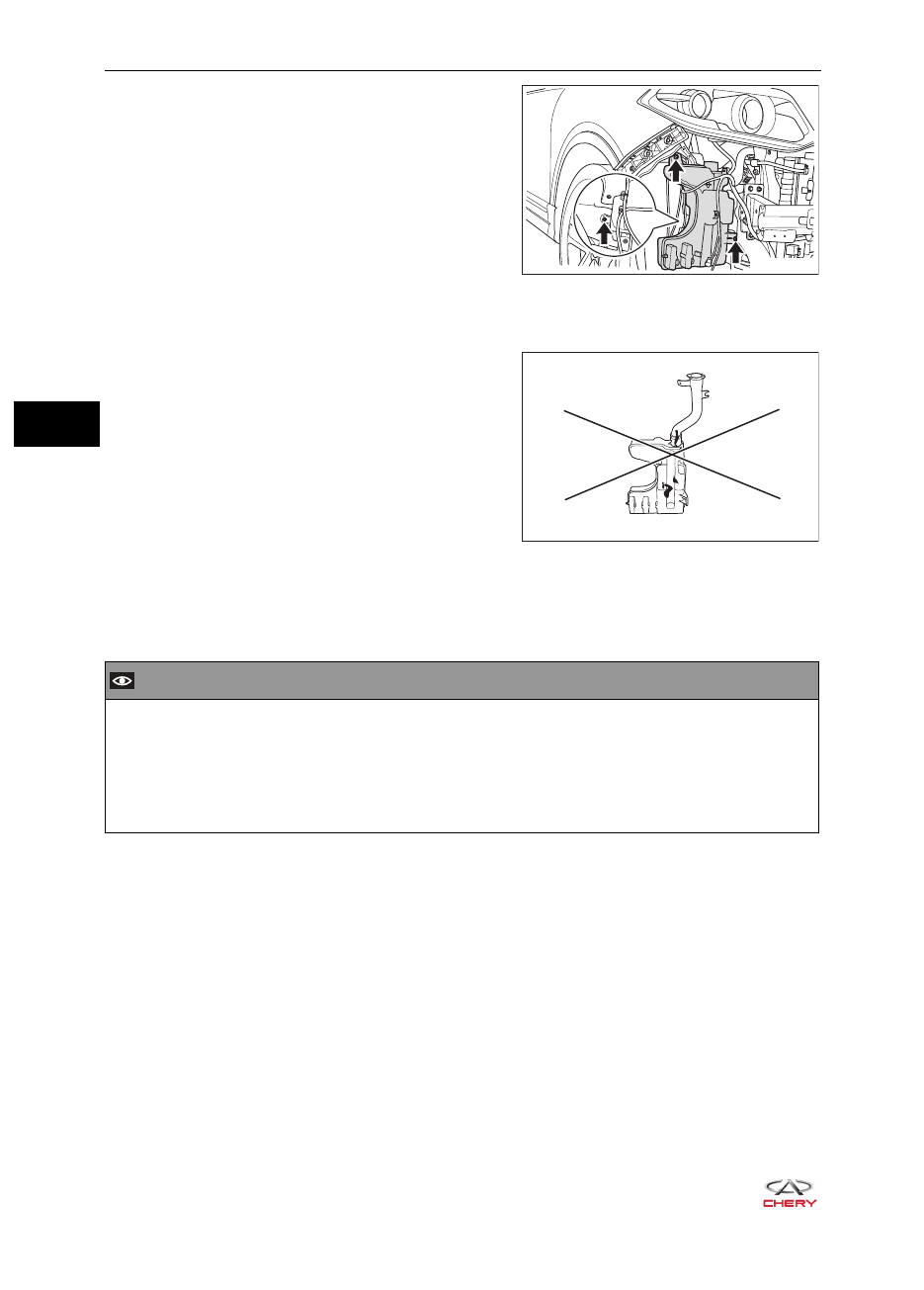

36-

40

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

c.   Отверните 3 болта крепления (указаны

стрелкой) бачка для жидкости омывателя и
снимите его.
(Момент затяжки: 7 ± 1 Н·м)

Проверка

1.   Проверьте бачок для жидкости омывателя.

a.   Проверьте, нет ли утечек, деформации или

повреждения бачка для жидкости омывателя.
При необходимости замените бачок для жид-
кости омывателя.

b.   Проверьте, не загрязнены ли внутренняя и

наружная поверхность бачка для жидкости
омывателя. Удалите загрязнения или при не-
обходимости замените бачок для жидкости
омывателя.

c.   Проверьте целостность втулки. При необходи-

мости замените втулку.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить компоненты при установке бачка



•

для жидкости омывателя.
При установке бачка для жидкости омывателя затягивайте болты крепления указанным момен-



•

том.
При установке бачка для жидкости омывателя установите на место трубку для жидкости омыва-



•

теля.

RT21360310

RT21360320

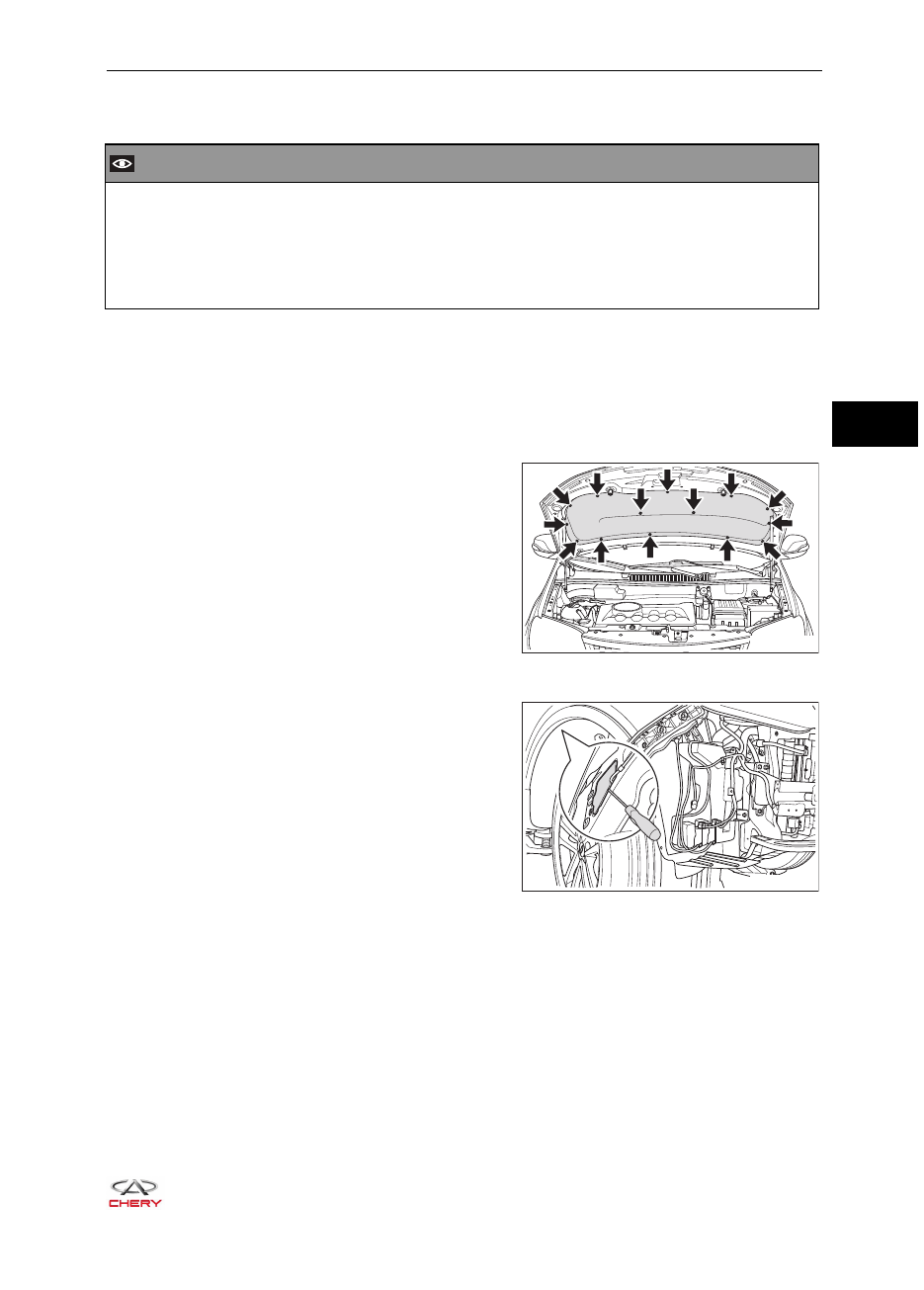

36-

41

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Магистраль для жидкости омывателя

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии трубки для жидкости омывателя требуется наде-



•

вать средства защиты для обеспечения безопасности.
При снятии трубки для жидкости омывателя следует приложить соответствующее усилие. Не



•

следует действовать грубо.
При снятии трубки для жидкости омывателя следует исключить повреждение лакокрасочного



•

покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите передний бампер в сборе (см. с. 48-11).
4.   Снимите подкрылок арки переднего колеса (см. с. 48-24).
5.   Снимите распылитель омывателя ветрового стекла (см. с. 36-29).
6.   Снимите шумоизолирующую панель капота.

a.   Снимите фиксаторы (указаны стрелкой)

шумоизолирующей панели капота и снимите
шумоизолирующую панель капота.

7.   Снимите защитный кожух.

a.   С помощью отвертки, обернутой защитной

лентой, отсоедините защелки на защитном
кожухе и снимите его.

RT21470050

RT21360340

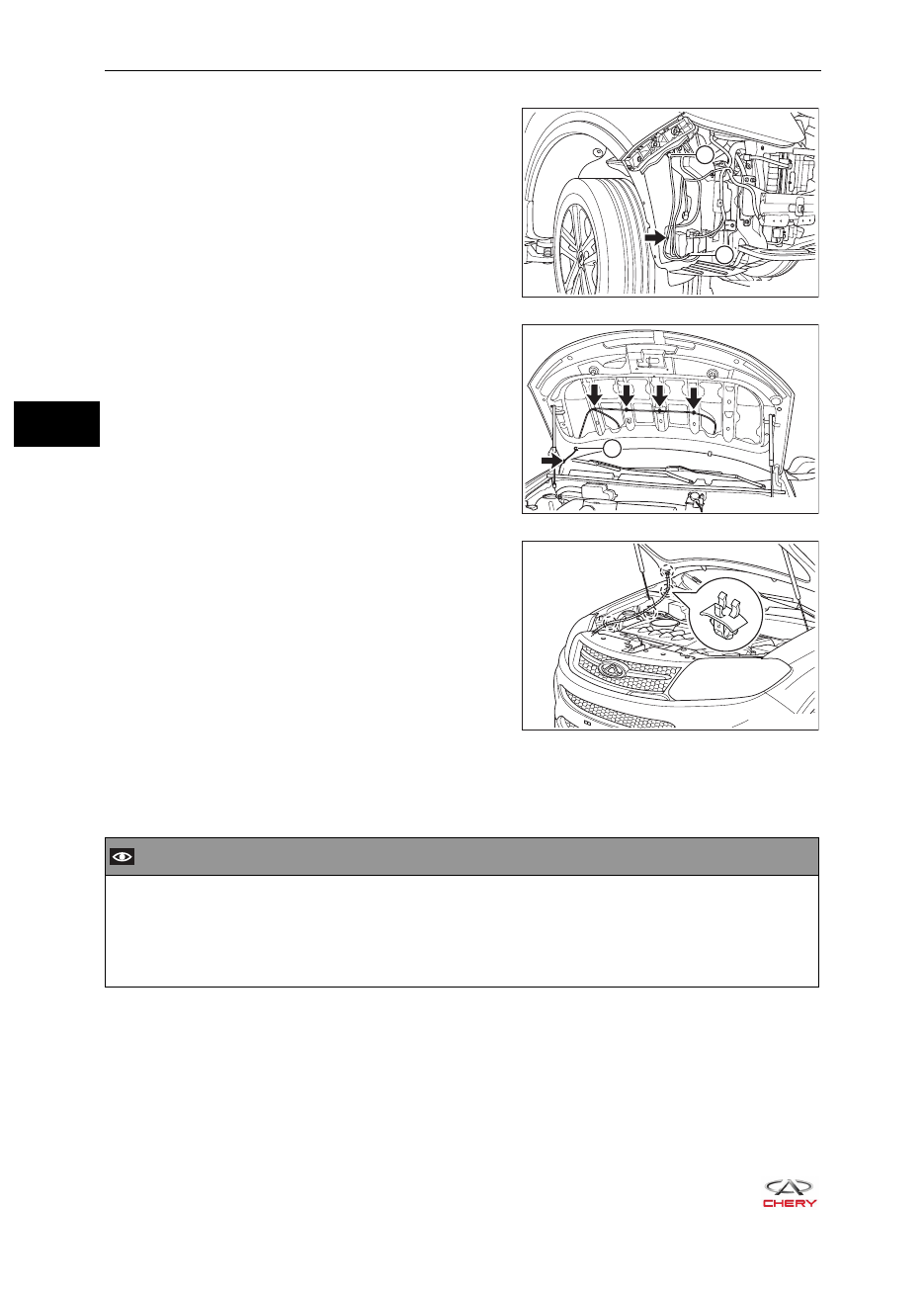

36-

42

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

8.   Снимите трубку для жидкости омывателя.

a.   Разъедините соединение (1) трубки для

жидкости омывателя и омыватель ветрового
стекла.

b.   Извлеките трубку для жидкости омывателя

(указана стрелкой) из углубления на бачке для
жидкости омывателя.

c.   С помощью отвертки, обернутой защитной

лентой, снимите резиновую втулку (2).

d.   С помощью отвертки, обернутой защитной

лентой, снимите резиновую втулку (1).

e.   Извлеките шланг омывателя из зажимов (ука-

заны стрелкой).

f.   Снимите трубку для жидкости омывателя с за-

жимов.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить компоненты при установке трубки



•

для жидкости омывателя.
При установке трубки для жидкости омывателя установите на место трубку для жидкости омы-



•

вателя.
После установки трубки для жидкости омывателя проверьте работу омывателя.



•

1

2

RT21360330

1

RT21470051

RT21360350

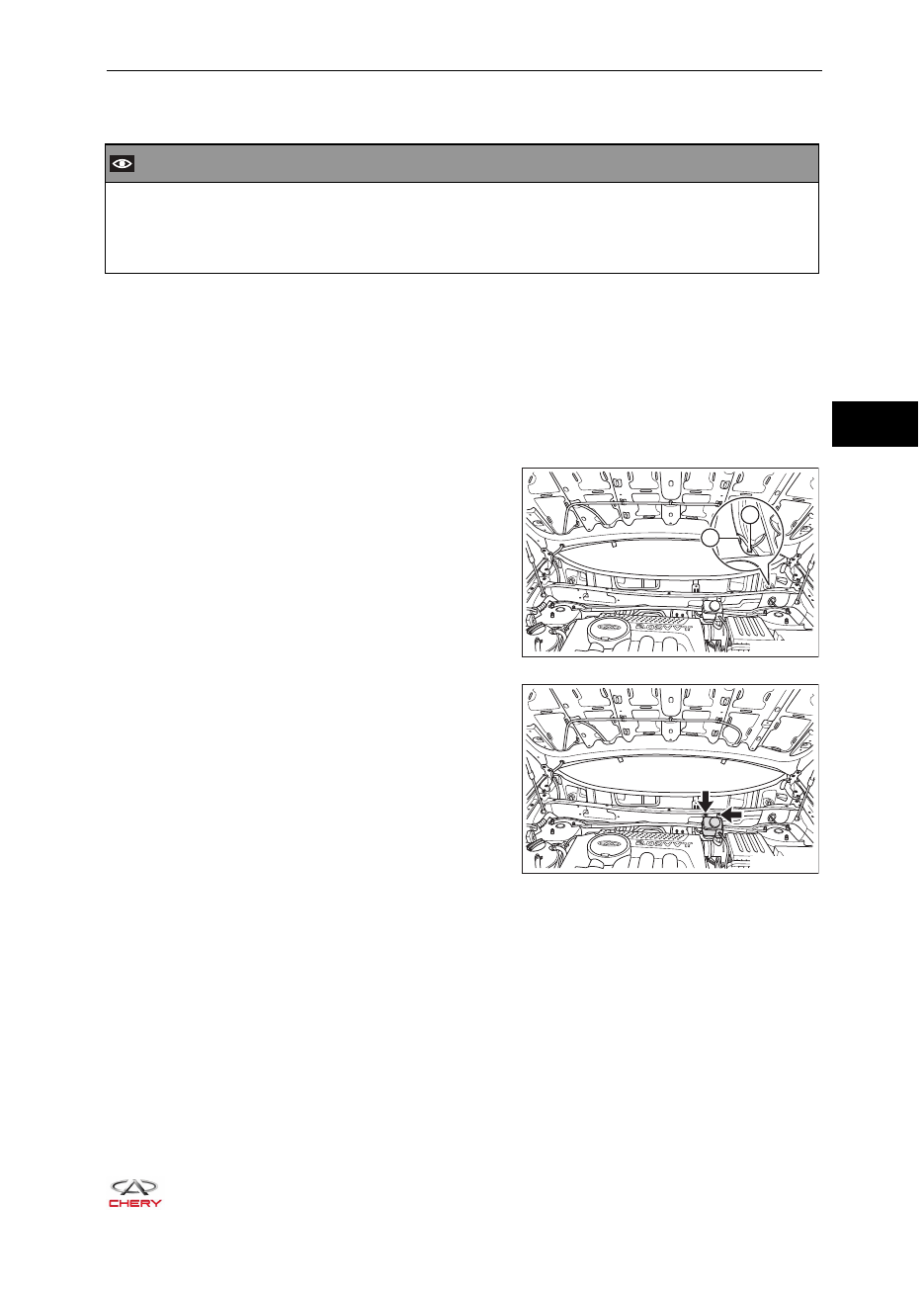

36-

43

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Усилитель передней кромки водоотводящего короба

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии усилителя передней кромки водоотводящего



•

короба требуется надевать средства защиты для обеспечения безопасности.
При снятии усилителя передней кромки водоотводящего короба следует исключить поврежде-



•

ние лакокрасочного покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите рычаги очистителя ветрового стекла (см. с. 36-24).
4.   Снимите нижнюю накладку ветрового стекла (см. с. 48-39).
5.   Снимите моторедуктор очистителя ветрового стекла (см. с. 36-26).
6.   Снимите блок управления двигателем (ECM) (см. с. 06-256).
7.   Снимите блок TCU (см. с. 18-129).
8.   Снимите усилитель передней кромки водоотводящего короба.

a.   С помощью отвертки, обернутой защитной

лентой, снимите резиновую втулку (1) и фикса-
тор (2).

b.   Отверните 2 гайки крепления (указаны

стрелкой) бачка для тормозной жидкости и
снимите его.
(Момент затяжки: 9 ± 1 Н·м)

RT21360370

1

2

RT21360360
