36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить другие компоненты при установке



•

рычага очистителя заднего стекла.
При установке рычага очистителя ветрового стекла следует затягивать гайки крепления указан-



•

ным моментом.
После установки проверьте работу рычага очистителя заднего стекла.



•

36-

33

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

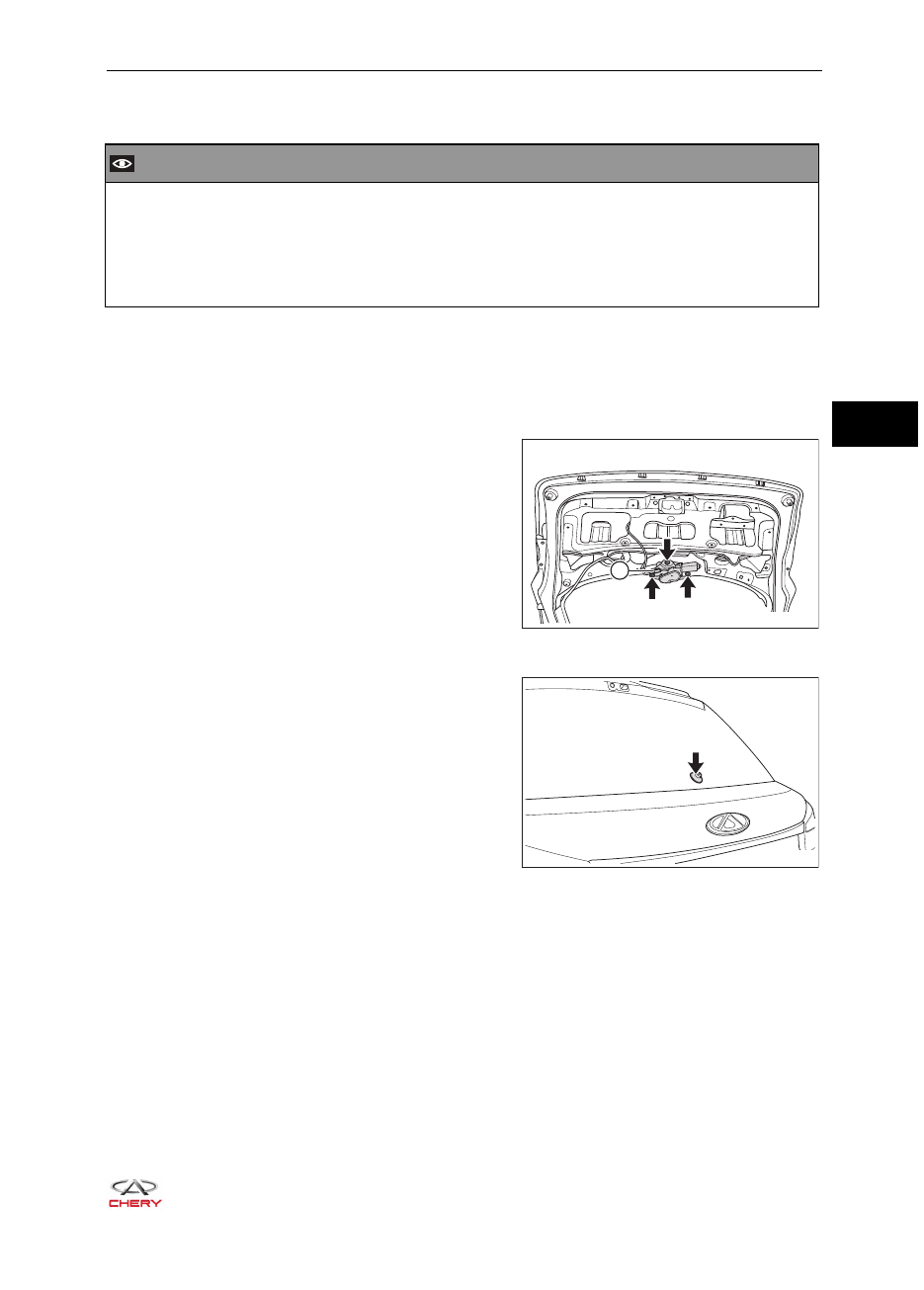

Моторедуктор очистителя заднего стекла

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии моторедуктора очистителя заднего стекла требу-



•

ется надевать средства защиты для обеспечения безопасности.
При снятии моторедуктора очистителя заднего стекла следует приложить соответствующее



•

усилие. Не следует действовать грубо.
При снятии моторедуктора очистителя заднего стекла следует исключить повреждение лако-



•

красочного покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите рычаг очистителя заднего стекла (см. с. 36-31).
4.   Снимите обивку двери багажного отделения (см. с. 47-47).
5.   Снимите моторедуктор очистителя заднего стекла.

a.   Отсоедините разъем моторедуктора очистите-

ля заднего стекла (1).

b.   Отверните 3 болта крепления (указаны стрел-

кой) моторедуктора очистителя заднего стекла.
(Момент затяжки: 10 ± 1 N·m)

c.   Снимите моторедуктор очистителя заднего

стекла.

d.   С помощью отвертки, обернутой защитной

лентой, извлеките втулку (указана стрелкой).

1

RT21360200

RT21360210

36-

34

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

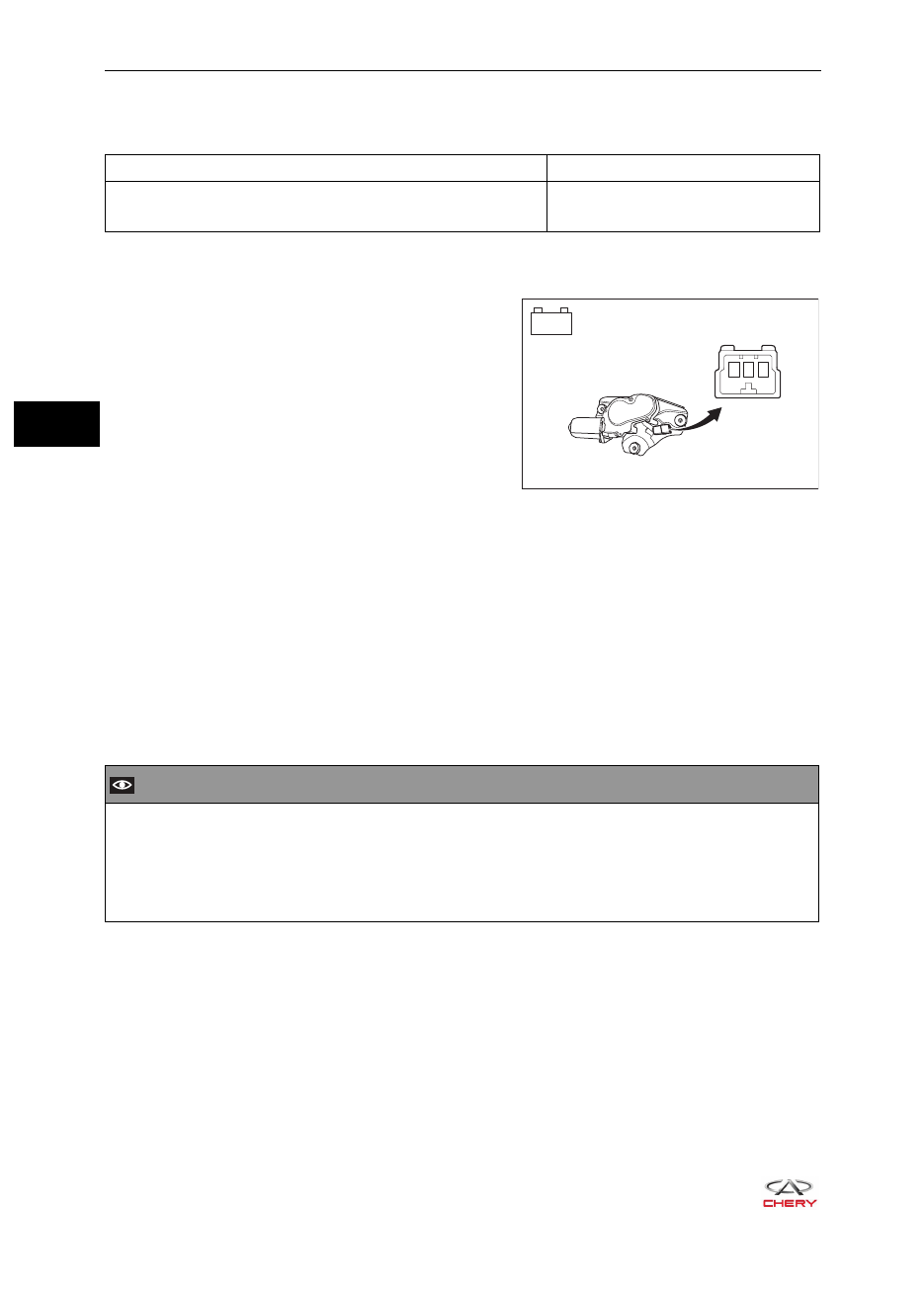

Проверка

1.   Проверьте моторедуктор очистителя заднего стекла.

a.   Проверьте работу моторедуктора очистителя заднего стекла.

Условия измерения

Условия проверки

«Положительный» (+) вывод аккумуляторной батареи

→

Контакт 3

«Отрицательный» вывод аккумуляторной батареи (-)

→

 Контакт 1

Моторедуктор работает нормально



Если результат не соответствует указанному, то замените моторедуктор очистителя задне-
го стекла.

b.   Проверьте функцию автоматического возврата в исходное состояние.

Свяжите «положительный» (+) вывод акку-



•

муляторной батареи с контактом 3, а «отри-
цательный» (-) вывод с контактом 2, чтобы
моторедуктор заработал снова. При работа-
ющем моторедукторе отсоедините «отрица-
тельный» (-) вывод аккумуляторной батареи,
чтобы остановить моторедуктор очистителя
заднего стекла в любом положении, кроме
положения автоматической остановки.
Свяжите «положительный» (+) вывод



•

аккумуляторной батареи с контактом 3, а
«отрицательный» (-) вывод с контактом 2,
чтобы моторедуктор заработал снова.

Проверьте, что моторедуктор может автоматически возвращаться в исходное состояние.



•

OK: Моторедуктор может автоматически возвращаться в исходное состояние.
Если результат не соответствует указанному, то замените моторедуктор очистителя за-
днего стекла.

2.   Проверьте, нет ли разрушения, деформации или повреждения втулки. При необходимости, за-

мените втулку.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить другие компоненты при установке



•

моторедуктора очистителя заднего стекла.
При установке моторедуктора очистителя заднего стекла затяните болты крепления указанным



•

моментом.
После установки моторедуктора очистителя заднего стекла проверьте его работу.



•

1 2 3

-

+

RT21360221

36-

35

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

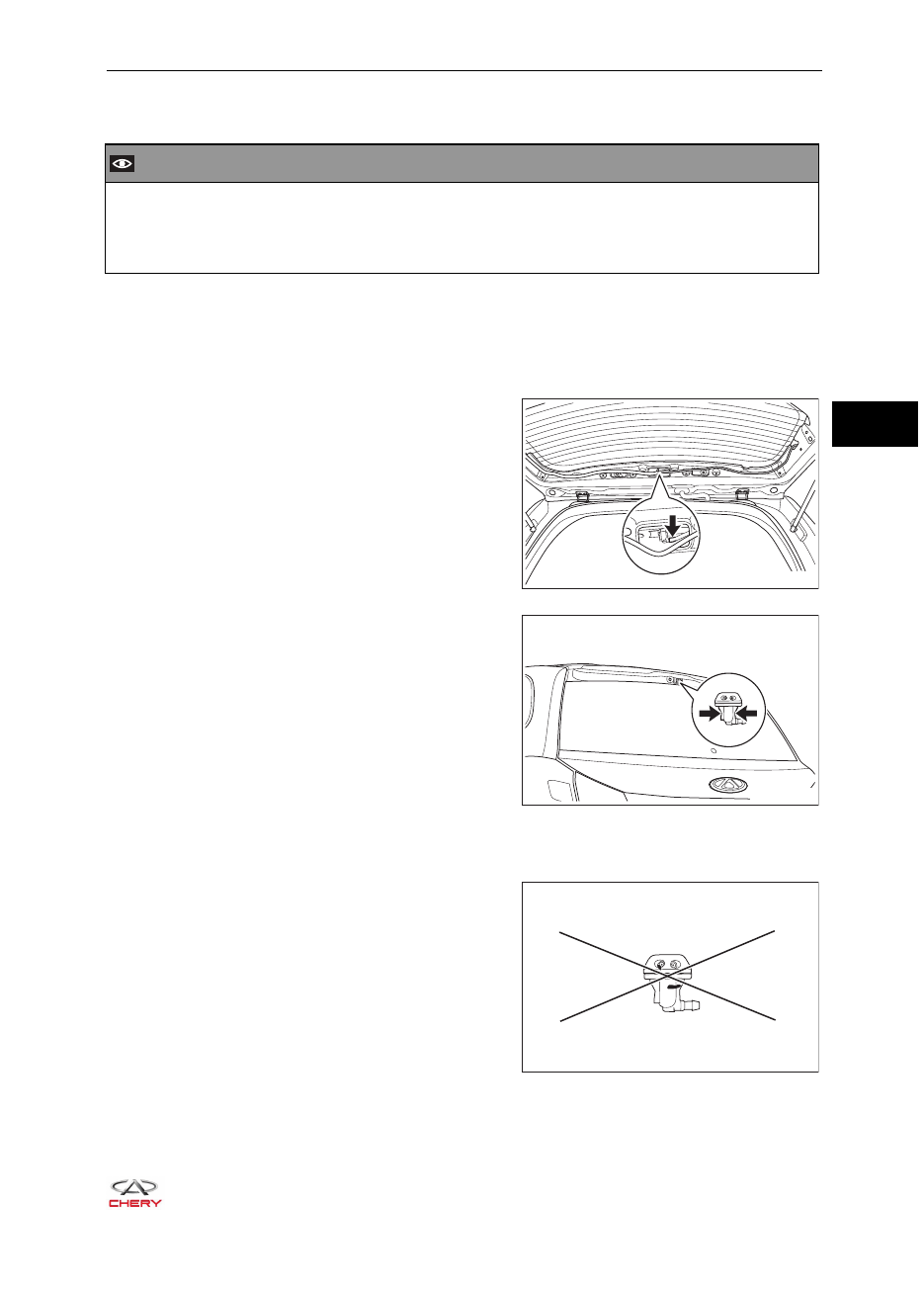

Распылитель омывателя заднего стекла

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии распылителя омывателя заднего стекла требует-



•

ся надевать средства защиты для обеспечения безопасности.
При снятии распылителя омывателя заднего стекла следует приложить соответствующее уси-



•

лие. Не следует действовать грубо.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите обивку двери багажного отделения (см. с. 47-47).
4.   Снимите задний спойлер в сборе (см. с. 48-43).
5.   Снимите распылитель омывателя заднего стекла.

a.   Отсоедините штуцер (указан стрелкой) распы-

лителя омывателя заднего стекла и трубки для
подачи жидкости.

b.   Сожмите защелки (указаны стрелкой) распы-

лителя омывателя заднего стекла, как показа-
но на рисунке, и снимите распылитель омыва-
теля заднего стекла.

Проверка

1.   Проверьте распылитель омывателя заднего стекла.

a.   Проверьте распылитель омывателя заднего

стекла на засорение, деформацию или по-
вреждение. При необходимости замените рас-
пылитель омывателя заднего стекла.
