36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Рычаг очистителя ветрового стекла

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии рычага очистителя ветрового стекла требуется



•

надевать средства защиты для обеспечения безопасности.
При снятии рычага очистителя ветрового стекла следует приложить соответствующее усилие.



•

Не следует действовать грубо.
Будьте осторожны, чтобы при снятии рычага очистителя ветрового стекла не поцарапать ветро-



•

вое стекло.

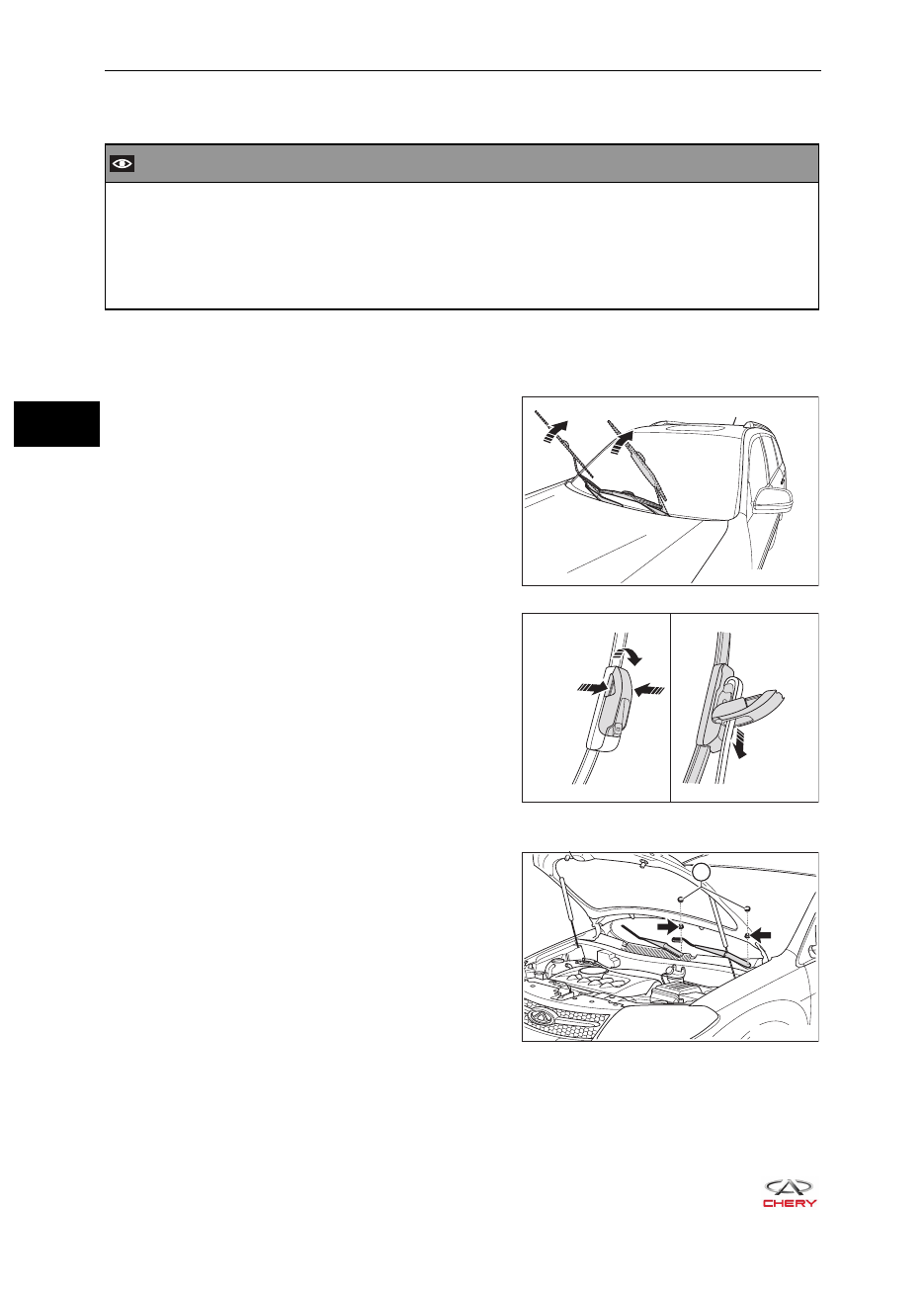

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите щетку очистителя ветрового стекла.

a.   Поднимите рычаг очистителя ветрового стекла

в направлении стрелки, как показано на рисун-
ке.

b.   Потяните щетку с рычага очистителя ветрово-

го стекла в направлении стрелки, как показано
на рисунке.

4.   Снимите рычаг очистителя ветрового стекла.

a.   С помощью отвертки, обернутой защитной

лентой, снимите колпачки гаек крепления ры-
чагов очистителя ветрового стекла (1).

b.   Отверните 2 гайки крепления (arrow) рычагов

очистителя ветрового стекла и снимите рыча-
ги очистителя ветрового стекла.
(Момент затяжки: 18 ± 2 Н·м)

RT21360050

RT21360060

RT21360070

1

36-

25

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить другие компоненты при установке



•

рычага очистителя ветрового стекла.
При установке рычагов очистителя ветрового стекла следует затягивать гайки крепления ука-



•

занным моментом.
После установки проверьте работу рычагов очистителя ветрового стекла.



•

К СВЕДЕНИЮ:

Всегда при установке рычагов очистителя ветрового



•

стекла следует отрегулировать их положение.

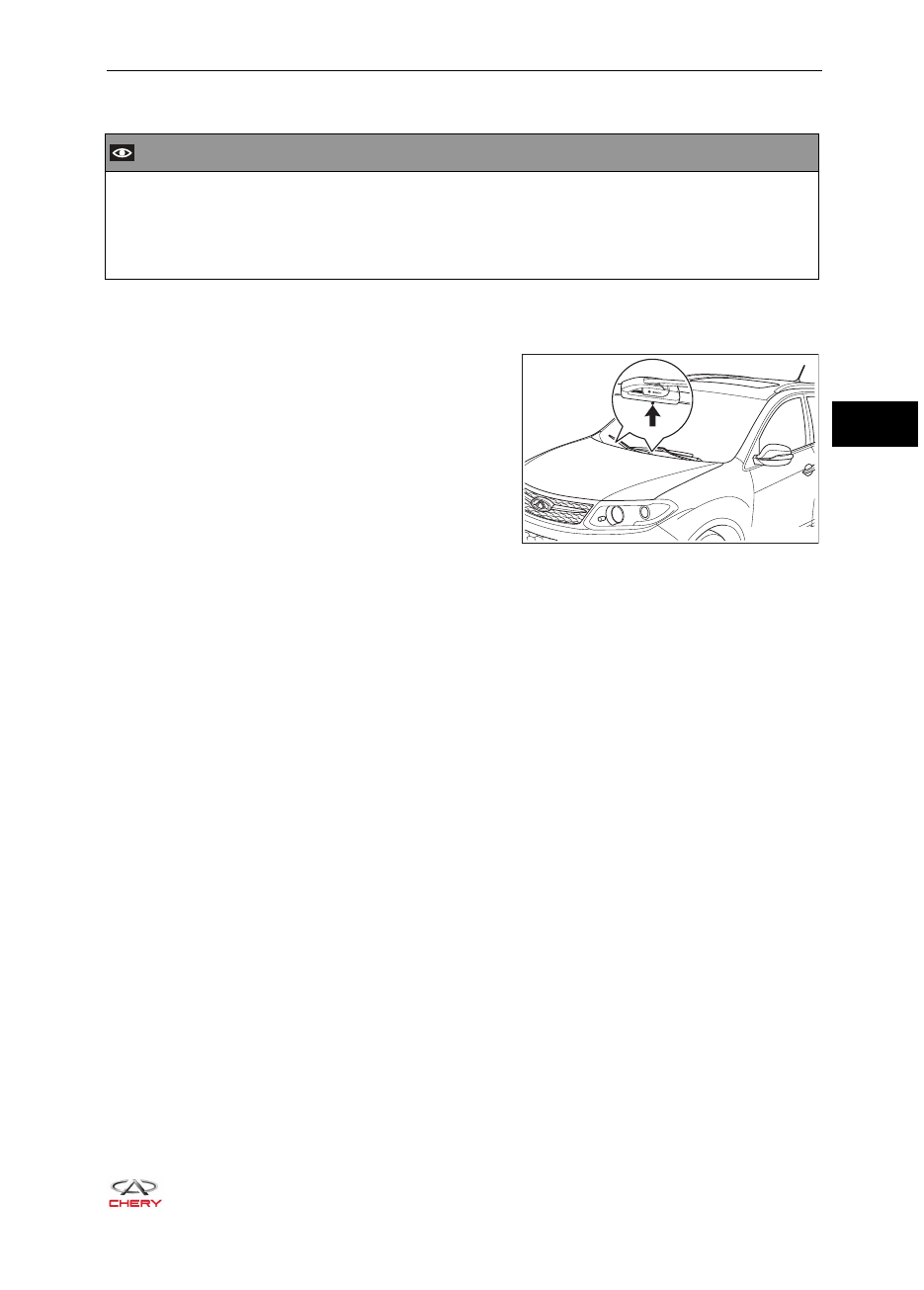

При сборке обратите внимание на опорную точку для



•

очистителя на ветровом стекле. Щетка очистителя
должна быть прижата у опорной точки, как показано
на рисунке.

RT21360080

36-

26

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Моторедуктор очистителя ветрового стекла

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии моторедуктора очистителя ветрового стекла тре-



•

буется надевать средства защиты для обеспечения безопасности.
При снятии моторедуктора очистителя ветрового стекла следует приложить соответствующее



•

усилие. Не следует действовать грубо.
При снятии моторедуктора очистителя ветрового стекла следует исключить повреждение лако-



•

красочного покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите рычаги очистителя ветрового стекла (см. с. 36-24).
4.   Снимите нижнюю накладку ветрового стекла (см. с. 48-39).

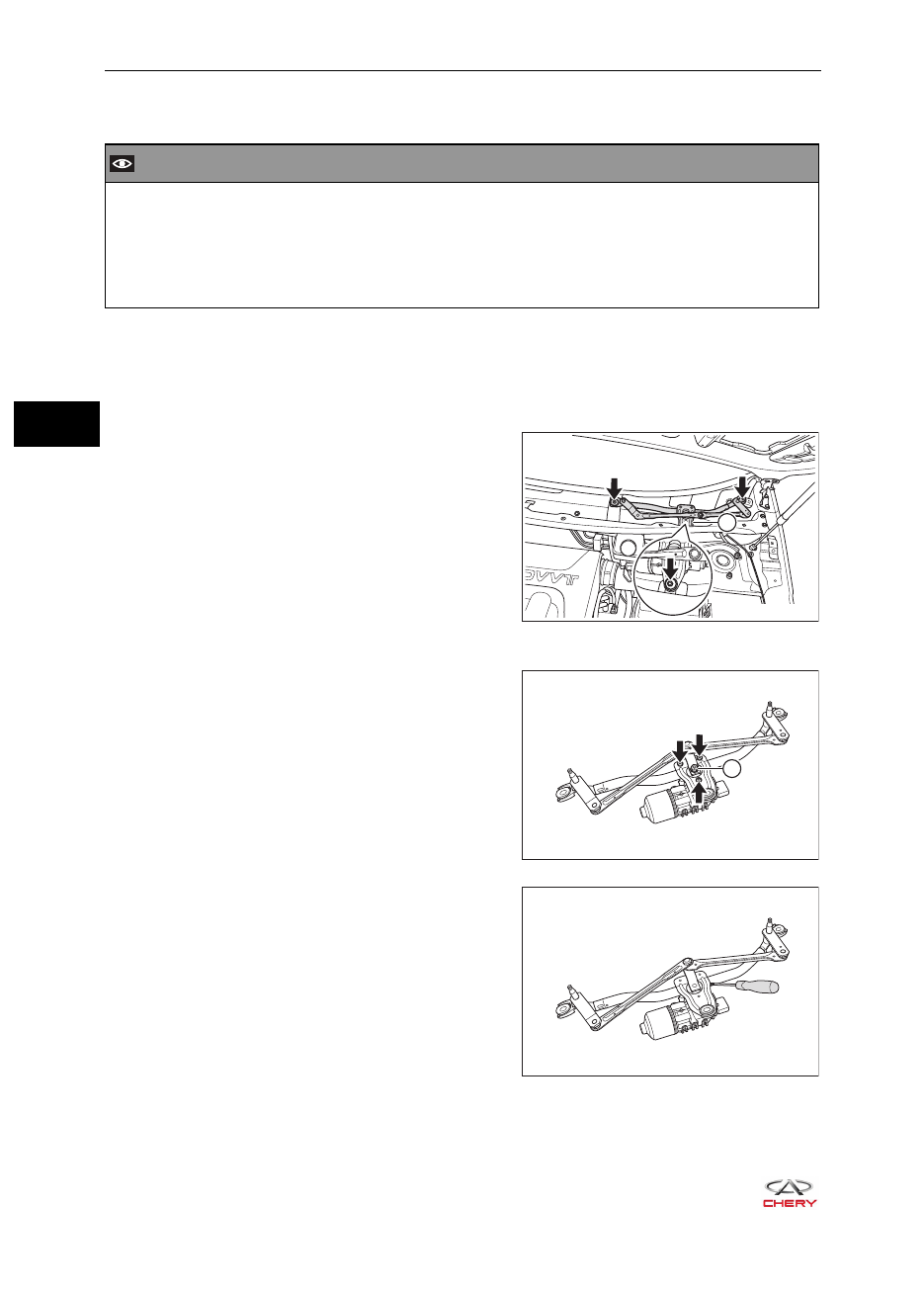

5.   Снимите моторедуктор и тяги привода очистителя ветрового стекла.

a.   Отсоедините разъем (1) моторедуктора и тяг

привода очистителя.

b.   Отверните 3 болта крепления (указаны стрел-

кой) моторедуктора и тяг привода очистителя.
(Момент затяжки: 10 ± 1 Н·м)

c.   Снимите моторедуктор и тяги привода очисти-

теля ветрового стекла.

6.   Снимите моторедуктор очистителя ветрового

стекла.

a.   Отверните 3 болта крепления (указаны стрел-

кой) моторедуктора очистителя ветрового
стекла.
(Момент затяжки: 10 ± 1 Н·м)

b.   Отверните гайку крепления (1) моторедуктора

очистителя ветрового стекла.
(Момент затяжки: 10 ± 1 Н·м)

c.   С помощью отвертки, обернутой защитной

лентой, отделите моторедуктор очистителя
ветрового стекла от тяги привода очистителя.

1

RT21360090

1

RT21360100

RT21360101

36-

27

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Проверка

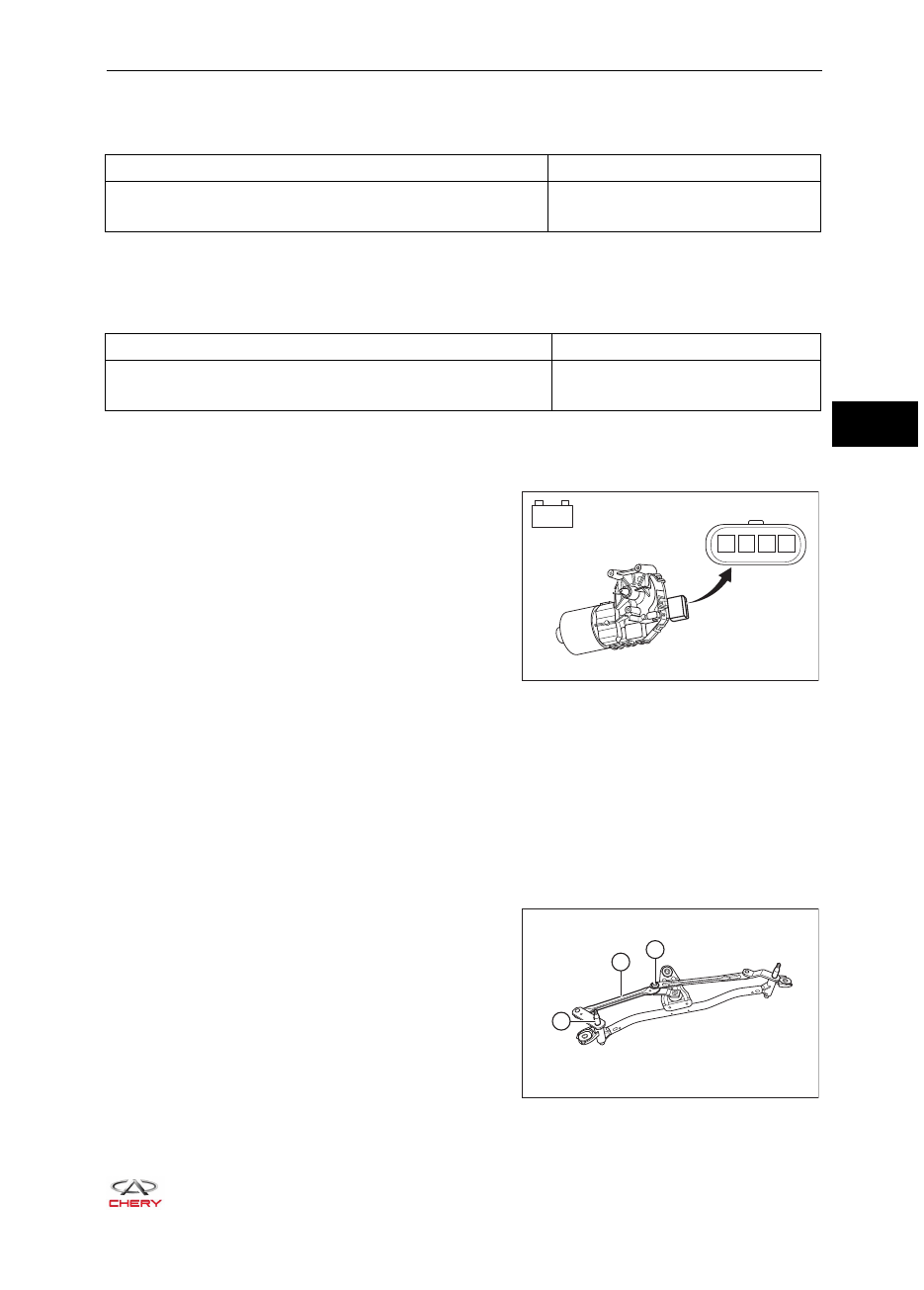

1.   Проверьте моторедуктор очистителя ветрового стекла.

a.   Проверьте работу при положении LO переключателя.

Условия измерения

Условия проверки

«Положительный» (+) вывод аккумуляторной батареи → Контакт 2

«Отрицательный» вывод аккумуляторной батареи (-) → Контакт 4

Работа моторедуктора

с низкой частотой

Если результат не соответствует указанному, то замените моторедуктор очистителя ветрового стек-
ла.

b.   Проверьте работу при положении HI переключателя.

Условия измерения

Условия проверки

«Положительный» (+) вывод аккумуляторной батареи → Контакт 1

«Отрицательный» вывод аккумуляторной батареи (-) → Контакт 4

Работа моторедуктора

с высокой частотой



Если результат не соответствует указанному, то замените моторедуктор очистителя ветрового
стекла.

c.   Проверьте функцию автоматического возврата в исходное состояние.

Соедините «положительный» (+) вывод



•

аккумуляторной батареи с контактом 1 или 2,
а «отрицательный» (-) вывод с контактом  4.  .
Когда моторедуктор работает с низкой (LO)
или высокой (HI) частотой, отсоедините
«положительный» (+) вывод аккумуляторной
батареи, чтобы остановить моторедуктор в
любом положении, кроме исходного.
Соедините контакты 2 и 3 с проводом,



•

используя другой провод, извлеченный
из провода между контактами 2 и 3, чтобы
соединиться с «положительным» (+) выводом аккумуляторной батареи, и соедините
«отрицательный» (-) вывод аккумуляторной батареи с контактом 4, чтобы перевести
моторедуктор в исходное положение при работе с низкой частотой.
Проверьте, может ли моторедуктор остановиться автоматически после возвращения в



•

исходное положение.



OK: Моторедуктор останавливается автоматически в исходном положении. Это ука-
зывает на то, что моторедуктор может возвращаться в исходное положение автома-
тически.



Если результат не соответствует указанному, то замените моторедуктор очистителя ветро-
вого стекла.

2.   Проверьте тягу привода очистителя.

a.   Проверьте вал привода (1) на слабую затяжку

или выпадение, тягу (2) на деформацию или
поломку, а втулку вала (3) на заедание. При
необходимости замените тягу привода очисти-
теля.

RT21360110

-

+

1 2 3 4

1

2

3
