Chery Tiggo 5 (T21). Руководство по ремонту - часть 398

       35

35-44

OK

5

Подтвердите диагностические коды

a.  Надежно присоедините все отсоединенные разъемы.

b.  Присоедините «отрицательный» провод аккумуляторной батареи.

c. Включите

зажигание.

d.  Используйте диагностический тестер X-431 3G с последней версией программного обеспечения

для записи и удаления диагностических кодов, записанных в блоке управления системами кузо-
ва (BCM).

e.  Поверните замок зажигания в положение LOCK и подождите несколько минут.

f.  Поверните замок зажигания в положение ON.

g.  Снова используйте диагностический тестер X-431 3G для считывания диагностических кодов, за-

писанных в блоке управления оборудованием кузова (BCM).

Результат проверки

Обратитесь к

Записаны диагностические коды B100211,

B100213 и B100219

Неисправность

Диагностический код не выводится

OK

НЕИСПРАВНОСТЬ



Замените бок управления системами
кузова (BCM)

OK

Система исправна

  35

35-45

Диагностический код

B100311

Короткое замыкание на «массу» выходной цепи
управления левыми стояночными фонарями

Диагностический код

B100313

Обрыв выходной цепи управления левыми стоя-
ночными фонарями

Диагностический код

B100319

Сила тока в выходной цепи управления левыми
стояночными фонарями выше предельного значе-
ния

       35

35-46

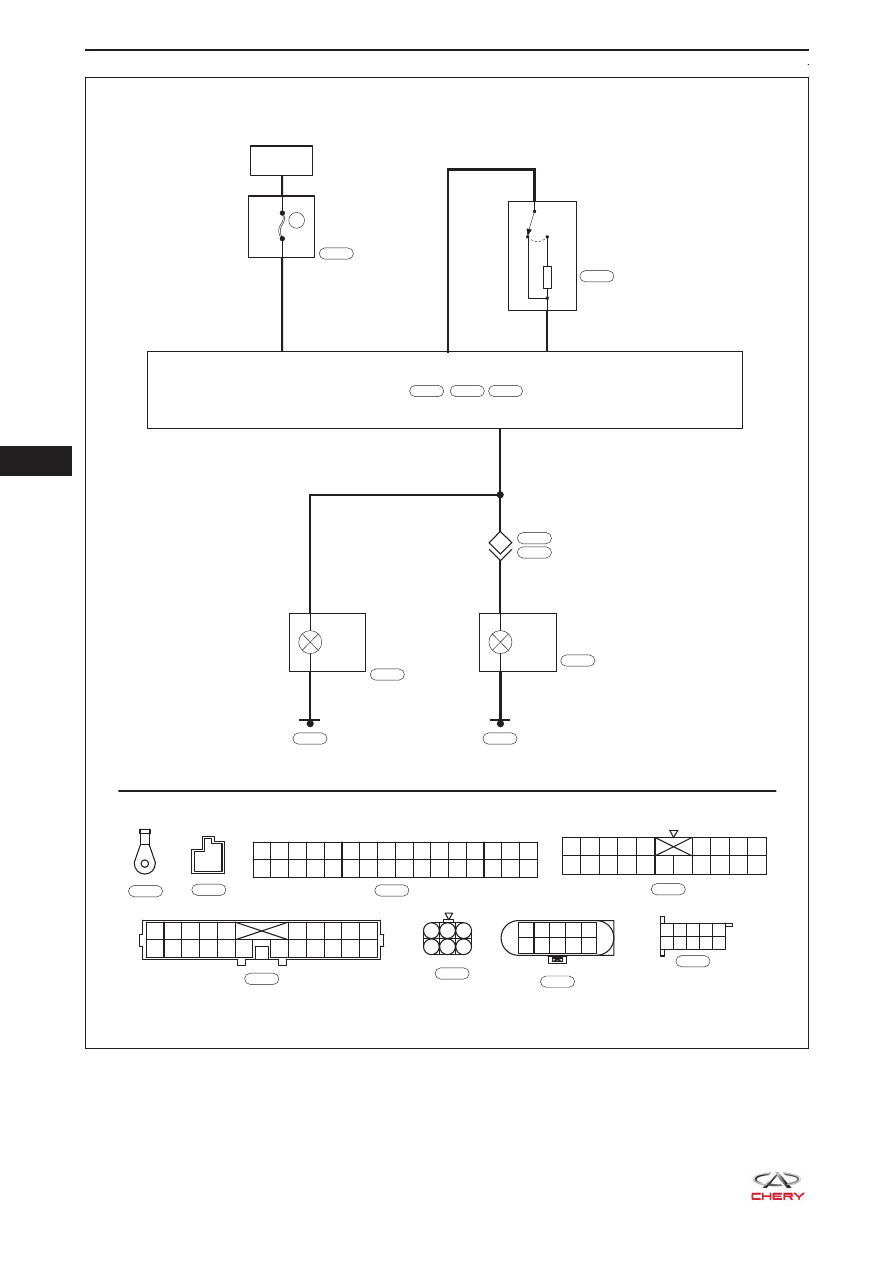

ET21350170

B-022

E-058

E-072

B-043

I-005

E1

3

1

2

3

4

5

11

12

13

14

15

6

7

8

9

10

22 21 20 19 18 17

16

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

E-061

W

E-072

W

B-043

1

2

3

4

5

6

B

B-021

W

B-048

B

E-056

9

7

5

3

1

10 8

6

4

2

R

E1

60A

MF03

3

WY

WY

WY

C7

8

6

1

1

16

B

B

E-061

B-048
E-070

B-021

E-056

1

2

3

4

5

6

7

8

9

10

A32

A31

A30

A29

A28

A16

A15

A14

A13

A12

A11

A10

A9

A8

A7

A6

A5

A4

A3

A2

A1

A27

A26

A25

A24

A23

A22

A21

A20

A19

A18

A17

L

I-005

B

I-011

A32

8

A10

2

B

L

220

OFF

PARK

I-011

Блок BCM

АККУМУЛЯТОР1

НАЯ БАТАРЕЯ

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

ПЕРЕКЛЮЧАТЕЛЬ
НАРУЖНЫХ
ОСВЕТИТЕЛЬНЫХ
ПРИБОРОВ

ГАБАРИТ1
НЫЙ
ФОНАРЬ

ЗАДНИЙ ЛЕВЫЙ
КОМБИНИРОВАННЫЙ
ФОНАРЬ

ЛЕВАЯ
ФАРА

ГАБАРИТ1
НЫЙ
ФОНАРЬ

  35

35-47

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагностического

кода

Условия уста-

новки диагно-

стического кода

Условия записи диагностиче-

ского кода

B100311

Короткое замыкание на «мас-
су» выходной цепи управления
левыми стояночными фона-
рями

Замок зажигания
в положении ON

Лампа габаритного фонаря

•

Жгут проводов или разъем

•

Блок управления системами

•

кузова (BCM)

B100313

Обрыв выходной цепи управ-
ления левыми стояночными
фонарями

B100319

Сила тока в выходной цепи
управления левыми стояноч-
ными фонарями выше пре-
дельного значения

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте лампу стояночного фонаря

a.  Снимите лампу стояночного фонаря и проверьте, не перегорела ли нить лампы стояночного фо-

наря.

НЕИСПРАВНОСТЬ



Замените лампу стояночного фонаря

OK

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK и отсоедините «отрицательный» провод аккуму-

ляторной батареи.

b.  Отсоедините разъемы B-043 и E-072 блока управления оборудованием кузова (BCM).

c.  Отсоедините разъем E-056 жгута проводов передней левой фары и разъем B-021 заднего левого

комбинированного фонаря.

d.  Отсоедините разъем B-048 жгута проводов кузова и разъем E-070 жгута проводов моторного от-

сека.

e.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов проводов.

f.  Найдите сломанные, погнутые, выступающие или корродированные контакты.

g.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK
