Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагностического

кода

Условия уста-

новки диа-

гностического

кода

Условия записи диагности-

ческого кода

B100211

Короткое замыкание на "массу"
цепи управления правыми ука-
зателями поворота

Замок зажигания
в положении ON

Лампа указателя поворота

•

Жгут проводов или разъем

•

Блок управления система-

•

ми кузова (BCM)

B100213

Обрыв цепи управления правы-
ми указателями поворота

B100219

Сила тока в цепи управления
правыми указателями поворота
выше предельного значения

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверка лампы указателя поворота

a.  Снимите лампу указателя поворота и проверьте, не перегорела ли нить лампы указателя пово-

рота.

НЕИСПРАВНОСТЬ



Замените лампу указателя поворота

OK

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK и отсоедините «отрицательный» провод аккуму-

ляторной батареи.

b.  Отсоедините разъемы B-043 и E-072 блока управления оборудованием кузова (BCM).

c.  Отсоедините разъемы H-008, E-034 и B-016 жгута проводов правого указателя поворота.

d.  Отсоедините разъемы B-048 и B-061 жгута проводов кузова, разъем H-002 жгута проводов пе-

редней правой двери и разъем E-070 жгута проводов моторного отсека.

e.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов проводов.

f.  Найдите сломанные, погнутые, выступающие или корродированные контакты.

g.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

  35

35-41

3

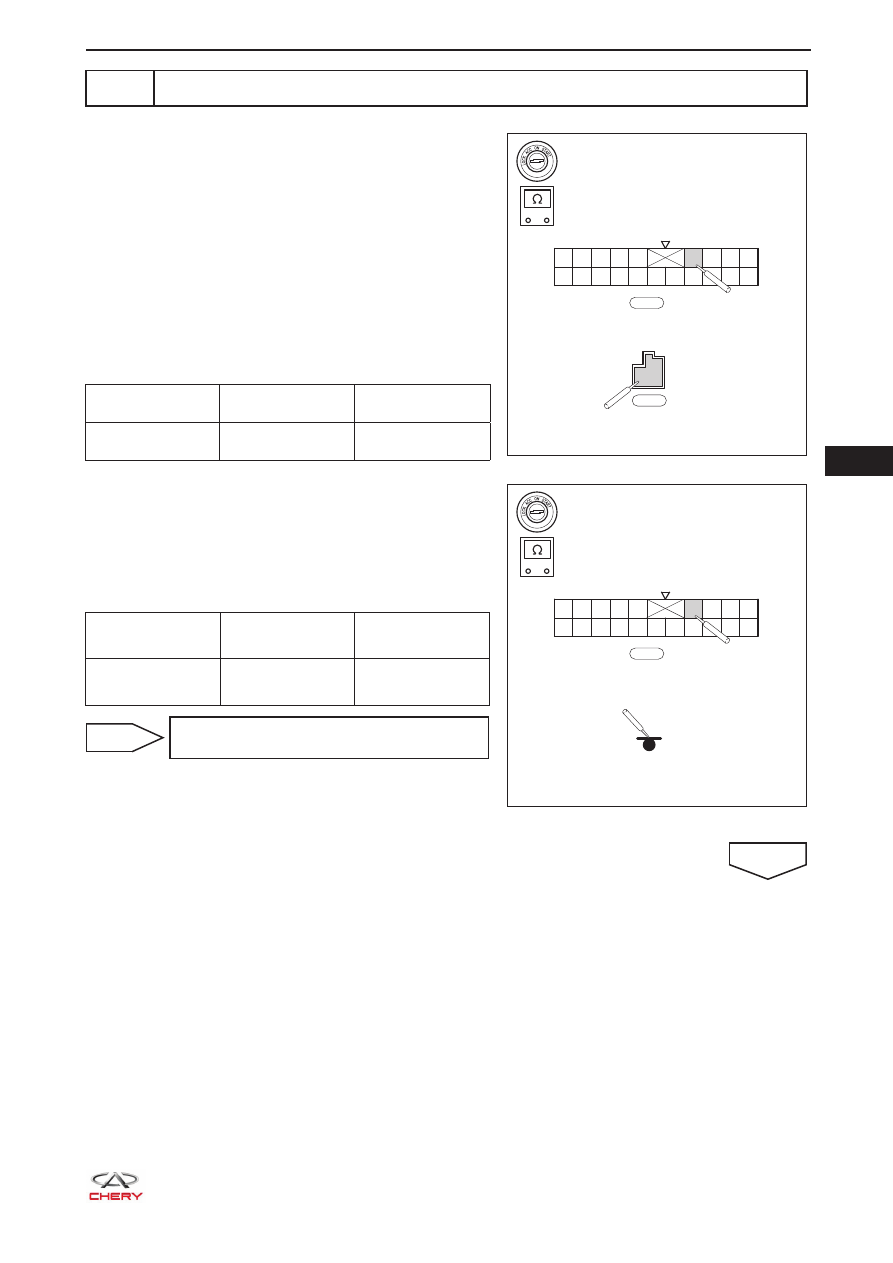

Проверьте цепь управления правым указателем поворота

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъемы B-043 и E-072 блока управле-

ния оборудованием кузова (BCM).

d. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C6
разъема B-043 блока BCM и контакт E1 разъема
E-072 блока BCM для проверки, имеется ли корот-
кое замыкание на цепь питания в соответствии с
приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C6) -

E-072 (E1)

Всегда

Отсутствие про-

водимости

e. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C6
разъема B-043 блока BCM и «массой» кузова для
проверки, имеется ли короткое замыкание на «мас-
су» в соответствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

B-043 (C6) -

«масса» кузова

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

-

+

RT21350530

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

E-072

E1

-

+

RT21350540

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

       35

35-42

4

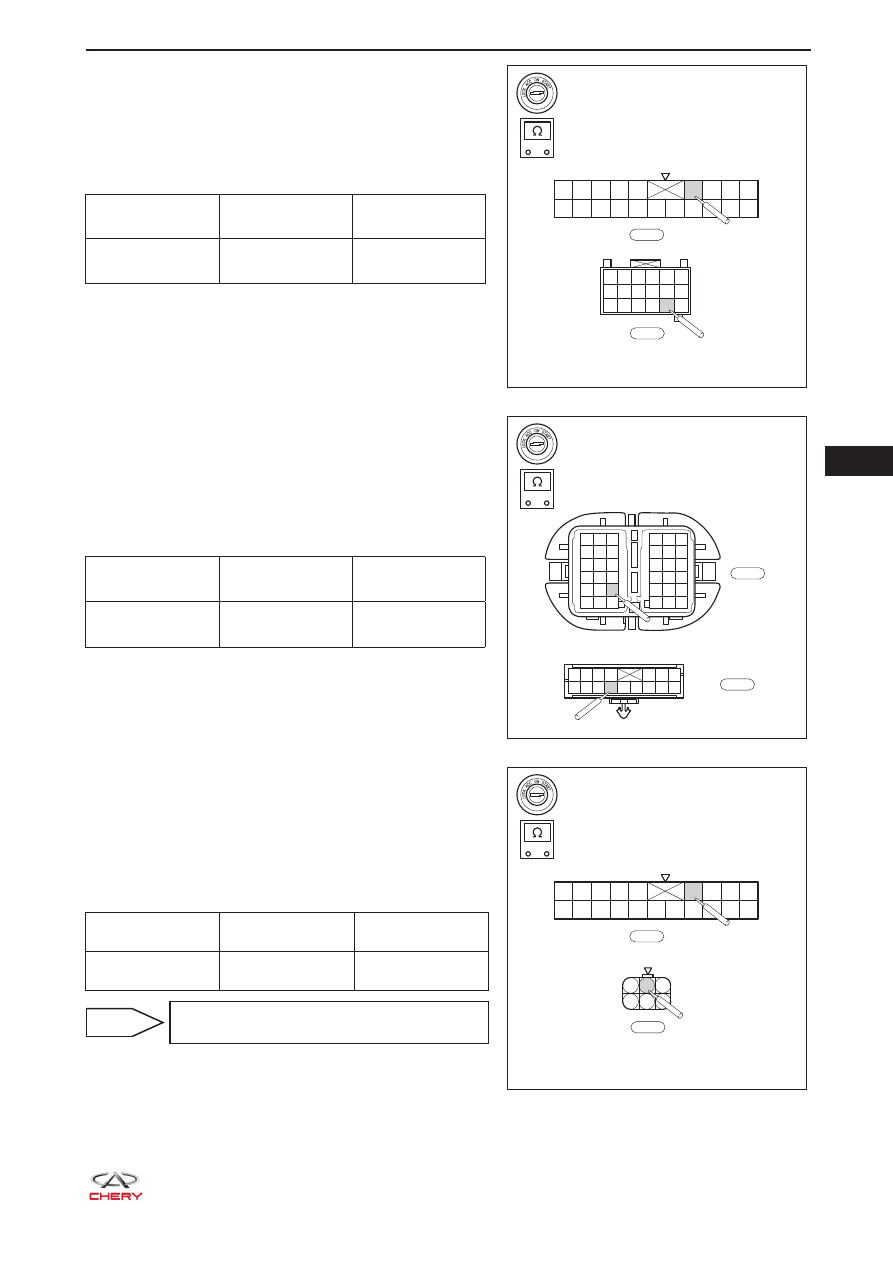

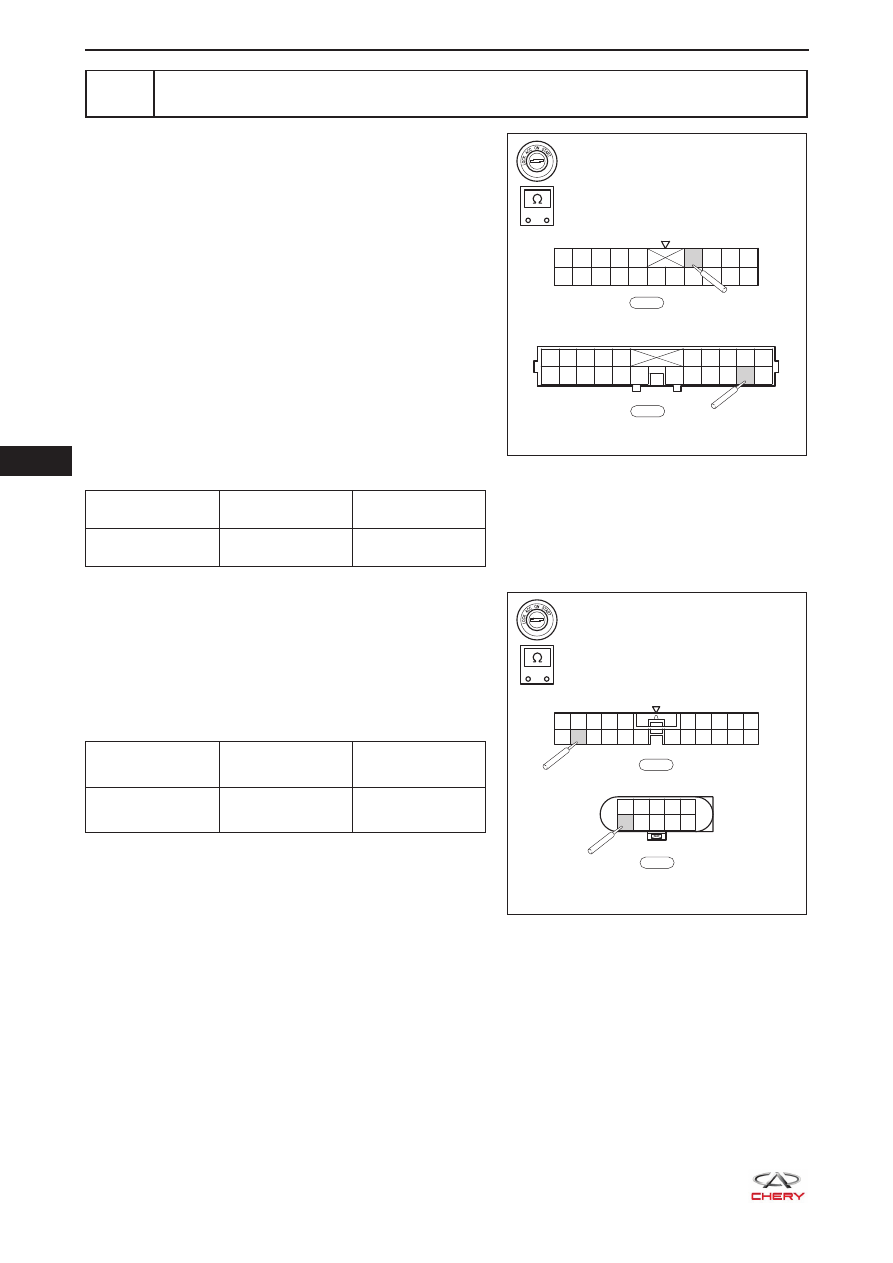

Проверьте жгут проводов и разъем (правый указатель поворота - блок управле-
ния оборудованием кузова (BCM)).

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъем B-043 блока управления систе-

мами кузова (BCM).

d.  Отсоедините разъемы H-008, E-034 и B-016 жгута

проводов правого указателя поворота.

e.  Отсоедините разъемы B-048 и B-061 жгута прово-

дов кузова, разъем H-002 жгута проводов передней
правой двери и разъем E-070 жгута проводов мо-
торного отсека.

f.  С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C6
разъема B-043 блока BCM и контактом 12 разъема
B-048 жгута проводов кузова в соответствии с при-
веденной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C6) -

B-048 (12)

Всегда

Проводимость

имеется

g. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом 12
разъема E-070 жгута проводов моторного отсека и
контактом 10 разъема E-034 жгута проводов перед-
ней правой фары в соответствии с приведенной
ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

E-070 (12) -

E-034 (10)

Всегда

Проводимость

имеется

-

+

RT21350550

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

3

4

5

11

12

13

14

15

6

7

8

9

10

22 21 20 19 18 17

16

B-048

-

+

RT21350560

E-070

1

2

3

4

5

6

7

8

9 10

11 12 13 14 15

18

17

16

19 20 21 22

E-034

9

7

5

3

1

10 8

6

4

2

  35

35-43

h.

 С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C6
разъема B-043 блока BCM и контактом 15 разъема
B-061 жгута проводов кузова в соответствии с при-
веденной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

B-043 (C6) -

B-061 (15)

Всегда

Проводимость

имеется

i.   С помощью цифрового мультиметра проверьте элек-

трическую проводимость между контактом 15 разъ-
ема H-002 жгута проводов передней правой двери и
контактом 13 разъема H-008 жгута проводов право-
го наружного зеркала заднего вида в соответствии с
приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

H-002 (15) -

H-008 (13)

Всегда

Проводимость

имеется

j.

 С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C6
разъема B-043 блока BCM и контактом 3 разъема
B-016 жгута проводов заднего правого комбиниро-
ванного фонаря в соответствии с приведенной ниже
таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C6) -

B-061 (3)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

-

+

RT21350570

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

4

7 10 13 16

2

5

8 11 14 17

3

6

9 12 15 18

B-061

-

+

RT21350580

1

1

2

2

3

3

4 5 6

7 8 9

10 11 12

13 14 15

16

4

7

10

13

16

17

5

8

11

14

17

18

6

9

12

15

18

1

2

3

8

9

10

11

12

13

14

15

16

4

5

6

7

H-002

H-008

-

+

RT21350590

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

3

4

5

6

B-016
