Перечень контактов блока управления системой
иммобилайзера

№

Позиция

Описание

1

-

-

2

«Масса» (GND)

«Масса»

3

-

-

4

IG-SW

Питание замка зажигания

5

-

-

6

CAN-L

Шина CAN низкого уровня (диагностика)

7

-

-

8

CAN-H

Шина CAN высокого уровня (диагностика)

B1

ANT A

Катушка (ANT A)

B2

ANT B

Катушка (ANT B)

B3

«Масса» (GND)

Катушка (GND)

  34

34-7

ДИАГНОСТИКА И ПРОВЕРКА

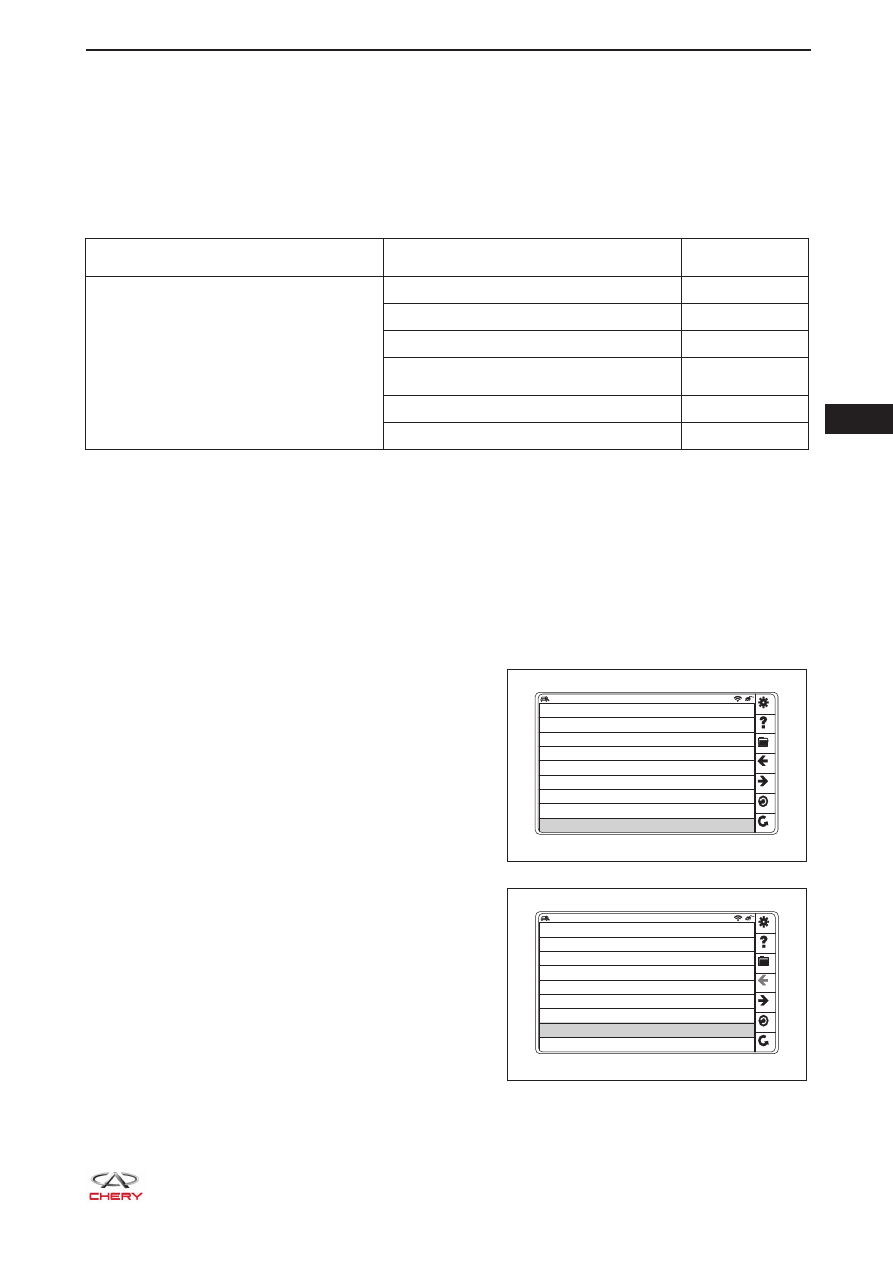

Таблица признаков неисправностей и их причин

К СВЕДЕНИЮ:

Воспользуйтесь таблицей, приведенной ниже для помощи в поиске возможных причин неисправно-
стей по их признакам. Проверьте каждую предполагаемую область по порядку. Отремонтируйте или
замените неисправные компоненты, либо при необходимости отрегулируйте их.

Признак

Предполагаемая область поиска

причин неисправностей

Страница

Причиной отказа в запуске двигателя
является система иммобилайзера

Ключ зажигания (приемопередатчик)

37-58

Катушка иммобилайзера

34-20

Жгут проводов или разъем

-

Блок управления системой иммобилай-
зера

34-26

Электронная система впрыска топлива

-

Блок ECM

06-256

Согласование системы блокировки запуска двигателя

Если приемопередатчик, блок ECM или блок управления иммобилайзером были заменены, снова
согласуйте систему с помощью диагностического тестера. При согласовании системы иммобилай-
зера двигателя отправьте, пожалуйста, номер VIN автомобиля в отдел послепродажного обслужива-
ния Chery International, чтобы получить индивидуальный код.

Последовательность действий следующая:

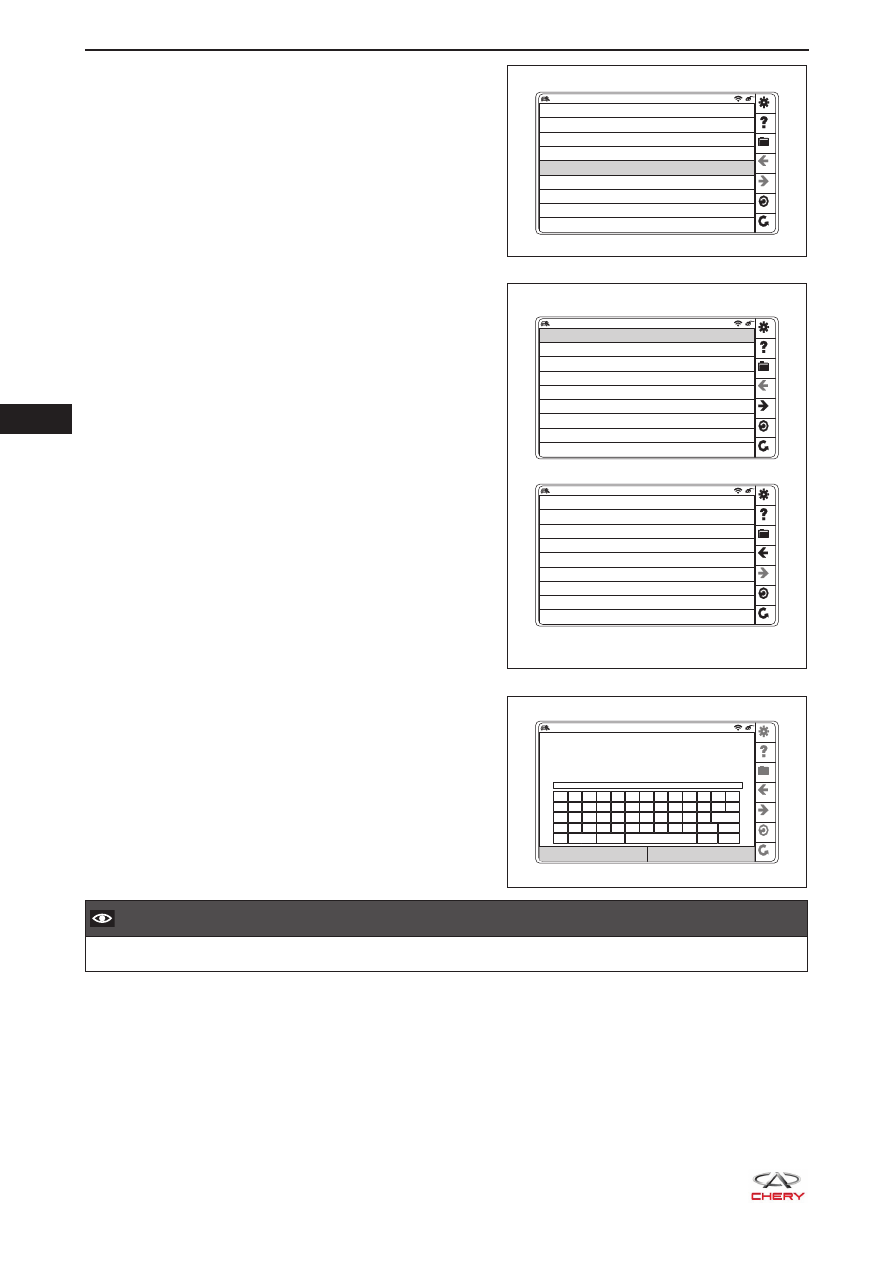

1.  Подключите диагностический тестер X-431 3G к диагностическому разъему.

2. Включите

зажигание.

3.  Включите диагностический тестер X-431 3G, затем

выберите «T21».

4. Выберите

«IMMO».

S16

M12

A13

A13A

A21FL-C

B16

S15

M16

T21

Menu

System

Help

File

PgUp

PgDn

Reset

Back

RT21340020

BCM

Menu

System

Help

File

PgUp

PgDn

Reset

Back

SRS

ENG

ABS

ISU

ICM

ITM

A/T

IMMO

RT21340030

       34

34-8

5.  Выберите пункт «After sale function» (Функция после-

продажного обслуживания).

6.  Выберите пункт, нужный для согласования.

7. Введите индивидуальный код или ПИН-код (от

Chery), а затем нажмите «OK».

  ВНИМАНИЕ

Приведенный на рисунке код является примером.

•

System

Help

File

PgUp

PgDn

PgDn

Reset

Back

Erase fault code

Read fault code

Read data stream

write data

After sale function

SELECT FUNCTION

RT21340040

System

Help

File

PgUp

PgDn

Reset

Back

Programming ECM

Programming IMMO

key match

Erase keys.

Write PIN

Programming ECM

Match all the systems.

Programming IMMO(learn SK from EMS)

Programming IMMO(learn SK from TCU)

After sale function

System

Help

File

PgUp

PgDn

Reset

Back

Programming TCU

Reset TCU

Programming ESCL

Erase ESCL

After sale function

RT21030050

System

Help

File

PgUp

PgDn

Reset

Back

Please enter a PIN with 8 digits.

12345678

1

2

3

4

5

6

7

8

9

0

-

=

bs

Q

W

E

R

T

Y

U

I

O

P

[

]

\

A

S

D

F

G

H

J

K

L

;

‘

Enter

Z

X

C

V

B

N

M

,

.

/

Ins

Del

lt

rt

`

Tab

Caps

Space

Cancel

OK

Input

RT21340060

  34

34-9

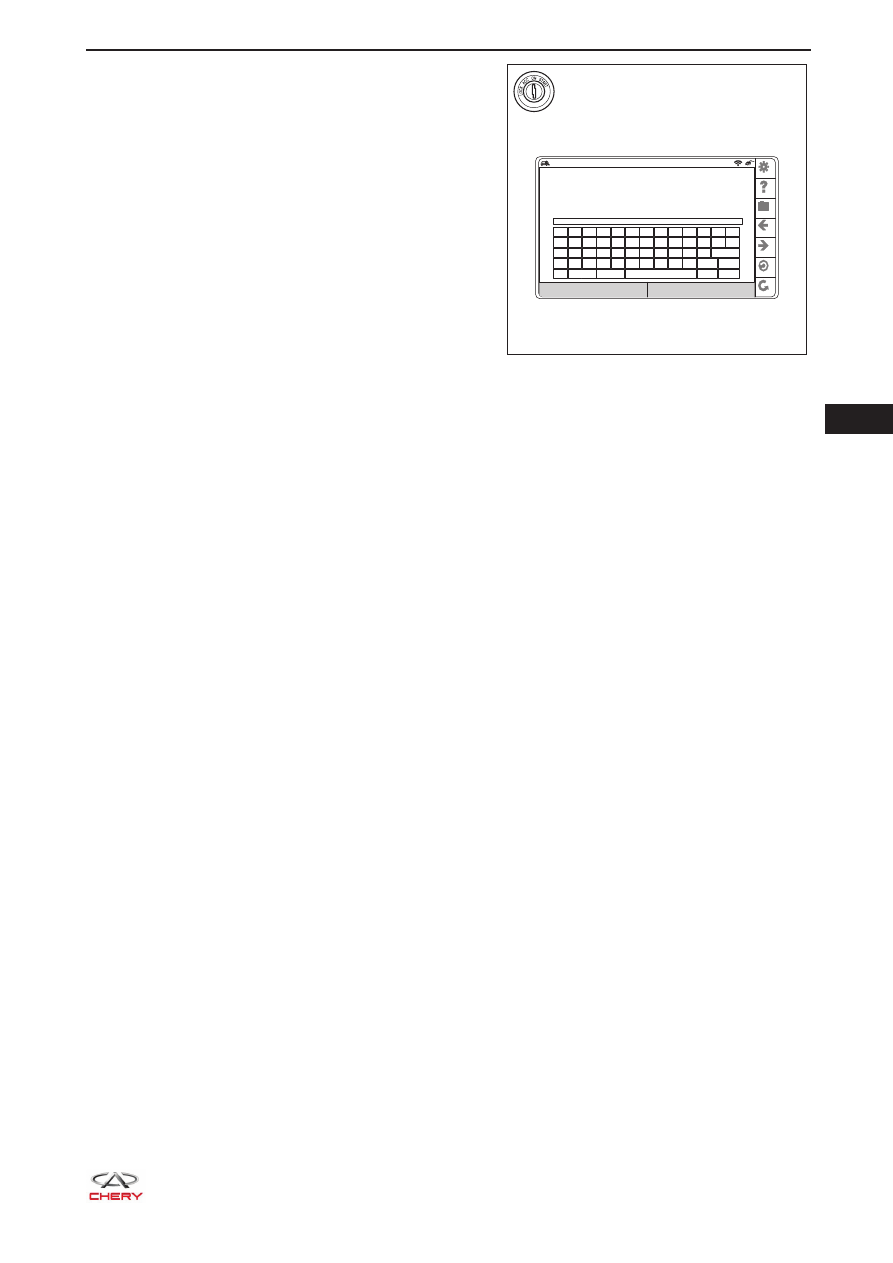

8.  Введите код VIN code, а затем нажмите «OK».

9.  Согласуйте все системы.



Если приемопередатчик, блок ECM и блок управления иммобилайзером были заменены, выбе-
рите пункт «Match all the systems» (Согласовать все системы) и завершите процедуры в соответ-
ствии с приведенными ниже пунктами.
a.  Введите код VIN в диагностический тестер;
b.  Введите SC (индивидуальный код) в диагностический тестер;
c.  Согласуйте блок управления иммобилайзером с помощью диагностического тестера;
d.  Согласуйте блок ECM с помощью диагностического тестера;
e. Добавьте

ключ;

f. Удалите

код.

10. Запрограммируйте блок ECM.



Если блок ECM был заменен, выберите пункт «Programming ECM» (Программирование блока
ECM) и завершите процедуры в соответствии с приведенными ниже пунктами.
a.  Введите код VIN в диагностический тестер;
b.  Введите код SC в диагностический тестер;
с.   Согласуйте блок ECM с помощью диагностического тестера;
d.  Введите код станции обслуживания;
e.  Введите данные программы.

11. Запрограммируйте IMMO.



Если блок управления иммобилайзера был заменен, выберите пункт «Programming IMMO» (Про-
граммирование иммобилайзера) и завершите процедуры в соответствии с приведенными ниже
пунктами.
a.  Введите код VIN в диагностический тестер;
b.  Введите код SC в диагностический тестер;
c.  Согласуйте блок управления иммобилайзером с помощью диагностического тестера;
d.  Введите код станции обслуживания;
e.  Введите данные программы.

System

Help

File

PgUp

PgDn

Reset

Back

RT21340070

Please Input the VIN.
The length is 17 digits form 0 to 9, A~Z, a~z.

12345678123456789

1
