Chery Tiggo 5 (T21). Руководство по ремонту - часть 377

       33

33-6

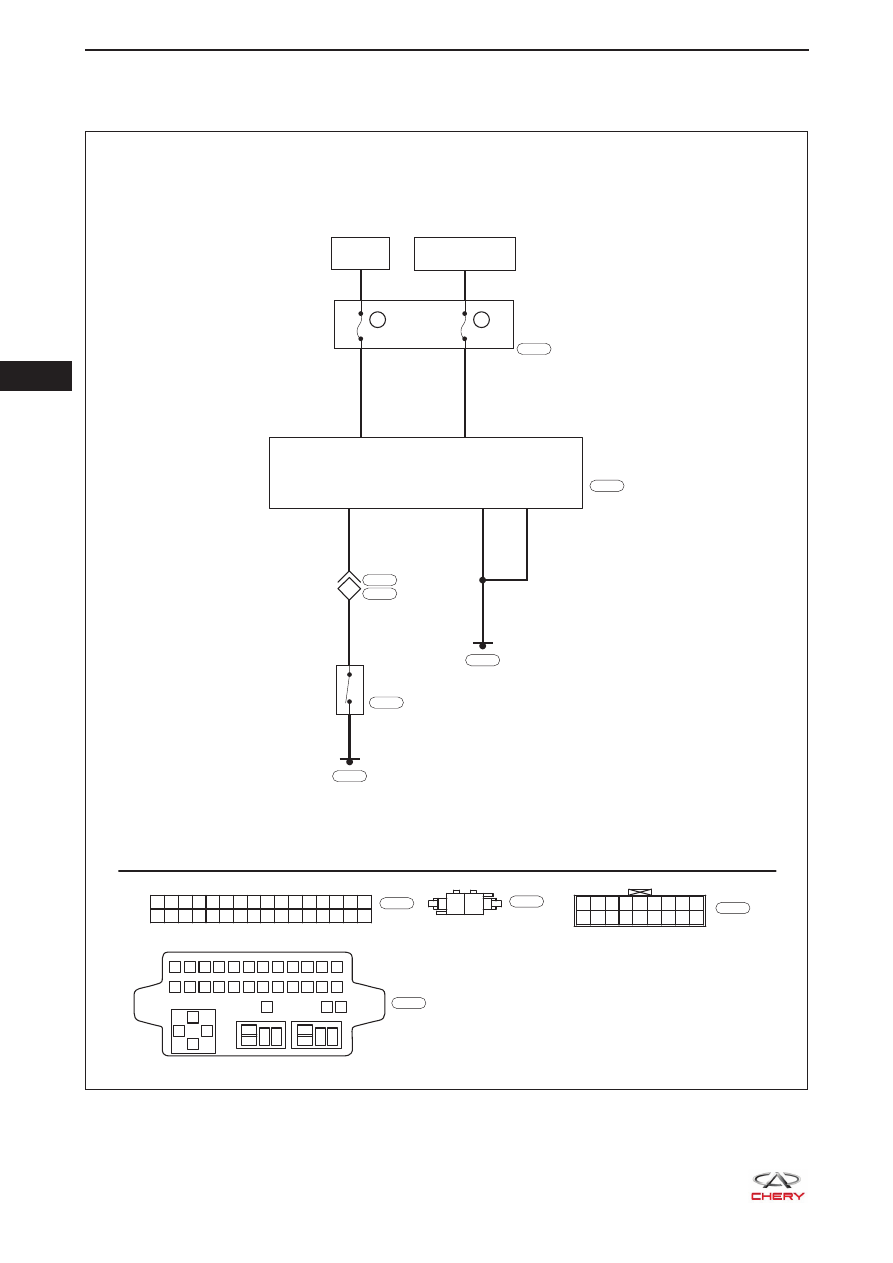

Электрическая схема

Система ремней безопасности

ET21330010

19

BG

BG

B

17

B-059

I-035

1

2

B-042

R

P

RF23

10A

23

10A

RF06

6

11

13

I-003

3

5

B

Br

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

1

2

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

L

I-015

I-015

I-007

18 17 16 15 14 13 12 11 10

9

8

7

6

5

4

3

2

1

W

I-035

B

B-039

B-039

B

I-007

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

АККУМУЛЯТОР1

НАЯ БАТАРЕЯ

БЛОК A
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

ПАНЕЛЬ
ПРИБОРОВ

ДАТЧИК РЕМНЯ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ

  33

33-7

ДИАГНОСТИКА И ПРОВЕРКА

Проверка ремней безопасности

1.  При медленном вытягивании вниз ремня безопасности лента ремня должна плавно выходить из

инерционной катушки и возвращаться в эту катушку после ее отпускания. В противном случае
ремень безопасности следует заменить.



При резком вытягивании лента ремня безопасности должна блокироваться автоматически. В
противном случае ремень безопасности следует заменить.

2.  Проверьте, нет ли на ремне безопасности надрезов, следов истирания и неплотностей. При на-

личии повреждений ремень безопасности следует заменить.

3.  Проверьте, не вытянут ли ремень безопасности (например, в результате столкновения). При на-

личии повреждений ремень безопасности или относящиеся к нему компоненты следует заме-
нить.

4.  Застегните ремень безопасности и несколько раз отключите замок ремня безопасности, чтобы

проверить фиксацию его запорной скобы замком. Если возникает затруднение в работе, чрез-
мерное сопротивление при вставлении запорной скобы, заедание и т.д., замените ремень безо-
пасности в сборе или замок ремня безопасности в сборе.



  ПРЕДУПРЕЖДЕНИЕ

Систему ремней безопасности следует регулярно проверять, чтобы снизить вероятность и тя-

•

жесть травм, получаемых при столкновении.

При проверке автомобиля, участвовавшего в столкновении, следует проверить систему рем-

•

ней безопасности, чтобы снизить вероятность и тяжесть травм, получаемых при столкновении.

       33

33-8

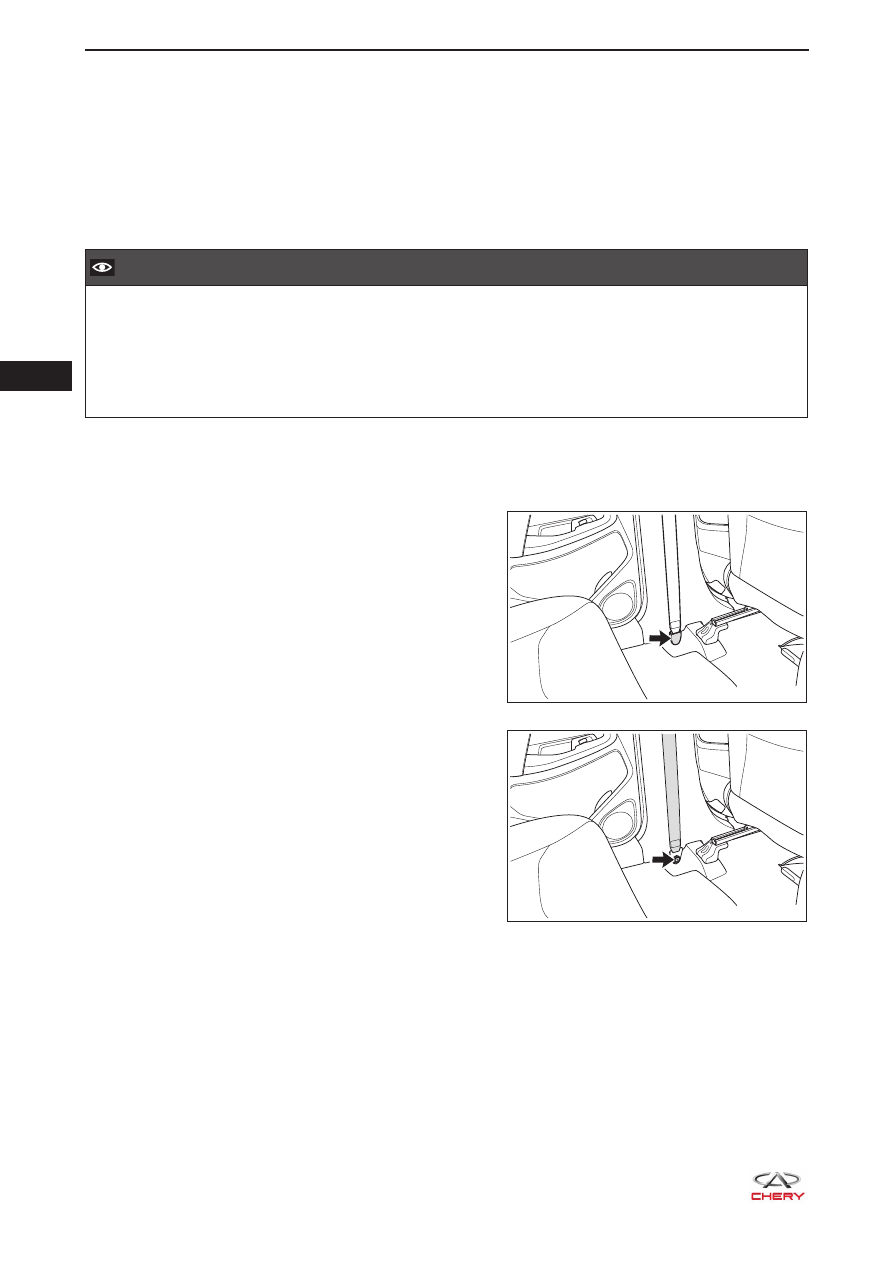

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Ремень безопасности переднего сиденья

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.

•

Ниже изложена последовательность выполнения работы на левой стороне.

•

  ВНИМАНИЕ

Во избежание несчастных случаев при снятии ремня безопасности переднего сиденья требует-

•

ся надевать средства защиты для обеспечения безопасности.

При снятии ремня безопасности переднего сиденья следует прилагать соответствующее уси-

•

лие и исключить грубые действия.

БУДЬТЕ ОСТОРОЖНЫ, чтобы не поцарапать отделку салона при снятии ремня безопасности

•

переднего сиденья.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите ремень безопасности переднего левого сиденья.

a.  С помощью отвертки, обернутой защитной

лентой, снимите защитную крышку (указана
стрелкой) болта нижнего крепления ремня
безопасности переднего сиденья.

b.  Отверните болт нижнего крепления (указан

стрелкой) ремня безопасности переднего
сиденья.



(Момент затяжки: 50 ± 5 Н·м)

c.  Снимите нижнюю обивку левой средней стойки кузова (

см. с. 49-20

).

d.  Снимите нижнюю обивку левой средней стойки кузова (

см. с. 49-21

).

RT21490330

RT21490340

  33

33-9

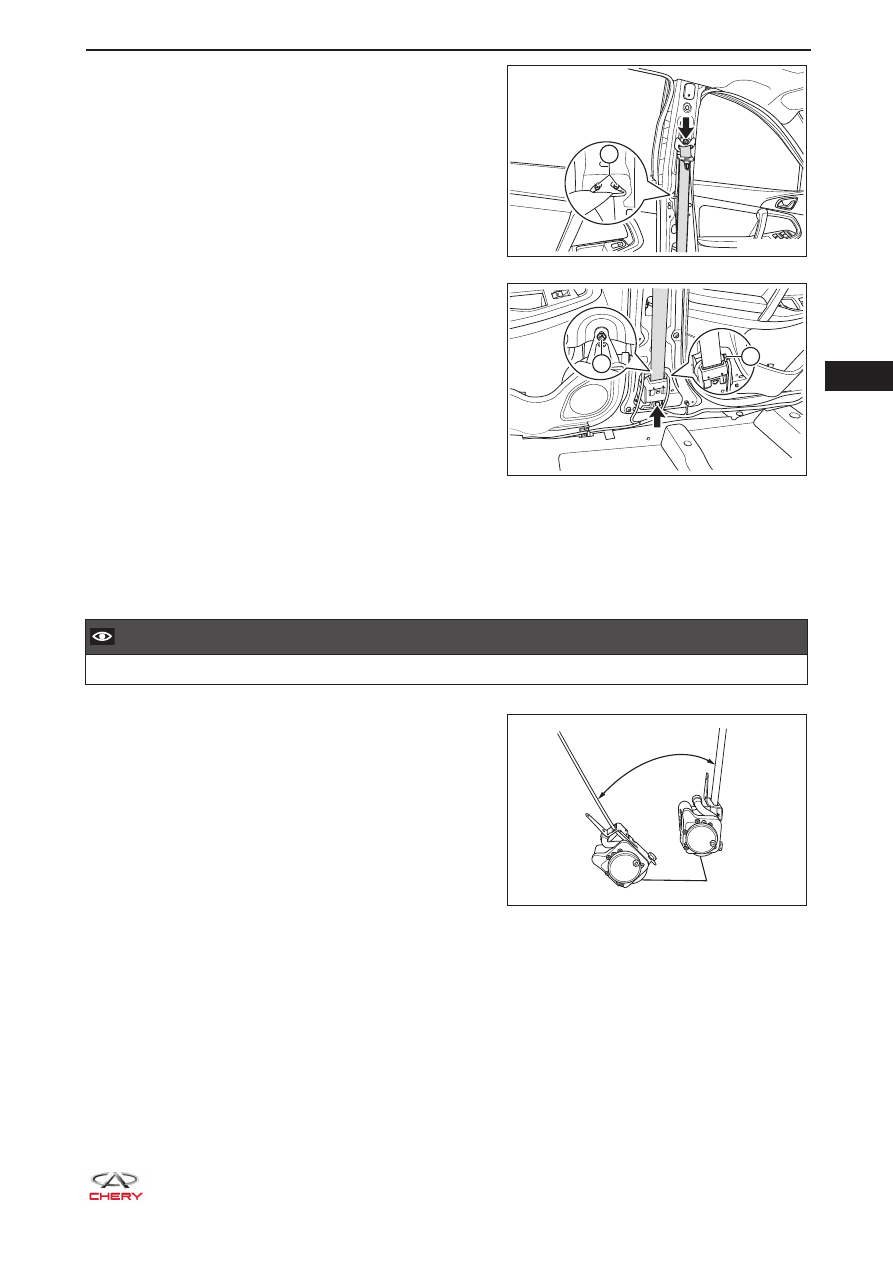

e.  Отверните болт верхнего крепления (указан стрел-

кой) ремня безопасности переднего сиденья.



(Момент затяжки: 50 ± 5 Н·м)

f.  Отверните 2 два винта (1) в средней части крепле-

ния ремня безопасности.



(Момент затяжки: 1,5 ± 0,5 Н·м)

g.  Отсоедините разъем (1) от ремня безопасности пе-

реднего сиденья.

h.   Отверните винт крепления (2) инерционной катушки

ремня безопасности переднего сиденья.



(Момент затяжки: 3 ± 0,5 Н·м)

i.  Отверните болт крепления (указан стрелкой) инер-

ционной катушки ремня безопасности переднего
сиденья.



(Момент затяжки: 50 ± 5 Н·м)

j.   Снимите ремень безопасности переднего левого сиденья.

Проверка

Проверка инерционной катушки ремня безопасности переднего сиденья.

  ВНИМАНИЕ

ЗАПРЕЩАЕТСЯ разбирать инерционную катушку ремня безопасности переднего сиденья.

•

К СВЕДЕНИЮ:

Проверьте, что при угле наклона инерционной катуш-
ки ремня безопасности переднего сиденья не более
15° лента ремня безопасности может вытягиваться
из инерционной катушки. Проверьте, что при наклоне
инерционной катушки на угол более 45° лента ремня
безопасности переднего сиденья блокируется.

Если результат не соответствует требуемому, замените
ремень безопасности переднего сиденья в сборе.

RT21330030

1

1

2

RT21330040

RT21330050

45

o

Заперт

Блокировки нет

Инерционная катушка
