33-2

  33

33-3

ОБЩИЕ СВЕДЕНИЯ

Описание

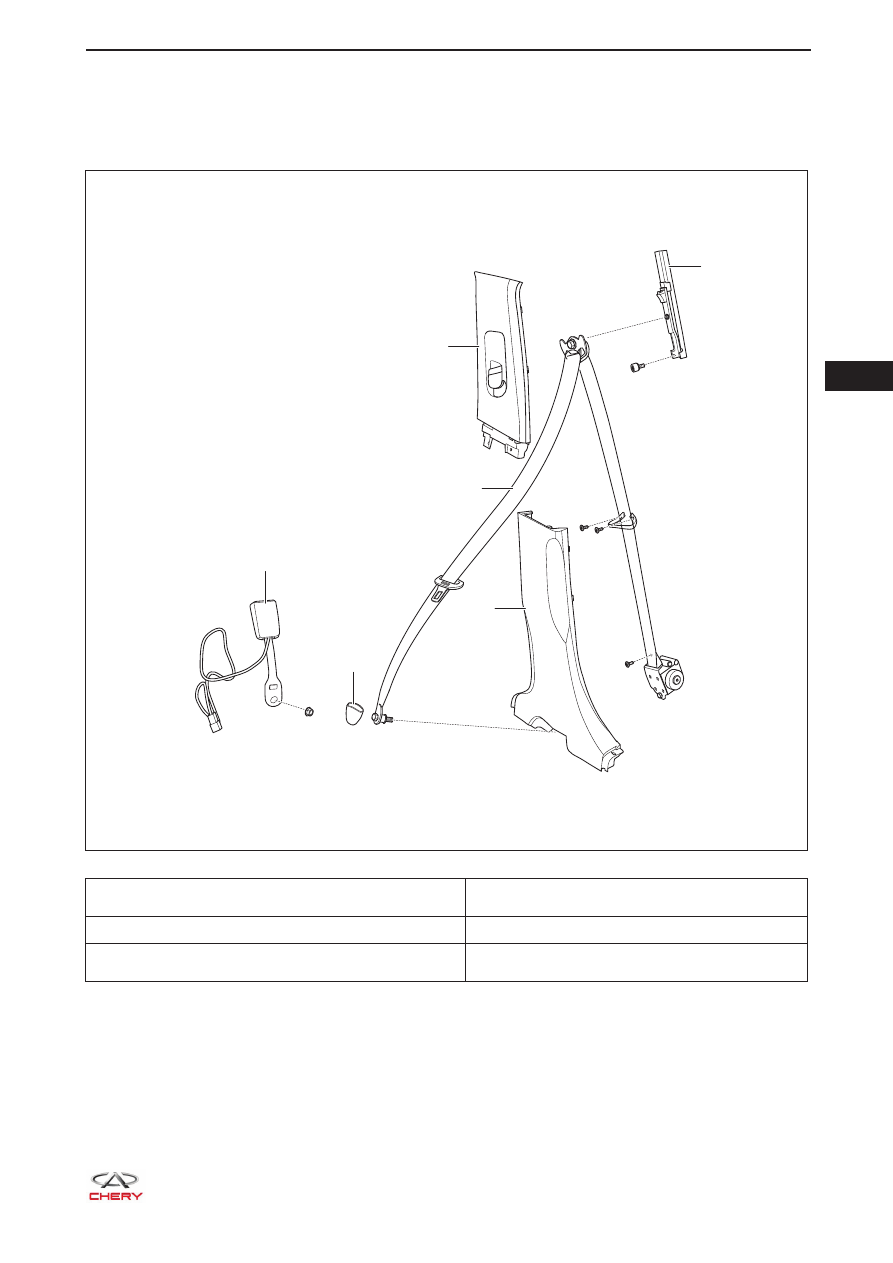

Ремень безопасности переднего сиденья

RT21330010

1

4

2

3

6

5

1 -  Верхнее регулируемое крепление ремня

безопасности

2 -  Верхняя обивка средней стойки кузова

3 -  Ремень безопасности переднего сиденья

4 -  Нижняя обивка средней стойки кузова

5 -  Защитная крышка болта нижнего крепления

ремня безопасности

6 -  Замок ремня безопасности переднего

сиденья

       33

33-4

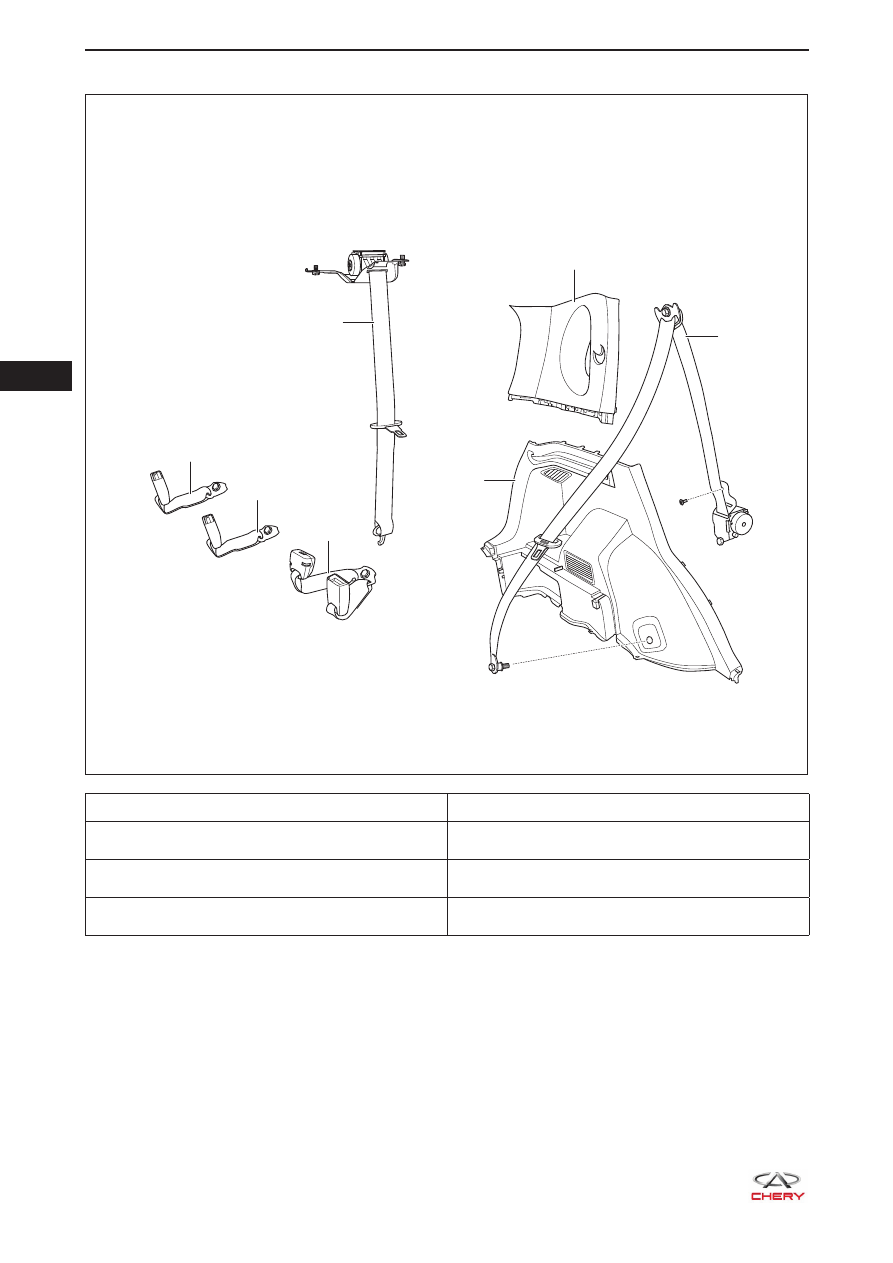

Ремень безопасности заднего сиденья

RT21330020

4

3

5

6

7

1

2

1 -  Верхняя обивка задней стойки кузова

2 -  Ремень безопасности заднего сиденья

3 -  Нижняя обивка задней стойки кузова

4 - Ремень безопасности среднего сиденья за-

днего ряда

5 -  Замок ремня безопасности заднего сиденья

6 -  Замок ремня безопасности среднего сиде-

нья заднего ряда

7 -  Замок ремня безопасности правого заднего

сиденья

Ремень безопасности переднего сиденья имеет три точки крепления, ограничитель натяжения и
преднатяжитель, а замок ремня безопасности является устройством с функцией предупреждения.
Ремень безопасности переднего сиденья оснащен сигнализатором не пристегнутого ремня. Этот
сигнализатор работает при включенном зажигании. Если ремень безопасности водителя или перед-
него пассажира не пристегнут, то сигнализатор будет мигать. Если скорость автомобиля превысит
25 км/ч, то включится зуммер для предупреждения водителя и переднего пассажира о том, что их
ремни безопасности не пристегнуты. Сигнализатор не пристегнутого ремня безопасности выклю-
чится сразу же после пристегивания ремней безопасности.

Ремень безопасности заднего сиденья трехточечный с блокировкой инерционной катушки в экс-
тренных случаях.

  33

33-5

Принцип работы

В случае столкновения начинает работать блокировка ремня безопасности. При этом лента ремня
безопасности надежно блокируется и не может быть вытянута из инерционной катушки. Поэтому
тело пассажира будет удержано на сиденье и предотвращен удар головой и грудной клеткой о руле-
вое колесо, панель управления, ветровое стекло или переднее сиденье, тем самым уменьшая опас-
ность второго столкновения.

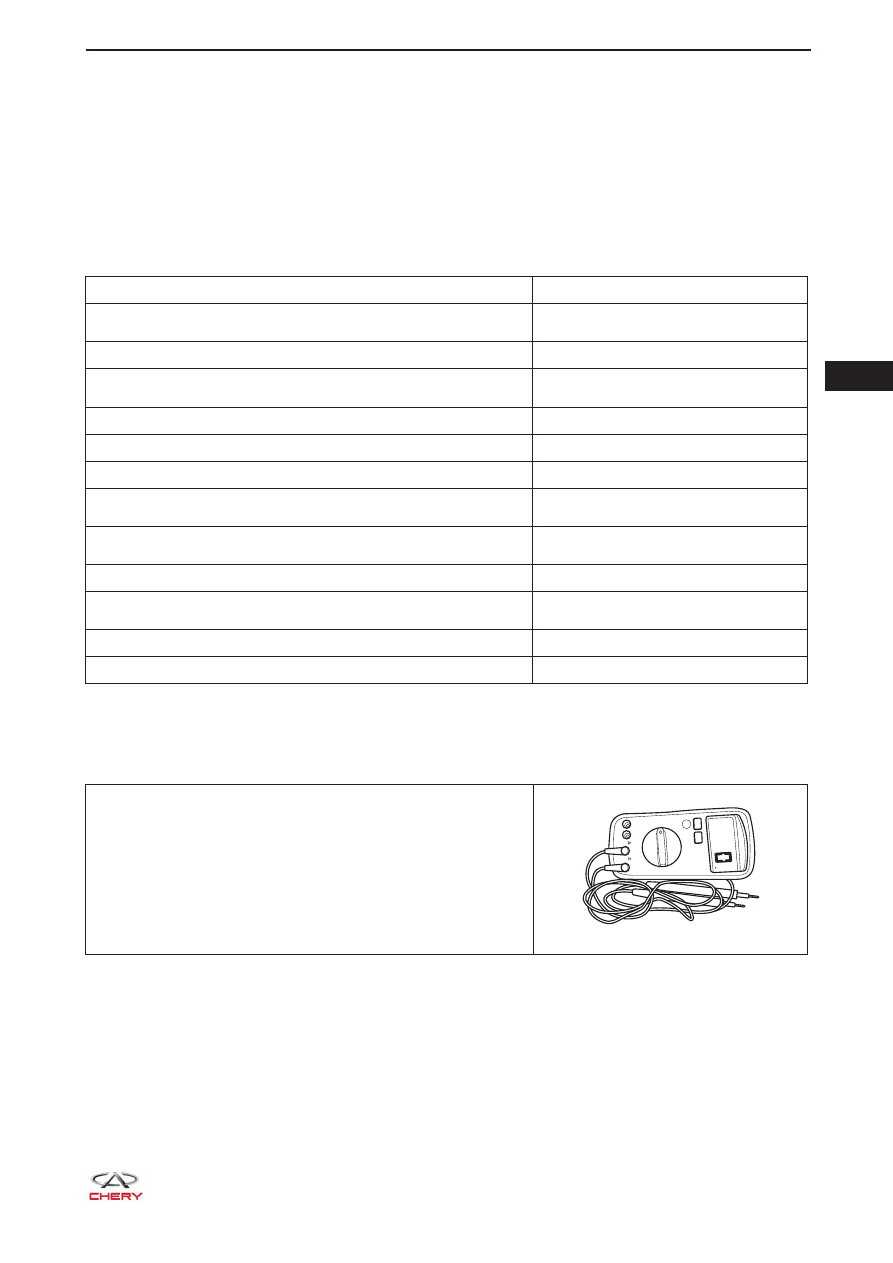

Технические характеристики

Значения моментов затяжки

Описание

Крутящий момент (Н·м)

Болт верхнего регулируемого крепления ремня безопасно-
сти

23 ± 2

Болт крепления переднего ремня безопасности

50 ± 5

Винт крепления инерционной катушки переднего ремня
безопасности

3 ± 0,5

Средний винт крепления переднего ремня безопасности

1,5 ± 0,5

Болт крепления заднего ремня безопасности

50 ± 5

Винт крепления заднего ремня безопасности

1,5 ± 0,5

Болт крепления ремня безопасности заднего центрального
сиденья

50 ± 5

Винт крепления внутренней крышки ремня безопасности
среднего сиденья

3 ± 0,5

Болт крепления замка заднего ремня безопасности

50 ± 5

Болт крепления замка заднего центрального ремня безо-
пасности

50 ± 5

Болт крепления замка заднего правого ремня безопасности

50 ± 5

Гайка крепления замка переднего ремня безопасности

50 ± 5

Инструмент

Инструмент общего назначения

Цифровой мультиметр

RCH0000002
