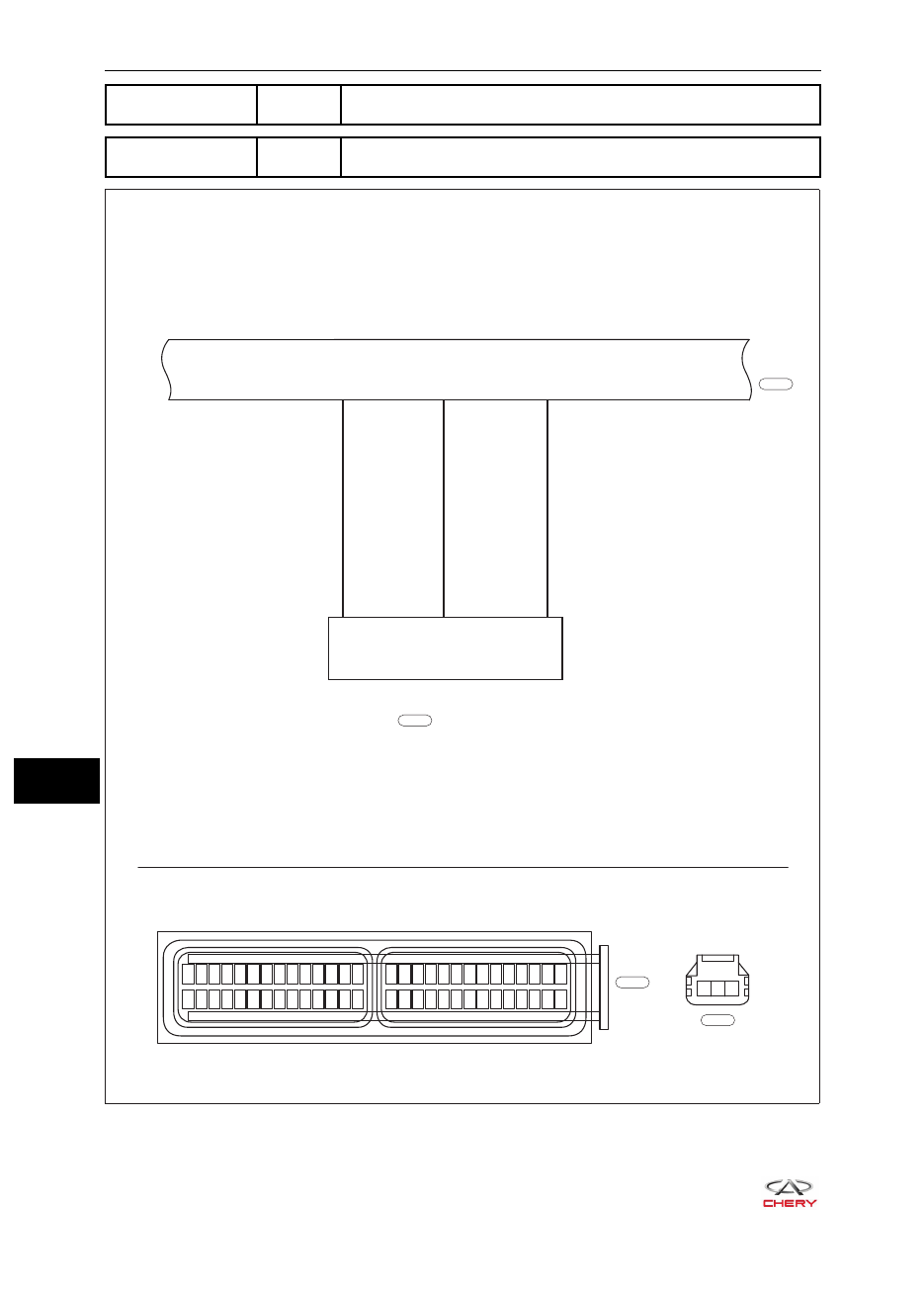

18- ВАРИАТОР QR019CHB

Диагностический

код

P0847

Низкое напряжение в цепи датчика «B» давления рабочей
жидкости вариатора

Диагностический

код

P0848

Высокое напряжение в цепи датчика «B» давления рабочей
жидкости вариатора

ET21180130

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

1 2 3

E-030

B

E-030

B

E-080

E-080

36

12

13

BGr

RL

WR

1

2

3

Блок TCU

ДАТЧИК ДАВЛЕНИЯ
ДЛЯ ВТОРИЧНОГО ВАЛА

18-

69

18 - ВАРИАТОР QR019CHB

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Условия записи

диагностического

кода

Возможная

причина

P0847

Низкое напряжение
в цепи датчика «B»
давления рабочей
жидкости вариа-
тора

Запустите двига-
тель и подождите не
менее 10 секунд

Давление рабочей жидкости
по данным от датчика «B»
давления рабочей жид-
кости вариатора меньше
минимально допустимого
значения

Неисправность



•

датчика «B»
давления рабочей
жидкости
вариатора
Обрыв или



•

короткое
замыкание цепи
сигнала
Неисправность



•

цепи сигнала блока
TCU

P0848

Высокое напряже-
ние в цепи датчи-
ка «B» давления
рабочей жидкости
вариатора

Давление рабочей жидкости
по данным от датчика «B»
давления рабочей жид-
кости вариатора больше
минимально допустимого
значения

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака не-
исправности.

1

Проверьте разъем жгута проводов

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините разъем датчика давления для вторичного вала.
c.   Проверьте, не загрязнен, не окислен, не поврежден ли разъем датчика давления для вторично-

го вала или не ослаблено ли его соединение.

Неисправность

Устраните неисправность

ДА

18-

70

18- ВАРИАТОР QR019CHB

-

+

RT21181040

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-080

1 2 3

-

+

RT21181050

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

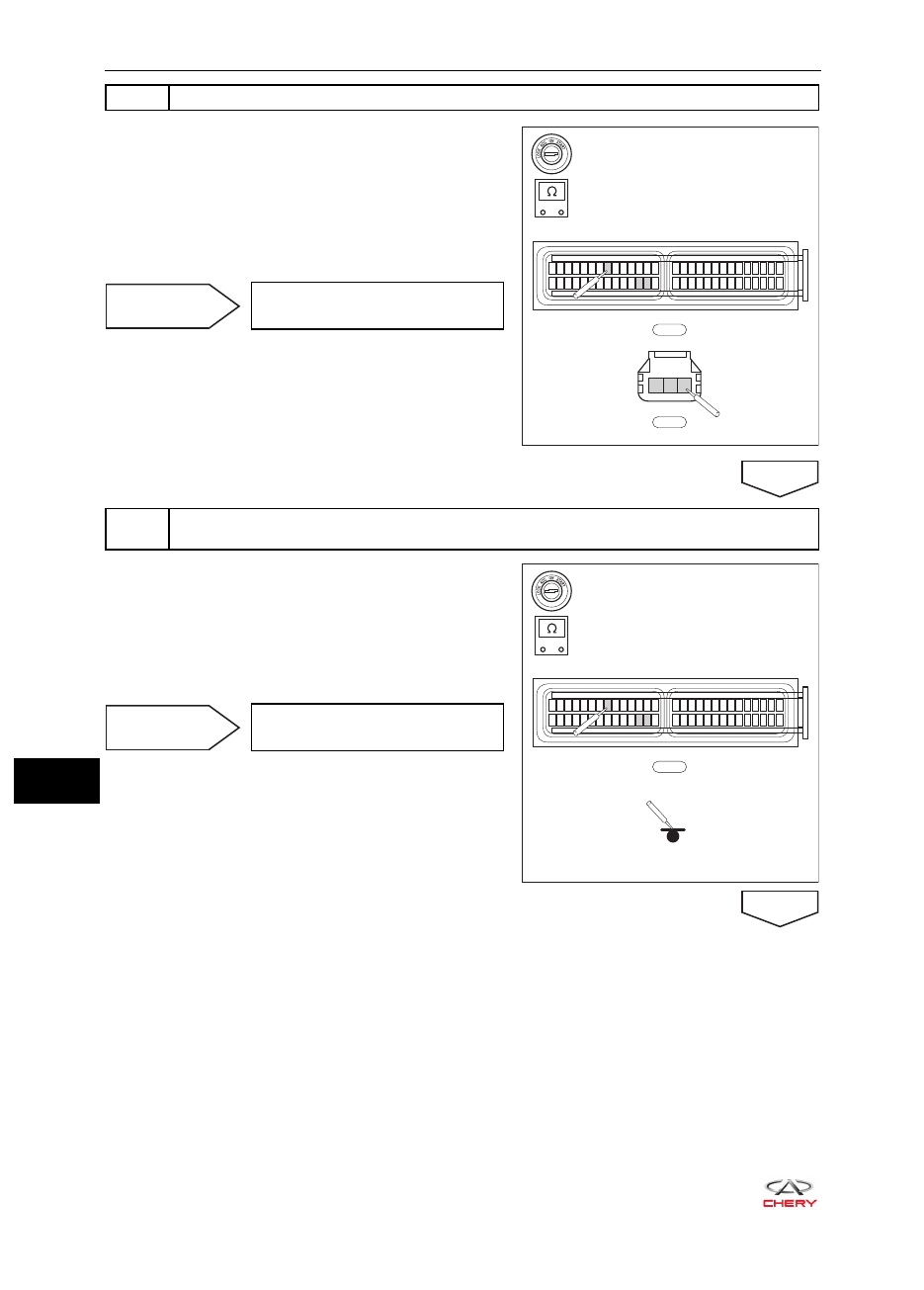

2

Проверьте жгут проводов блока TCU

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъемы E-030 и E-080 жгута прово-

дов.

c.   Проверьте электрическую проводимость между

контактами 12, 13 и 36 разъема E-030 жгута про-
водов и контактами 2, 3 и 1 разъема E-080.

Неисправность

Отремонтируйте неисправную
цепь

ДА

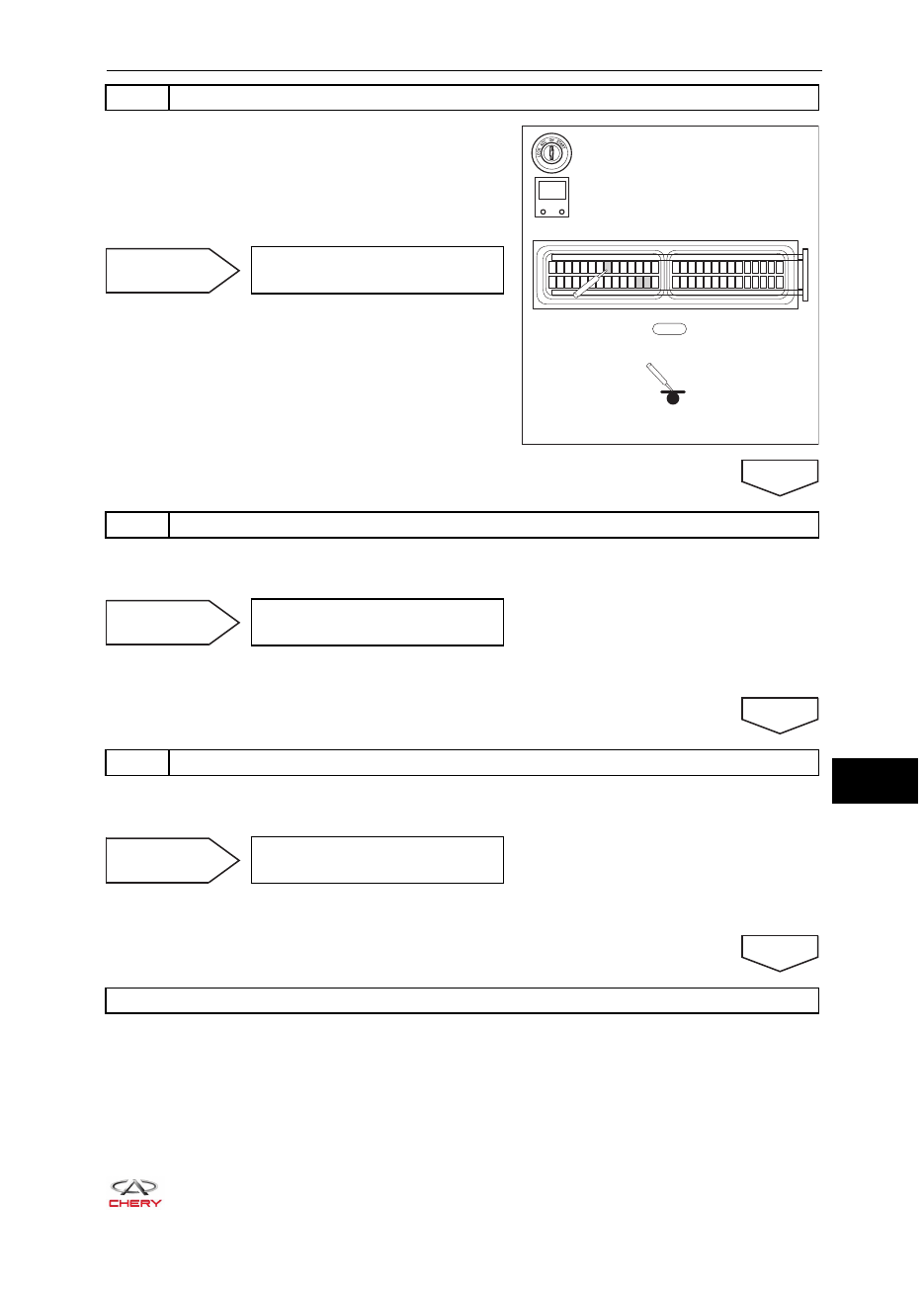

3

Проверьте, что разъем E-030 и соединение на «массу» блока TCU обладают
проводимостью.

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте электрическую проводимость между

контактами 12, 13 и 36 разъема E-030 жгута про-
водов и «массой».

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

18-

71

18 - ВАРИАТОР QR019CHB

4

Проверьте, что разъем E-030 блока TCU замкнут на цепь питания

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте, не замкнуты ли контакты 12, 13 и 36

разъема E-030 жгута проводов на цепь питания.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

5

Проверьте датчик давления для вторичного вала

a.   Правильно установите новый датчик давления для вторичного вала.
b.   С помощью диагностического тестера X-431 3G проверьте исправность системы.

Неисправность

Диагностика завершена

ДА

6

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   Проверьте, сохраняется ли диагностический код P0847 или P0848.

Неисправность

Замените блок TCU

ДА

Система исправна

RT21181060

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

V
