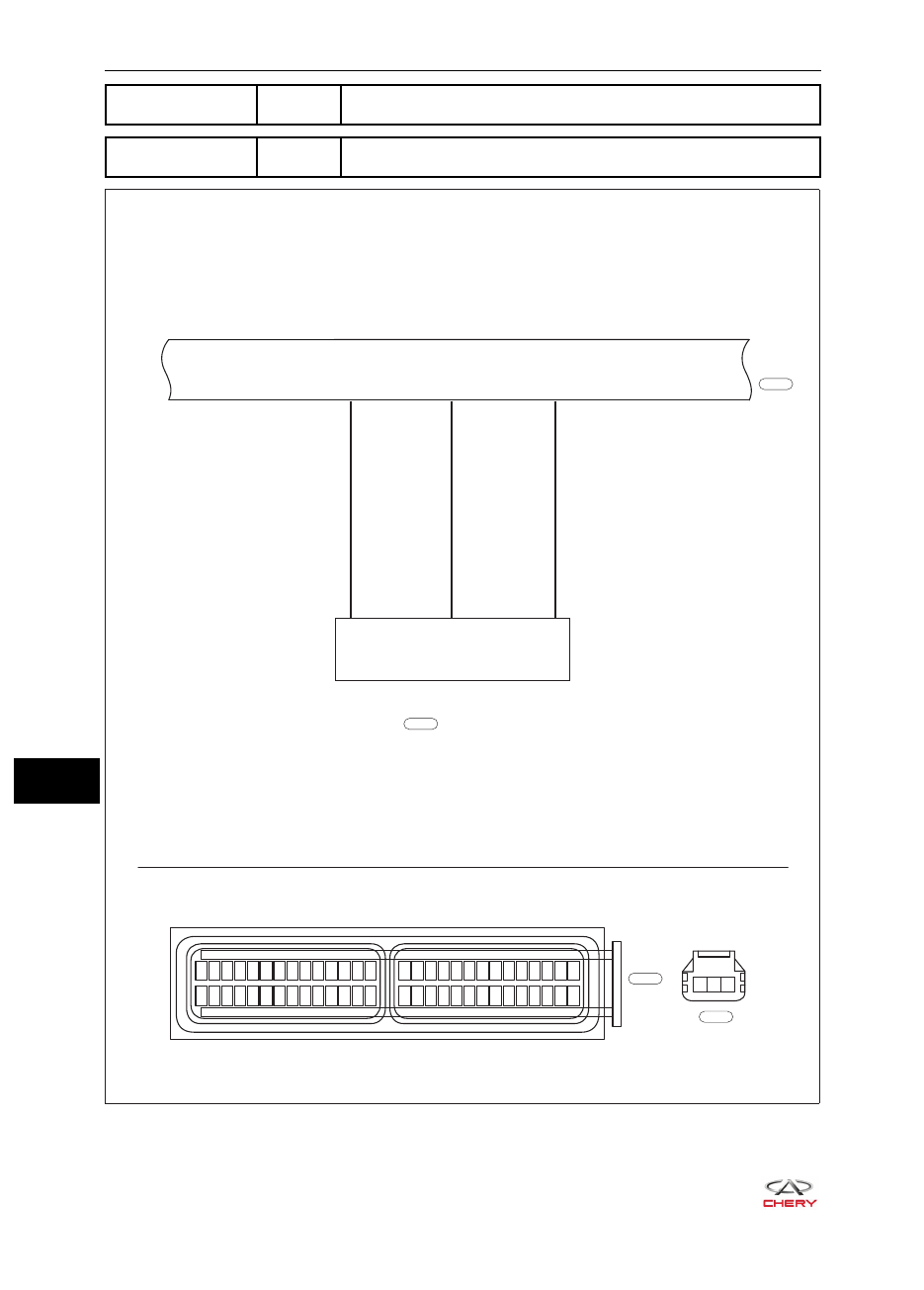

18- ВАРИАТОР QR019CHB

Диагностический

код

P0842

Низкое напряжение в цепи датчика «А» давления рабочей
жидкости вариатора

Диагностический

код

P0843

Высокое напряжение в цепи датчика «А» давления рабочей
жидкости вариатора

ET21180120

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

PRIMARY SHAFT

PRESSURE SENSOR

1 2 3

E-030

B

E-030

W

E-054

E-054

8

11

10

WR

L

G

1

2

3

Блок TCU

ДАТЧИК ДАВЛЕНИЯ
ДЛЯ ПЕРВИЧНОГО ВАЛА

18-

65

18 - ВАРИАТОР QR019CHB

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Условия записи

диагностического

кода

Возможная

причина

P0842

Низкое напряжение
в цепи датчика «А»
давления рабочей
жидкости вариатора

Запустите двига-
тель и подождите не
менее 10 секунд

Давление рабочей
жидкости по данным от
датчика «А» давления ра-
бочей жидкости вариато-
ра меньше минимально
допустимого значения

Неисправность



•

датчика «А»
давления рабочей
жидкости
вариатора
Обрыв или короткое



•

замыкание цепи
сигнала
Неисправность



•

цепи сигнала блока
TCU

P0843

Высокое напряже-
ние в цепи датчи-
ка «А» давления
рабочей жидкости
вариатора

Давление рабочей
жидкости по данным от
датчика «А» давления
рабочей жидкости вариа-
тора больше минимально
допустимого значения

Процедура подтверждения диагностического кода:

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.



•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения



•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети
передачи данных.
Включите зажигание.



•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,



•

записанных в блоке TCU.
Поверните замок зажигания в положение LOCK и подождите несколько минут.



•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).



•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,



•

является текущей. Переходите к процедуре диагностики – этап 1.
Если диагностический код не обнаружен, то неисправность, указанная по диагностическому



•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение
периодически появляющихся неисправностей».

Процедура диагностики

К СВЕДЕНИЮ:
После устранения неисправности снова проверьте наличие диагностического кода и признака не-
исправности.

1

Проверьте разъем жгута проводов

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините разъем датчика давления для первичного вала.
c.   Проверьте, не загрязнен, не окислен, не поврежден ли разъем датчика давления для первично-

го вала или не ослаблено ли его соединение.

Неисправность

Устраните неисправность

ДА

18-

66

18- ВАРИАТОР QR019CHB

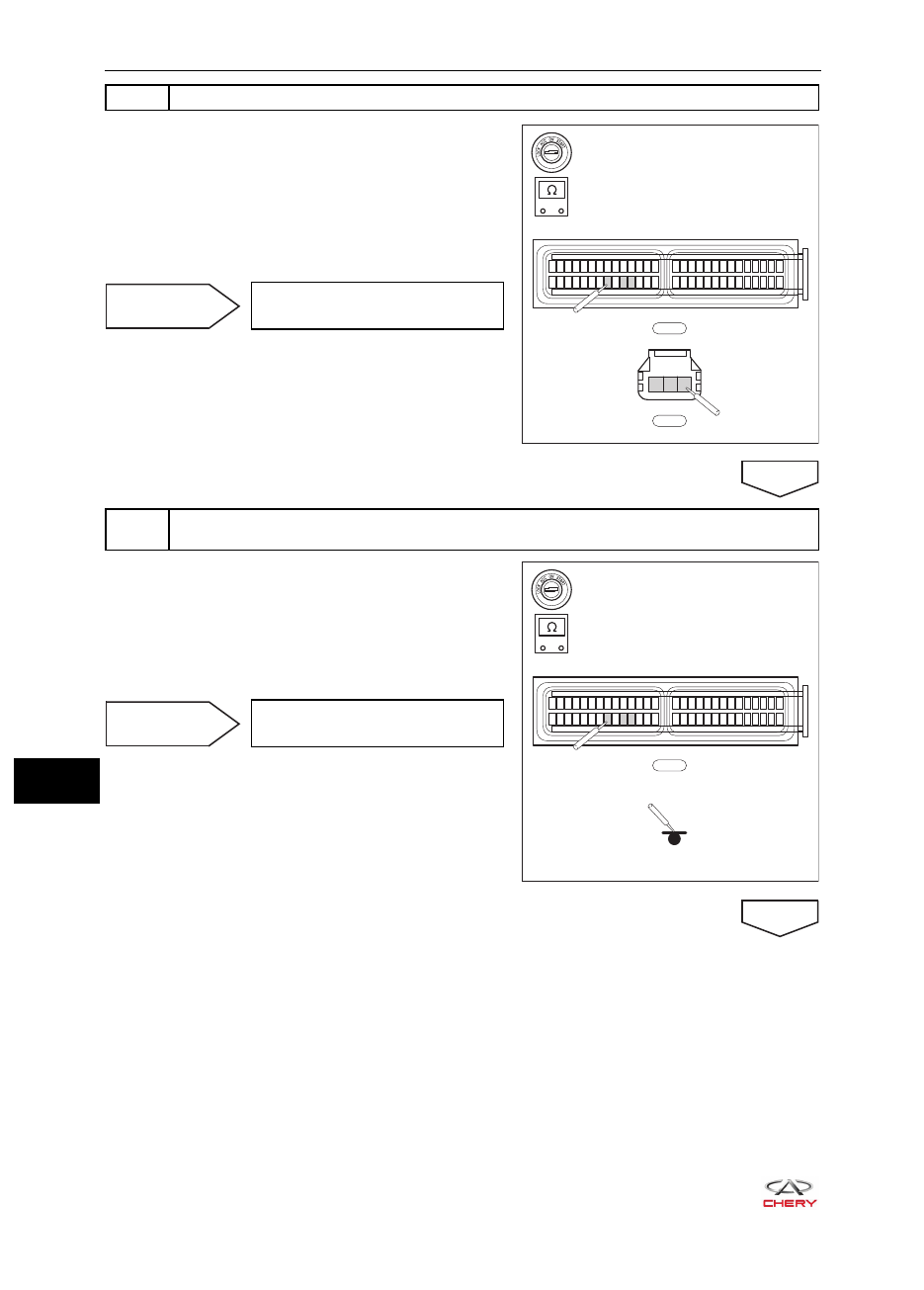

2

Проверьте жгут проводов блока TCU

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъемы E-030 и E-054 жгута прово-

дов.

c.   Проверьте электрическую проводимость между

контактами 8, 10 и 11 разъема E-030 и контактами
1, 3 и 2 разъема E-054.

Неисправность

Отремонтируйте неисправную
цепь

ДА

3

Проверьте, что разъем E-030 и соединение на «массу» блока TCU обладают
проводимостью.

a.   Поверните замок зажигания в положение LOCK и

отсоедините «отрицательный» провод аккумуля-
торной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте электрическую проводимость между

контактами 10, 11 и 8 разъема E-030 жгута прово-
дов и «массой».

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

-

+

RT21181010

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-054

1 2 3

-

+

RT21181020

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

18-

67

18 - ВАРИАТОР QR019CHB

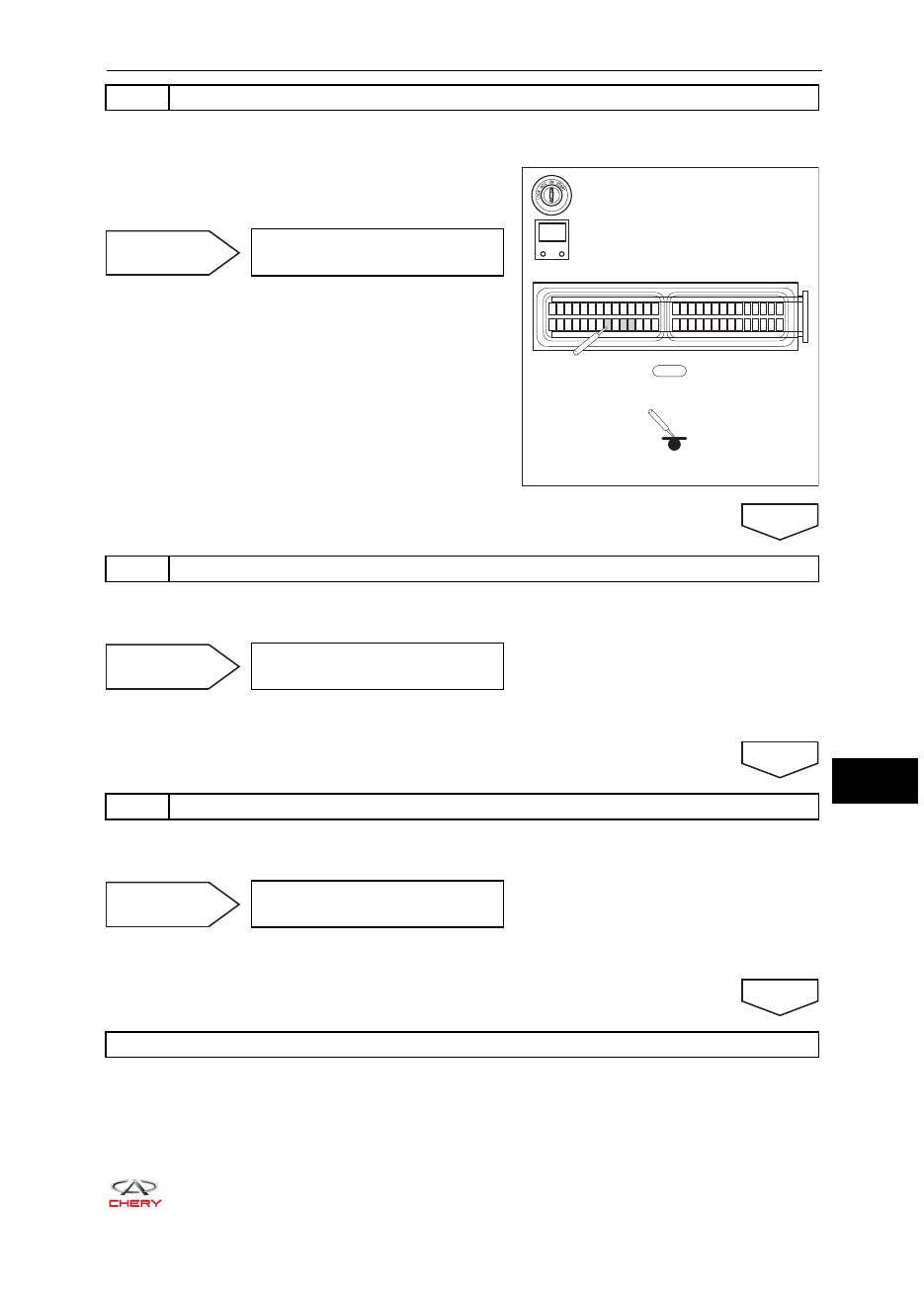

4

Проверьте, что разъем E-030 блока TCU замкнут на цепь питания

a.   Поверните замок зажигания в положение LOCK и отсоедините «отрицательный» провод акку-

муляторной батареи.

b.   Отсоедините разъем E-030 жгута проводов.
c.   Проверьте, не замкнуты ли контакты 10, 11 и 8

разъема E-030 жгута проводов на цепь питания.

Неисправность

Отремонтируйте или замените
неисправную цепь

ДА

5

Проверьте датчик давления для первичного вала

a.   Правильно установите новый датчик давления для первичного вала.
b.   С помощью диагностического тестера X-431 3G проверьте исправность системы.

Неисправность

Диагностика завершена

ДА

6

Проверьте диагностический код

a.   Для выбора пункта «Read Code» (Считать код) используйте диагностический тестер X-431 3G.
b.   Проверьте, сохраняется ли диагностический код P0842 или P0843.

Неисправность

Замените блок TCU

ДА

Система исправна

RT21181030

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

V
